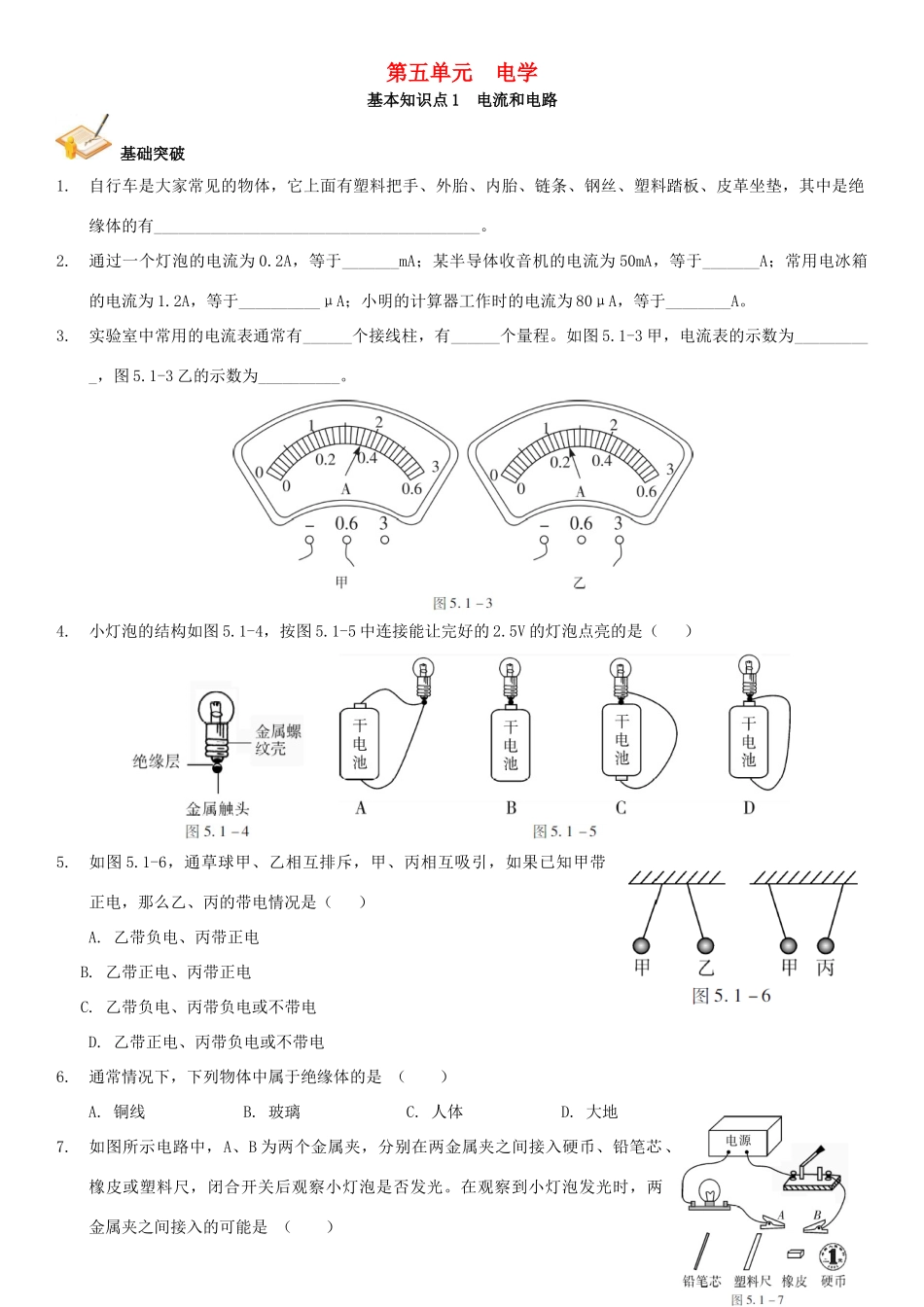

第五单元电学基本知识点1电流和电路基础突破1.自行车是大家常见的物体，它上面有塑料把手、外胎、内胎、链条、钢丝、塑料踏板、皮革坐垫，其中是绝缘体的有________________________________________。2.通过一个灯泡的电流为0.2A，等于_______mA；某半导体收音机的电流为50mA，等于_______A；常用电冰箱的电流为1.2A，等于__________μA；小明的计算器工作时的电流为80μA，等于________A。3.实验室中常用的电流表通常有______个接线柱，有______个量程。如图5.1-3甲，电流表的示数为__________，图5.1-3乙的示数为__________。4.小灯泡的结构如图5.1-4，按图5.1-5中连接能让完好的2.5V的灯泡点亮的是（）5.如图5.1-6，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是（）A.乙带负电、丙带正电B.乙带正电、丙带正电C.乙带负电、丙带负电或不带电D.乙带正电、丙带负电或不带电6.通常情况下，下列物体中属于绝缘体的是（）A.铜线B.玻璃C.人体D.大地7.如图所示电路中，A、B为两个金属夹，分别在两金属夹之间接入硬币、铅笔芯、橡皮或塑料尺，闭合开关后观察小灯泡是否发光。在观察到小灯泡发光时，两金属夹之间接入的可能是（）A.硬币或橡皮B.铅笔芯或硬币C.橡皮或塑料尺D.塑料尺或铅笔芯8.如图5.1-8，用电流表测干路中电流的电路图，正确的是（）9.将图5.1-9中的两个灯泡组成并联电路，并且要用S1控制L1，S2控制L2，并画出对应的电路图。能力提升1.如图5.1-10，这是探究_____________________的电路图，电流表______测的是L2的电流，电流表_____测的是L1的电流，电流表_________测的是干路的电流。请在图中标出三只电流表的正、负接线柱。如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。2.10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（）A.0.1mAB.10mAC.0.1AD.1000mA3.三个相同的灯泡L1、L2、L3组成如图5.1-11所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是（）A.I1=I2B.I3=I1+I21L2L2S1S图5.1-9C.I1=I2+I3D.I2=I34.当自动电压力锅内压强过大或温度过高时，发热器都会停止工作。压强过大时开关K过压自动断开，温度过高时开关K过热自动断开。图5.1-12中表示K过压、K过热和锅内发热器的连接，其中正确的是（）5.在图5.1-13所示的电路中，闭合开关后两盏灯都可能发光的是（）A.只闭合开关S1、S2B.只闭合开关S2、S3C.只闭合开关S1、S3D.开关S1、S2、S3都闭合6.如图5.1-14是测量L1的电流，请按照左边的电路图把右边的实物图连接好。7.小芳和小明分别设计了探究“并联电路电流规律”的实验，他们各自设计的实验电路图及实验数据记录如下所示。（小芳和小明实验时电路连接及记录的数据都没有错误。）A1L2L1L2L图5.1-12图5.1-14甲乙（1）从他们的实验数据可以看出并联电路干路电流与各支路电流之间的关系是：。（用关系式表示）（2）小明根据他的实验数据断定“并联电路各支路的电流一定相等”，这是因为他选用的两个电阻R1、R2的大小关系是：R1R2（选填“＞”“＜”或“=”）。（3）分别指出小芳、小明的实验设计各有哪些不足之处。小芳：；小明：。
