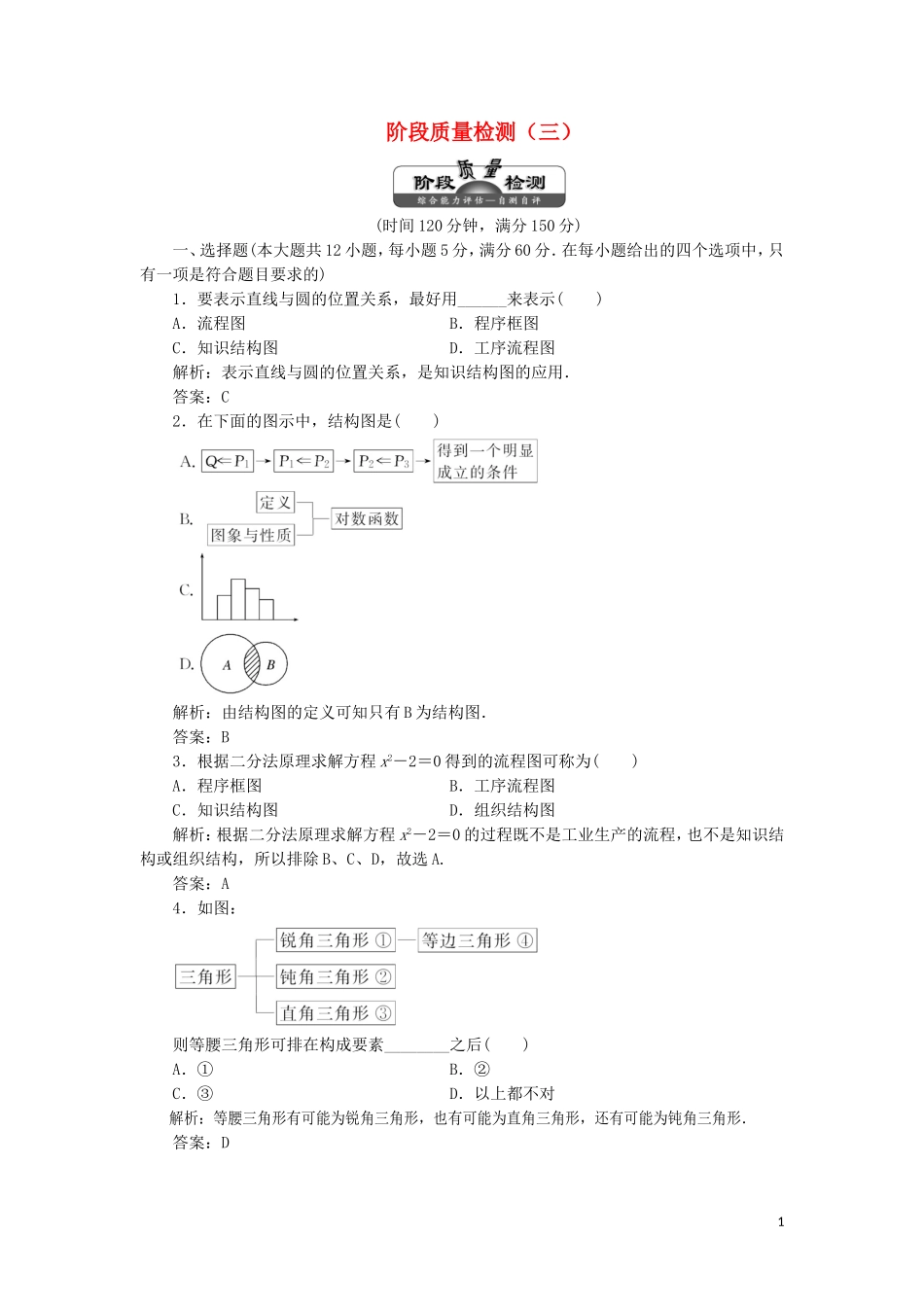

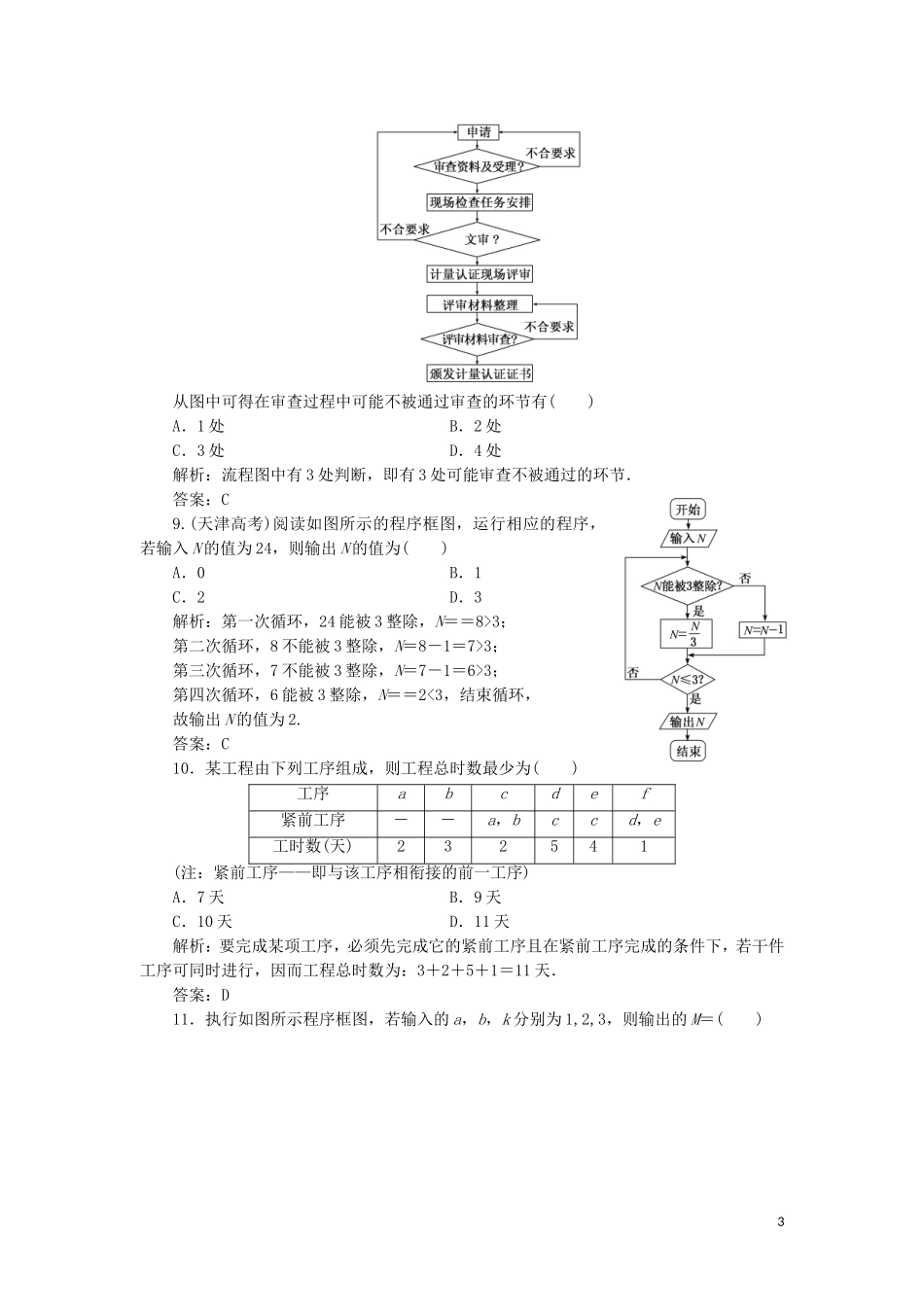

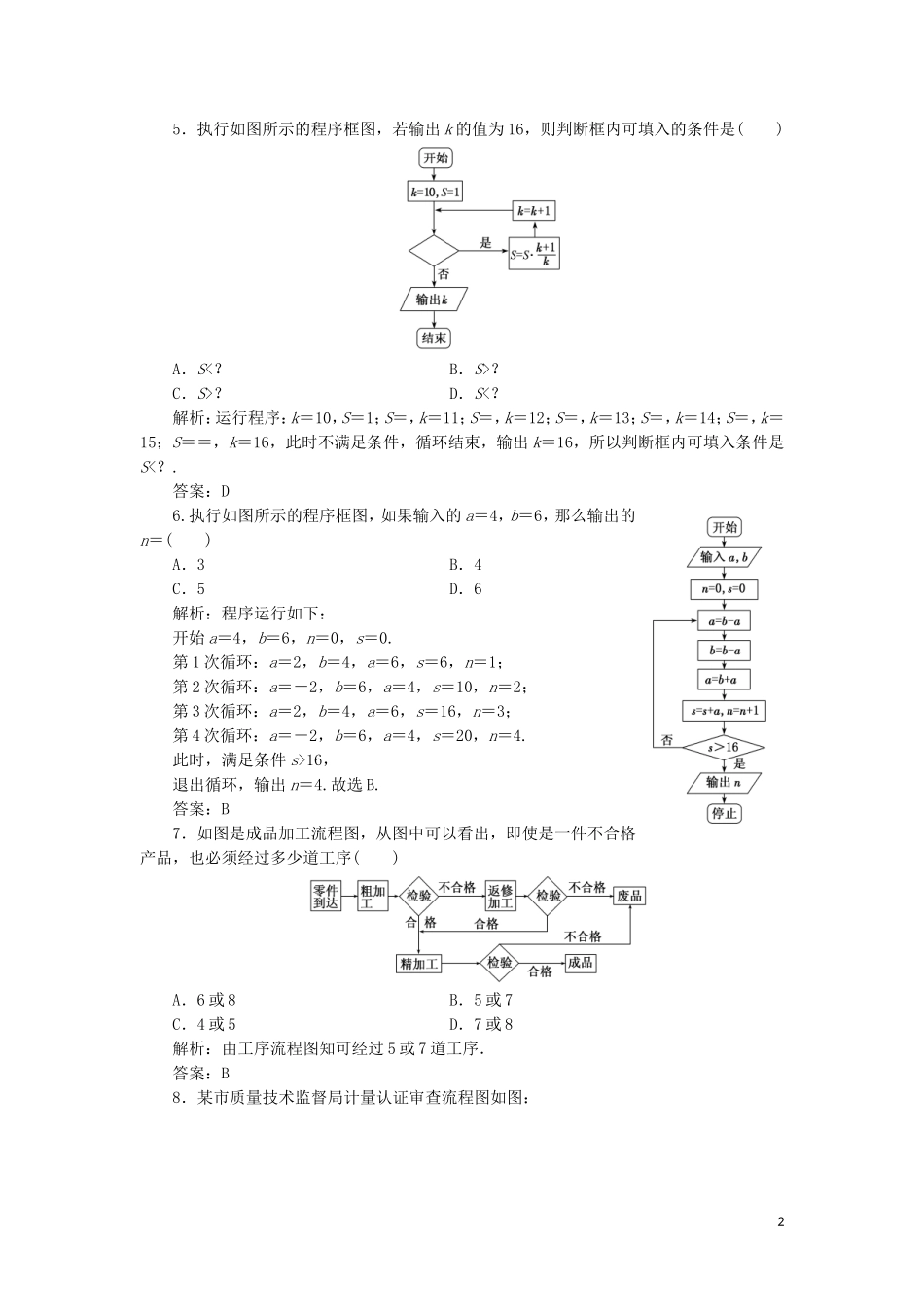

阶段质量检测（三）(时间120分钟，满分150分)一、选择题(本大题共12小题，每小题5分，满分60分．在每小题给出的四个选项中，只有一项是符合题目要求的)1．要表示直线与圆的位置关系，最好用______来表示()A．流程图B．程序框图C．知识结构图D．工序流程图解析：表示直线与圆的位置关系，是知识结构图的应用．答案：C2．在下面的图示中，结构图是()解析：由结构图的定义可知只有B为结构图．答案：B3．根据二分法原理求解方程x2－2＝0得到的流程图可称为()A．程序框图B．工序流程图C．知识结构图D．组织结构图解析：根据二分法原理求解方程x2－2＝0的过程既不是工业生产的流程，也不是知识结构或组织结构，所以排除B、C、D，故选A.答案：A4．如图：则等腰三角形可排在构成要素________之后()A．①B．②C．③D．以上都不对解析：等腰三角形有可能为锐角三角形，也有可能为直角三角形，还有可能为钝角三角形．答案：D15．执行如图所示的程序框图，若输出k的值为16，则判断框内可填入的条件是()A．S<？B．S>？C．S>？D．S<？解析：运行程序：k＝10，S＝1；S＝，k＝11；S＝，k＝12；S＝，k＝13；S＝，k＝14；S＝，k＝15；S＝＝，k＝16，此时不满足条件，循环结束，输出k＝16，所以判断框内可填入条件是S<？.答案：D6.执行如图所示的程序框图，如果输入的a＝4，b＝6，那么输出的n＝()A．3B．4C．5D．6解析：程序运行如下：开始a＝4，b＝6，n＝0，s＝0.第1次循环：a＝2，b＝4，a＝6，s＝6，n＝1；第2次循环：a＝－2，b＝6，a＝4，s＝10，n＝2；第3次循环：a＝2，b＝4，a＝6，s＝16，n＝3；第4次循环：a＝－2，b＝6，a＝4，s＝20，n＝4.此时，满足条件s>16，退出循环，输出n＝4.故选B.答案：B7．如图是成品加工流程图，从图中可以看出，即使是一件不合格产品，也必须经过多少道工序()A．6或8B．5或7C．4或5D．7或8解析：由工序流程图知可经过5或7道工序．答案：B8．某市质量技术监督局计量认证审查流程图如图：2从图中可得在审查过程中可能不被通过审查的环节有()A．1处B．2处C．3处D．4处解析：流程图中有3处判断，即有3处可能审查不被通过的环节．答案：C9.(天津高考)阅读如图所示的程序框图，运行相应的程序，若输入N的值为24，则输出N的值为()A．0B．1C．2D．3解析：第一次循环，24能被3整除，N＝＝8>3；第二次循环，8不能被3整除，N＝8－1＝7>3；第三次循环，7不能被3整除，N＝7－1＝6>3；第四次循环，6能被3整除，N＝＝2<3，结束循环，故输出N的值为2.答案：C10．某工程由下列工序组成，则工程总时数最少为()工序abcdef紧前工序－－a，bccd，e工时数(天)232541(注：紧前工序——即与该工序相衔接的前一工序)A．7天B．9天C．10天D．11天解析：要完成某项工序，必须先完成它的紧前工序且在紧前工序完成的条件下，若干件工序可同时进行，因而工程总时数为：3＋2＋5＋1＝11天．答案：D11．执行如图所示程序框图，若输入的a，b，k分别为1,2,3，则输出的M＝()3A.B.C.D.解析：第一次循环：M＝，a＝2，b＝，n＝2；第二次循环：M＝，a＝，b＝，n＝3；第三次循环：M＝，a＝，b＝，n＝4.则输出M＝.答案：D12.(山东高考)执行如图所示的程序框图，当输入的x的值为4时，输出的y的值为2，则空白判断框中的条件可能为()A．x＞3B．x＞4C．x≤4D．x≤5解析：当x＝4时，若执行“是”，则y＝4＋2＝6，与题意矛盾；若执行“否”，则y＝log24＝2，满足题意，故应执行“否”．故判断框中的条件可能为x＞4.答案：B二、填空题(本大题共4小题，每小题5分，满分20分．把答案填写在题中的横线上)13．景泰蓝是深受人们喜爱的手工艺品．现在我们把它们制作流程叙述一下：第一步制胎，第二步掐丝，第三步点蓝，第四步烧蓝，第五步打磨，第六步镀金．请你用工序流程图，在下图中描述以上工序：→→→→→答案：制胎掐丝点蓝烧蓝打磨镀金14．下面是将0°≤θ≤180°的角的分类表示的结构图，则①处填________，②处填________．答案：锐角90°<θ<180°415．执行如图所示的程序框图，输出的S值为________．解析：逐次写出循环体的执行结果，当判断框内的条件不满足时，循环结束．第一次，i＝1，S＝－1；第二次，i＝2，S...
