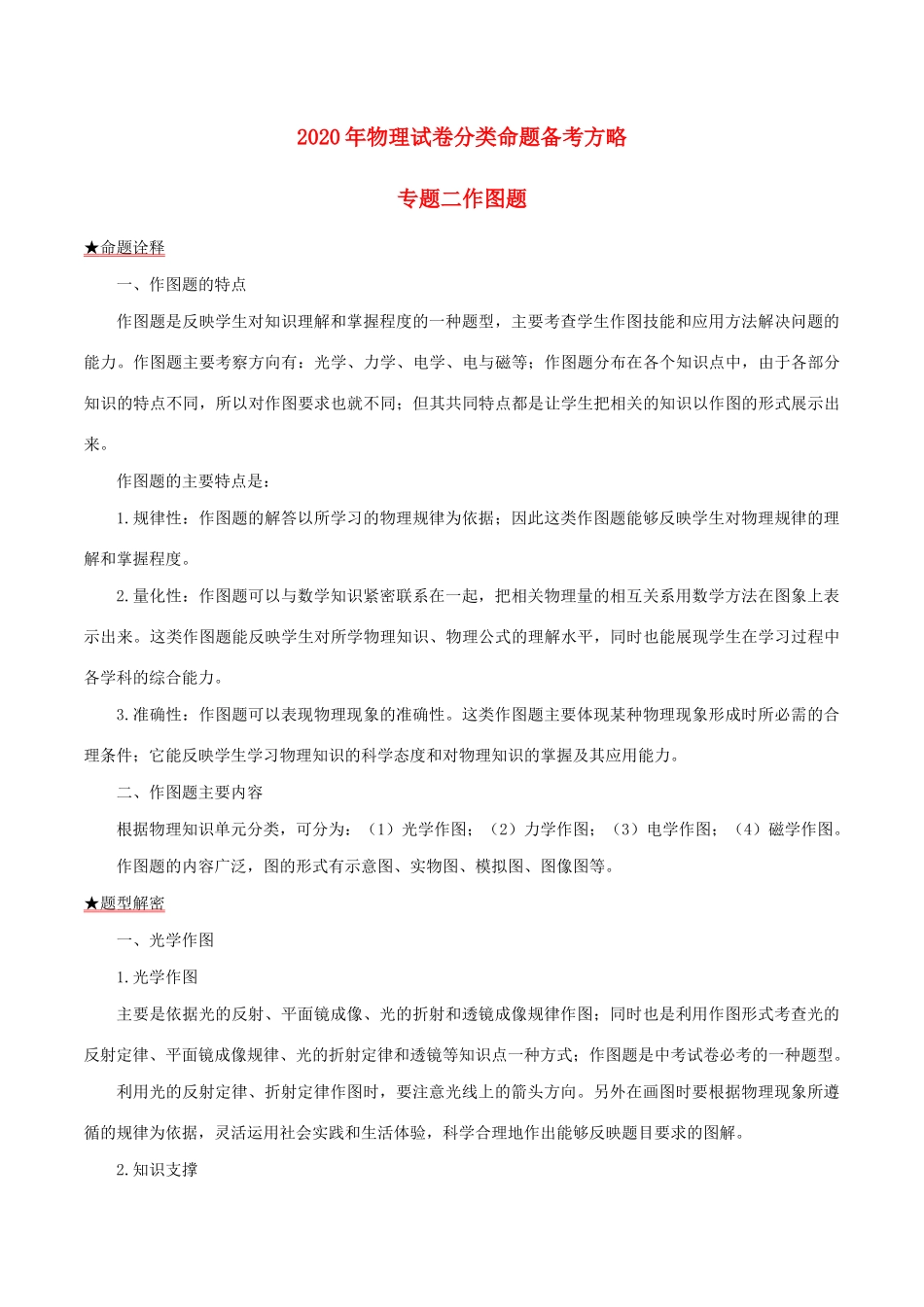

2020年物理试卷分类命题备考方略专题二作图题★命题诠释一、作图题的特点作图题是反映学生对知识理解和掌握程度的一种题型，主要考查学生作图技能和应用方法解决问题的能力。作图题主要考察方向有：光学、力学、电学、电与磁等；作图题分布在各个知识点中，由于各部分知识的特点不同，所以对作图要求也就不同；但其共同特点都是让学生把相关的知识以作图的形式展示出来。作图题的主要特点是：1.规律性：作图题的解答以所学习的物理规律为依据；因此这类作图题能够反映学生对物理规律的理解和掌握程度。2.量化性：作图题可以与数学知识紧密联系在一起，把相关物理量的相互关系用数学方法在图象上表示出来。这类作图题能反映学生对所学物理知识、物理公式的理解水平，同时也能展现学生在学习过程中各学科的综合能力。3.准确性：作图题可以表现物理现象的准确性。这类作图题主要体现某种物理现象形成时所必需的合理条件；它能反映学生学习物理知识的科学态度和对物理知识的掌握及其应用能力。二、作图题主要内容根据物理知识单元分类，可分为：（1）光学作图；（2）力学作图；（3）电学作图；（4）磁学作图。作图题的内容广泛，图的形式有示意图、实物图、模拟图、图像图等。★题型解密一、光学作图1.光学作图主要是依据光的反射、平面镜成像、光的折射和透镜成像规律作图；同时也是利用作图形式考查光的反射定律、平面镜成像规律、光的折射定律和透镜等知识点一种方式；作图题是中考试卷必考的一种题型。利用光的反射定律、折射定律作图时，要注意光线上的箭头方向。另外在画图时要根据物理现象所遵循的规律为依据，灵活运用社会实践和生活体验，科学合理地作出能够反映题目要求的图解。2.知识支撑光的反射定律：在光的反射现象中，1）入射光线、反射光线、法线同在同一个平面内（共面）；2）反射光线、入射光线分别位于法线的两侧（分居）；3）反射角等于入射角（等角）。光反射时，若光逆着原来反射光线的方向照射到反射面上，则反射光线逆着原来的入射光线照射出去。这说明光路是可逆的。平面镜成像规律：（1）像与物大小相等；（2）像到镜的距离与物到镜的距离相等；（3）像与物的对应点的连线与镜面垂直；（4）像与物左右位置颠倒；（5）平面镜所成的像是虚像（实像、虚像）。具体总结就是十个字：等大、等距、垂直、反向、虚像。（2）因为平面镜成像是虚像，在做“物”的“像”时，平面镜背面要用虚线标出，虚线交点即为像。光的折射：1）在折射现象中，折射光线、入射光线、法线在同一平面内（共面）；2）折射光线和入射光线分居在法线的两侧（分居）；3)当光从空气斜射入水等其他透明物质（玻璃、水晶等）时，折射角小于（大于、小于或等于）入射角；当光从水或其它透明物质斜射入空气时，折射角大于（大于、小于或等于）入射角（不等角，在空气中的角大）。透镜及其成像规律：透镜作图的基础就是透镜的三条主要光线。在做透镜作图题时，需要注意以下两点：（1）注意凸透镜和凹透镜三条主要光线的异同；凸透镜是会聚透镜，凹透镜是发散透镜，入射光线经透镜折射后，传播方向会不同。（2）作物的像时，只作“物”的关键点即可。3.解题方略考查方向解答思路给出入射光线画反射光线反射光线与入射光线在介质同一侧，反射角等于入射角给出反射光线画入射光线入射光线与反射光线在介质同一侧，入射角等于反射角给出反射光线画折射光线折射光线与入射光线在介质交界面两侧，折射角不等于入射角（入射光线由空气进入其他介质时，折射角小于入射角；反之，折射角大于入射角）给出折射光线画反射光线同上给出反射光线画出入射光线和折射光线根据光的反射规律画入射光线（与反射光线在同一介质内），根据光的折射规律画折射光线（折射光线与反射光线在不同介质内）给出光点画像点（平面镜）利用光的反射规律画出两条入射光线的反射光线，反射光线延长线的交点即为像点（平面镜后反射光线的延长线为虚线）根据反射光线和入射光线画平面镜位置根据光的反射规律用虚线画出法线，与法线垂直即为平面镜位置物在平面镜中的像根据光的反射规律作物上下点的像（对应点相对于平面镜对称）确定光...
