电功率实验精选试题81、在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、二个开关、电压为6V的电源、额定电压为3
8V的小灯泡和一个标有“20Ω，1
5A”的滑动变阻器，设计了如图甲所示的电路．（1）如果小灯泡的额定功率小于2w，电流表的量程选______A为宜；（2）请用铅笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（连线不得交叉）；（3）在实验中，若电压表示数为2V，则灯泡的实际功率______额定功率（选填“＞”、“＜”或“=”）；（4）当滑动变阻器的滑片向左移动时，电流表示数增大，则变阻器接入电路的接线柱应是和______．当电压表的示数为______V时小灯泡正常发光，此时电流表示数为0

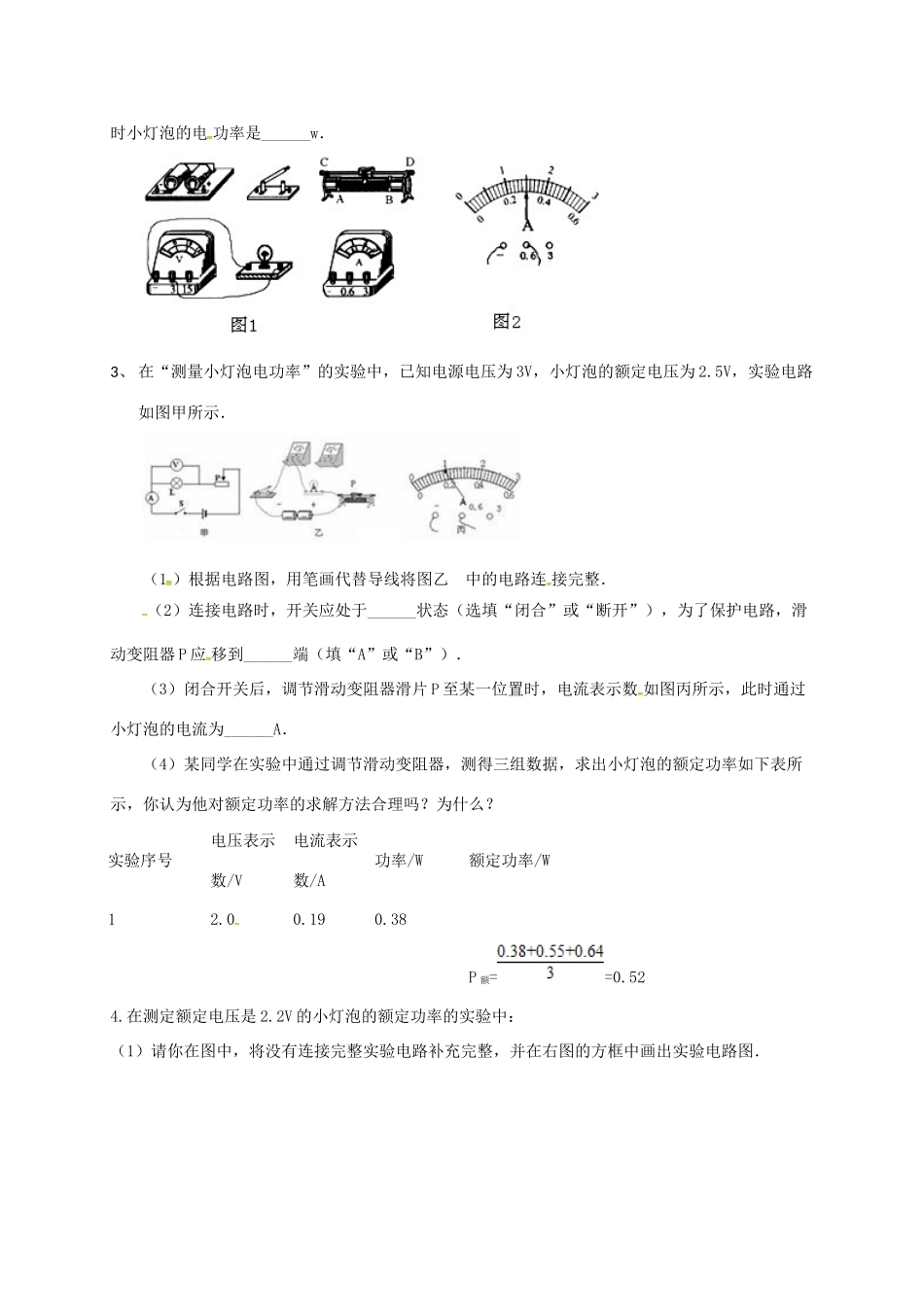

4A，则灯泡的额定功率为______W；（5）另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后发现连线正确，请你找出实验中两个操作不当之处：①______；②______．2、小丽做“测量小灯泡电功率”的实验，如图1所示是实验所用到的器材（1）用笔画线代替导线，将下列还没有连接的器材按实验需要连接完整；（2）完成电路连接井闭合开关后，小丽发现灯泡不亮、电流表无示数、电压表示数接近电源电压（3v）出现故障的可能原因是______（填字母代号）A．灯泡短路；B．灯泡断路；C．电压表短路；D．电流表断路（3）排除电路故障后，灯泡正常发光时，电压表的示数是2
5V．电流表示数如图2所示，此时小灯泡的电功率是______w．3、在“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2
5V，实验电路如图甲所示．（1）根据电路图，用笔画代替导线将图乙中的电路连接完整．（2）连接电路时，开关应处于______状态（选填“闭合”或“断开”），为了保护电路，滑动变阻器P应移到______端（填“A”或“B”）
