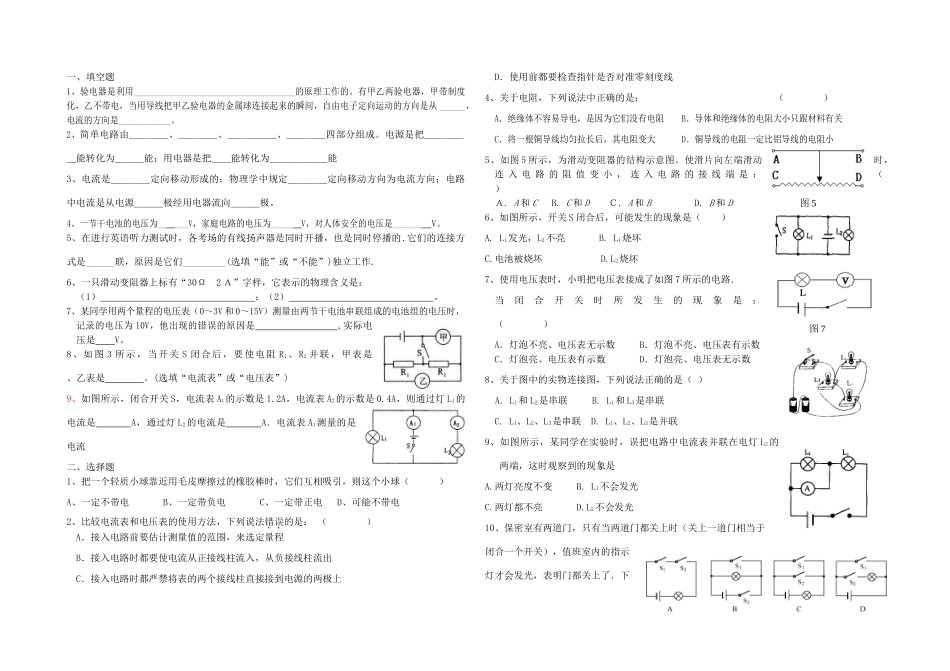

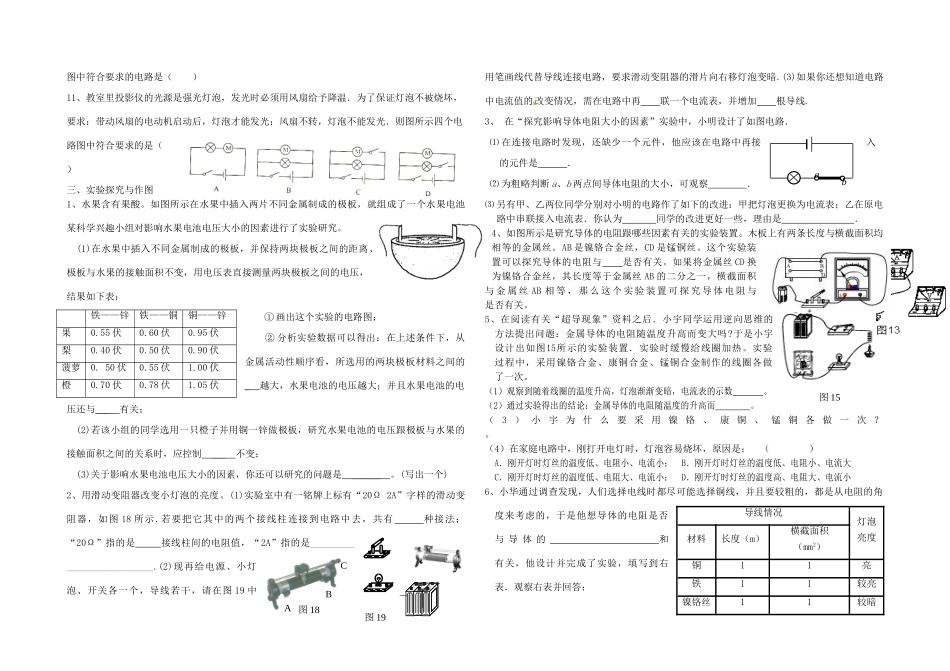

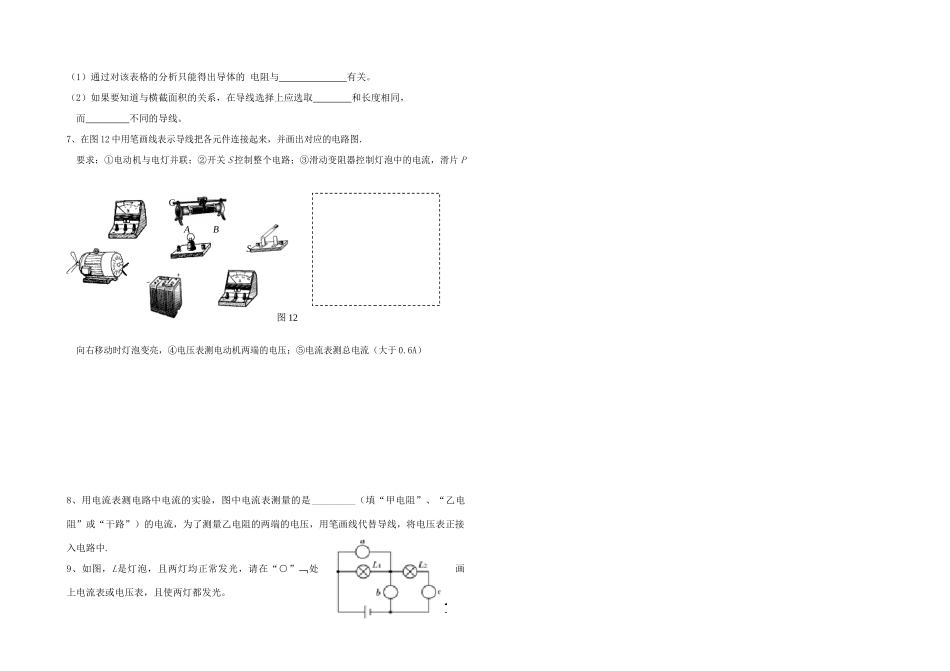

九年级物理上册 电流电压电阻检测题 鲁教版试卷VIP免费

一、填空题1、验电器是利用_____________________________________的原理工作的。有甲乙两验电器，甲带制度化，乙不带电，当用导线把甲乙验电器的金属球连接起来的瞬间，自由电子定向运动的方向是从______，电流的方向是____________。2、简单电路由＿＿＿＿、＿＿＿＿、＿＿＿＿＿、＿＿＿＿四部分组成。电源是把＿＿＿＿＿能转化为＿＿＿能；用电器是把＿＿能转化为＿＿＿＿＿＿能3、电流是＿＿＿＿定向移动形成的；物理学中规定＿＿＿＿定向移动方向为电流方向；电路中电流是从电源＿＿＿极经用电器流向＿＿＿极。4、一节干电池的电压为_____V，家庭电路的电压为_____V，对人体安全的电压是______V。5、在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的.它们的连接方式是______联，原因是它们_________(选填“能”或“不能”)独立工作.6、一只滑动变阻器上标有“30Ω2Ａ”字样，它表示的物理含义是：（1）；（2）。7、某同学用两个量程的电压表（0～3V和0～15V）测量由两节干电池串联组成的电池组的电压时，记录的电压为10V，他出现的错误的原因是,实际电压是V。8、如图3所示，当开关S闭合后，要使电阻R1、R2并联，甲表是、乙表是。(选填“电流表”或“电压表”)9、如图所示，闭合开关S，电流表A1的示数是1.2A，电流表A2的示数是0.4A，则通过灯L1的电流是A，通过灯L2的电流是A．电流表A1测量的是电流二、选择题1、把一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们互相吸引，则这个小球（）A、一定不带电B、一定带负电C、一定带正电D、可能不带电2、比较电流表和电压表的使用方法，下列说法错误的是：（）A．接入电路前要估计测量值的范围，来选定量程B．接入电路时都要使电流从正接线柱流入，从负接线柱流出C．接入电路时都严禁将表的两个接线柱直接接到电源的两极上D．使用前都要检查指针是否对准零刻度线4、关于电阻，下列说法中正确的是：（）A．绝缘体不容易导电，是因为它们没有电阻B．导体和绝缘体的电阻大小只跟材料有关C．将一根铜导线均匀拉长后，其电阻变大D．铜导线的电阻一定比铝导线的电阻小5、如图5所示，为滑动变阻器的结构示意图。使滑片向左端滑动时，连入电路的阻值变小，连入电路的接线端是：（）Ａ.A和CB.C和DＣ.A和BD.B和D6、如图所示，开关S闭合后，可能发生的现象是（）A.L1发光，L2不亮B.L1烧坏C.电池被烧坏D.L2烧坏7、使用电压表时，小明把电压表接成了如图7所示的电路．当闭合开关时所发生的现象是：（）A．灯泡不亮、电压表无示数B．灯泡不亮、电压表有示数C．灯泡亮、电压表有示数D．灯泡亮、电压表无示数8、关于图中的实物连接图，下列说法正确的是（）A.L1和L2是串联B.L1和L3是串联C.L1、L2、L3是串联D.L1、L2、L3是并联9、如图所示，某同学在实验时，误把电路中电流表并联在电灯L2的两端，这时观察到的现象是A.两灯亮度不变B.L1不会发光C.两灯都不亮D.L2不会发光10、保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．下图5图7图中符合要求的电路是（）11、教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温．为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光．则图所示四个电路图中符合要求的是（）三、实验探究与作图1、水果含有果酸。如图所示在水果中插入两片不同金属制成的极板，就组成了一个水果电池某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究。(1)在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：①画出这个实验的电路图；②分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的_越大，水果电池的电压越大；并且水果电池的电压还与___有关；(2)若该小组的同学选用一只橙子并用铜一锌做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制___不变；(3)关于影响水果电池电压大小的因素，你还可以研究的问题是______。(写出一个)2、用...
