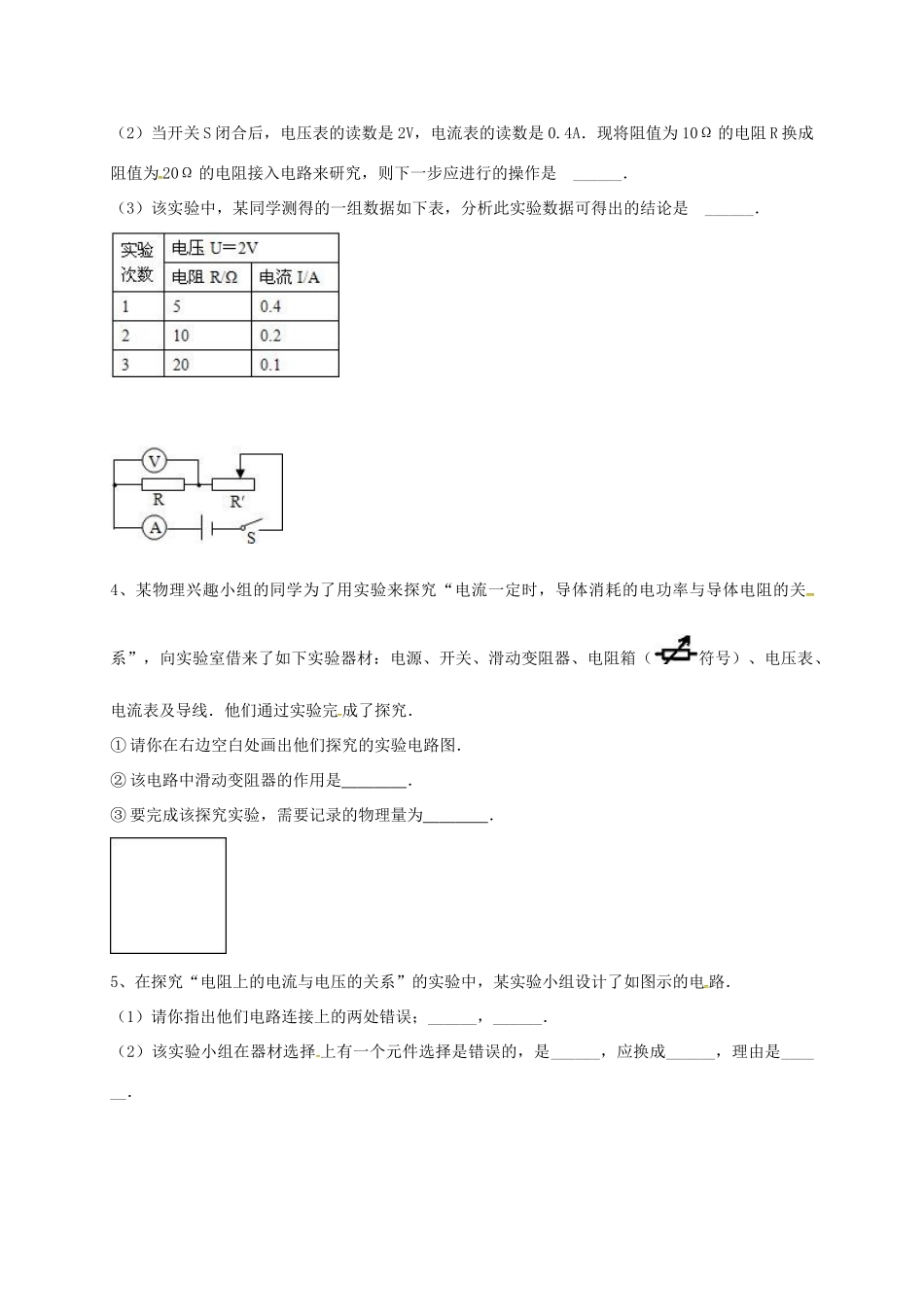

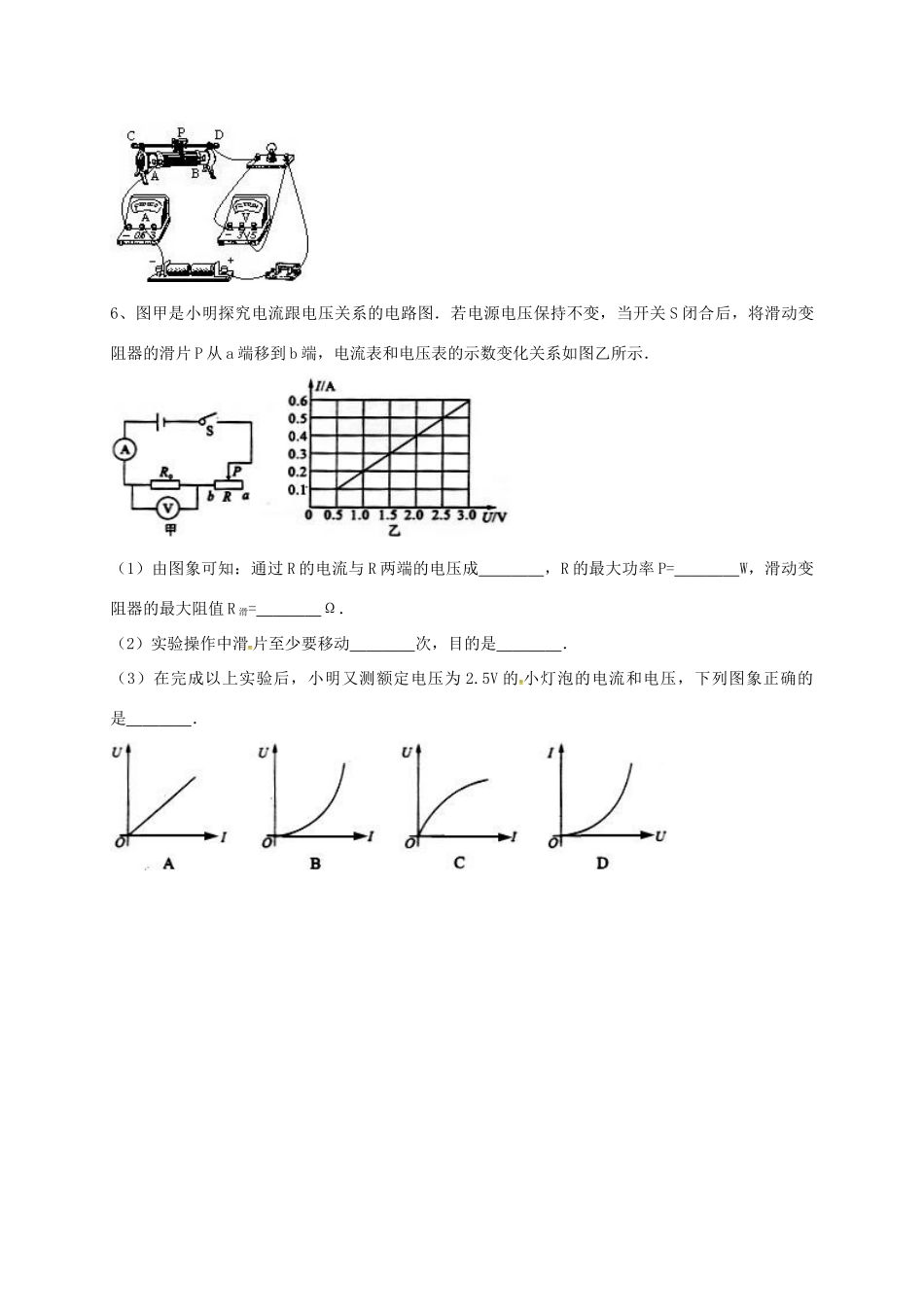

电流与电阻，电压关系实验精选试题141、图是某同学探究电流与电压关系的电路图．开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图所示．由图象可得：通过R的电流与R两端的电压成．定值电阻R的阻值是Ω．实验时，电源电压3V保持不变，当滑片P位于a端时，滑动变阻器消耗的电功率是W．2、某实验小组要研究接入电路的合金丝电压与长度的关系，实验室提供下列器材：待测合金丝（总长为1m，配导电夹），刻度尺，电流表，电压表，电源（电压未知），开关，导线若干．要求：①能测多组数据，使实验结果尽可能准确；②通电后，电流表示数始终不变；③刚闭合开关时，电压表示数为0．（1）根据实验要求在图甲中连成实验电路（连接电压表的一根导线已接好）．（2）根据所连电路，通电前，导线夹P应置于______（选填“左”或“右”）端，通电后，当导线夹P由图示位置向右移动时，电压表的示数______（选填“增大”、“减小”或“不变”）（3）某同学根据实验中测得的多组电压、长度值，在如图乙种做出了合金丝的U--L图象．由图象可知U与L的关系为______；已知电流表的示数为0.5A，则合金丝的电阻为______Ω3、如图是研究“电流跟电压、电阻的关系”的实验电路图．（1）为了研究“电流跟电阻的关系”，实验过程中必须保持______不变．（2）当开关S闭合后，电压表的读数是2V，电流表的读数是0.4A．现将阻值为10Ω的电阻R换成阻值为20Ω的电阻接入电路来研究，则下一步应进行的操作是______．（3）该实验中，某同学测得的一组数据如下表，分析此实验数据可得出的结论是______．4、某物理兴趣小组的同学为了用实验来探究“电流一定时，导体消耗的电功率与导体电阻的关系”，向实验室借来了如下实验器材：电源、开关、滑动变阻器、电阻箱（符号）、电压表、电流表及导线．他们通过实验完成了探究．①请你在右边空白处画出他们探究的实验电路图．②该电路中滑动变阻器的作用是．③要完成该探究实验，需要记录的物理量为．5、在探究“电阻上的电流与电压的关系”的实验中，某实验小组设计了如图示的电路．（1）请你指出他们电路连接上的两处错误；______，______．（2）该实验小组在器材选择上有一个元件选择是错误的，是______，应换成______，理由是______．6、图甲是小明探究电流跟电压关系的电路图．若电源电压保持不变，当开关S闭合后，将滑动变阻器的滑片P从a端移到b端，电流表和电压表的示数变化关系如图乙所示．（1）由图象可知：通过R的电流与R两端的电压成，R的最大功率P=W，滑动变阻器的最大阻值R滑=Ω．（2）实验操作中滑片至少要移动次，目的是．（3）在完成以上实验后，小明又测额定电压为2.5V的小灯泡的电流和电压，下列图象正确的是．
