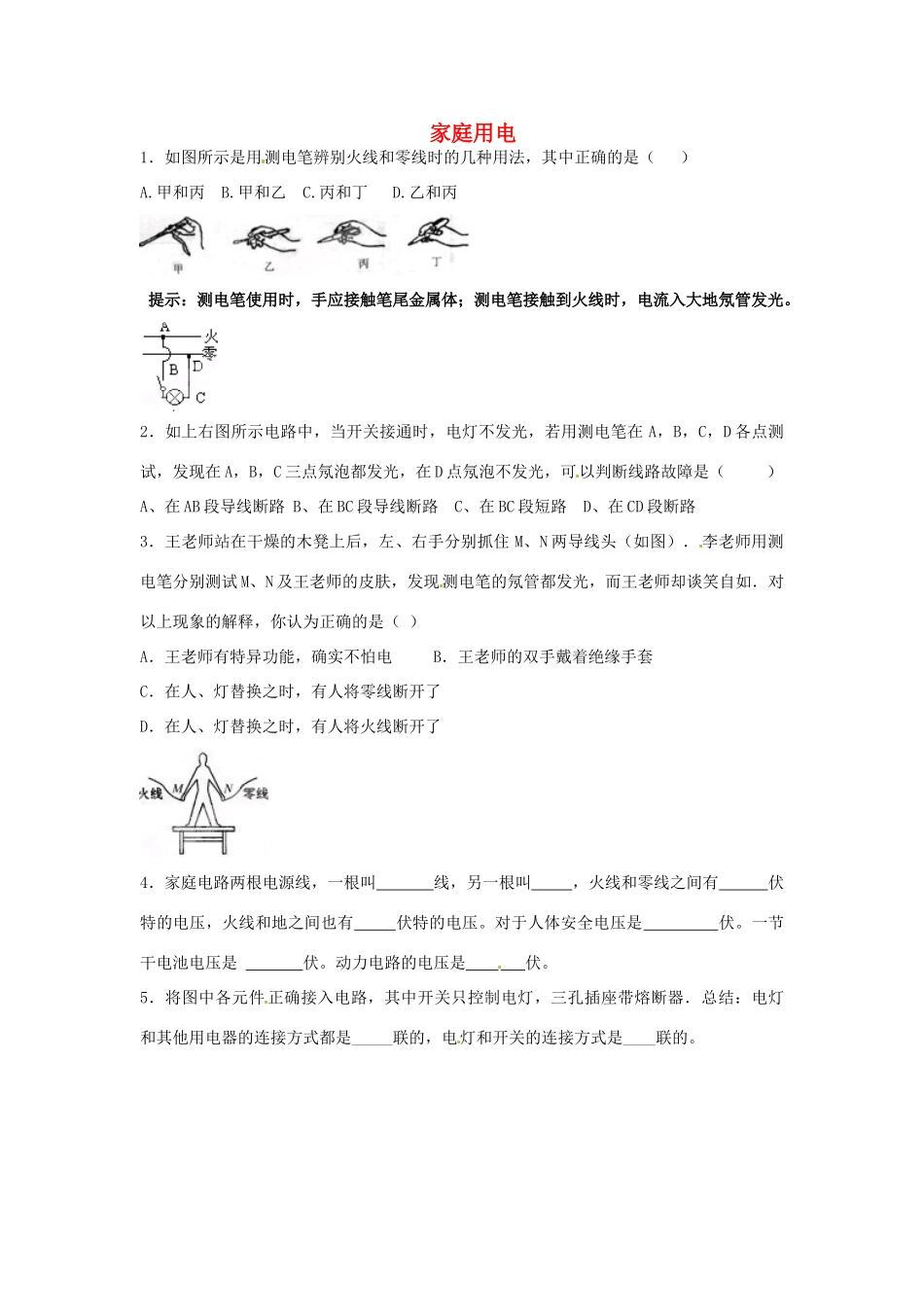

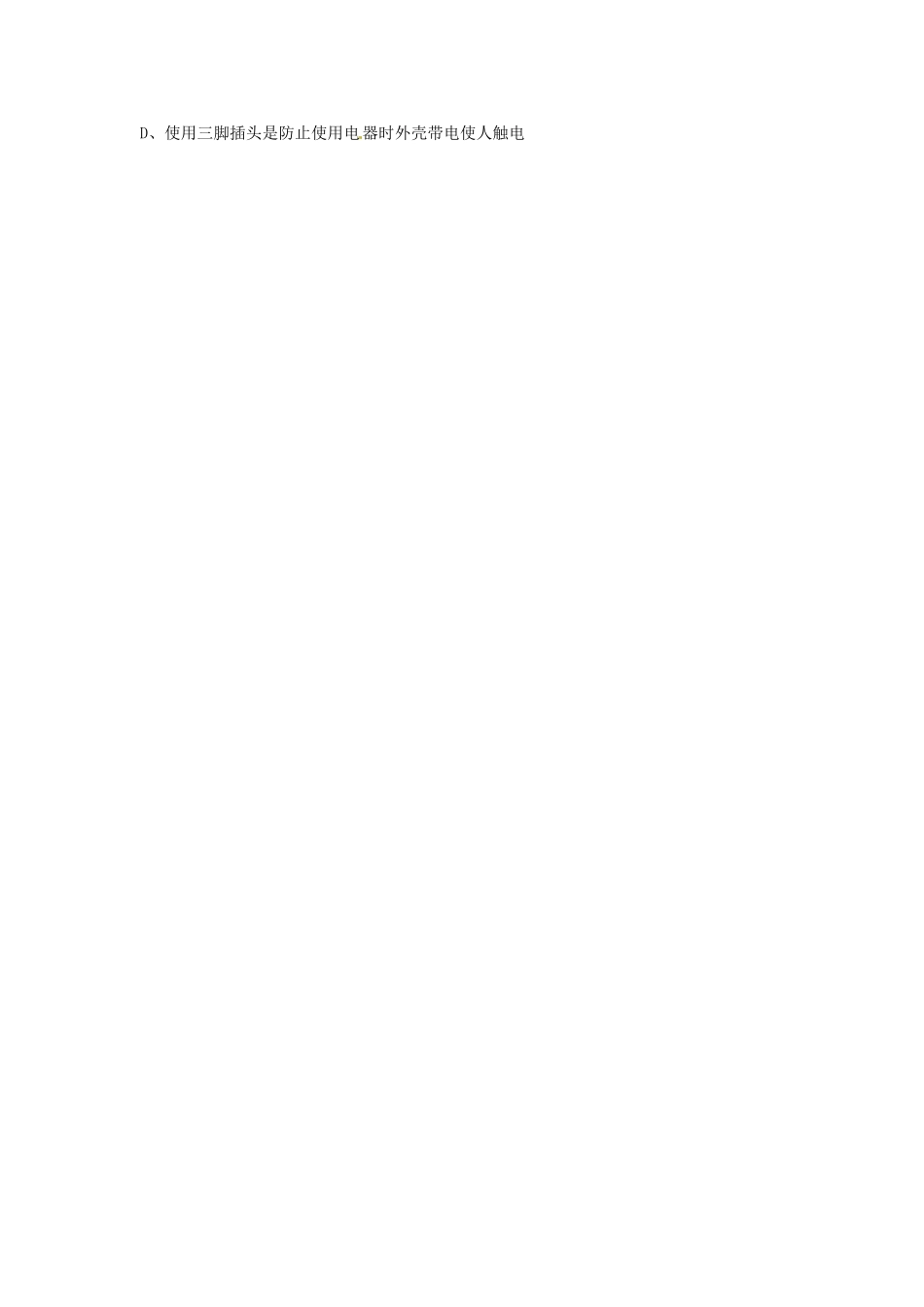

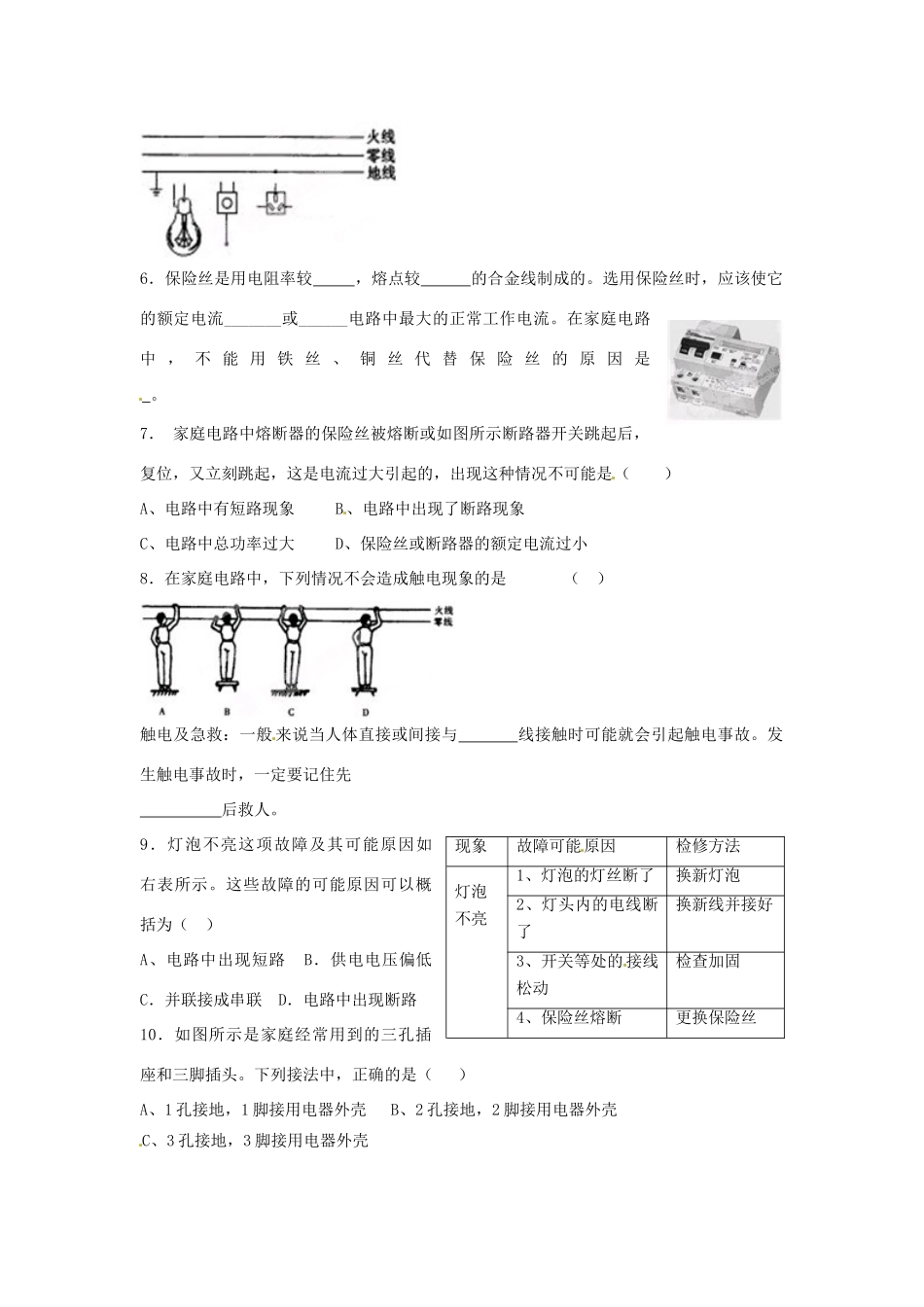

家庭用电1．如图所示是用测电笔辨别火线和零线时的几种用法，其中正确的是（）A.甲和丙B.甲和乙C.丙和丁D.乙和丙提示：测电笔使用时，手应接触笔尾金属体；测电笔接触到火线时，电流入大地氖管发光。2．如上右图所示电路中，当开关接通时，电灯不发光，若用测电笔在A，B，C，D各点测试，发现在A，B，C三点氖泡都发光，在D点氖泡不发光，可以判断线路故障是（）A、在AB段导线断路B、在BC段导线断路C、在BC段短路D、在CD段断路3．王老师站在干燥的木凳上后，左、右手分别抓住M、N两导线头（如图）．李老师用测电笔分别测试M、N及王老师的皮肤，发现测电笔的氖管都发光，而王老师却谈笑自如．对以上现象的解释，你认为正确的是（）A．王老师有特异功能，确实不怕电B．王老师的双手戴着绝缘手套C．在人、灯替换之时，有人将零线断开了D．在人、灯替换之时，有人将火线断开了4．家庭电路两根电源线，一根叫线，另一根叫，火线和零线之间有伏特的电压，火线和地之间也有伏特的电压。对于人体安全电压是伏。一节干电池电压是伏。动力电路的电压是伏。5．将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带熔断器．总结：电灯和其他用电器的连接方式都是_____联的，电灯和开关的连接方式是____联的。6．保险丝是用电阻率较，熔点较的合金线制成的。选用保险丝时，应该使它的额定电流_______或______电路中最大的正常工作电流。在家庭电路中，不能用铁丝、铜丝代替保险丝的原因是。7．家庭电路中熔断器的保险丝被熔断或如图所示断路器开关跳起后，复位，又立刻跳起，这是电流过大引起的，出现这种情况不可能是（）A、电路中有短路现象B、电路中出现了断路现象C、电路中总功率过大D、保险丝或断路器的额定电流过小8．在家庭电路中，下列情况不会造成触电现象的是（）触电及急救：一般来说当人体直接或间接与线接触时可能就会引起触电事故。发生触电事故时，一定要记住先后救人。9．灯泡不亮这项故障及其可能原因如右表所示。这些故障的可能原因可以概括为（）A、电路中出现短路B．供电电压偏低C．并联接成串联D．电路中出现断路10．如图所示是家庭经常用到的三孔插座和三脚插头。下列接法中，正确的是（）A、1孔接地，1脚接用电器外壳B、2孔接地，2脚接用电器外壳C、3孔接地，3脚接用电器外壳现象故障可能原因检修方法灯泡不亮1、灯泡的灯丝断了换新灯泡2、灯头内的电线断了换新线并接好3、开关等处的接线松动检查加固4、保险丝熔断更换保险丝D、使用三脚插头是防止使用电器时外壳带电使人触电
