中考物理专题复习 第十九讲 电阻的测量试卷VIP免费

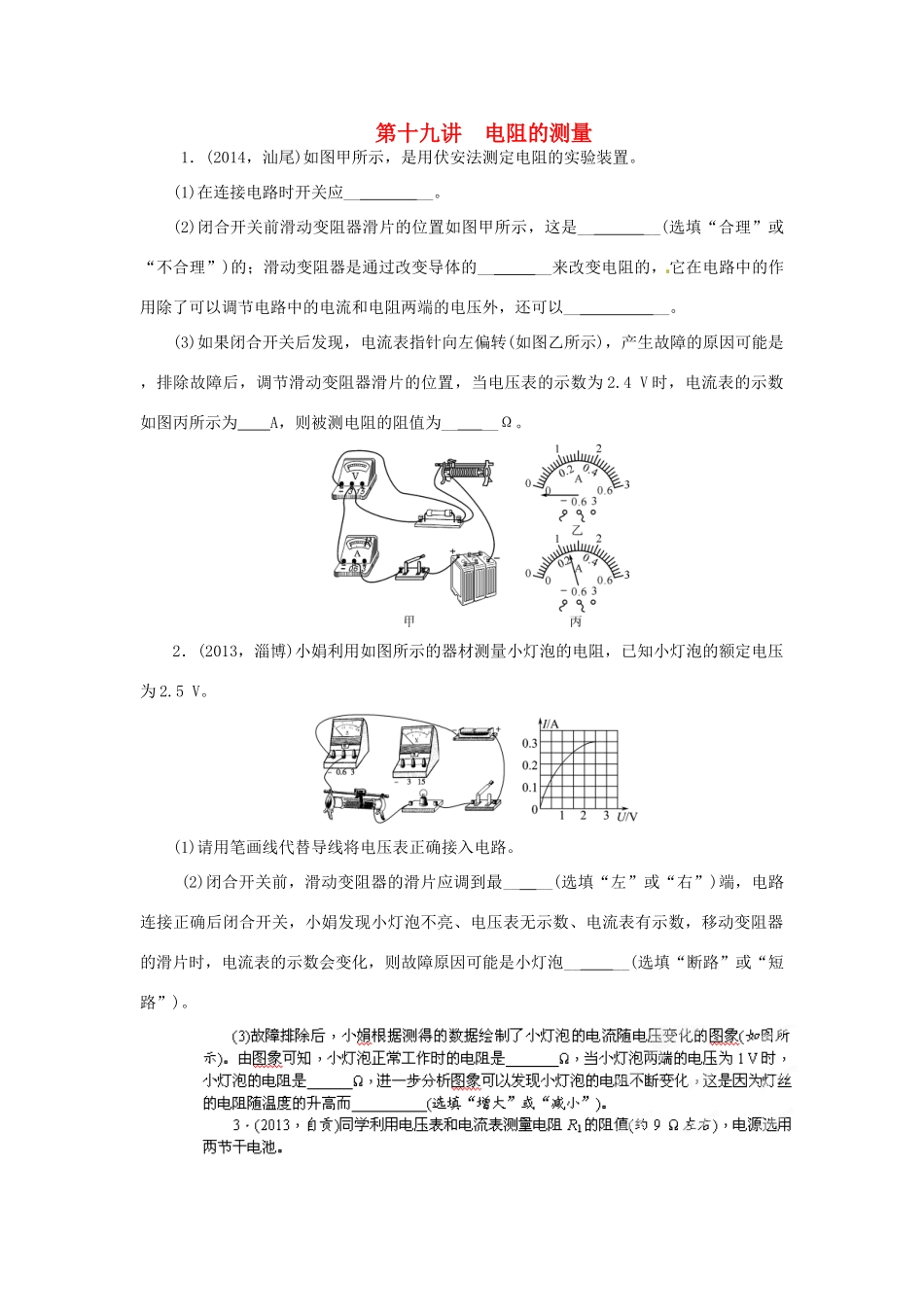

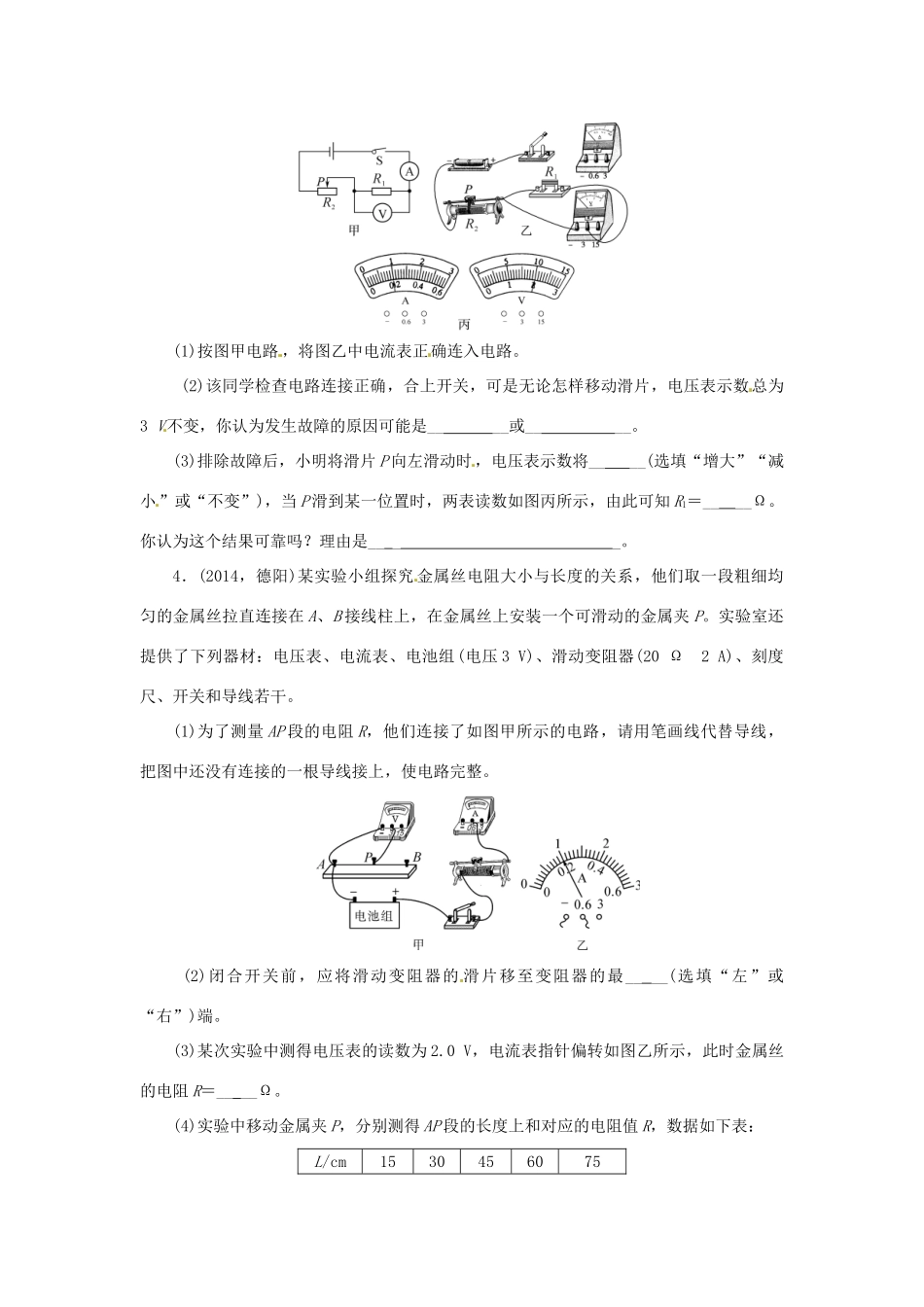

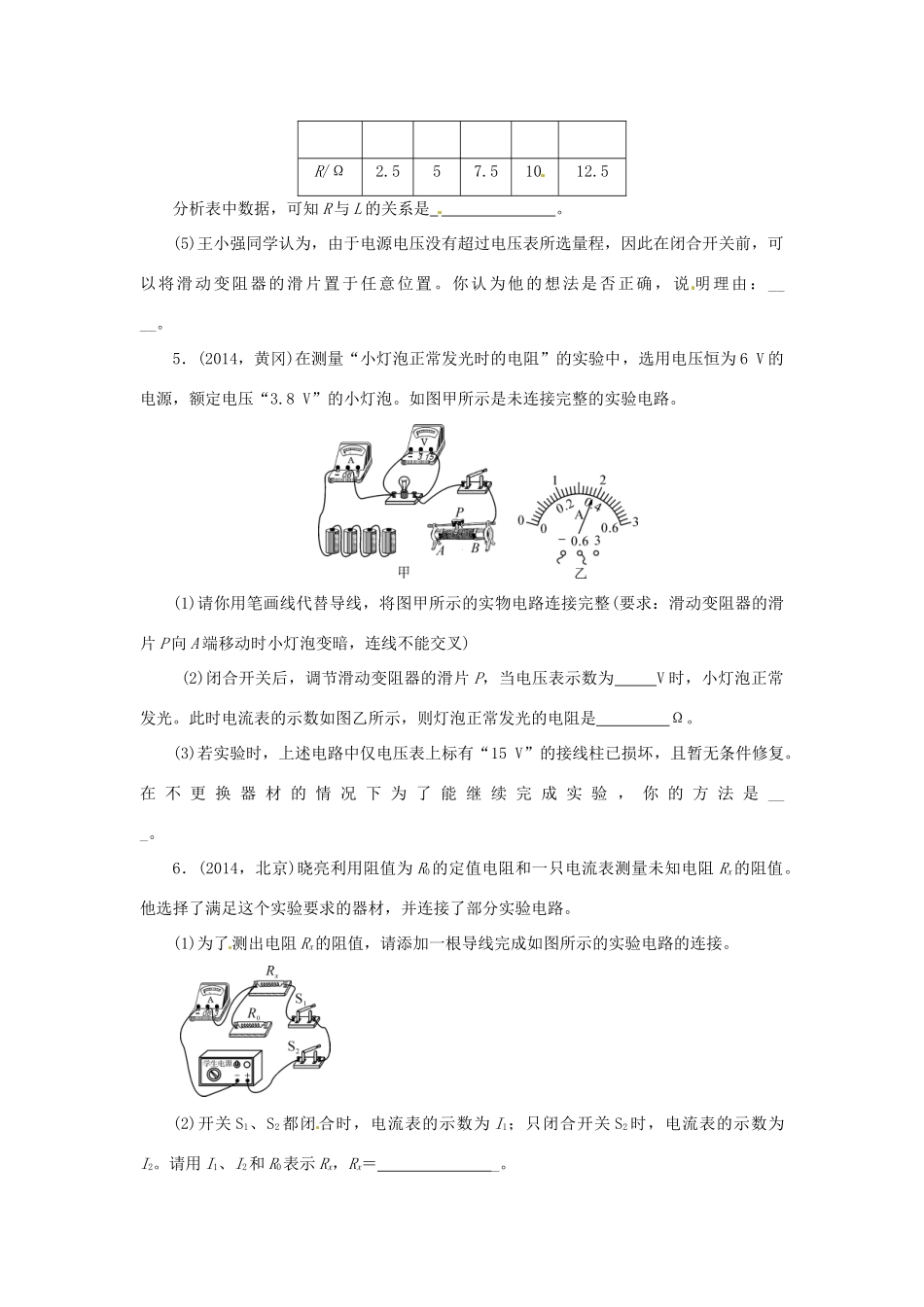

第十九讲电阻的测量1．(2014，汕尾)如图甲所示，是用伏安法测定电阻的实验装置。(1)在连接电路时开关应____。(2)闭合开关前滑动变阻器滑片的位置如图甲所示，这是____(选填“合理”或“不合理”)的；滑动变阻器是通过改变导体的____来改变电阻的，它在电路中的作用除了可以调节电路中的电流和电阻两端的电压外，还可以____。(3)如果闭合开关后发现，电流表指针向左偏转(如图乙所示)，产生故障的原因可能是，排除故障后，调节滑动变阻器滑片的位置，当电压表的示数为2.4V时，电流表的示数如图丙所示为A，则被测电阻的阻值为____Ω。2．(2013，淄博)小娟利用如图所示的器材测量小灯泡的电阻，已知小灯泡的额定电压为2.5V。(1)请用笔画线代替导线将电压表正确接入电路。(2)闭合开关前，滑动变阻器的滑片应调到最____(选填“左”或“右”)端，电路连接正确后闭合开关，小娟发现小灯泡不亮、电压表无示数、电流表有示数，移动变阻器的滑片时，电流表的示数会变化，则故障原因可能是小灯泡____(选填“断路”或“短路”)。(1)按图甲电路，将图乙中电流表正确连入电路。(2)该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是____或____。(3)排除故障后，小明将滑片P向左滑动时，电压表示数将____(选填“增大”“减小”或“不变”)，当P滑到某一位置时，两表读数如图丙所示，由此可知R1＝____Ω。你认为这个结果可靠吗？理由是____。4．(2014，德阳)某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P。实验室还提供了下列器材：电压表、电流表、电池组(电压3V)、滑动变阻器(20Ω2A)、刻度尺、开关和导线若干。(1)为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，使电路完整。(2)闭合开关前，应将滑动变阻器的滑片移至变阻器的最____(选填“左”或“右”)端。(3)某次实验中测得电压表的读数为2.0V，电流表指针偏转如图乙所示，此时金属丝的电阻R＝____Ω。(4)实验中移动金属夹P，分别测得AP段的长度上和对应的电阻值R，数据如下表：L/cm1530456075R/Ω2.557.51012.5分析表中数据，可知R与L的关系是。(5)王小强同学认为，由于电源电压没有超过电压表所选量程，因此在闭合开关前，可以将滑动变阻器的滑片置于任意位置。你认为他的想法是否正确，说明理由：____。5．(2014，黄冈)在测量“小灯泡正常发光时的电阻”的实验中，选用电压恒为6V的电源，额定电压“3.8V”的小灯泡。如图甲所示是未连接完整的实验电路。(1)请你用笔画线代替导线，将图甲所示的实物电路连接完整(要求：滑动变阻器的滑片P向A端移动时小灯泡变暗，连线不能交叉)(2)闭合开关后，调节滑动变阻器的滑片P，当电压表示数为V时，小灯泡正常发光。此时电流表的示数如图乙所示，则灯泡正常发光的电阻是Ω。(3)若实验时，上述电路中仅电压表上标有“15V”的接线柱已损坏，且暂无条件修复。在不更换器材的情况下为了能继续完成实验，你的方法是___。6．(2014，北京)晓亮利用阻值为R0的定值电阻和一只电流表测量未知电阻Rx的阻值。他选择了满足这个实验要求的器材，并连接了部分实验电路。(1)为了测出电阻Rx的阻值，请添加一根导线完成如图所示的实验电路的连接。(2)开关S1、S2都闭合时，电流表的示数为I1；只闭合开关S2时，电流表的示数为I2。请用I1、I2和R0表示Rx，Rx＝_。7．(2014，潍坊)现有下列器材：两节干电池、一个单刀单掷开关S1、一个单刀双掷开关S2、电压表(0～3V、0～15V)、阻值为10Ω的定值电阻R0和导线若干。利用这些器材测量滑动变阻器Rx的最大阻值，实验电路图如图甲所示。(1)请你根据如图甲所示的电路图，将图乙中的实物图连接完整(导线不交叉)。(2)电路连接好之后，按照下列步骤进行操作：①移动滑动变阻器的滑片，使其连入电路的阻值最大，闭合开关S1，将开关S2拨至a处，记下电压的示数U1＝____V(如图丙所示)；②将开关S2拨至b处，记下电压表的示数U2＝____V(如图丁所示)；③先断开开关S1和S2，再撤去___两端的导线，然后整理器材。(3)根据上述有关数据，求出滑动变阻器的最大阻值为___Ω。
