变阻器一、选择题

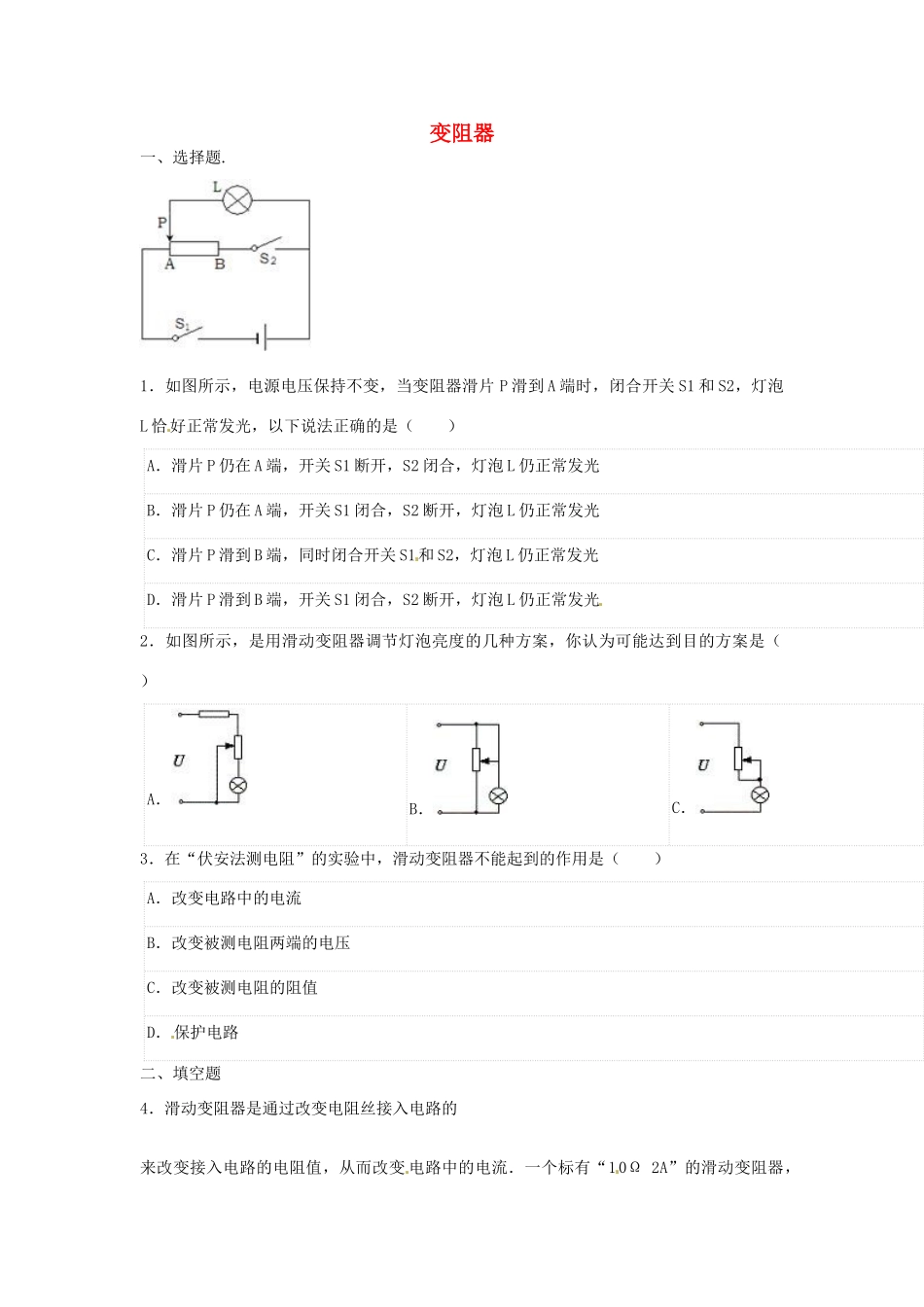

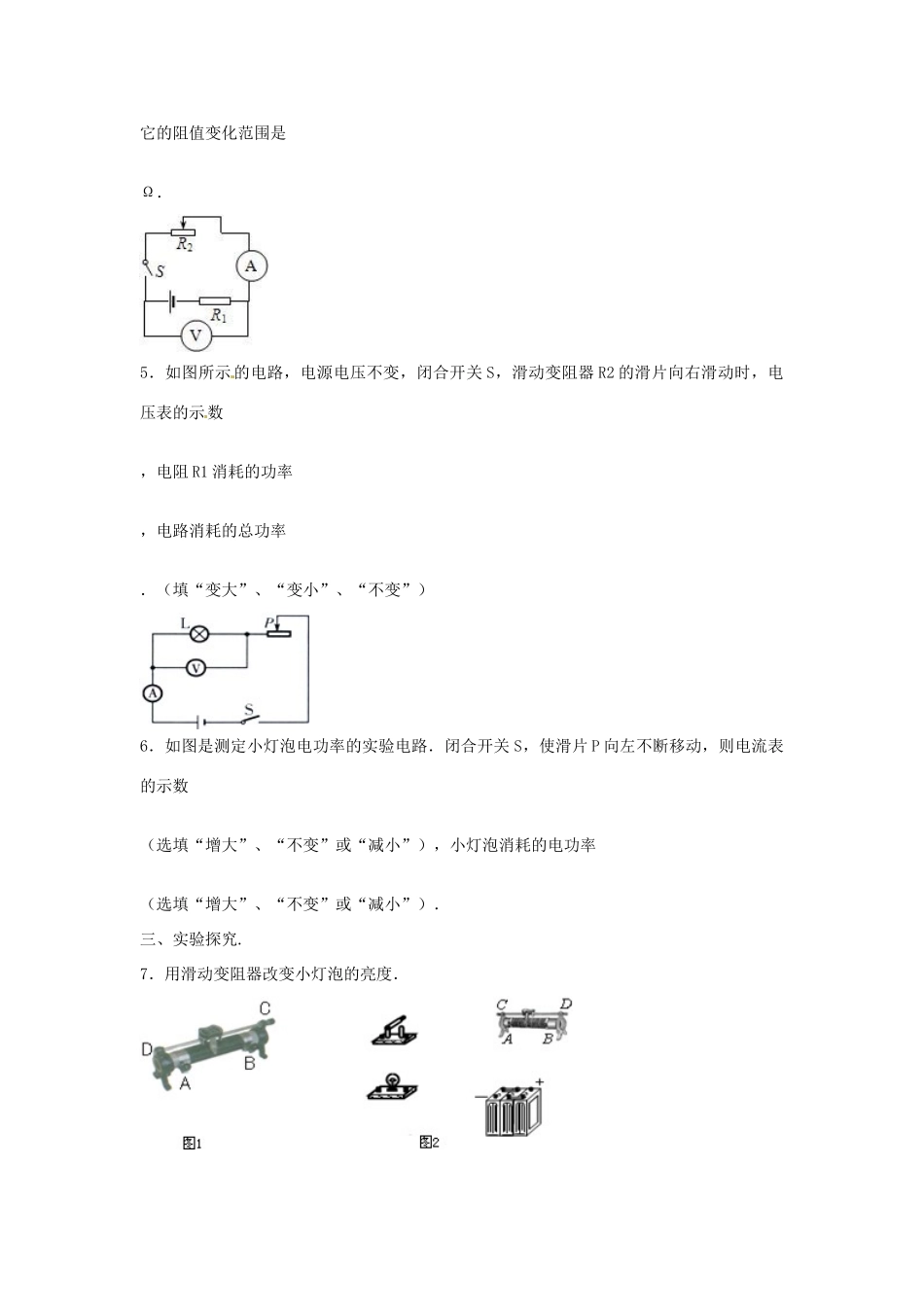

1．如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（）A．滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光B．滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光C．滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光D．滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光2．如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（）A．B．C．3．在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路二、填空题4．滑动变阻器是通过改变电阻丝接入电路的来改变接入电路的电阻值，从而改变电路中的电流．一个标有“10Ω2A”的滑动变阻器，它的阻值变化范围是Ω．5．如图所示的电路，电源电压不变，闭合开关S，滑动变阻器R2的滑片向右滑动时，电压表的示数，电阻R1消耗的功率，电路消耗的总功率．（填“变大”、“变小”、“不变”）6．如图是测定小灯泡电功率的实验电路．闭合开关S，使滑片P向左不断移动，则电流表的示数（选填“增大”、“不变”或“减小”），小灯泡消耗的电功率（选填“增大”、“不变”或“减小”）．三、实验探究

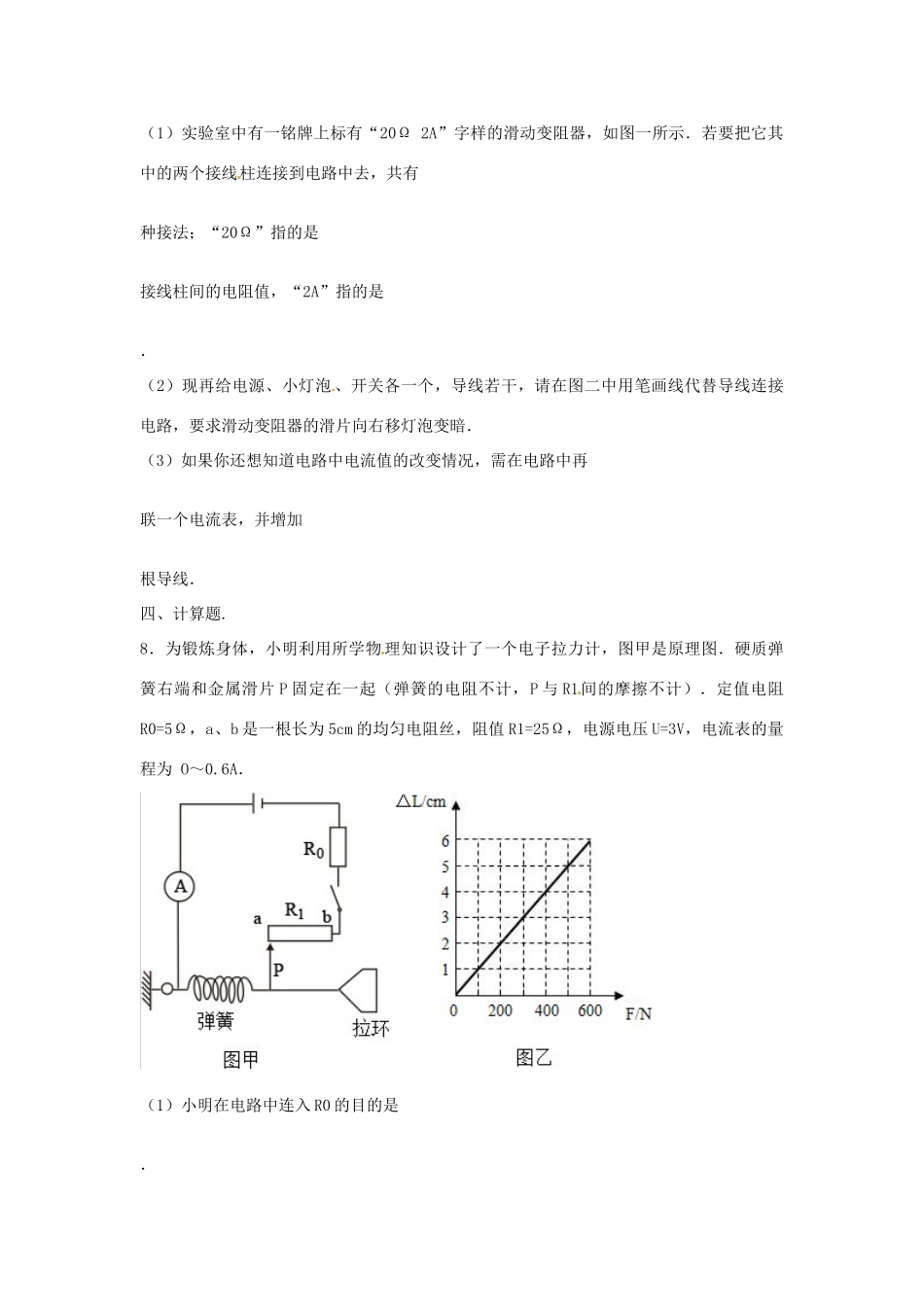

7．用滑动变阻器改变小灯泡的亮度．（1）实验室中有一铭牌上标有“20Ω2A”字样的滑动变阻器，如图一所示．若要把它其中的两个接线柱连接到电路中去，共有种接法；“20Ω”指的是接线柱间的电阻值，“2A”指的是．（2）现再给电源、小灯泡、开关各一个，导线若干，请在图二中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗．（3）如果你还想知道电路中电流值的改变情况，需在电路中再联一个电流表，并增加根导线．四、计算题
8．为锻炼身体，小明利用所学物理知识设计了一个电子拉力
