变压器直流电阻测试VIP免费

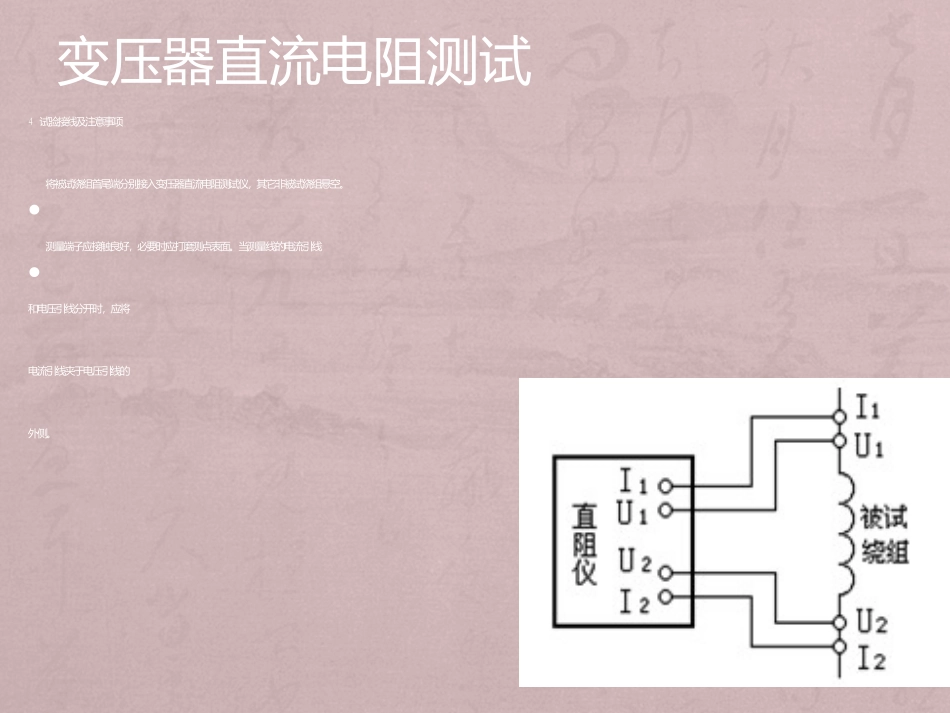

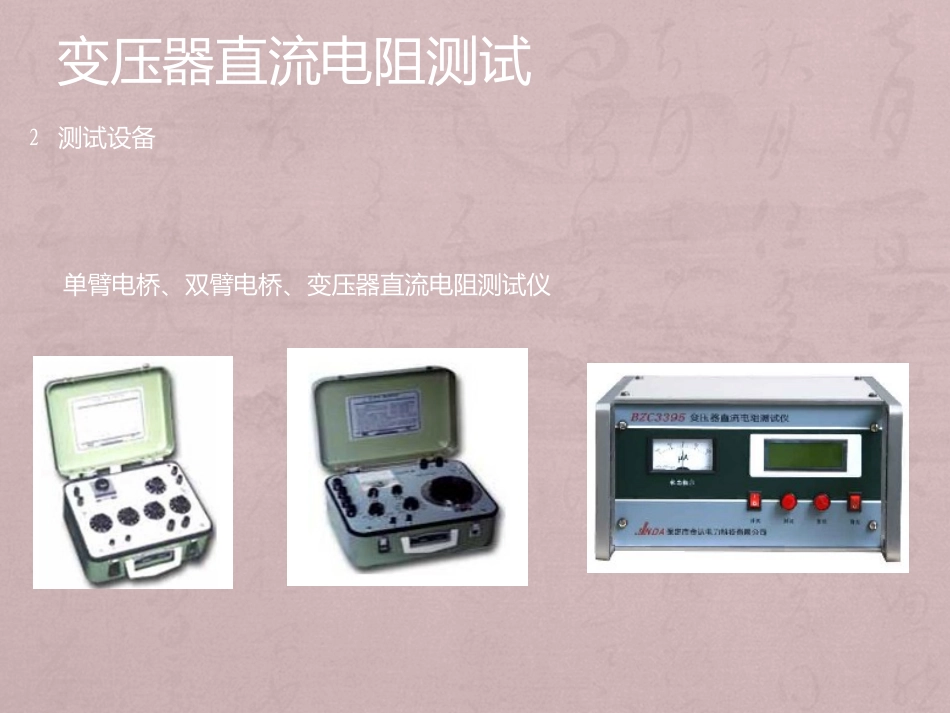

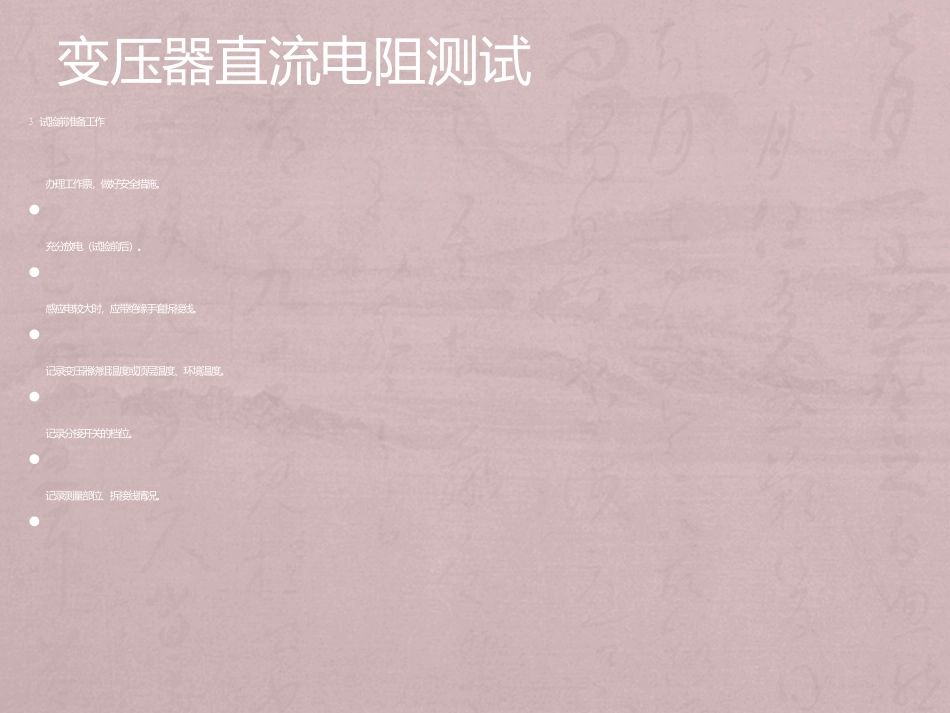

变压器直流电阻测试2测试设备单臂电桥、双臂电桥、变压器直流电阻测试仪变压器直流电阻测试3试验前准备工作办理工作票，做好安全措施。充分放电（试验前后）。感应电较大时，应带绝缘手套拆接线。记录变压器绕组温度或顶层温度、环境温度。记录分接开关的档位。记录测量部位、拆接线情况。变压器直流电阻测试4试验接线及注意事项将被试绕组首尾端分别接入变压器直流电阻测试仪，其它非被试绕组悬空。测量端子应接触良好，必要时应打磨测点表面。当测量线的电流引线和电压引线分开时，应将电流引线夹于电压引线的外侧。变压器直流电阻测试4试验接线及注意事项测试物理过程测量大型变压器的直流电阻需要很长时间，缩短测量时间对提高试验工效很有意义。减小τ，可以减小L或者增加r（即增加附加电阻）来达到。rLτ)e(1rUiτtdtdiLirU变压器直流电阻测试4试验接线及注意事项测试物理过程减小L可用增加测量电流，提高铁芯的饱和程度，即减小铁芯导磁系数。但测量电流不应超过绕组额定电流的20%。增大r，可用在回路中串入适当的附加电阻来达到，一般为被测电阻的4～6倍。此时测量电压应相应提高，避免电流过小影响测量的灵敏度。变压器直流电阻测试4试验接线及注意事项测试电流的选择高压绕组低压绕组测试结束后，如有可能要进行消磁。变压器直流电阻测试4试验接线及注意事项如果常规方法测量低压侧绕组直流电阻需要时间太长时，可考虑采用助磁法测量。助磁法的原理：“助磁法”就是迫使铁芯迅速趋于饱和，从而降低自感效应，减小回路电感，缩短测试时间，把高压绕组、低压绕组串联起来，通以电流测量，采用同相位和同极性的高压绕组助磁。由于高压绕组的匝数远比低压绕组的匝数多，借助高压绕组的励磁安匝数，用较小的电流就可以使铁芯饱和。变压器直流电阻测试4试验接线及注意事项测量Rab（Rbc、Rca）时，将直阻仪的U1、U2接二次绕组的a、b（b、c；c、a），直阻仪的I1接二次绕组的a（b、c），I2接一次绕组的B（C、A），同时把A（B、C）与C（A、B）短接，并把b（c、a）与C（A、B）短接。直阻仪的+、-端子接全压恒流电源。变压器直流电阻测试4试验接线及注意事项直阻测量时，电流加不上检查三侧接地刀闸是否已经拉开检查测试线夹是否接触良好检查试验仪器量程选择是否合适变压器直流电阻测试5试验数据分析处理R2=R1(T+t2)/(T+t1)，式中R1、R2分别为在温度t1、t2下的电阻值，T为电阻温度常数，铜导线取235，铝导线取225），一般要求把直流电阻换算到75℃下进行比较。变压器直流电阻测试5试验数据分析处理△R%=[(Rmax-Rmin)/RP]×100%RP=(Rab+Rbc+Rac)/3或RP=(Rao+Rbo+Rco)/3式中：△R%－误差百分数Rmax－实测中的最大值(Ω)Rmin－实测中的最小值(Ω)RP－三相中实测的平均值(Ω)。变压器直流电阻测试5试验数据分析处理1600kVA以上变压器，各相绕组电阻相互间的差别不应大于平均值的2%，无中性点引出的绕组，线间差别不应大于平均值的1%。1600kVA及以下的变压器，相间差别一般不大于平均值的4%，线间差别一般不大于平均值的2%。与以前相同部位测得值比较，其变化不应大于2%。直流电阻测量结果要进行大修前后对比，以检查大修的质量，还可以检查分接开关的档位是否正确。变压器直流电阻测试5试验数据分析处理当变压器线圈为Y型联接时,相电阻为Ra=(Rab+Rac-Rbc)/2Rb=(Rab+Rbc-Rac)/2Rc=(Rac+Rbc-Rab)/2变压器直流电阻测试5试验数据分析处理当变压器线圈为△型联接,且a连y､b连z､c连x时，相电阻为Ra=(Rac-RP)-RabRbc/(Rac-RP)Rb=(Rab-RP)-RacRbc/(Rab-RP)Rc=(Rbc-RP)-RabRac/(Rbc-RP)式中：RP=(Rab+Rbc+Rca)/2变压器直流电阻测试5试验数据分析处理当变压器线圈为△型联接,且a连z､b连x､c连y时，相电阻为Ra=(Rab-RP)-RacRbc/(Rab-RP)Rb=(Rbc-RP)-RabRac/(Rbc-RP)Rc=(Rac-RP)-RabRbc/(Rac-RP)式中：RP=(Rab+Rbc+Rca)/2变压器直流电阻测试5试验数据分析处理纵向比较：与交接数据、历年预试数据比较横向比较：三相比较、同类型设备比较变压器直流电阻测试6故障分析故障现象（与正常情况下的测试值相比较）分析结果Y型接线△...
