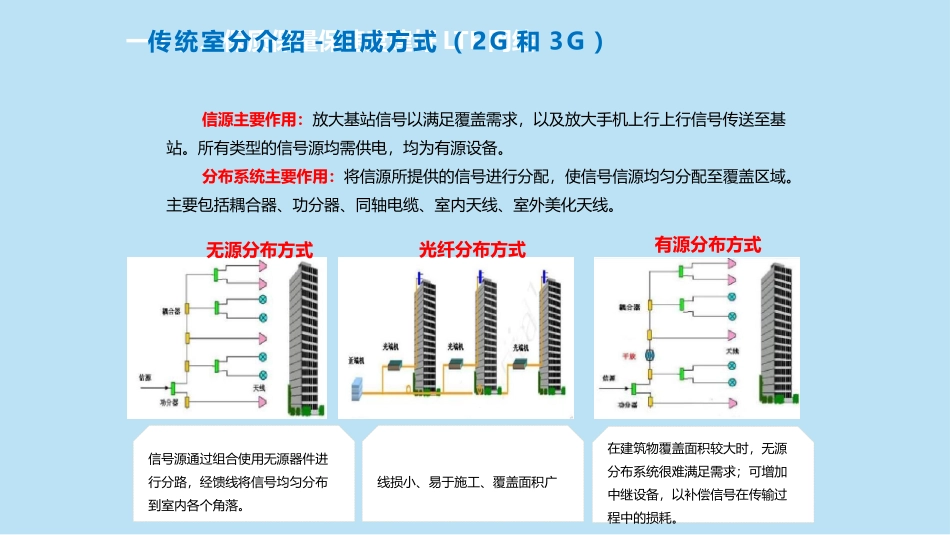

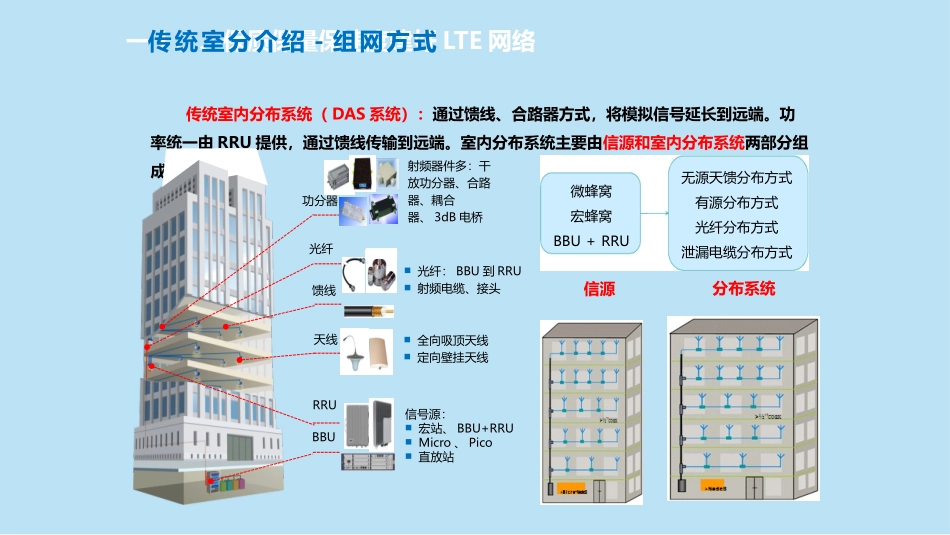

传统室分介绍一1、、保质保量保速度建好LTE网络传统室分介绍-组网方式传统室内分布系统（DAS系统）：通过馈线、合路器方式，将模拟信号延长到远端。功率统一由RRU提供，通过馈线传输到远端。室内分布系统主要由信源和室内分布系统两部分组成。无源天馈分布方式有源分布方式光纤分布方式泄漏电缆分布方式微蜂窝宏蜂窝BBU＋RRU功分器光纤馈线天线RRUBBU全向吸顶天线定向壁挂天线信号源：宏站、BBU+RRUMicro、Pico直放站光纤：BBU到RRU射频电缆、接头射频器件多：干放功分器、合路器、耦合器、3dB电桥信源分布系统一1、、保质保量保速度建好LTE网络传统室分介绍-组成方式（2G和3G）无源分布方式有源分布方式光纤分布方式信源主要作用：放大基站信号以满足覆盖需求，以及放大手机上行上行信号传送至基站。所有类型的信号源均需供电，均为有源设备。分布系统主要作用：将信源所提供的信号进行分配，使信号信源均匀分配至覆盖区域。主要包括耦合器、功分器、同轴电缆、室内天线、室外美化天线。信号源通过组合使用无源器件进行分路，经馈线将信号均匀分布到室内各个角落。线损小、易于施工、覆盖面积广在建筑物覆盖面积较大时，无源分布系统很难满足需求；可增加中继设备，以补偿信号在传输过程中的损耗。一1、、保质保量保速度建好LTE网络传统室分介绍-LTE组网方式传统的LTE组网方式有两类：单路分布系统：一套分布系统，每个点位一副单极化室分天线。目前市内覆盖最主要的解决方案。双路分布系统：两套分布系统，每个点位两幅单极化室分天线或一副双极化室分天线。实际下载速率是单路室分分布系统1.5~1.6倍。一1、、保质保量保速度建好LTE网络传统室分介绍-有源设备介绍微蜂窝实在宏蜂窝基础上发展起来的一门技术，与宏蜂窝相比，它的发射功率相对较小。提供覆盖率：应用于一些宏蜂窝很难覆盖到的盲点区域，如地铁、地下室；提供容量：主要应用于高话务地区，如繁花的商业街、购物中心等。在客流量大、人员集中，且光纤能到位的大型站点进行室分建设时，一般采用微蜂窝作为信源。光纤直放站：主要有光纤近端机与光纤远端机组成。无线信号从基站耦合出来后，先进入光纤近端机，通过电光转换，电信号变为光信号，从光纤近端机输入至光纤，经过光纤传输到远端机，远端机将光信号转换成电信号，进入RF单元进行放大，信号经过放大后送入发射天线，覆盖目标区域。上行工作原理一样，手机发射信号通过接收天线至光远端机，再到近端机，回到基站。一台光纤近端机可以同时为好几台光纤远端机提供信号，但是为了控制施主基站的上行底噪，远端机数目不宜超过4台。光纤直放站点的功率有光纤远端机决定，常用的有10W和20W。一1、、保质保量保速度建好LTE网络传统室分介绍-有源设备介绍定义：就是干线放大器，在主干线上接放大器，把信号放大，达到手机接收信号的标准；它的作用就是在覆盖区域内，信号达不到标准，增加一个干放来放大信号的作用，针对不同的覆盖范围，来选择不同的干放及功率。简介：干放是比直放站更简单的射频信号增强器，它内部除双工器、电源、监控等等之外，一般主要是上行低噪声放大器、下行功率放大器，没有选频、选带、移频、光模块等，干放的增益比较小（40~50dB），噪声积累明显，只能做直放站后面的补充，或特殊情况下接基站，不能用太多。干放不能串接使用，且通常1个RRU或直放机带的干放不超过4个，一般是用高耦合度的耦合器（常用30dB、35dB、40dB的）在主干上耦合出一个弱信号接到干放。在室分信号强度达不到要求时使用干放，一般要求0db以下输入，不可串联使用。根据瓦数不同放大功率也不同。在扩大了基站覆盖范围的同时也对基站造成干扰。一1、、保质保量保速度建好LTE网络传统室分介绍-有源设备介绍基带BBU集中放置的机房，RRU可安装至楼层，BBU与RRU之间采用光纤传输，RRU再通过同轴电缆耦合器等连接至天线，即主干采用光纤，支路采用同轴电缆。由于信号通过光纤传输时损耗很小，整体降低了系统的馈线损耗，因而减少了对干线放大器的依赖。下行方向：光纤从BBU直接连到RRU，BBU和RRU之间传输的是基带数字信号，这样基站可以控制某个用户的信...
