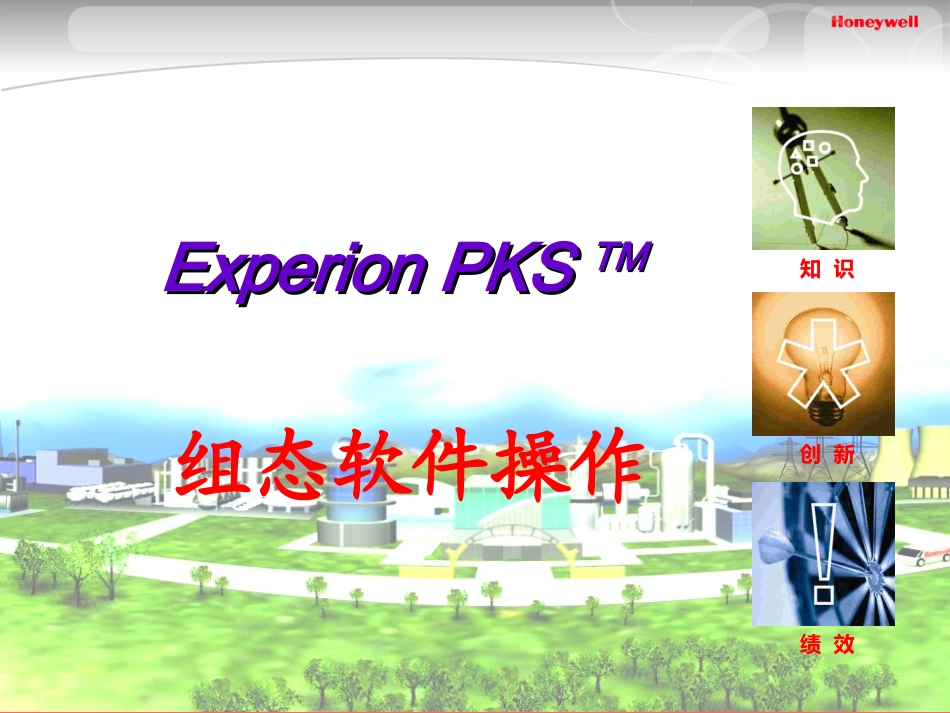

霍尼韦尔中国公司霍尼韦尔中国公司ExperionPKSExperionPKSTMTM知识创新绩效组态软件操作2目录ControlBuilder:Unit1--组态准备工作（组态准备工作（1–31–3））…………………………..Unit2--控制器配置（控制器配置（1–71–7））………………………………..Unit3--建立控制模块（建立控制模块（1–41–4））…………………………..Unit4--建立顺序控制模块（建立顺序控制模块（1–3)…1–3)…………………DisplayBuilder:Unit5--画面制作（画面制作（1–31–3））………………………………....Unit6--数据连接（1–2）………………..HMIWebDisplayBuilder:Unit7--画面制作（画面制作（1–31–3））………………………………....Unit8--数据连接（1–2）………………..Station:Unit9--工作站的配置（工作站的配置（1–31–3））…………………………Unit10--工作站的操作（工作站的操作（1–41–4））…………………………ExperionPKS课程第二部分–组态ExperionPKS课程第二部分–组态3第一单元组态准备工作4第一单元Lesson1组态内容及步骤5组态内容组态内容内容ControlBuilderStation其他CPM组态定义CPM位置及参数RM组态定义RM位置及参数IOLIM组态定义I/OLink模块位置及参数PMIO组态定义PMI/O类型、位置及参数PCIC卡配置在Server和ACE配置PCIC卡用RSLinx软硬件校核校核C200和PCIC软件版本用NtoolsAreas（域）分配Points（点）到Area定义Area组态CEE组态C200或ACE控制执行环境6组态内容（续）组态内容（续）内容ControlBuilderStation创建控制模块CM组态回路控制、设备控制、连锁、顺序控制等控制策略创建顺序控制模块SCM组态启动、停止、批顺序控制策略History分配Points给历史数据储存报警管理（Alarm）分配Points给Alarms自动报警Groups（组）定义有关点的‘组’监控配置组Trends（趋势）定义监控趋势组核类型配置趋势图操作员定义操作员和登录权限报表定义报表7组态Server步骤组态Server步骤校对ControlNet通讯和Server。校验网络适配器和IP地址设定Hosts文件启动PlantScapeServices设定工作站Stations8用ControlBuilder组态CPM、RM、IOLIM步骤用ControlBuilder组态CPM、RM、IOLIM步骤启动ControlBuilder并打开两个tree窗口。创建CPM和分配CEE创建冗余模块RM组态冗余模块参数创建IOLIM模块组态IOLIM参数配置PMIO模块装入模块激活。9用ControlBuilder组态CM步骤用ControlBuilder组态CM步骤启动ControlBuilder并打开两个tree窗口。配置IO模块增加功能块到CM组态功能块参数连接功能块分配IOMs和CMs到控制执行环境(CEE)关联I/O通道（Channels）到I/O模块装入（Load）控制策略激活（Activating）控制策略激活I/O10用ControlBuilder组态SCM步骤用ControlBuilder组态SCM步骤启动ControlBuilder并打开两个tree窗口。创建顺序控制模块(SCM)。创建Step块。配置块参数。加入所需的Step内容和Step停止或中断条件。创建一个Transition块。配置块参数。加入Transition条件。重复Transition和Step的设置，直到满足控制策略需要。连接Steps和Transitions块。增加Handlers（不是必须的）。分配SCM到CEE。装入（Load）SCM。操作SCM。11第一单元Lesson2检查和设置Server12打开RSLinx点击“开始”菜单中ProgramsRockwellSoftwareRSLinxRSLinx：—Start-Programs-RockwellSoftware－RSLinx－RSLinx校对ControlNet通讯和Server地址校对ControlNet通讯和Server地址13校对ControlNet通讯和Server地址校对ControlNet通讯和Server地址出现如下画面：14校验ControlNet通讯程序：从communication菜单中,点击：ConfigureDrivers校对ControlNet通讯和Server地址校对ControlNet通讯和Server地址15出现如下画面：核验ControlNet通讯和Server地址核验ControlNet通讯和Server地址16继续…在ConfiguredDrivers画面上，高亮度区：“AB_PCIC-1CNet…状态值是“Running”Note:如果状态不是”RUNNING”,检查安装的硬件和相应的配置.核验ControlNet通讯和Server地址核验ControlNet通讯和Server地址If…THEN如果...
