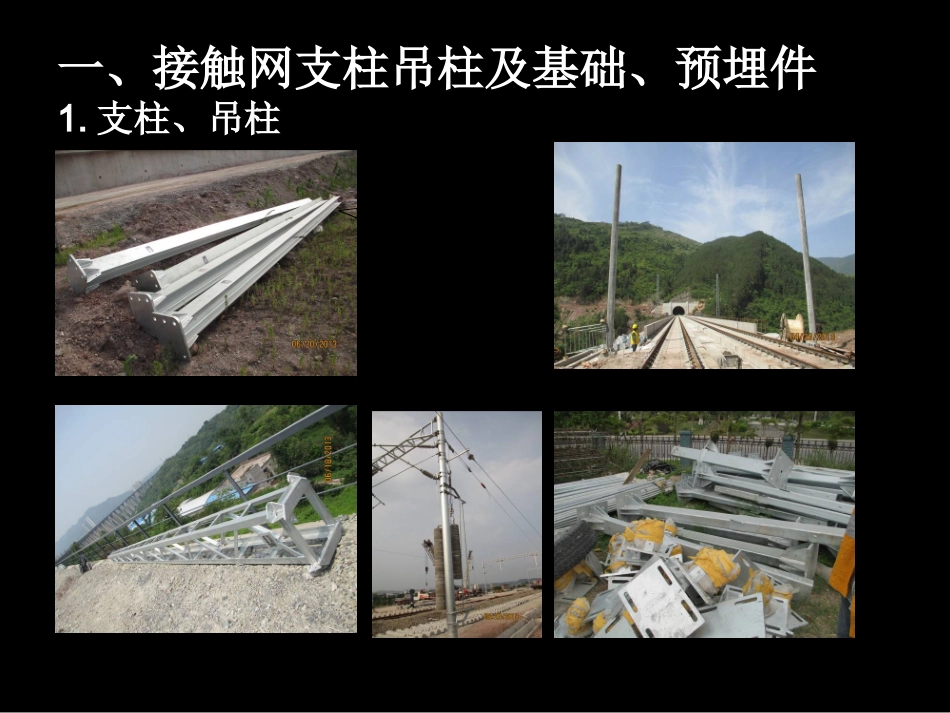

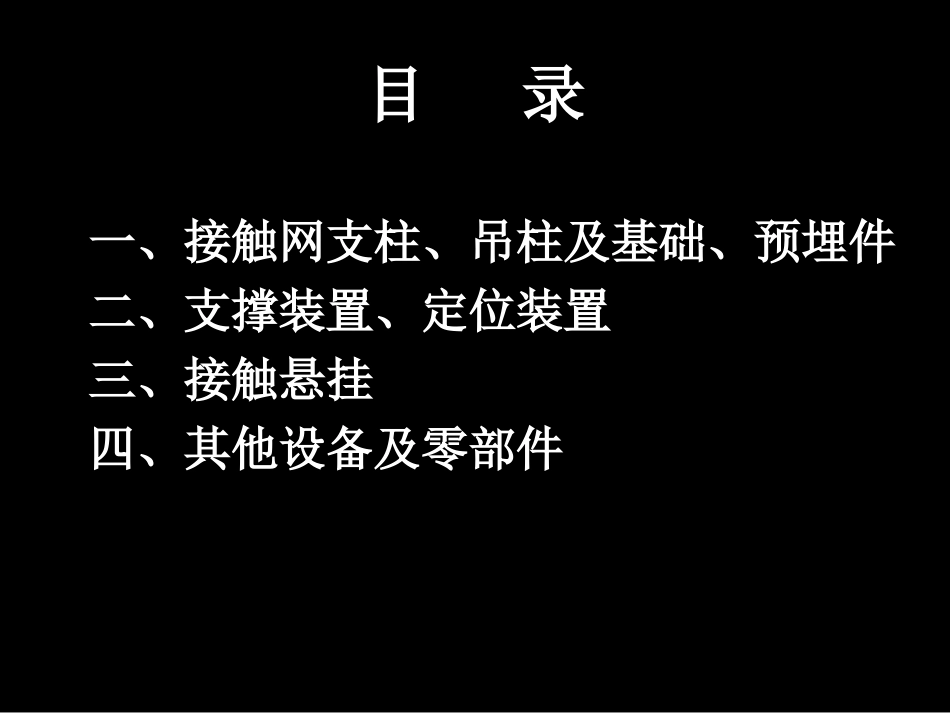

接触网设备零部件介绍及验收要求目录一、接触网支柱、吊柱及基础、预埋件二、支撑装置、定位装置三、接触悬挂四、其他设备及零部件一、接触网支柱吊柱及基础、预埋件1.支柱、吊柱H型钢柱，复盛、长寿北少量使用（1）支柱、吊柱验收要求A、支柱与桥栏杆、电缆槽等不冲突。B、支柱承载后顺线路方向应直立。C、环形等径预支柱表面光洁平整，无混凝土脱落和露筋现象，不得横向、纵向裂纹。D、硬横跨支柱中心连线均应垂直于正线。E、钢柱、吊柱热浸镀锌均匀无锈蚀，钢柱主副角钢无弯曲。F、侧面限界不小于3.1米。G、隧道内吊柱底面与隧道顶密贴，吊柱安装垂直。双线间的吊柱必须测量本线和邻线的建筑接近限界。H、隧道吊柱固定螺栓应佩戴双螺帽，拧紧螺帽后螺栓外露长度不小于30mm。I、支柱承载后顺线路方向应直立。（2）支柱、吊柱典型缺陷钢柱锈蚀吊柱锈蚀钢柱与桥栏杆摩擦吊柱倾斜支柱倾斜严重镀锌层脱落支柱破损叉形垫片外露2.基础、预埋件等径圆杆基础桥钢柱化学锚栓钢柱基础拉线基础（1）预埋件参数隧道腕臂吊柱采用M20型化学锚栓、回流线肩架采用M12型化学锚栓、回流线对向下锚采用M16型化学锚栓、梁桥墩采用M30型化学植筋、连续梁预留墩采用M30型化学植筋、支柱基础采用M42地脚螺栓、拉线基础采用M39地脚螺栓。（2）基础、预埋件验收要求截止至目前基础、预埋件已完成施工，无法检查隐蔽部分，故此次检查只针对外露部分。A、基础不能侵占电缆槽B、检查地脚螺栓有无双螺母并加装。支柱基础面应高出地面，基础帽完整无破损、无裂纹。C、下锚拉线基坑坑位距支柱为7.5-8.5mD、拉线基坑中心的限界=下锚支柱坑中心限界+（0-0.5）m。E、隧道内预埋件不能在缝隙中F、下锚滑槽（隧道侧壁）垂直槽道应垂直，水平槽道应水平。G、支柱底板与基础顶面间的空隙填塞密实，排水畅通。（3）典型缺陷支柱与桥墩间隙过大需垫垫铁地脚螺栓变形螺帽不齐全桥墩开裂、螺帽缺失下锚定滑轮倾斜二、支撑装置、定位装置（一）支撑装置零部件介绍渝利线工程全线范围内均采用旋转平腕臂结构形式，腕臂结构采用平腕臂、斜腕臂腕臂支撑的结构形式，定位管和斜腕臂间采用定位管支撑，动走线和货车外绕线部分单线隧道采用弓形腕臂。腕臂支撑定位器定位管定位环定位管支撑等电位线套管双耳斜腕臂绝缘子承力索座平腕臂上底座支撑管卡子下底座跳线1、平、斜腕臂平腕臂斜腕臂平、斜腕臂规格型号管外径D零件代号参考长度L管外径D（mm）参考长度L臂厚S（mm）参考长度L（mm）当支柱或吊柱侧面限界＜3.6m时平腕臂16052900当支柱或吊柱侧面限界≥3.6m时平腕臂26073400管外径D零件代号参考长度L管外径D（mm）参考长度L臂厚S（mm）参考长度L（mm）当支柱或吊柱侧面限界＜3.6m时平腕臂16052600当支柱或吊柱侧面限界≥3.6m时平腕臂26073000平、斜腕臂验收：A、腕臂不得弯曲B、顶端管帽封堵良好C、腕臂无锈蚀、裂纹现象2、套管双耳螺栓销、螺母、平垫圈、弹簧垫圈和开口销采用不锈钢。套管双耳的规格型号适用管径DmmHmm双耳间距Cmm607413C2,3,415,6,7,81DH疲劳荷载方向P套管双耳的验收：A、检查外观是否有锈蚀、裂纹等情况B、使用扭力扳手紧固螺帽，注意按斜对角依次紧固，防止单边过紧C、把止动垫片揋到位，检查开口销角度3、承力索座单槽承力索座•1─承力索座本体；2─耳环盖板；3─鞍形支座；4─压线夹板；5─螺栓；6─螺母；7─平垫圈；8─弹簧垫圈；9─固定轴；10─销钉；11─开口销；•螺栓、螺母、平垫圈、弹簧垫圈、销钉、开口销采用不锈钢。25,6,7,8承力索1345,6,7,8910,11DH25,6,7,8承力索1345,6,7,8910,11DH1345,6,7,8910,11DH双槽承力索座•1─承力索座本体；2─耳环盖板；3─鞍形支座；4─压线夹板；5─螺栓；6─螺母；7─平垫圈；8─弹簧垫圈；9─固定轴；•螺栓、螺母、平垫圈、弹簧垫圈采用不锈钢。承力索12345,6,7,8975D承力索座的验收：A、检查外观是否有锈蚀、裂纹等情况B、检查保护条及铜衬垫是否缺失C、使用扭力扳手紧固螺帽，注意按斜对角依次紧固，防止单边过紧4、支撑支撑的规格型号DLHtφ121─单耳；2─支撑管型号管外径Dmm管壁厚tmm参考长度Lmm腕臂支撑（当支柱或吊柱侧面限界＜3.6m时）483.5900腕臂...
