瓦屋面施工工艺课件VIP免费

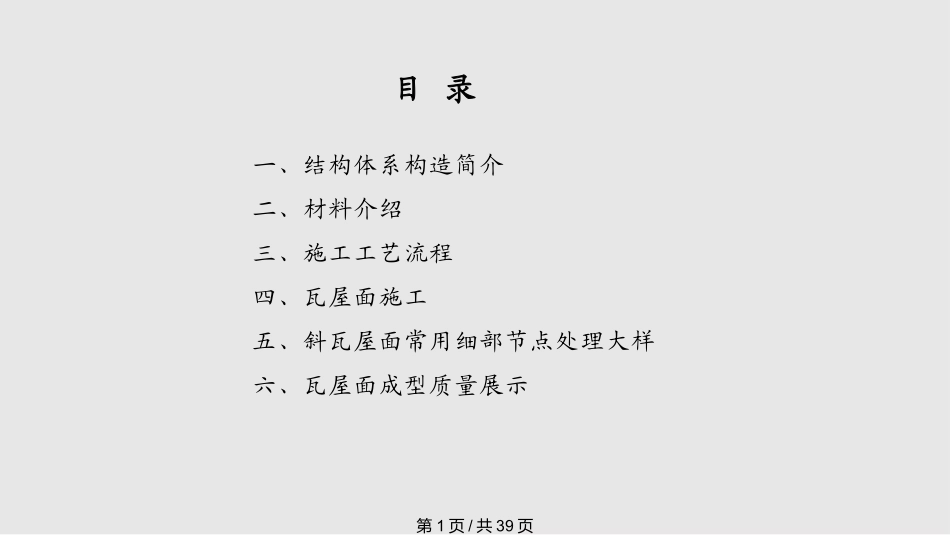

目录一、结构体系构造简介二、材料介绍三、施工工艺流程四、瓦屋面施工五、斜瓦屋面常用细部节点处理大样六、瓦屋面成型质量展示第1页/共39页第2页/共39页一、坡屋面结构体系构造原理1、屋面构造原理图第3页/共39页第4页/共39页2、坡屋面结构体系构造大样第5页/共39页国标图集07CJ15国标图集09J202-13、坡屋面选用图集第6页/共39页长度：2000mm宽度：1010mm厚度：2.6mm波高：24mm波距：48mm重量：6.7kg/m2二、施工材料介绍波形沥青防水瓦是新型的坡屋面防水材料，它是由植物纤维在高温高压下浸渍而成，最后压制波形防水沥青瓦。波形沥青瓦作为下覆层，是各种瓦材的理想伴侣，目前已广泛使用于欧洲国家。1、波形沥青防水瓦基本特点：a、质地坚硬：波形沥青瓦平放在混凝土基层上时，抗压强度可达2吨/m2b、构造简单：波形沥青瓦可代替的层次有：1）1.5mm聚氨酯防水层；2）刚性层c、完全防水从瓦材漏下的水可沿波形沥青瓦的波谷流下并进入天沟，加上充分搭接、完备配件及合理的节点处理，从而保证完全防水。第7页/共39页2、防水材料聚氨酯防水涂料1.5mm厚自粘式单面覆膜橡胶（SBS）沥青防水卷材3mm厚SBS改性沥青防水自粘卷材第8页/共39页3、XPS挤塑聚苯板（厚度、燃烧性能根据设计要求选用）第9页/共39页4、屋面瓦普通水泥平瓦420*332锐脊（脊瓦）长度420，展开宽度300，角度135度脊瓦单面宽度150脊瓦长度420第10页/共39页排水沟瓦排水沟瓦420*332锐脊斜封长度420，展开宽度300，角度135度135°第11页/共39页5、屋面系统其他主辅材——挂瓦条木质挂瓦条应采用I级或II级的木材。含水率不应大于18%，并应做防腐防蛀处理。挂瓦条断面尺寸采40mm*30mm。第12页/共39页2）托木支架——通风屋脊使用6、屋面系统其他主辅材——膨胀钉、托木支架φ10膨胀钉：主要规格有10*100、10*150、10*200、10*250等规格。膨胀钉长度=挂瓦条木方厚度+水泥瓦波峰高度+保温层厚度+40~50mm。膨胀钉应锚入结构层≥30mm。1）膨胀钉第13页/共39页三、施工工艺流程结构面原浆收光、清理干净→1：2.5水泥石屑找平层→1.5mm厚聚氨酯防水涂料局部加强（阴脊、阳脊、屋脊）→3mm厚SBS卷材防水局部加强（天沟部分）→铺贴XPS挤塑聚苯板（厚度详设计）→波形沥青防水瓦→1.5mm厚自粘式单面覆膜橡胶（SBS）沥青防水加强→安装挂瓦条→屋面瓦安装（沟瓦、平瓦、脊瓦）→安装避雷带基层处理局部防水保温层施工沟瓦施工波瓦施工节点防水挂瓦条安装屋面瓦施工脊瓦施工避雷带安装第14页/共39页屋面结构板裂缝应在大雨后或进行淋水试验，对渗漏部位进就行处理，并采用1:2水泥石屑对屋面板进行找平处理，天沟卷泛水等细节处理。1、结构淋水试验2、结构面原浆找平、收光2、局部不平处瓜米石找平3、线条抹灰4、避雷带校正基层处理局部防水保温层施工沟瓦施工波瓦施工节点防水挂瓦条安装屋面瓦施工脊瓦施工避雷带安装1、结构基层处理附加防水层3见工程设计水落口密封膏封严波形沥青防水板挑檐端头应设置与保温板等厚的混凝土结构防火封头。第15页/共39页1、结构淋水试验2、结构面原浆找平、收光2、局部不平处瓜米石找平3、线条抹灰4、避雷带校正避雷带校正局部不平处瓜米石找平线条抹灰基层处理局部防水保温层施工沟瓦施工波瓦施工节点防水挂瓦条安装屋面瓦施工脊瓦施工避雷带安装1、结构基层处理第16页/共39页2、局部防水施工1阴脊、阳脊，聚氨酯防水总宽度600mm，各边300mm；瓦屋面靠墙体根部应上翻300mm，天沟处斜屋面板混凝土挡坎以上300mm应做聚氨酯防水涂料。基层处理局部防水保温层施工沟瓦施工波瓦施工节点防水挂瓦条安装屋面瓦施工脊瓦施工避雷带安装第17页/共39页天沟满做SBS防水卷材，卷材铺至阳角沿坡屋面400mm；洞口处采取聚氨酯防水加强处理。基层处理局部防水保温层施工沟瓦施工波瓦施工节点防水挂瓦条安装屋面瓦施工脊瓦施工避雷带安装2、局部防水施工第18页/共39页3、屋面XPS挤塑聚苯板铺贴对屋面特殊部位附加防水卷材处理完成后，进行保温板铺设，保温层铺设时按从远至近，从下到上的顺序铺贴，紧贴基层铺设，铺平垫稳，找坡正确，与防水层不得架空，拼缝应严密且错缝铺设接缝紧密；厚度根据设计进行选...
