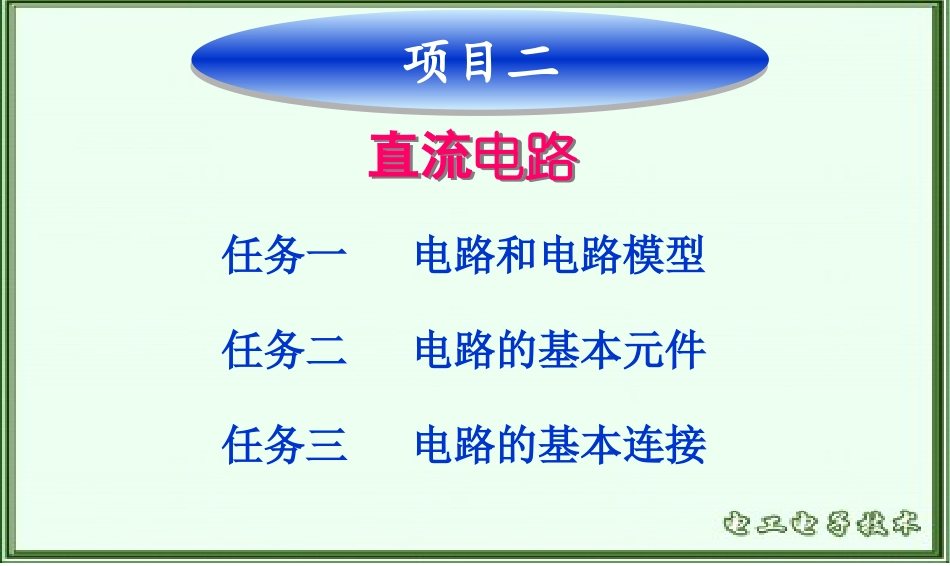

任务一电路和电路模型任务二电路的基本元件直流电路直流电路任务三电路的基本连接项目二项目二任务一电路和电路模型一、电路二、电路的基本物理量三、电路的工作状态1.电路的组成电路:电路是电流流通的路径，是为实现某种功能而将若干电气设备和元器件按一定方式连接起来的整体。组成:电源、负载和中间环节。一、电路电源:提供电能的设备，如发电机、电池、信号源等。负载:指用电设备，如电灯、电动机、洗衣机等。中间环节:把电源和负载连接起来，通常是一些导线、开关、接触器、保护装置等。220V开关S镇流器L启辉器日光灯管R日光灯实际电路升压变压器用电设备（a）电力系统电路输电线等发电机降压变压器其它中间环节2.电路的作用电力系统中：电路可以实现电能的传输、分配和转换。放大器话筒扬声器（b）扩音机电路电子技术中：电路可以实现电信号的传递、存储和处理。实际电路的分析方法用仪器仪表对实际电路进行测量，把实际电路抽象为电路模型，用电路理论进行分析、计算。（1）理想电路元件实际的电路是由一些按需要起不同作用的元件或元器件所组成，如发电机、变压器、电动机、电池、电阻器等，它们的电磁性质是很复杂的。3.电路模型电容电感电压源电流源电阻何为电路元件？何为电路元件？无源电路元件有源电路元件用于构成电路的电工、电子元器件或设备统称为实际元件。例如：一个线圈在有电流通过时RL消耗电能（电阻性）产生磁场储存磁场能量（电感性）忽略R为了便于分析与计算实际电路，在一定条件下常忽略实部件的次要因素而突出其主要电磁性质，把它看成理想电路元件。理想电路元件Li+–u将实际电路中的元件用理想电路元件表示，称为实际电路的电路模型。电源负载负载电源开关实体电路ISUS+_R0中间环节电路模型与实体电路相对应的电路图称为实体电路的电路模型。RL+U–导线（2）电路模型220V开关S镇流器L启辉器Q日光灯管R实际电路sRLus+-电路模型1.电流带电粒子或电荷在电场力作用下的定向运动形成电流。单位时间内流过导体截面的电荷量定义为电流强度。dtdqi（2）电流的单位A（安培）、mA(毫安）、μA（微安）二、电路的基本物理量1A=1000mA1mA=1000μA（1）电流定义正电荷运动的方向。(客观存在）电流的方向可用箭头表示,也可用字母顺序表示()abiRiabI直流电流I直流电流i交流电流i交流电流大小和方向不随时间变化的电流称为恒定电流。量值和方向作周期性变化且平均值为零的时变电流，称为交流电流。（3）电流的实际方向电场力把单位正电荷从一点移到另一点所做的功。单位：定义：V（伏特）、kV（千伏）、mV(毫伏）实际方向：由高电位端指向低电位端。也可用字母顺序表示abuRuab也可用+，-号表示。电压的方向可用箭头表示,+u-baababVVuqwudd2.电压与电动势（1）电压定义：电源力把单位正电荷从“-”极板经电源内部移到“+”极板所做的功。qwedd单位：V（伏特）、kV（千伏）、mV(毫伏）实际方向：由低电位端指向高电位端电动势的方向用+，-号表示，R–+IEU+-也可用箭头表示。U=E（2）电动势电流、电压的参考方向解题前在电路图上标示的电压、电流方向称为参考方向。对一个元件，电流参考方向和电压参考方向可以相互独立地任意确定，但为了方便起见，常常将其取为一致，称关联方向;如不一致，称非关联方向。aIRUb关联参考方向下：U=IRaIRUb非关联参考方向下：U=－IR+u－(a)关联方向abi－u+(b)非关联方向abi如果采用关联方向，在标示时标出一种即可。如果采用非关联方向，则必须全部标示。为什么要在电路图中标示参考方向？参考方向是为了给方程式中各量前面的正、负号以依据定义：电场力把单位正电荷从一点移到参考点所做的功。单位：V（伏特）、kV（千伏）、mV(毫伏）（电路中电位参考点：接地点，Vo=0）（3）电位电能的转换是在电流作功的过程中进行的，因此电能的多少可以用功来量度。式中电压的单位为伏特【V】，电流单位为安培【A】，时间的单位用秒【s】时，电能（或电功）的单位是焦耳【J】。UItW日常生产和生活中，电能（或电功）也常用度作为量纲：1度=1KW•h=KV•A•h=1000W×3600S=3.6×106J电能（4）电能和电功率电功率单位时间内电流所作的功...
