仪表基础知识培训(物位)VIP免费

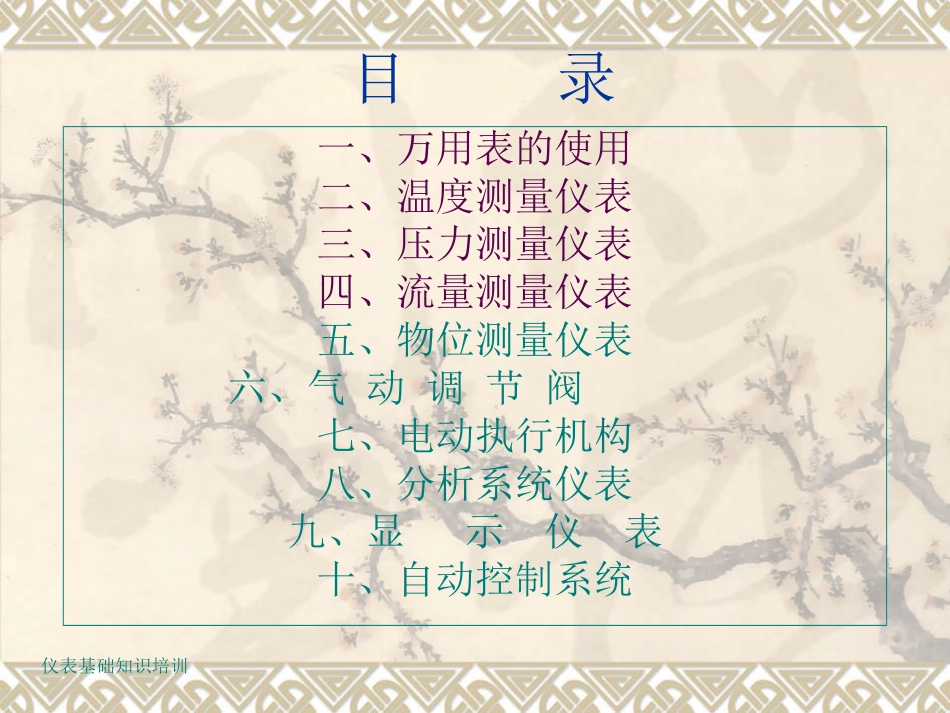

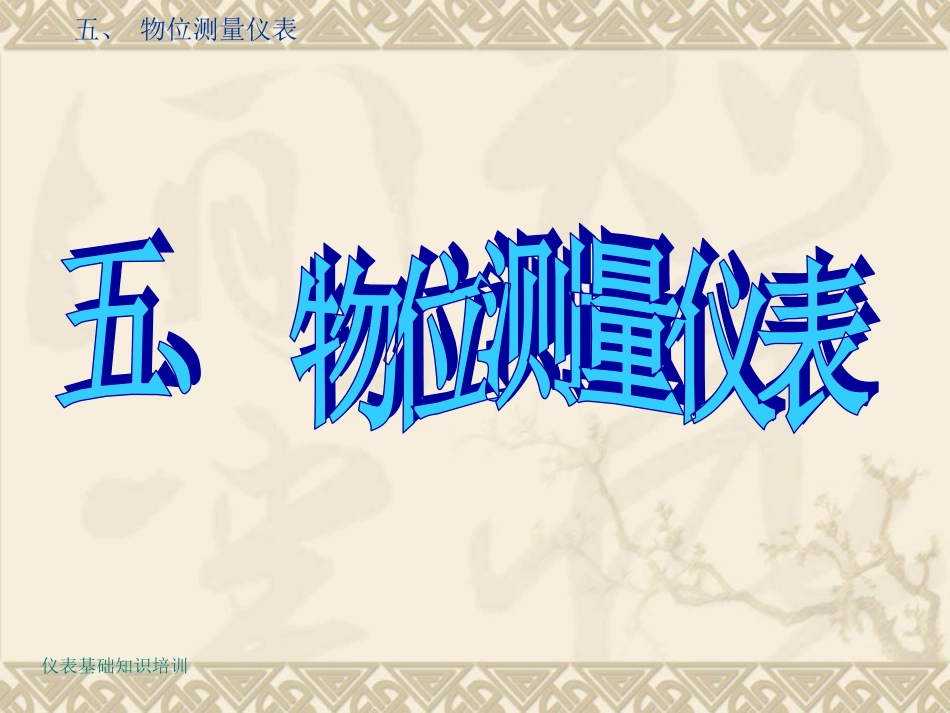

仪表基础知识培训－－仪表专业技术培训《仪表基础知识》仪表基础知识培训目录一、万用表的使用二、温度测量仪表三、压力测量仪表四、流量测量仪表五、物位测量仪表六、气动调节阀七、电动执行机构八、分析系统仪表九、显示仪表十、自动控制系统仪表基础知识培训五、物位测量仪表仪表基础知识培训五、物位测量仪表一、基本概念容器中液体介质液面的高低(称为液位)两种液体介质的分界面的高低(称为界面)固体块、散粒状物质的堆积高度(称为料位)液位、料位以及界位总称为物位用来检测液位的仪表称液位计检测分界面的仪表称界面计检测固体料位的仪表称料位计物位物位计五、物位测量仪表仪表基础知识培训五、物位测量仪表二、物位检测的作用①确定容器中的贮料数量，以保证连续生产的需要或进行经济核算；②为了监视或控制容器的物位，使它保持在规定的范围内；③对它的上下极限位置进行报警，以保证生产安全、正常进行。五、物位测量仪表仪表基础知识培训五、液位、物位测量仪表三、分类物位测量仪表的种类很多，按液位、料位和界位来可分：（1）液位仪表：直读式、浮力式（浮筒、浮球、浮标、沉筒）、静压式（压力式、差压式）、电容式、电感式、电阻式、超声波式、微波式等。（2）界位仪表：浮力式、差压式、电极式、超声波式等。（3）料位仪表：重锤探测式、音叉式、超声波式、激光式、放射性式等。五、物位测量仪表仪表基础知识培训分类7仪表基础知识培训5.4直读式液位计玻璃液位计的工作原理：按连通器液柱静压平衡原理工作。优点：结构简单、价格便宜，一般用在温度及压力不太高的场合就地指示液位的高低。缺点：不能测量深色或粘稠的介质的液位，另外玻璃易碎，且信号不能远传和自动记录。返本章目录直读式液位计是一种简单而常用的液位测量仪表。其中最简单的就是用玻璃液位计进行测量。五、物位测量仪表仪表基础知识培训玻璃液位计测量时注意：应使容器和仪器中的介质具有相同的温度，以免因密度不同而引起示值误差。玻璃液位计管径不宜太小，以免因毛细现象而引起示值误差。应尽量减小连通管上的流动阻力，以减小液位快速变化时产生的动态误差。为改善仪表的动态性能，也不能把连通管上的阀门省掉，当玻璃管一旦发生损坏时，可利用连通管上的阀门进行切断,以免事故扩大。5.4直读式液位计五、物位测量仪表仪表基础知识培训5.5浮力式液位计原理：基于液体浮力原理而工作的。优点：不容易受到外界环境的影响；浮子或浮筒直接受浮力推动，比较直观、可靠，结构简单、维修方便等。缺点：由于具有可动部件，故容易受摩擦而影响它的灵敏度和增大误差，而且可动部件易被污垢、锈蚀卡死而影响可靠性。另外，由于浮筒或浮子要垂直或横伸于容器中，故所占空间较大。五、物位测量仪表仪表基础知识培训5.5浮力式液位计分类：恒浮力式液位计：维持浮力不变的液位计，如浮球、浮标式液位计等。变浮力式液位计：在检测过程中浮力是发生变化的，如沉筒式液位计等。五、物位测量仪表仪表基础知识培训浮球液位计测量原理：利用漂浮于液面上的浮标或浸没于液体中的浮筒对液位进行测量的。当液位变化时，前者产生相应的位移，而所受到的浮力维持不变，后者则发生浮力的变化。因此，只要检测出浮标的位移或浮筒所受到浮力的变化，就可知道液位的高低。恒浮力法液位测量示意图五、物位测量仪表5.5.1恒浮力式液位计原理：利用浮子本身的重量和所受的浮力均为定值，使浮子始终漂浮在液面上，并随液面的变化而变化。仪表基础知识培训返回目录原理：变浮力式液位计的检测元件是沉浸在液体事的浮筒。它随液位变化而产生浮力的变化，去推动气动或电动元件，发出信号给显示仪表，以指示被测液面的值。浮筒式液位变送器的输出信号不仅与液位高度有关，而且还与被测介质的密度有关。图示为位移平衡浮筒式液位变送原理图。当液位发生变化时，浮筒1（又称沉筒）本身的重力与所受的浮力的不平衡力，经杠杆2传至扭力管3，而扭力管产生转角弹性变形，由心轴4传出，经推板5传到霍尔片6，转换成霍尔电势，经功率放大后转换成统一的标准电信号输出，以远传显示。...
