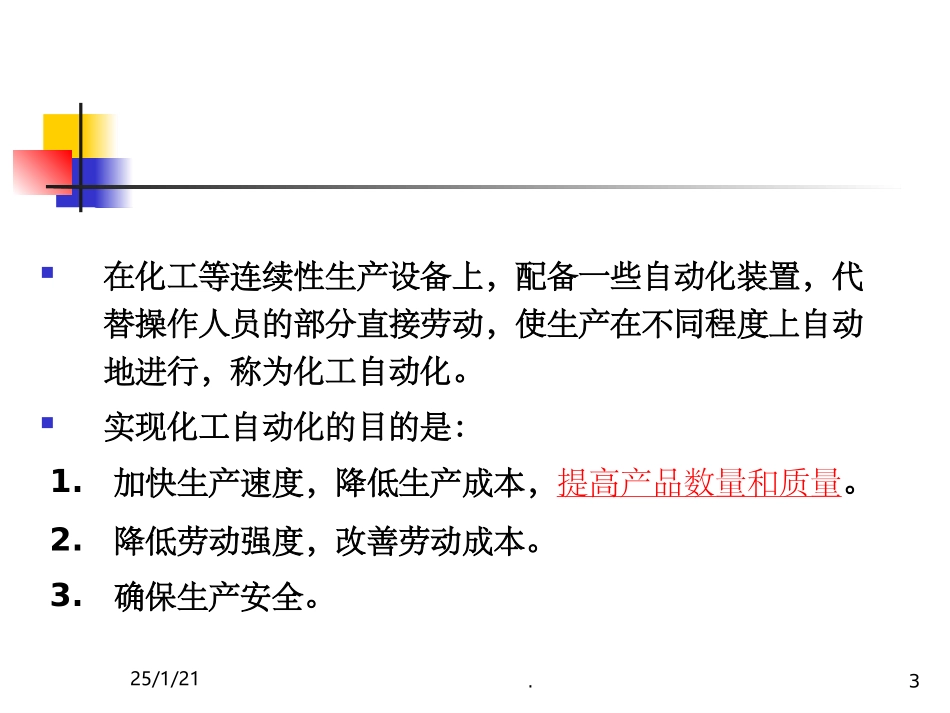

25/1/21.125/1/21.2仪表及自动化的基本知识培训内容：1、仪表概述2、仪表基础知识3、现场仪表4、控制仪表25/1/21.31.1目的和意义在化工等连续性生产设备上，配备一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，称为化工自动化。实现化工自动化的目的是：1.加快生产速度，降低生产成本，提高产品数量和质量。2.降低劳动强度，改善劳动成本。3.确保生产安全。25/1/21.4化工仪表及自动化,最早出现在四十年代,那时的仪表体积大,精度低。六十年后半期,随着半导体和集成电路的进一步发展,自动化仪表便向着小体积、高性能的方向迅速发展，并实现了用计算机作数据处理的各种自动化方案。七十年代以来,仪表和自动化技术又有了迅猛的发展,新技术、新产品层出不穷,多功能组装式仪表也投入运行,特别是微型计算机的发展，在化工自动化技术工具中发挥了巨大作用。1975年出现了以微处理器为基础的过程控制仪表：集中分散型控制系统,把自动化技术推到了一个更高的水平。电子技术、计算机技术的发展,也促进了常规仪表的发展,新型的数字仪表,自动化仪表,程序控制器,调节器等也不断投入使用。1.2仪表概述25/1/21.5工业自动化仪表重点发展基于现场总线技术的主控系统装置及智能化仪表、特种和专用自动化仪表；全面扩大服务领域，推进仪器仪表系统的数字化、智能化、网络化，完成自动化仪表从模拟技术向数字技术的转变，5年内数字仪表比例达到60%以上；1.3仪表及自动化的发展趋势25/1/21.62.1过程参数检测基本概念过程参数检测-----指连续生产过程中的温度、压力、流量、液位和成分等参数的检测。检测仪表-----将检测元件、变送器及显示装置统称为检测仪表。一次仪表-----一般为将被测量转换为便于计量的物理量所使用的仪表，即为检测元件。二次仪表-----将测得的信号变送转换为可计量的标准电气信号并显示的仪表。即包括变送器和显示装置。25/1/21.72.2检测仪表的性能•仪表的性能指标通常用精确度、变差、灵敏度、重复性、稳定性、可靠性来描述。•测量过程-----利用一个已知的单位量(即标准量)与被测的同类量进行比较的过程。•测量误差-----在测量过程中测量结果与被测量的真值之间会有一定的差值。它反映了测量结果的可靠程度。25/1/21.82.2检测仪表的性能1.精确度又称精度，指的是仪表测量值与真值接近的准确程度，与误差相对而言，通常用相对百分误差表示。精确度是仪表的一个很重要质量指标，常用精度等级来规范和表示。精度等级就是最大相对误差去掉正负号和％，按国家统一规定划分的等级有0.005,0.02,0.05,0.1,0.2,0.25,0.35,0.5,1.0,1.5,2.5,4等。仪表精度等级一般都标志在仪表标尺或标牌上，如等，数字越小，说明精度越高。0.525/1/21.92.2检测仪表的性能2.指示变差变差指的是仪表被测变量（输入信号）多次从不同方向达到同一数值时，仪表指示值之间的最大差值，或是说仪表在外部条件保持不变情况下，被测参数由小到大变化和由大到小变化不一致的程度，两者之差即为仪表的变差。变差产生主要原因是仪表传动机构的间隙，运动部件的摩擦，弹性元件的滞后等，现在随着电子技术发展，这些原因将越来越少，特别是智能仪表中，变差作为仪表性能指标已是不重要的对象了。25/1/21.102.2检测仪表的性能3.重复性重复性是指在不同测量条件下，如不同方法，不同观测者，在不同的测量环境对同一被测的量进行检测时，得到测量结果的一致程度。与变差相反，随着智能仪表的发展，重复性将成为仪表的重要性能指标。25/1/21.112.2检测仪表的性能4.稳定性在规定工作条件下，仪表某些性能随时间保持不变的能力称未稳定性。仪表稳定性在我们化工仪表中是一个需重点关心的指标，由于化工企业的环境比较恶劣，压力、稳定及腐蚀性因素会使仪表部件随应用时间变长而保持稳定能力降低，仪表稳定性也会下降。25/1/21.122.2检测仪表的性能5.可靠性仪表可靠性是化工企业仪表专业重点关心的另一重要性能指标，仪表可靠性和仪表维护量是成反比的，仪表可靠，则仪表维护量就小。通常用平均无故障时间（MTBF）来描述仪表可靠性，MTBF越大，仪表可靠性越高。...
