中建八局轨道交通建设有限公司Dynamo培训VIP免费

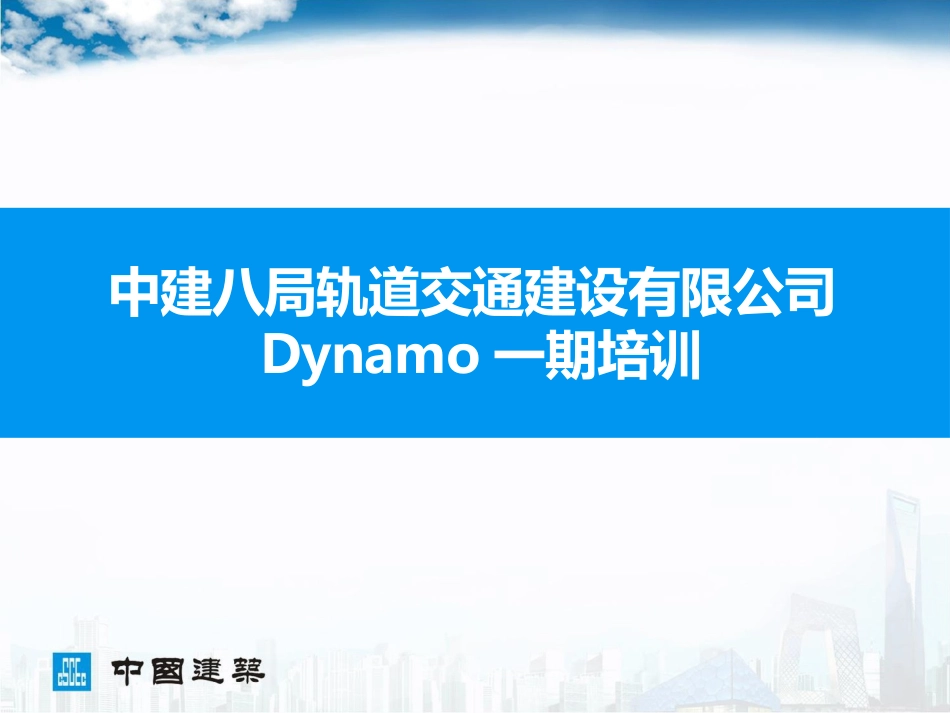

中建八局轨道交通建设有限公司Dynamo培训_第1页
1/88
中建八局轨道交通建设有限公司Dynamo培训_第2页
2/88

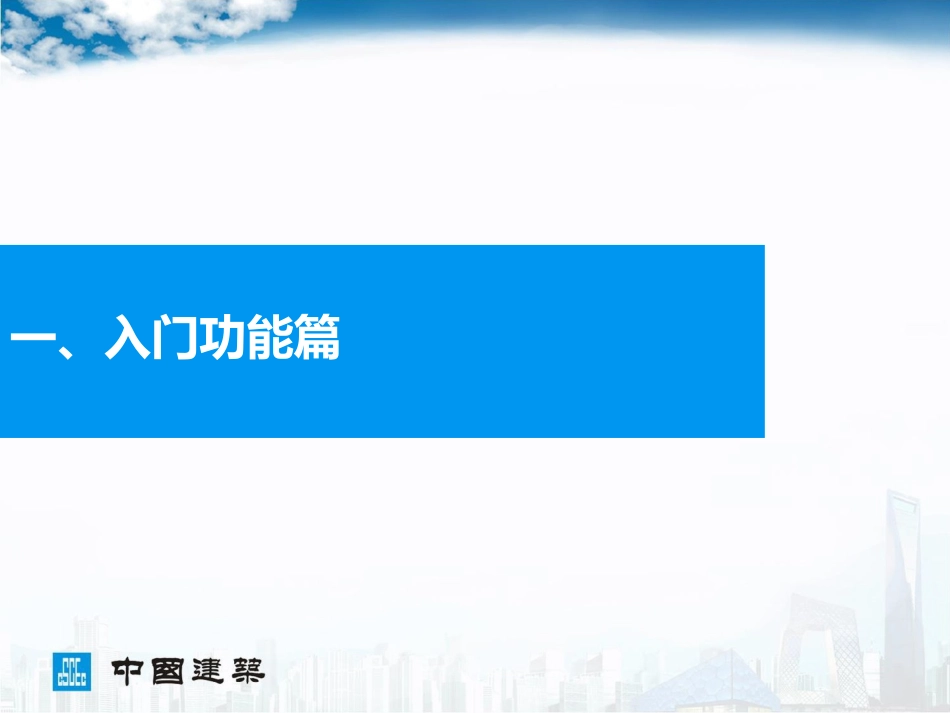

中建八局轨道交通建设有限公司Dynamo培训_第3页
3/88
中建八局轨道交通建设有限公司Dynamo一期培训主要内容CONTENTS一、入门功能篇二、基础入门篇三、实战应用篇一、入门功能篇1)你不可不知的Dynamo•BIM引领行业变革,Dynamo便是那火车头•2015年,在上海举办的Autodesk用户大会期间,新加坡Dynamo研发经理Ben做了一个用户体验课程,后又在台湾开了Dynamo培训课。从哪以后,不少人开始关注Dynamo的相关情报,其中的问题不外乎是以下两类:•Dynamo可以做什么?•Dynamo容易学吗?大家都在纷纷议论,Revit上的开源插件Dynamo,跟Rhino上的插件Grasshopper孰优孰劣。因为两个插件都可以让设计师用可视化编程界面开发自己的设计工具,很自然地,Dynamo经常被说成是Revit上的Grasshopper。这种比较看似精确,其实却掩盖了Rhino和Revit这两种平台在更深层次上的差别。Rhino的强项在于生成复杂几何形体,这在Grasshopper的扩展工具集中体现地淋漓尽至。而Dynamo要想在这方面跟Grasshopper做到类似程度,还有很长很长的路要早,因为创建自由几何形体并不是Revit的强项。Revit出色之处在于管理建筑信息,而且Dynamo可以在这方面让Revit做得更好。视频展示了Dynamo的几何参数设计和数据联动这两大运用点,这也是最常被拿来跟Grasshopper比较的功能。Dynamo的限制:一是,提供的可用于三维模型造型的方式太少;另一个限制是,在Dynamo中创建的对象不能全部直接在Revit中使用。因为在Revit中的对象有严谨的族群定义,这是面向对象而非图层导向的软件必须要遵守的原则,所以在Dynamo环境下创建出来的模型,虽然外观是符合使用者的设计概念或是需求,但是仍然需要使用者定义族群类型,告诉软件所建立的模型究竟是幕墙、屋顶、柱或只是复杂的几何曲线等。比如,在Revit中利用幕墙的竖梃来创建格栅吊顶时,虽然外观符合要求,也确实和现实中吊顶外型一样,进行面积算量也不是问题,但其终归是幕墙族类而不是天花板族类,在分类及参数信息上就是不一样。Dynamo应用方向:一、异型复杂结构二、建筑幕墙深化设计三、机电管线深化设计(精确定位)四、桥梁方向五、盾构隧道领域六、Dynamo+Civil3d建立三维地质模型七、Revit二次开发工具八、Excel数据交互媒介2)Dynamo界面介绍2017及以上的Revit版本中,Dynamo已经成为默认安装的插件,在Revit的安装过程中就自动安装了。用户可以在Revit“管理”面板下的“可视化编程”栏里找到Dynamo的按钮,启动Dynamo。•对于2015和2016版本的Revit来说,用户需要从http://dynamobim.org/网站上下载Dynamo的安装程序,安装完成后,在Revit“附加模块”面板中找到Dynamo的按钮,启动Dynamo。•Dyanmo2.0.0只支持2017及以上版本的Revit。•和Revit一样,Dynamo低版本打不开高版本文件。同时对于一些过时的版本,高版本也是打不开的。•1、菜单•2、快捷工具栏•3、节点库•4、程序执行栏•5、工作空间•节点库:•Dynamo节点库中包含了上百种节点,基本分为8个大类:•1、Analyze(分析节点)•2、BuiltIn(内置节点)•3、Core(核心节点)•4、Display(显示节点)•5、Geometry(几何图形节点)•6、office(办公软件相关节点)•7、Operator(运算节点)•8、Revit(Revit相关节点)•其中Revit节点是在Revit项目激活的情况下,才可以使用节点。如果使用的版本是DynamoStudio或者在未启动Revit的情况下打开Dynamo,节点库中没有Revit相关节点可供用户使用。•Dynamo节点大致分为三类:创建(加号表示)、操作(闪电符号表示)、查询(问号表示)。例如,Geometry大类下的Arc(圆弧)相关节点,创建栏包括通过不同生活方式生成圆弧节点,操作栏包括对已有圆弧进行编辑的节点,查询栏包括获取已有圆弧相关信息的节点。•[创建节点]例如“Rectangle.ByWidthLength”节点,通过输入长和宽创建矩形。此类节点命令的语法结构是:“创建的内容”+分隔符“.”+“创建所需的方法”。•[操作节点]例如“Curve.Path”节点,将平面内的封闭曲线进行填充,生成平面。接上述例子,创建的矩形可看作封闭曲线面,对该曲线进行填充操作,生成矩形平面。此类节点命令的语法结构是:“创建的内容”+分隔符“.”+“执行的操作”。•[查...
