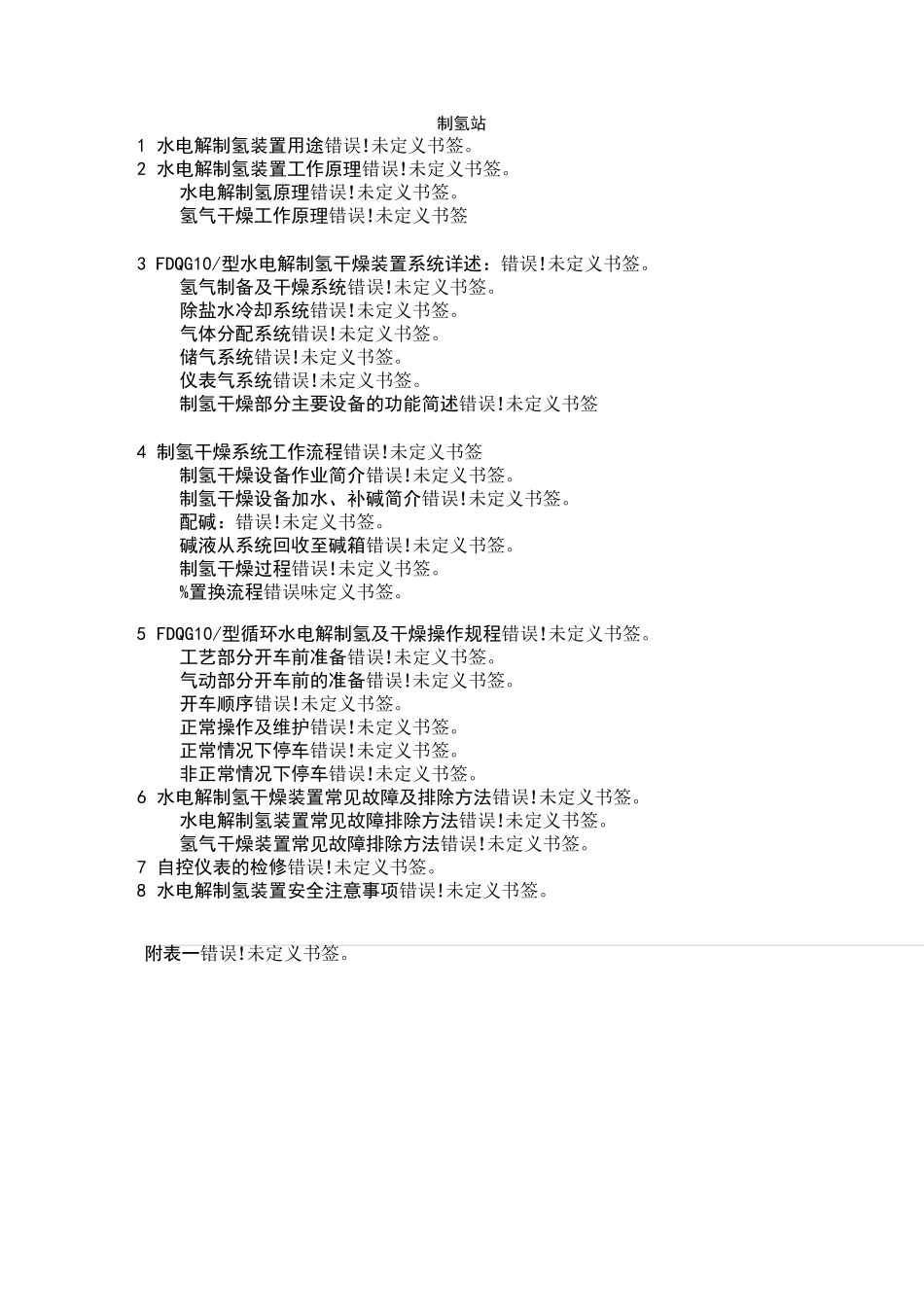

附表一错误!未定义书签。制氢站1水电解制氢装置用途错误!未定义书签。2水电解制氢装置工作原理错误!未定义书签。水电解制氢原理错误!未定义书签。氢气干燥工作原理错误!未定义书签3FDQG10/型水电解制氢干燥装置系统详述：错误!未定义书签。氢气制备及干燥系统错误!未定义书签。除盐水冷却系统错误!未定义书签。气体分配系统错误!未定义书签。储气系统错误!未定义书签。仪表气系统错误!未定义书签。制氢干燥部分主要设备的功能简述错误!未定义书签4制氢干燥系统工作流程错误!未定义书签制氢干燥设备作业简介错误!未定义书签。制氢干燥设备加水、补碱简介错误!未定义书签。配碱：错误!未定义书签。碱液从系统回收至碱箱错误!未定义书签。制氢干燥过程错误!未定义书签。%置换流程错误味定义书签。5FDQG10/型循环水电解制氢及干燥操作规程错误!未定义书签。工艺部分开车前准备错误!未定义书签。气动部分开车前的准备错误!未定义书签。开车顺序错误!未定义书签。正常操作及维护错误!未定义书签。正常情况下停车错误!未定义书签。非正常情况下停车错误!未定义书签。6水电解制氢干燥装置常见故障及排除方法错误!未定义书签。水电解制氢装置常见故障排除方法错误!未定义书签。氢气干燥装置常见故障排除方法错误!未定义书签。7自控仪表的检修错误!未定义书签。8水电解制氢装置安全注意事项错误!未定义书签。1水电解制氢装置用途水电解制氢装置所制氢气可广泛用于电力、电子、冶金、化工、建材、宇航、原子、气象等需要氢气的行业，做为冷却气、保护气、原料气、还原气和燃料气。2水电解制氢装置工作原理水电解制氢原理电解水是直流电通过KOH或NaOH水溶液将水分解为氢气和氧气的过程，其化学反应如下：阴极：2HO+2eTH+2OH-22阳极：2OH-2eTHO+1/2O22总反应式：HO=H+1/2O222氢气干燥工作原理氢气干燥是把水电解制取的氢气，利用分子筛采用常温吸附法去除氢气中的水份。其原理如下：由于水分子具有很强的极性，利用分子筛对水的强亲和力的特性，当含有水份的氢气通过分子筛床时，其中所含的水份被分子筛吸附，达到氢气干燥目的。由于当分子筛吸附水达到饱和后，需要再生才能重新使用，故本系统采用加热再生的方法，将分子筛中吸附的水份解析，从而达到干燥系统连续使用的目的。3FDQG1O/型水电解制氢干燥装置系统详述：系统由氢气制备及干燥系统、除盐水冷却系统、气体分配系统、储气系统、仪表气源系统五部分组成。氢气制备及干燥系统氢气制备及干燥系统主要由水电解制氢、干燥部分，供配电及控制部分和加水配碱部分构成。水电解制氢、干燥部分（制氢干燥装置框架）该部分由电解槽(00RAA10AM001),氢、氧分离器(00RAA10AT00400RAA10AT003),碱液过滤器(00RAA10AT00100RAA10AT002),碱液冷却器(00RAA10AC00100RAA10AC002),氢、氧气体冷却器(00RAA10AC00300RAA10AC004)，氢气、氧气捕滴器(00RAA10AT00500RAA10AT006),氢气、氧气汽水分离器(00RAA10AT00700RAA10AT008)，氢、氧碱液循环泵(00RAA10AP00100RAA10AP002),干燥器(00RAA10AT010、00RAA10AT011),气体干燥冷却器(00RAA10AC004、00RAA10AC006),氢气过滤器(00RAA10AT009)等和相关仪表、阀门组成。供配电及控制部分供配电部分由配电柜(1台)，动力柜(1台)，控制柜(1台)和整流柜(1台)组成。加水配碱部分(补水配碱系统框架)加水配碱部分由原料水箱(00RAF10BB001),碱液箱(00RAF10BB002),配碱泵(00RAF10AP002),补水泵(00RAF10AP001)组成。除盐水冷却系统除盐水冷却系统主要是由除盐冷却水箱(00RAE10BB001)、板式换热器(00RAE10AC001、00RAE10AC002)、循环泵(00RAE10AP001、00RAE10AP002、阀及相关仪表组成。它是保证制氢干燥系统中碱液冷却器(00RAA10AC001、00RAA10AC002)气体冷却器(00RAA10AC003、00RAA10AC004)和气体干燥冷却器(00RAA10AC004、00RAA10AC006)冷却水的用水。气体分配系统气体分配系统主要由压力调整器、压力变送器、自动球阀及相关仪表组成，为保证用户的正常供气该系统设置了两个接口分别供给汽轮机。经干燥系统处理后的氢气通过气体分配系统进入储气系统，并通过相关仪表检测实现储气系统工作压力均衡。当用户需要用气时，通过相关仪...
