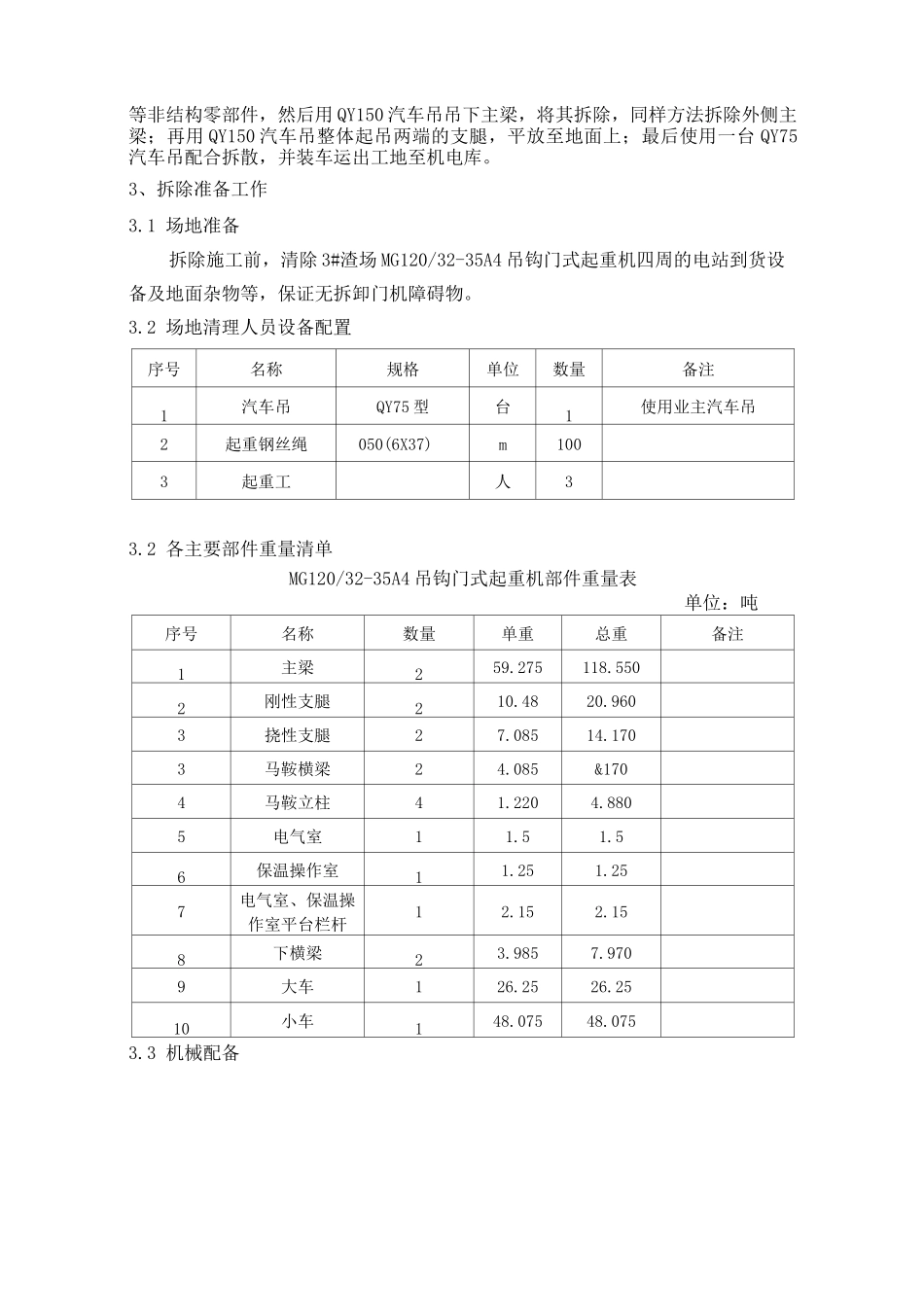

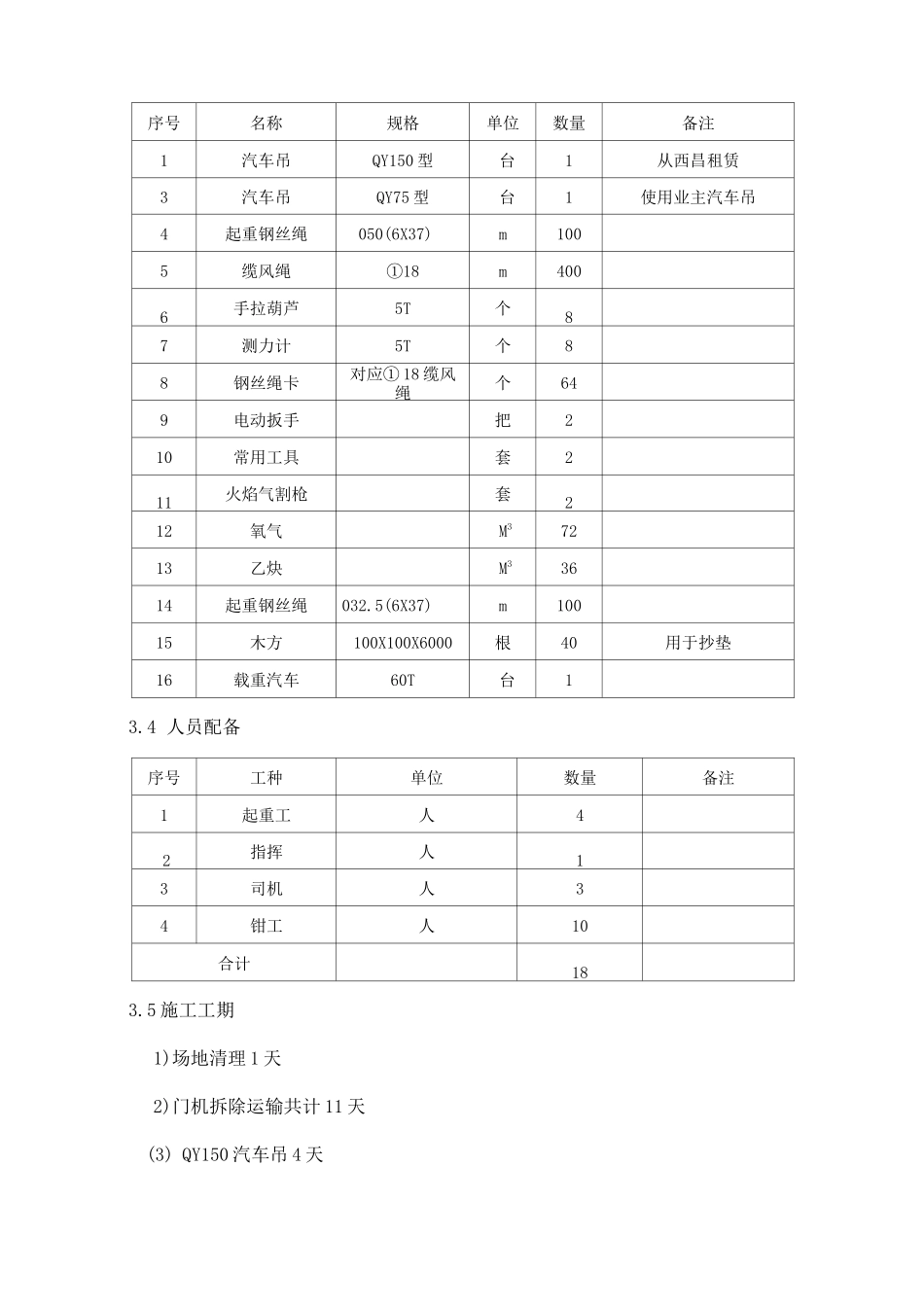

四川雅砻江官地水电站3#渣场MG120/32-35A4吊钩门式起重机拆除方案1、概述1.1编制依据⑴MG120/32-35A4吊钩门式起重机结构图纸⑵《起重机械安全规程》⑶实际勘测拆除现场地形⑷机械、电气维护要求1.2工程概况用于四川雅砻江官地水电站施工的MG120/32-35A4吊钩门式起重机，由新乡市起重设备厂有限责任公司制造，跨度35m，起升高度15/16.5m。门式起重机由四大部分组成，即起重天车、主梁、支腿、行走大车等。支腿采用刚性支腿与挠性支腿组合方式，高度15.822m，上口宽4.4m，下口宽度12.0m。刚性支腿2件，单件重量10.48T,挠性支腿2件，单件重量7.085T。支腿下部大车行走机构为四轮双轨式结构。支腿上部主梁为两片A型桁架梁，两主梁端部以马鞍梁横向连接，梁长9.856m，梁高6.7m。马鞍横梁共2件，单件重量4.085T，马鞍立柱共4件，单件重量1.22T，每片主梁由三段组成，其总长度分别为55m。单片主梁重量为59.275T。1.3工程难点（1）经现场技术人员检查，MG120/32-35A4吊钩门式起重机在安装过程中，采用了大量的焊接工艺，导致门机拆卸困难，必须高空配割才能进行拆卸工作。（2）门机主梁两端端梁由联接螺栓把合，需搭设脚手架进行拆除。2、拆除总体方案MG120/32-35A4吊钩门式起重机拆除采用先用缆风绳固定支腿，再用吊车配合将单根主梁整体吊下，放到地面上拆除解体后运出工地的施工方法。根据起吊重量、高度及现工地起重设备配置情况，拟采用一台QY75及一台QY150汽车吊完成本次拆除工作。首先将门式起重机停放到承台外侧位置，支腿四个脚的行走大车采用夹轨器固定，防止倾翻。行走大车下横梁各用4件20a工字钢焊接固定，每个支腿各设置四道缆风。使用QY150汽车吊分别拆下卷扬机、起重天车、钢轨、操作室、走道平台等非结构零部件，然后用QY150汽车吊吊下主梁，将其拆除，同样方法拆除外侧主梁；再用QY150汽车吊整体起吊两端的支腿，平放至地面上；最后使用一台QY75汽车吊配合拆散，并装车运出工地至机电库。3、拆除准备工作3.1场地准备拆除施工前，清除3#渣场MG120/32-35A4吊钩门式起重机四周的电站到货设备及地面杂物等，保证无拆卸门机障碍物。3.2场地清理人员设备配置序号名称规格单位数量备注1汽车吊QY75型台1使用业主汽车吊2起重钢丝绳050(6X37)m1003起重工人33.2各主要部件重量清单MG120/32-35A4吊钩门式起重机部件重量表单位：吨序号名称数量单重总重备注1主梁259.275118.5502刚性支腿210.4820.9603挠性支腿27.08514.1703马鞍横梁24.085&1704马鞍立柱41.2204.8805电气室11.51.56保温操作室11.251.257电气室、保温操作室平台栏杆12.152.158下横梁23.9857.9709大车126.2526.2510小车148.07548.0753.3机械配备序号名称规格单位数量备注1汽车吊QY150型台1从西昌租赁3汽车吊QY75型台1使用业主汽车吊4起重钢丝绳050(6X37)m1005缆风绳①18m4006手拉葫芦5T个87测力计5T个88钢丝绳卡对应①18缆风绳个649电动扳手把210常用工具套211火焰气割枪套212氧气M37213乙炔M33614起重钢丝绳032.5(6X37)m10015木方100X100X6000根40用于抄垫16载重汽车60T台13.4人员配备序号工种单位数量备注1起重工人42指挥人13司机人34钳工人10合计183.5施工工期1)场地清理1天2)门机拆除运输共计11天(3)QY150汽车吊4天(4)QY75汽车吊5天(5)载重汽车2天4、拆除作业4.1支腿支撑加固4.1.1风荷载计算MG100/10-36A4型门式起重机拆除跨时较短，施工过程中，按六级风考虑：查风速与风级对照表，V=13.8m/s;根据《桥通规》4.3.7条，考虑地面粗糙度类10别和梯度风的风速高度变化修正系数k根据表4.3.7-3取1.39(高度40m)，阵风2风速系数k取1.38。5贝JV=kXkXV=26.5m/sd2510Y=0・e-0.0001h=0・e—0.0001X40二0・W=YV2/(2g)二0.X26.52/(2X9.81)=0.428kN/njddA=2X29.3X0.6X1.5=52.74m2F=WA=0.428X52.74=22.57kNd4.1.2各缆风绳受力计算“支腿加固受力计算表”计算思路为：假定钢丝绳处于完全弹性变形状态在无风或微风状态下，对缆风绳施加初拉力，然后在风荷载作用下，使支腿产生一个沿轨道的转角，造成缆风绳产生相对应变，从而计算出缆风绳拉力的变化值和初拉力叠加后即为缆风绳此时所受拉力(当拉力值小于零时，取零值)，该拉力作用下，可...
