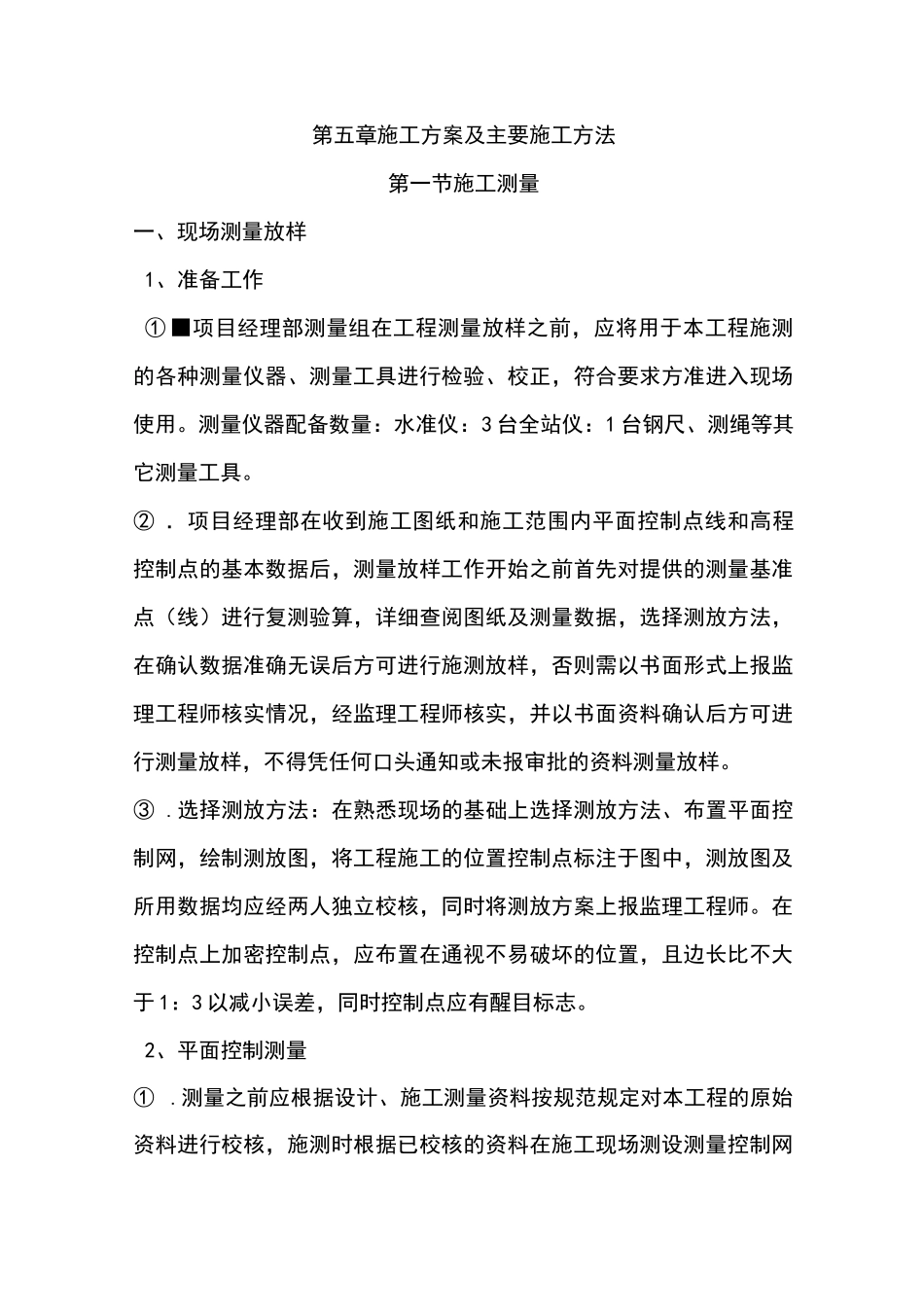

第五章施工方案及主要施工方法第一节施工测量一、现场测量放样1、准备工作①■项目经理部测量组在工程测量放样之前，应将用于本工程施测的各种测量仪器、测量工具进行检验、校正，符合要求方准进入现场使用。测量仪器配备数量：水准仪：3台全站仪：1台钢尺、测绳等其它测量工具。②．项目经理部在收到施工图纸和施工范围内平面控制点线和高程控制点的基本数据后，测量放样工作开始之前首先对提供的测量基准点（线）进行复测验算，详细查阅图纸及测量数据，选择测放方法，在确认数据准确无误后方可进行施测放样，否则需以书面形式上报监理工程师核实情况，经监理工程师核实，并以书面资料确认后方可进行测量放样，不得凭任何口头通知或未报审批的资料测量放样。③.选择测放方法：在熟悉现场的基础上选择测放方法、布置平面控制网，绘制测放图，将工程施工的位置控制点标注于图中，测放图及所用数据均应经两人独立校核，同时将测放方案上报监理工程师。在控制点上加密控制点，应布置在通视不易破坏的位置，且边长比不大于1：3以减小误差，同时控制点应有醒目标志。2、平面控制测量①.测量之前应根据设计、施工测量资料按规范规定对本工程的原始资料进行校核，施测时根据已校核的资料在施工现场测设测量控制网基准点，控制网基准点布设安全可靠、埋设牢固，并有明显易识别的标识，以防被破坏，又要便于施工放样，如施工中有被破坏的可能，则应做好引测桩布设结。3、测量（放样）①.做好放样前的准备工作，工具、材料、仪器准备齐全，所需施测点的数据需事先进行内业计算。②.以场内布设导线控制点为测站，用极坐标法施放待测点，测定后需进行校核，其精度相对于基本控制点允许误差应在规范允许范围内。4、高程控制测量：①■依据监理工程师提供的场内导线控制点高程，对加密布设高程控制网时，宜布设成附合路线网，按三等水准要求测量。②.每测站及时计算误差及前后视距，当满足要求后方可进行下一站测量。③.外业成果的整理与平差计算，外业测量完毕进行闭合计算，合格后方进行平差计算，汇成成果表报监理工程师复测审核。④.所有测量记录手簿应近规范填写，手簿中记载的项目和原始观测数据必须字迹清晰、端正、填写齐全。测量手簿由两人独立校核、检查。⑤■高程控制网布设完成后，应将下列资料整理归档：a、原始观测记录；b、仪器校正资料；C、水准网络图和点位说明资料；d、平差计算和精度评定资料：e、技术工作小结。第二节管道施工一、施工工艺流程定位放线T沟槽开挖T沟底夯实T安装准备T清扫管膛、管件、就位T管道连接T管道检验与试压T阀门安装T给水构筑物砌筑T管沟夯填T管道消毒冲洗T验收。二、土方开挖采用1.0m3反铲挖掘机根据管径不同开挖不同宽度的沟槽，单侧抛土方。(1)给水管道一般直接铺设在未经扰动的天然基土上，如槽底为岩石或坚硬地基时，管身下方需铺设200血中砂垫层。砂基角度为90。。如遇软土地基，应及时通知设计单位并另做地基处理。(2)管道遇填河塘段，将塘底2m范围内的淤泥全部清除后，用素黄土换填，并分层夯实(层厚30cm)；塘底淤泥深度超过2m的，清淤2m后，以下部分用块石挤淤(50cm),后在用素黄土换填并分层夯实。换填部分回填土的密实度为93%。沟槽开挖时应做好场地和沟槽排水工作，雨季应昼夜排水，严防沟槽内积水；管沟底要求原状土，且在施工排水过程中未受扰动；机械挖土时不准超挖，要求人工清底；沟槽严禁晾槽，不应泡水。三、基槽土方开挖应注意事项：1、按照监理工程师批准的施工总布置设计进行，结合施工开挖区，合理确定开挖方法和开挖运输机械的运行路线及土料堆放场，规划好开挖区域的施工道路。2、开挖过程中，施工人员应经常校核测量开挖平面位置、平面尺寸、水平标高、控制桩号、平面平整度、水准点和边坡坡度等是否符合施工图纸的要求。3、除另有规定外，所有主体工程建筑物的基础开挖均应在晴好天气进行施工。在阴雨天施工中，制定保证基础工程质量和安全施工的技术措施，有效防止雨水冲刷边坡和侵蚀地基土壤。4、明挖应从上至下分层分段依次进行，严禁自下而上或采取倒悬的开挖方法，施工中随时作成一定的坡度，以利排水，开挖过程中应...
