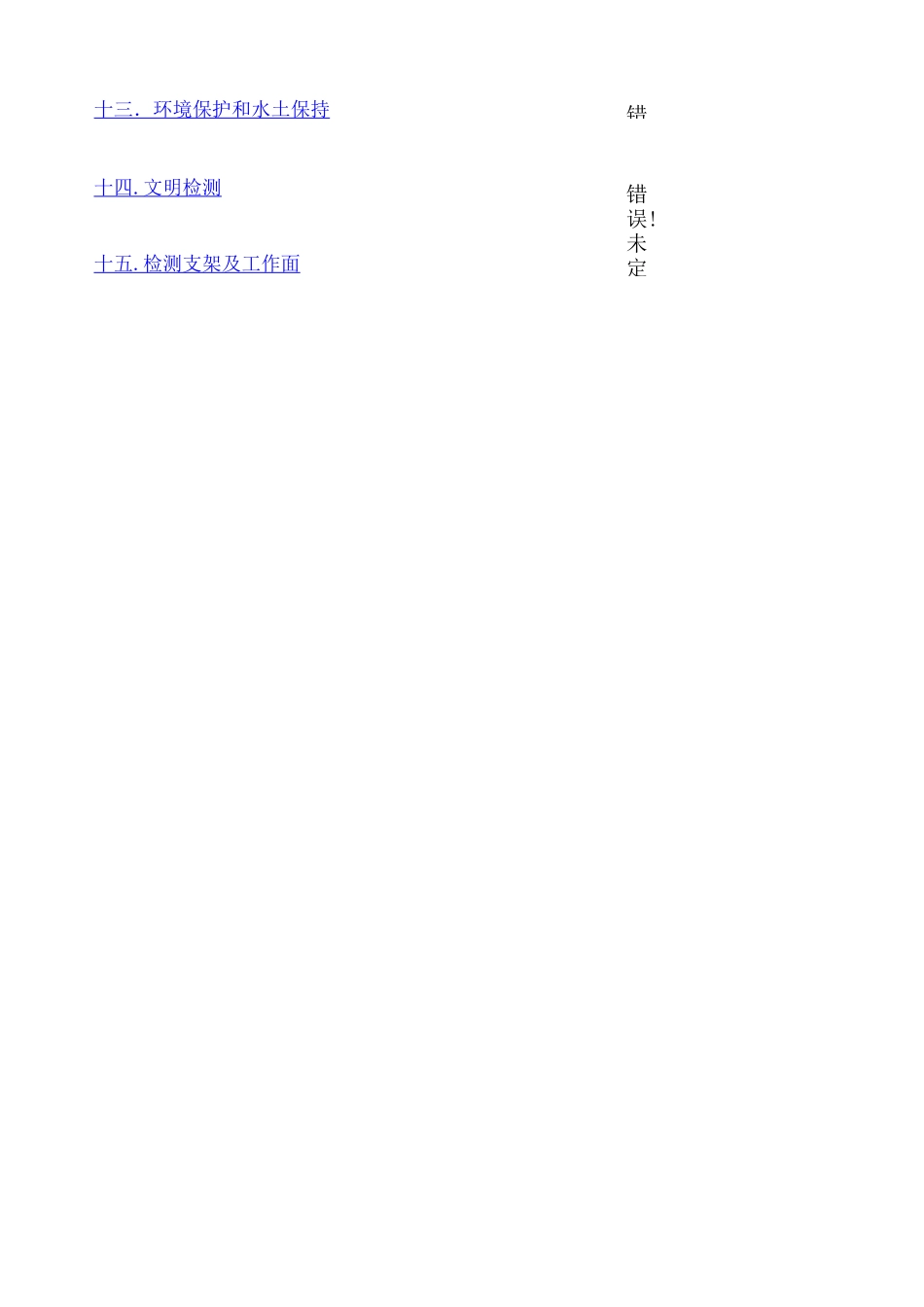

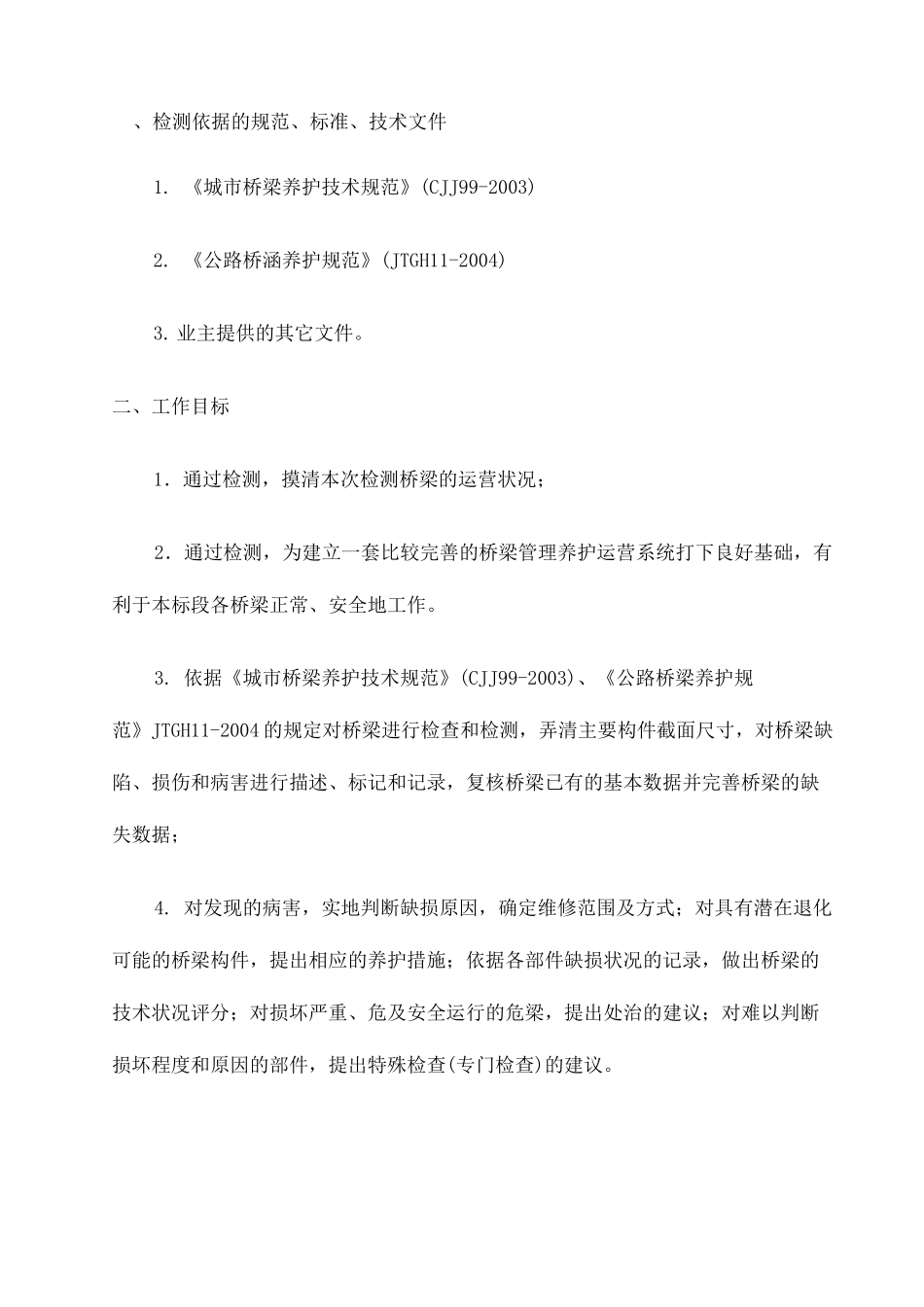

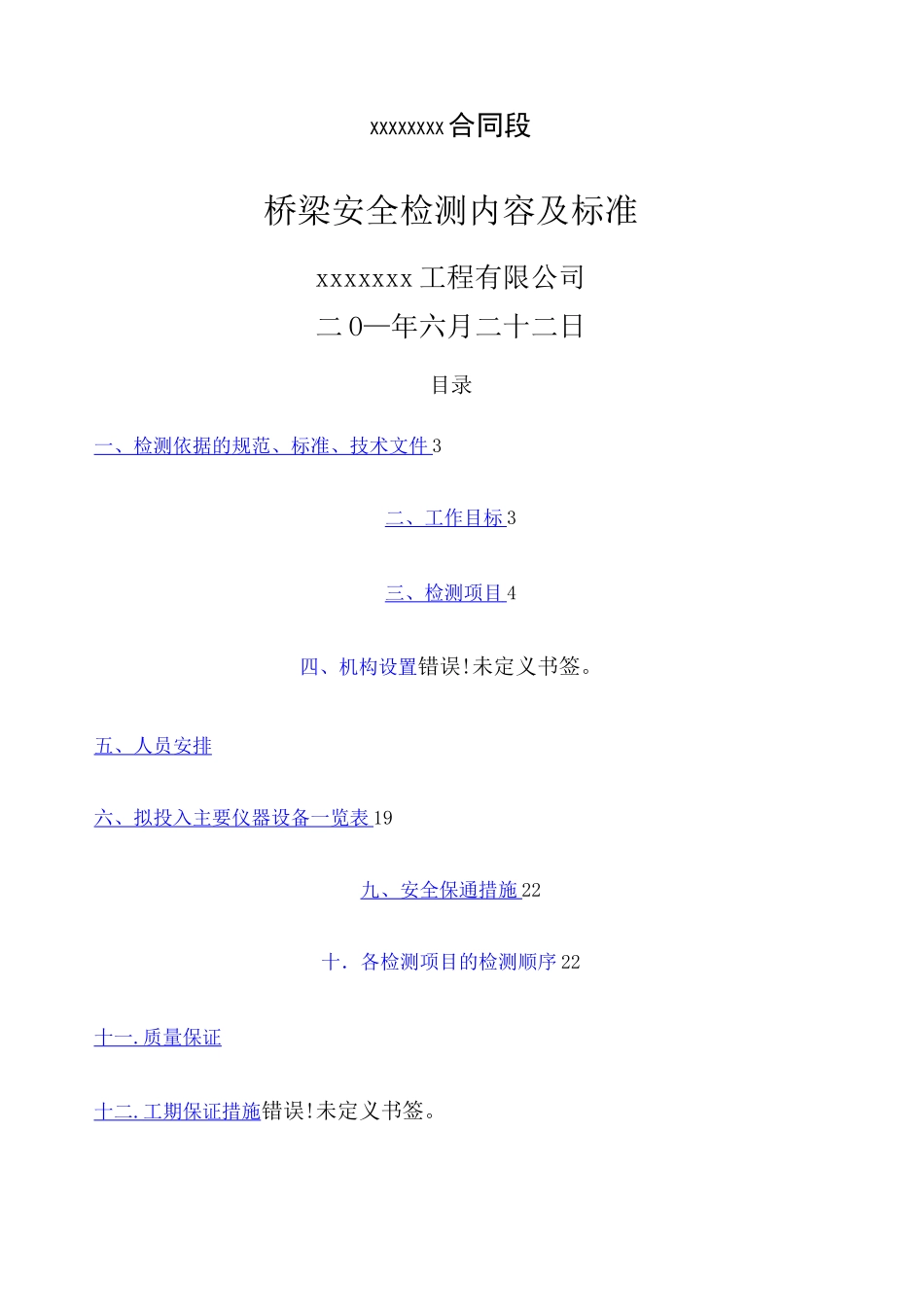

XXXXXXXX合同段桥梁安全检测内容及标准xxxxxxx工程有限公司二O—年六月二十二日目录一、检测依据的规范、标准、技术文件3二、工作目标3三、检测项目4四、机构设置错误!未定义书签。五、人员安排六、拟投入主要仪器设备一览表19九、安全保通措施22十．各检测项目的检测顺序22十一.质量保证十二.工期保证措施错误!未定义书签。错错误!未定十三．环境保护和水土保持十四.文明检测十五.检测支架及工作面、检测依据的规范、标准、技术文件1.《城市桥梁养护技术规范》(CJJ99-2003)2.《公路桥涵养护规范》(JTGH11-2004)3.业主提供的其它文件。二、工作目标1．通过检测，摸清本次检测桥梁的运营状况；2．通过检测，为建立一套比较完善的桥梁管理养护运营系统打下良好基础，有利于本标段各桥梁正常、安全地工作。3.依据《城市桥梁养护技术规范》(CJJ99-2003)、《公路桥梁养护规范》JTGH11-2004的规定对桥梁进行检查和检测，弄清主要构件截面尺寸，对桥梁缺陷、损伤和病害进行描述、标记和记录，复核桥梁已有的基本数据并完善桥梁的缺失数据；4.对发现的病害，实地判断缺损原因，确定维修范围及方式；对具有潜在退化可能的桥梁构件，提出相应的养护措施；依据各部件缺损状况的记录，做出桥梁的技术状况评分；对损坏严重、危及安全运行的危梁，提出处治的建议；对难以判断损坏程度和原因的部件，提出特殊检查(专门检查)的建议。三、检测内容(一)桥梁结构检测根据《城市桥梁养护技术规范》(CJJ99-2003)和《公路桥梁养护规范》JTGH11-2004,对本次检测桥梁制定检测项目，如下页框图所示。详细内容见下列各表。1.桥面系表4-1桥面系检测部位、检测项目及参照规范或标准部件检测项目定义、特征或检测要点参照规范或标准桥面铺装网裂或龟裂桥面产生交错裂缝，把桥面分割成网状的碎块《公路桥梁养护规范》JTGH11—2004波浪及车辙桥表面有规则的纵向起伏或局部拥起及沿轮迹处的路表凹陷同上坑槽桥面材料失散后形成凹坑，但没有贯穿桥面同上部件检测项目定义、特征或检测要点参照规范或标准碎裂或破碎前面出现成裂缝，缝间路面已裂成碎块同上洞穴桥面开裂或破损形成贯穿桥面的洞穴同上桥面贯通横缝与桥面道路中线大致垂直并且在横向可能贯通整个桥面的裂缝，有时有少量支缝同上桥面贯通纵缝与桥面道路中线大致垂直并且在横向可能贯通整个桥面的裂缝，有时有少量支缝同上桥头平顺桥头沉降桥梁与道路连线处形成高差《公路桥梁养护规范》JTGH11—2004台背下沉值道路路面在桥梁台背回填处出现沉降的深度同上部件检测项目定义、特征或检测要点参照规范或标准伸缩缝螺帽松动带螺栓的伸缩缝装置中原本紧固的螺帽产生松动《公路桥梁养护规范》JTGH11—2004缝内沉积物阻塞垃圾泥土等杂物进入伸缩缝造成伸缩缝阻塞同上接缝处铺装碎边桥梁接焊处桥面边缘出现破碎损坏同上接缝咼差伸缩装置高差；伸缩装置保护带与桥面的高差同上钢材料翘曲变形伸缩缝内的钢材料构件产生不均匀应变而形成非正常的弯曲或扭曲变形《公路桥梁养护规范》JTGH11—2004结构缝宽伸缩缝在设计时预留的正常缝宽同上伸缩缝处异常声响伸缩缝结构在车辆经过时发出非正常声响同上部件检测项目定义、特征或检测要点参照规范或标准排水系统防水层设置于桥面铺装内的水泥或沥青混凝土的防水结构层《公路桥梁养护规范》JTGH11—2004残缺脱落排水设施残缺不全或脱落同上桥面积水桥面雨水不能及时排水而形成积水同上泄水管阻塞垃圾泥土等杂物进入泄水管造成泄水管阻塞同上栏杆、护栏或防撞墙露筋锈蚀钢筋混凝土材料的栏杆、护栏或防撞墙表面混凝土剥落露出内嵌的钢筋且钢筋产生锈蚀《公路桥梁养护规范》JTGH11—2004松动错位原本固定在桥面的栏杆、护栏或防撞墙产生松动或位置错动同上丢失残缺栏杆或护栏的构件损坏后丢失使得栏杆或护栏残缺不全同上2.上部结构表4-2上部结构检测部位、检测项目及参照规范或标准部件检测项目定义、特征或检测要点参照规范或标准PC或RC梁式构件材料性能混凝土强度混凝土抗压强度值《公路工程质量检验评定标准》JTGF80/1—2004混凝土保护层混凝土构件表面至内嵌钢筋的距离同上钢筋位置分布混凝土构件内嵌钢筋的分布密度和位置...
