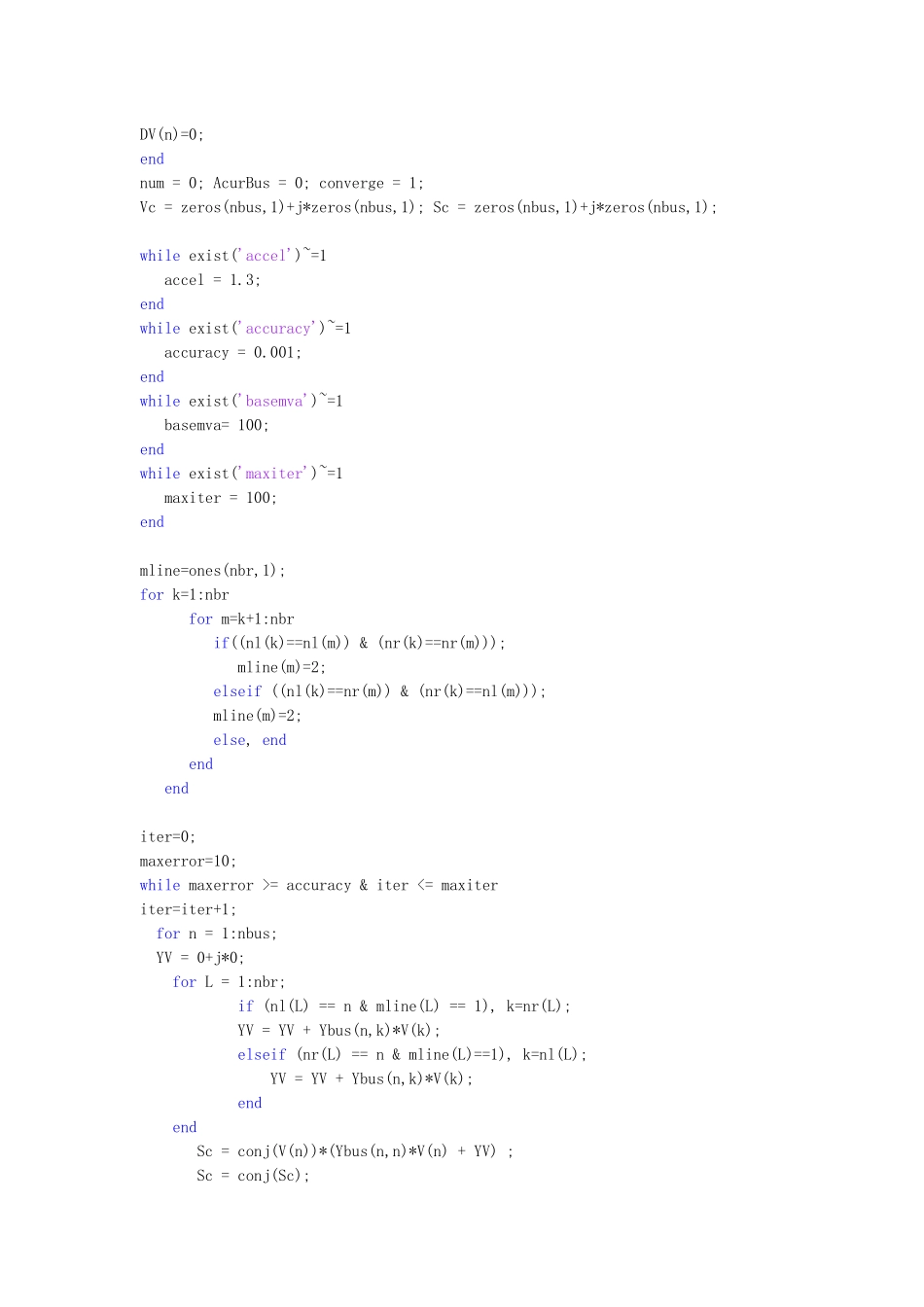

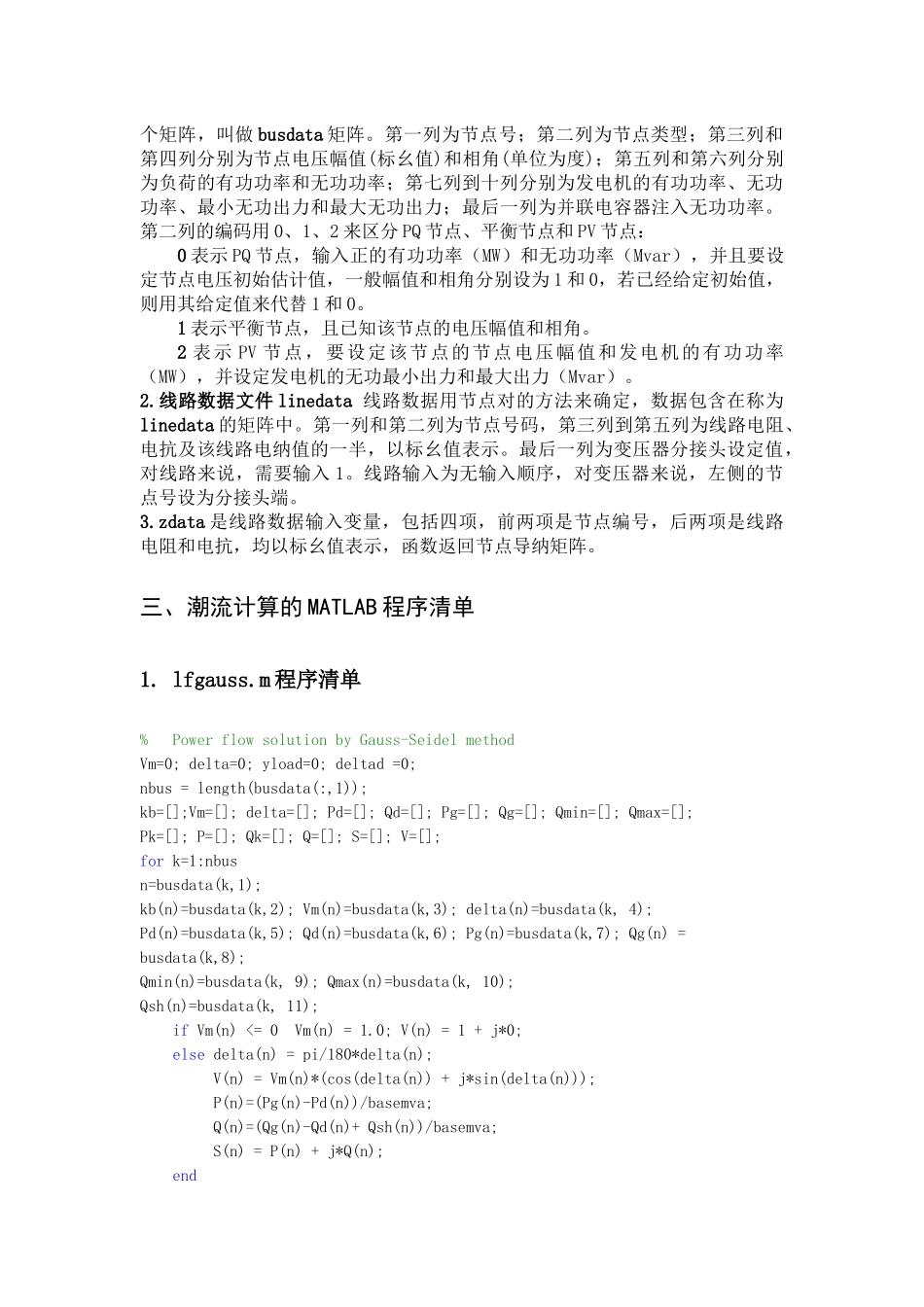

电力系统潮流计算的MATLAB辅助程序设计潮流计算，通常指负荷潮流，是电力系统分析和设计的主要组成部分，对系统规划、安全运行、经济调度和电力公司的功率交换非常重要。此外，潮流计算还是其它电力系统分析的基础，比如暂态稳定，突发事件处理等。现代电力系统潮流计算的方法主要:高斯法、牛顿法、快速解耦法和MATLAB的M语言编写的MATPOWER4.1，这里主要介绍高斯法、牛顿法和快速解耦法。高斯法的程序是lfgauss，其与lfybus、busout和lineflow程序联合使用求解潮流功率。lfybus、busout和lineflow程序也可与牛顿法的lfnewton程序和快速解耦法的decouple程序联合使用。(读者可以到MATPOWER主页下载MATPOWER4.1,然后将其解压到MATLAB目录下，即可使用该软件进行潮流计算)一、高斯-赛德尔法潮流计算使用的程序：高斯-赛德法的具体使用方法读者可参考后面的实例，这里仅介绍各程序的编写格式:lfgauss：该程序是用高斯法对实际电力系统进行潮流计算，需要用到busdata和linedata两个文件。程序设计为输入负荷和发电机的有功MW和无功Mvar，以及节点电压标幺值和相角的角度值。根据所选复功率为基准值将负荷和发电机的功率转换为标幺值。对于PV节点，如发电机节点，要提供一个无功功率限定值。当给定电压过高或过低时，无功功率可能超出功率限定值。在几次迭代之后(高斯-塞德尔迭代为10次)，需要检查一次发电机节点的无功出力，如果接近限定值，电压幅值进行上下5%的调整，使得无功保持在限定值内。lfybus：这个程序需要输入线路参数、变压器参数以及变压器分接头参数。并将这些参数放在名为linedata的文件中。这个程序将阻抗转换为导纳，并得到节点导纳矩阵。busout：该程序以表格形式输出结果，节点输出包括电压幅值和相角，发电机和负荷的有功和无功功率，以及并联电容器或电抗器的有功和无功功率。lineflow：该程序输出线路的相关数据，程序设计输出流入线路终端的有功和无功的功率、线损以及节点功率，还包含整个系统的有功和无功损耗。lfnewton是牛顿-拉夫逊法对实际电力系统潮流计算开发的程序，数据准备和程序格式和高斯-赛德尔法一样，包括程序lfybus，busout和lineflow。decouple是快速解耦法对实际电力系统潮流计算开发的程序，同高斯法和牛顿法一样需要用到三个程序：lfybus、busout、lineflow。二、数据准备为了在MATLAB环境下用高斯法进行潮流计算，必须定义下列变量：基准功率，功率允许误差，加速因子和最大迭代次数。上述变量命名(小写字母)为：basemva、accuracy、accel和maxiter，一般规定为：basemva=100；accuracy=0.001；accel=1.6；maxiter=80；输入文件准备的第一步是给节点编号，节点号码必须是连续的，但节点数据输入不一定按顺序来编写。此外，还需要下列数据文件：1.节点数据文件busdata：节点信息输入格式为单行输入，输入的数据形成一个矩阵，叫做busdata矩阵。第一列为节点号；第二列为节点类型；第三列和第四列分别为节点电压幅值(标幺值)和相角(单位为度)；第五列和第六列分别为负荷的有功功率和无功功率；第七列到十列分别为发电机的有功功率、无功功率、最小无功出力和最大无功出力；最后一列为并联电容器注入无功功率。第二列的编码用0、1、2来区分PQ节点、平衡节点和PV节点：0表示PQ节点，输入正的有功功率（MW）和无功功率（Mvar），并且要设定节点电压初始估计值，一般幅值和相角分别设为1和0，若已经给定初始值，则用其给定值来代替1和0。1表示平衡节点，且已知该节点的电压幅值和相角。2表示PV节点，要设定该节点的节点电压幅值和发电机的有功功率（MW），并设定发电机的无功最小出力和最大出力（Mvar）。2.线路数据文件linedata线路数据用节点对的方法来确定，数据包含在称为linedata的矩阵中。第一列和第二列为节点号码，第三列到第五列为线路电阻、电抗及该线路电纳值的一半，以标幺值表示。最后一列为变压器分接头设定值，对线路来说，需要输入1。线路输入为无输入顺序，对变压器来说，左侧的节点号设为分接头端。3.zdata是线路数据输入变量，包括四项，前两项是节点编号，后两项是线路电阻和电抗，均以标幺值表示，函数返回节点导纳矩阵。...
