使用Cisco-Packet-Tracer之图解PDUs的使用VIP免费

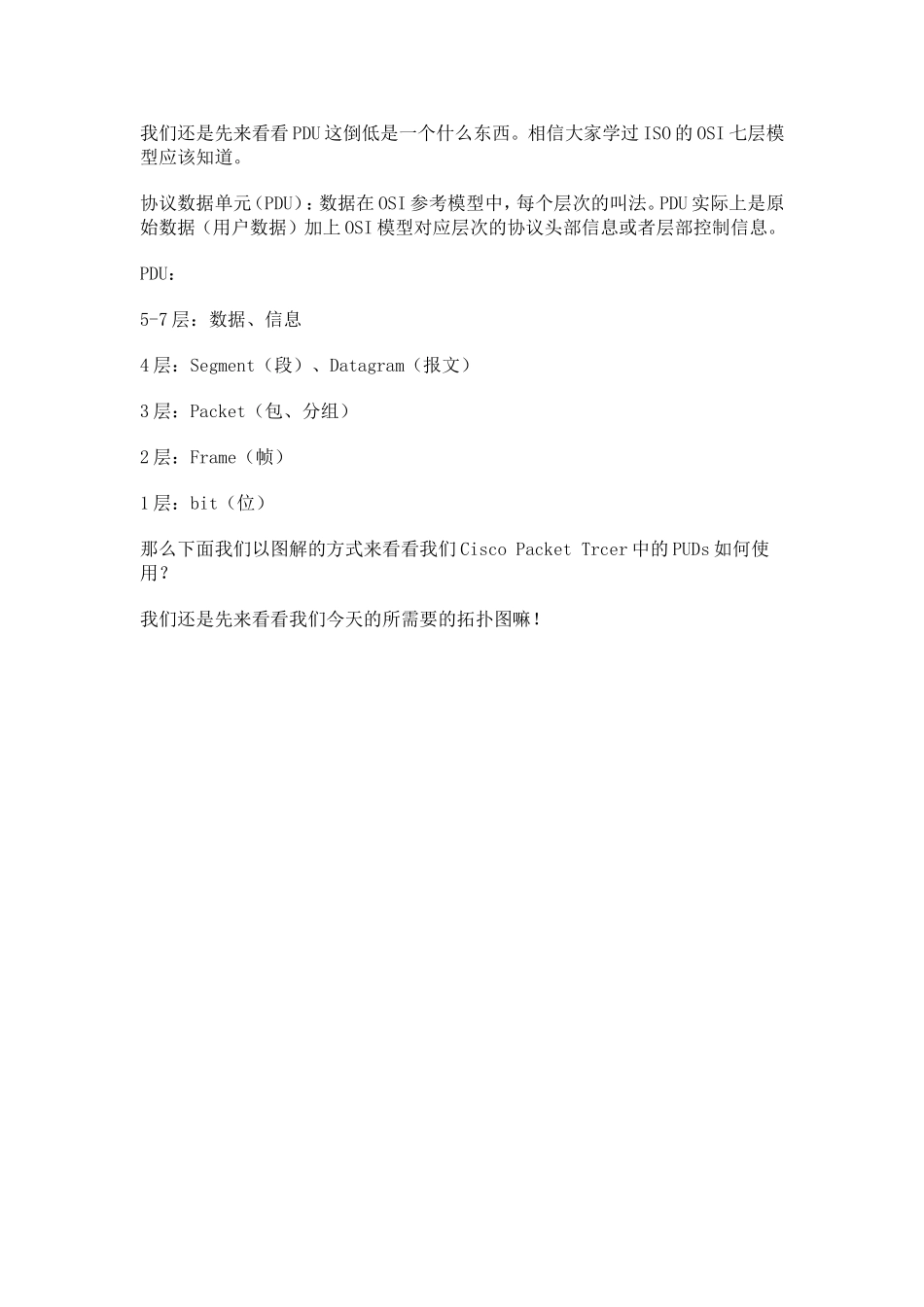

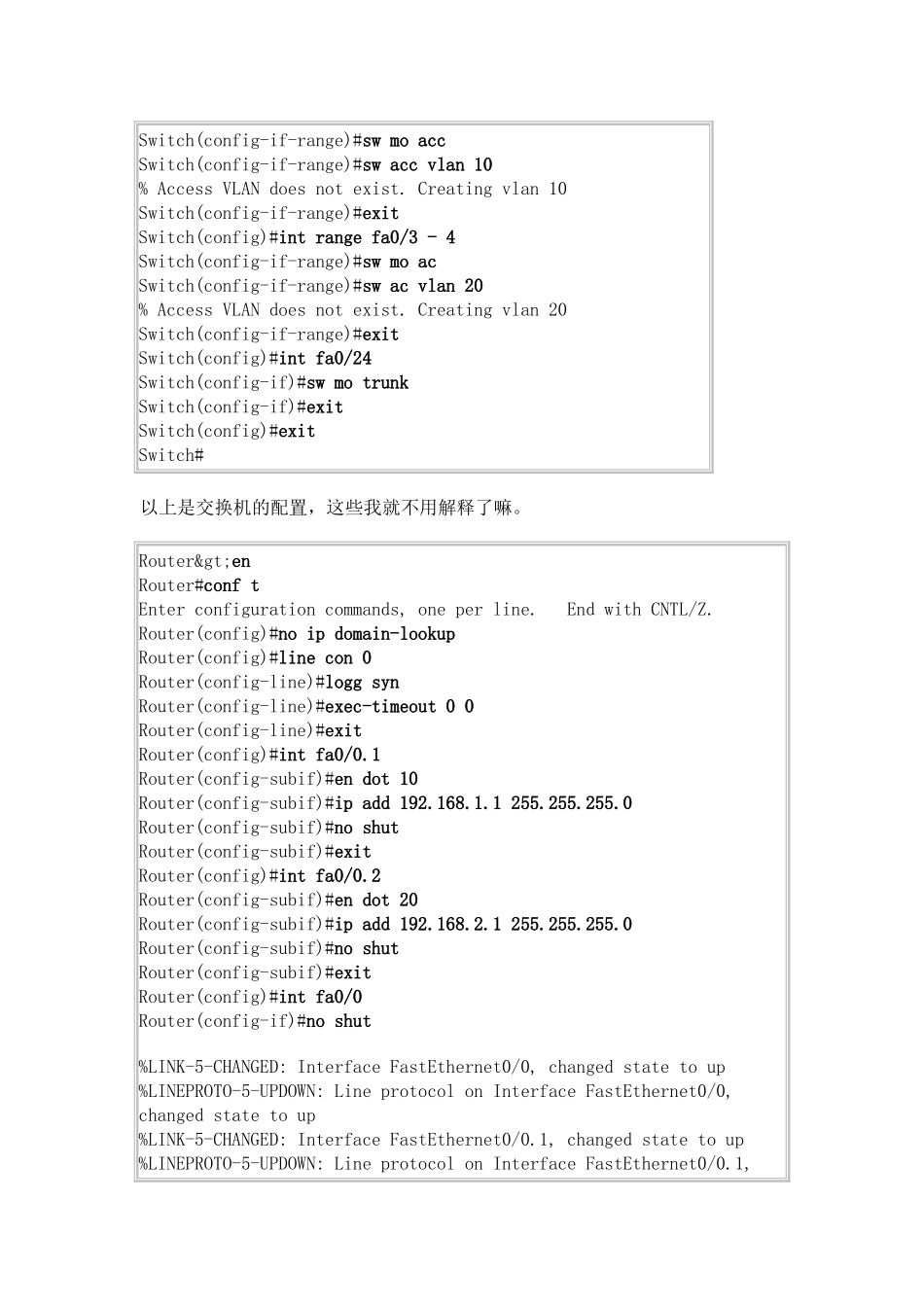

我们还是先来看看PDU这倒低是一个什么东西。相信大家学过ISO的OSI七层模型应该知道。协议数据单元（PDU）：数据在OSI参考模型中，每个层次的叫法。PDU实际上是原始数据（用户数据）加上OSI模型对应层次的协议头部信息或者层部控制信息。PDU：5-7层：数据、信息4层：Segment（段）、Datagram（报文）3层：Packet（包、分组）2层：Frame（帧）1层：bit（位）那么下面我们以图解的方式来看看我们CiscoPacketTrcer中的PUDs如何使用？我们还是先来看看我们今天的所需要的拓扑图嘛！需求很简单：PC0与PC1属于VLAN10PC2与PC3属于VLAN20然后通过2621XM做一个单臂路由。与路由器相连一台服务器，等一会我们需要去访问我们这台服务器。那么需求我们已经知道了，我们来看看，基本配置。Switch>Switch>enSwitch#conftEnterconfigurationcommands,oneperline.EndwithCNTL/Z.Switch(config)#intrangefa0/1-2Switch(config-if-range)#swmoaccSwitch(config-if-range)#swaccvlan10%AccessVLANdoesnotexist.Creatingvlan10Switch(config-if-range)#exitSwitch(config)#intrangefa0/3-4Switch(config-if-range)#swmoacSwitch(config-if-range)#swacvlan20%AccessVLANdoesnotexist.Creatingvlan20Switch(config-if-range)#exitSwitch(config)#intfa0/24Switch(config-if)#swmotrunkSwitch(config-if)#exitSwitch(config)#exitSwitch#以上是交换机的配置，这些我就不用解释了嘛。Router>enRouter#conftEnterconfigurationcommands,oneperline.EndwithCNTL/Z.Router(config)#noipdomain-lookupRouter(config)#linecon0Router(config-line)#loggsynRouter(config-line)#exec-timeout00Router(config-line)#exitRouter(config)#intfa0/0.1Router(config-subif)#endot10Router(config-subif)#ipadd192.168.1.1255.255.255.0Router(config-subif)#noshutRouter(config-subif)#exitRouter(config)#intfa0/0.2Router(config-subif)#endot20Router(config-subif)#ipadd192.168.2.1255.255.255.0Router(config-subif)#noshutRouter(config-subif)#exitRouter(config)#intfa0/0Router(config-if)#noshut%LINK-5-CHANGED:InterfaceFastEthernet0/0,changedstatetoup%LINEPROTO-5-UPDOWN:LineprotocolonInterfaceFastEthernet0/0,changedstatetoup%LINK-5-CHANGED:InterfaceFastEthernet0/0.1,changedstatetoup%LINEPROTO-5-UPDOWN:LineprotocolonInterfaceFastEthernet0/0.1,changedstatetoup%LINK-5-CHANGED:InterfaceFastEthernet0/0.2,changedstatetoup%LINEPROTO-5-UPDOWN:LineprotocolonInterfaceFastEthernet0/0.2,changedstatetoupRouter(config-if)#Router(config-if)#exitRouter(config)#intfa0/1Router(config-if)#ipadd192.168.3.1255.255.255.0Router(config-if)#noshut%LINK-5-CHANGED:InterfaceFastEthernet0/1,changedstatetoup%LINEPROTO-5-UPDOWN:LineprotocolonInterfaceFastEthernet0/1,changedstatetoupRouter(config-if)#Router(config-if)#exitRouter(config)#好了现我们这些基本都已经配置完成了。我们来看看我们的这个PDU如何来实现呢？在我们CiscoPacketTracer的右下角有一个“Realtime（实时）”，我们点击它后面的那个图标。当我们点击后面那个图标以后我们会看见如下所示：这样一个模拟窗口。我们现在从PC0pingPC1来看看呢？看看我们的数据包如何走，经过那些设备呢？在这里要注意，在“PlayControls(播放控制)”这里我们下面有三个按钮，如果你想看到一个很流畅的画面的话，你就点击“AutoCapture/Play”按钮。我们来试试看呢？我们在这里可以看见，当我点击“AutoCapture/Play”以后，在我们的交换机上面有三个数据包，我们会看见，这些数据包会从不同的端口发送出去。我们在上图看见有一个虚线的信封，这一个信封就表示我们的PDU。我们看见，为什么只传给PC2、PC3与路由器呢？这是因为我们这里划分了VLAN的原因。我们现在来使用PC0pingPC1来看看。我们点击右边的有一个“”这个图标。添加那里到那里的PDU。（这里我们是从PC0到PC1）当我们添加了以后，在右下解会有一个显示。而在我...
