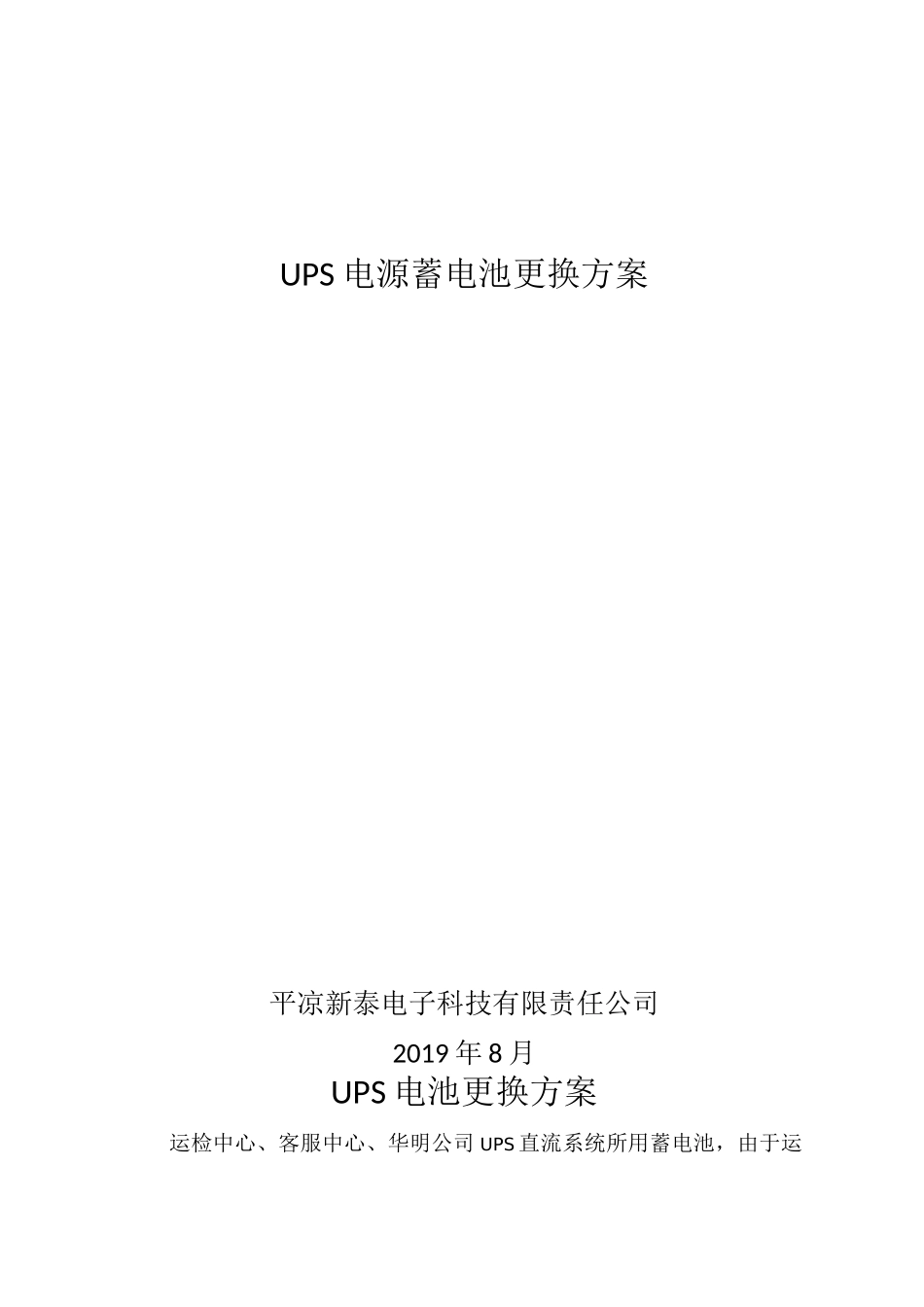

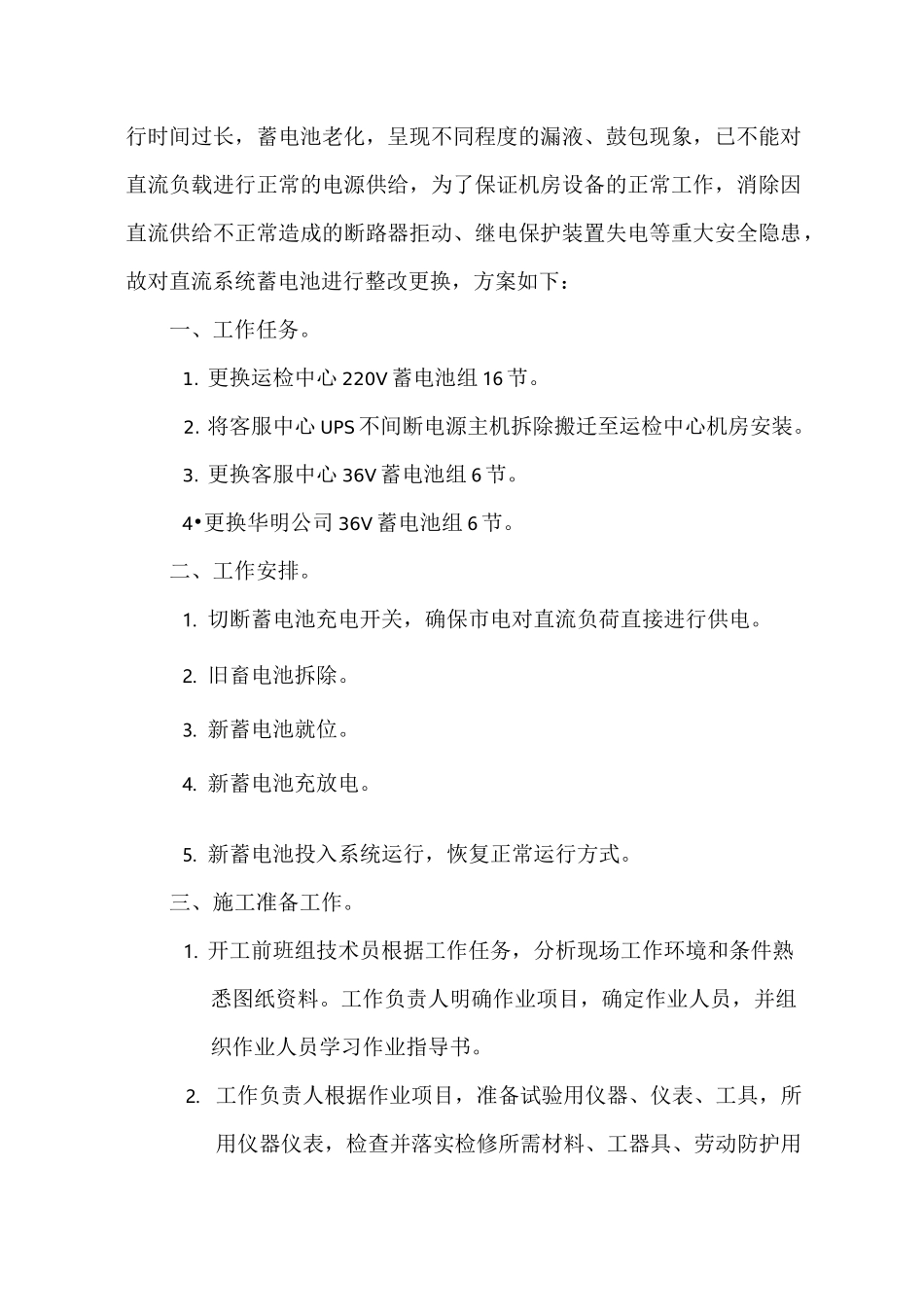

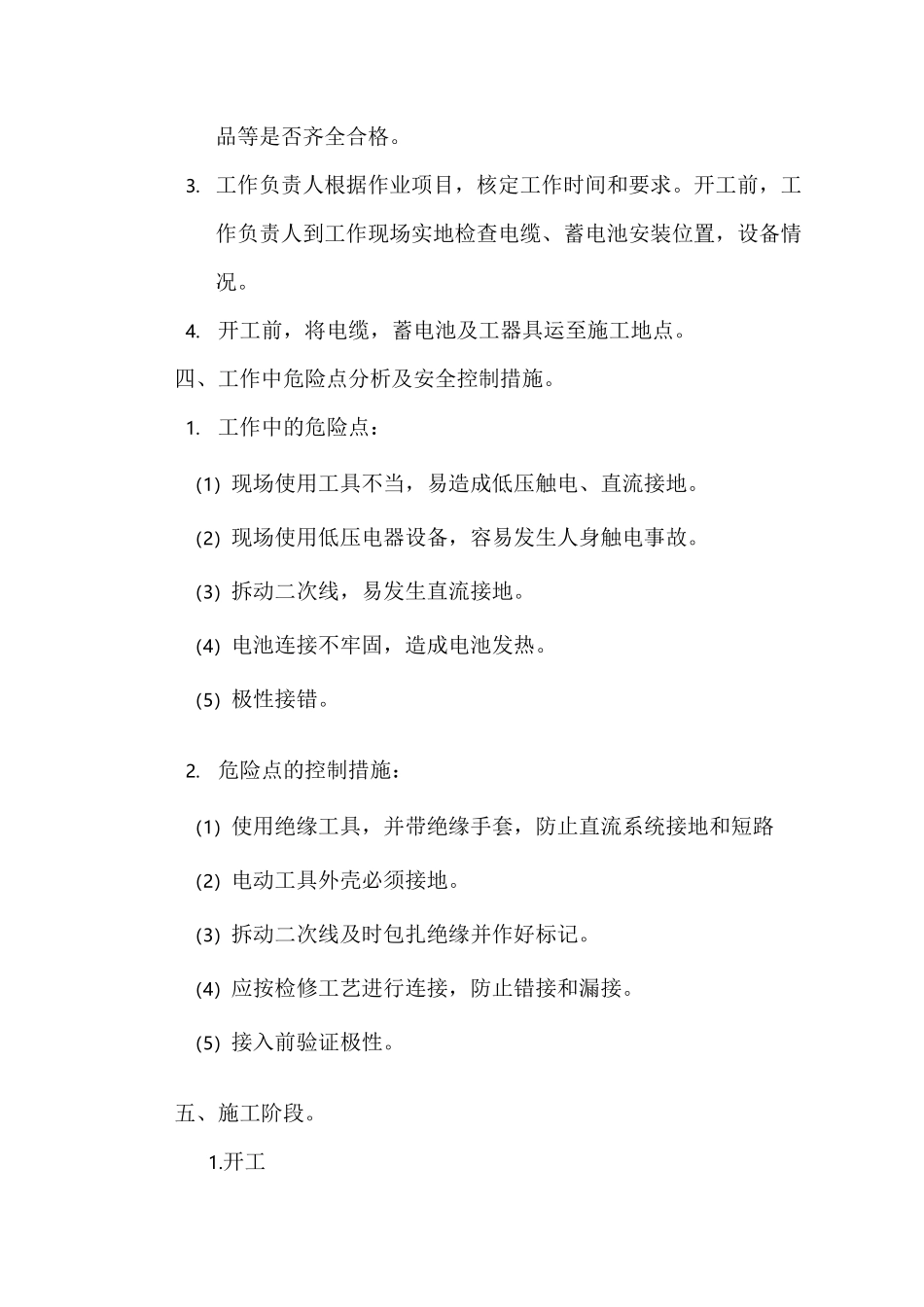

UPS电源蓄电池更换方案平凉新泰电子科技有限责任公司2019年8月UPS电池更换方案运检中心、客服中心、华明公司UPS直流系统所用蓄电池，由于运行时间过长，蓄电池老化，呈现不同程度的漏液、鼓包现象，已不能对直流负载进行正常的电源供给，为了保证机房设备的正常工作，消除因直流供给不正常造成的断路器拒动、继电保护装置失电等重大安全隐患，故对直流系统蓄电池进行整改更换，方案如下：一、工作任务。1.更换运检中心220V蓄电池组16节。2.将客服中心UPS不间断电源主机拆除搬迁至运检中心机房安装。3.更换客服中心36V蓄电池组6节。4•更换华明公司36V蓄电池组6节。二、工作安排。1.切断蓄电池充电开关，确保市电对直流负荷直接进行供电。2.旧畜电池拆除。3.新蓄电池就位。4.新蓄电池充放电。5.新蓄电池投入系统运行，恢复正常运行方式。三、施工准备工作。1.开工前班组技术员根据工作任务，分析现场工作环境和条件熟悉图纸资料。工作负责人明确作业项目，确定作业人员，并组织作业人员学习作业指导书。2.工作负责人根据作业项目，准备试验用仪器、仪表、工具，所用仪器仪表，检查并落实检修所需材料、工器具、劳动防护用品等是否齐全合格。3.工作负责人根据作业项目，核定工作时间和要求。开工前，工作负责人到工作现场实地检查电缆、蓄电池安装位置，设备情况。4.开工前，将电缆，蓄电池及工器具运至施工地点。四、工作中危险点分析及安全控制措施。1.工作中的危险点：（1）现场使用工具不当，易造成低压触电、直流接地。（2）现场使用低压电器设备，容易发生人身触电事故。（3）拆动二次线，易发生直流接地。（4）电池连接不牢固，造成电池发热。（5）极性接错。2.危险点的控制措施：（1）使用绝缘工具，并带绝缘手套，防止直流系统接地和短路（2）电动工具外壳必须接地。（3）拆动二次线及时包扎绝缘并作好标记。（4）应按检修工艺进行连接，防止错接和漏接。（5）接入前验证极性。五、施工阶段。1.开工1)工作负责人做好安全措施，确定工作地点明确工作任务。2)工作人员进入现场应按规定佩带劳动防护用品。3)工作负责人宣布工作流程、危险点告知。工作人员必须知道工作地点、工作任务、知道工作中的危险点。2.布置工器具及材料。序号名称单位数量备注1万用表块22电源线套13手钳把14活板手把45应急灯个16尖嘴钳把47组合套筒工具套18锉刀把29电缆剪钳把210螺丝刀把411活动扳手把112液压钳把1序号名称单位数量备注1手套8双2毛巾3条3标签机色带1个4塑料带1盘5尼龙扎头1袋6标号笔5只7绝缘胶布5盘8电缆标牌1袋9线鼻子1袋3.工作流程及试验标准。1、接到可对电池进行更换工作的通知后，电池更换实施工程师到现场进行准备工作：确保UPS主机的输入供电、新旧蓄电池的登记检查、机房内消防系统烟雾探头的密封、准备二氧化碳灭火器等相关工作。2、更换电池前对UPS主机、旧电池组、电池监测仪等设备做好相关的登记记录，特别是每层电池的摆放、电池监测仪的接线，要做好标记，画好联接图。保证电池组更换后的效果和原有的情况保持一致。3、一切准备就绪后，对UPS主机的电池进行更换处理工作，断开UPS主机和电池组之间的连接开关，使UPS主机和电池组断开联接,确保更换电池时工作人员的安全。4、对原有电池组的电池进行拆卸，电池更换实施工程师负责电池拆卸工作，相关辅助技术人员进行新旧电池的搬运工作。在拆旧电池时，将拆卸下来的电池连接线和电池端子的螺丝用盒子整齐的摆放好，保证机房内的整洁和清洁。5、旧电池拆完后，将旧电池和旧电池架整齐的摆放在规定的位置。6、将新电池架组装件安放在制定位置，同时开始安装新电池，将新电池摆放在电池架上，使新电池在电池架上的摆放位置、方向调整的最好。在连接好一组电池后检查电池端子的连接线是否牢固；检查电池组的总电压是否正常等情况，电池的正负极要连接正确。7、更换电池工作完毕后，用万用表检查电池组的总电压情况、电池组的正负极和中性线的接线情况。确保电池组和UPS主机都正常后，合闭电池组的开关，使uPS不间断电源系统恢复正常工作。8、然后检测UPS的工作电压、电流、充电电压、工作状态等情况并做好记录。由一人观察主机液...
