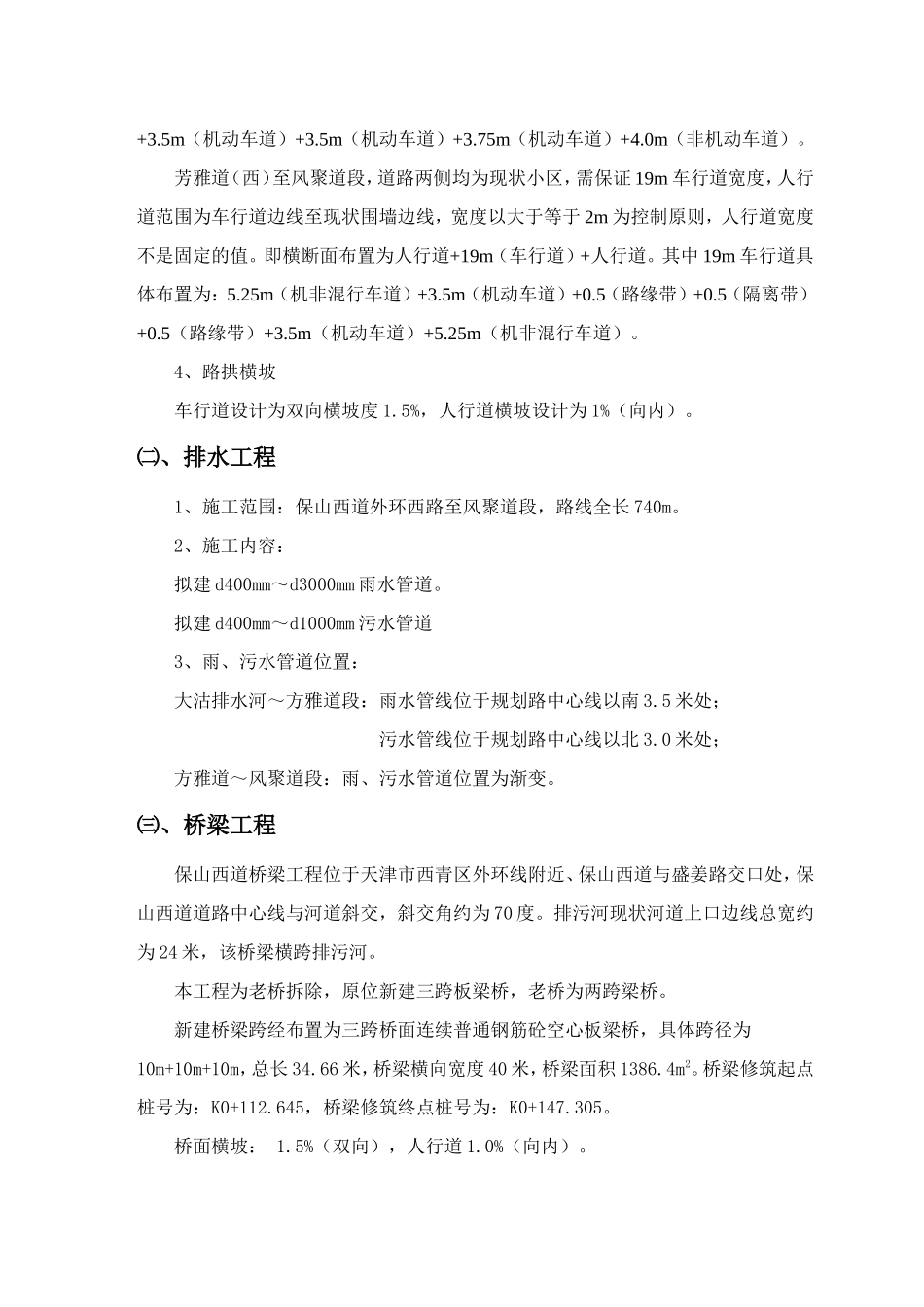

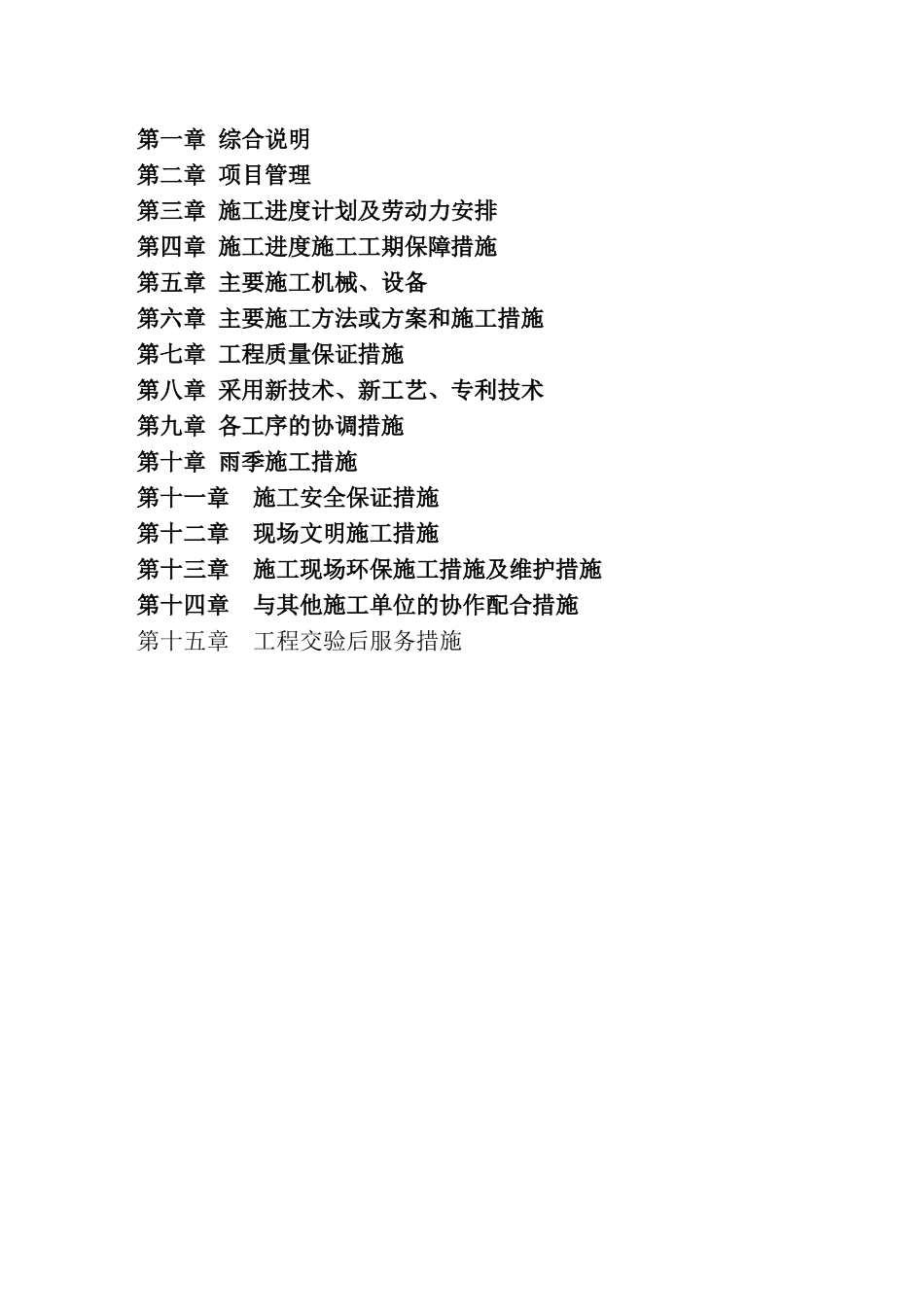

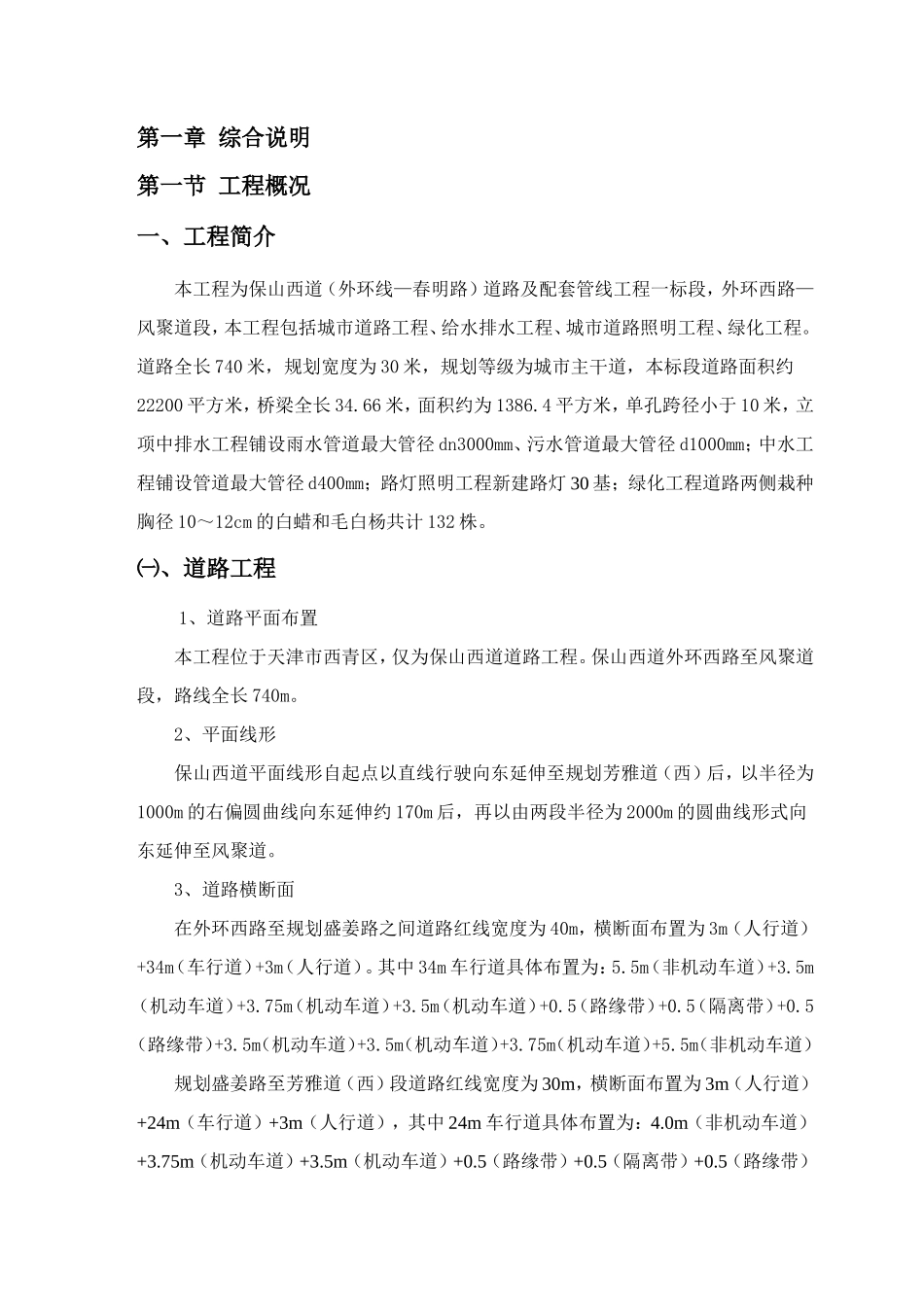

第一章综合说明第二章项目管理第三章施工进度计划及劳动力安排第四章施工进度施工工期保障措施第五章主要施工机械、设备第六章主要施工方法或方案和施工措施第七章工程质量保证措施第八章采用新技术、新工艺、专利技术第九章各工序的协调措施第十章雨季施工措施第十一章施工安全保证措施第十二章现场文明施工措施第十三章施工现场环保施工措施及维护措施第十四章与其他施工单位的协作配合措施第十五章工程交验后服务措施第一章综合说明第一节工程概况一、工程简介本工程为保山西道（外环线—春明路）道路及配套管线工程一标段，外环西路—风聚道段，本工程包括城市道路工程、给水排水工程、城市道路照明工程、绿化工程。道路全长740米，规划宽度为30米，规划等级为城市主干道，本标段道路面积约22200平方米，桥梁全长34.66米，面积约为1386.4平方米，单孔跨径小于10米，立项中排水工程铺设雨水管道最大管径dn3000mm、污水管道最大管径d1000mm；中水工程铺设管道最大管径d400mm；路灯照明工程新建路灯30基；绿化工程道路两侧栽种胸径10～12cm的白蜡和毛白杨共计132株。㈠、道路工程1、道路平面布置本工程位于天津市西青区，仅为保山西道道路工程。保山西道外环西路至风聚道段，路线全长740m。2、平面线形保山西道平面线形自起点以直线行驶向东延伸至规划芳雅道（西）后，以半径为1000m的右偏圆曲线向东延伸约170m后，再以由两段半径为2000m的圆曲线形式向东延伸至风聚道。3、道路横断面在外环西路至规划盛姜路之间道路红线宽度为40m，横断面布置为3m（人行道）+34m（车行道）+3m（人行道）。其中34m车行道具体布置为：5.5m（非机动车道）+3.5m（机动车道）+3.75m（机动车道）+3.5m（机动车道）+0.5（路缘带）+0.5（隔离带）+0.5（路缘带）+3.5m（机动车道）+3.5m（机动车道）+3.75m（机动车道）+5.5m（非机动车道）规划盛姜路至芳雅道（西）段道路红线宽度为30m，横断面布置为3m（人行道）+24m（车行道）+3m（人行道），其中24m车行道具体布置为：4.0m（非机动车道）+3.75m（机动车道）+3.5m（机动车道）+0.5（路缘带）+0.5（隔离带）+0.5（路缘带）+3.5m（机动车道）+3.5m（机动车道）+3.75m（机动车道）+4.0m（非机动车道）。芳雅道（西）至风聚道段，道路两侧均为现状小区，需保证19m车行道宽度，人行道范围为车行道边线至现状围墙边线，宽度以大于等于2m为控制原则，人行道宽度不是固定的值。即横断面布置为人行道+19m（车行道）+人行道。其中19m车行道具体布置为：5.25m（机非混行车道）+3.5m（机动车道）+0.5（路缘带）+0.5（隔离带）+0.5（路缘带）+3.5m（机动车道）+5.25m（机非混行车道）。4、路拱横坡车行道设计为双向横坡度1.5%，人行道横坡设计为1%（向内）。㈡、排水工程1、施工范围：保山西道外环西路至风聚道段，路线全长740m。2、施工内容：拟建d400mm～d3000mm雨水管道。拟建d400mm～d1000mm污水管道3、雨、污水管道位置：大沽排水河～方雅道段：雨水管线位于规划路中心线以南3.5米处；污水管线位于规划路中心线以北3.0米处；方雅道～风聚道段：雨、污水管道位置为渐变。㈢、桥梁工程保山西道桥梁工程位于天津市西青区外环线附近、保山西道与盛姜路交口处，保山西道道路中心线与河道斜交，斜交角约为70度。排污河现状河道上口边线总宽约为24米，该桥梁横跨排污河。本工程为老桥拆除，原位新建三跨板梁桥，老桥为两跨梁桥。新建桥梁跨经布置为三跨桥面连续普通钢筋砼空心板梁桥，具体跨径为10m+10m+10m，总长34.66米，桥梁横向宽度40米，桥梁面积1386.4m2。桥梁修筑起点桩号为：K0+112.645，桥梁修筑终点桩号为：K0+147.305。桥面横坡：1.5%（双向），人行道1.0%（向内）。横断面布置：3m（人行道及栏杆）+17m(行车道)+17m(行车道)+3m（人行道及栏杆）。㈣、中水工程1、施工范围：保山西道外环西路至风聚道段，路线全长740m。2、施工内容：在保山西道（外环西路—风聚道）上配套铺设DN600、DN400中水管道。2、施工位置：拟建中水管道位于道路设计南侧人行道下。㈤、照明工程本工程沿保山西道（外环西路—风聚道）两侧新建路灯30基，路线全长740m。㈥、绿化工程施工...
