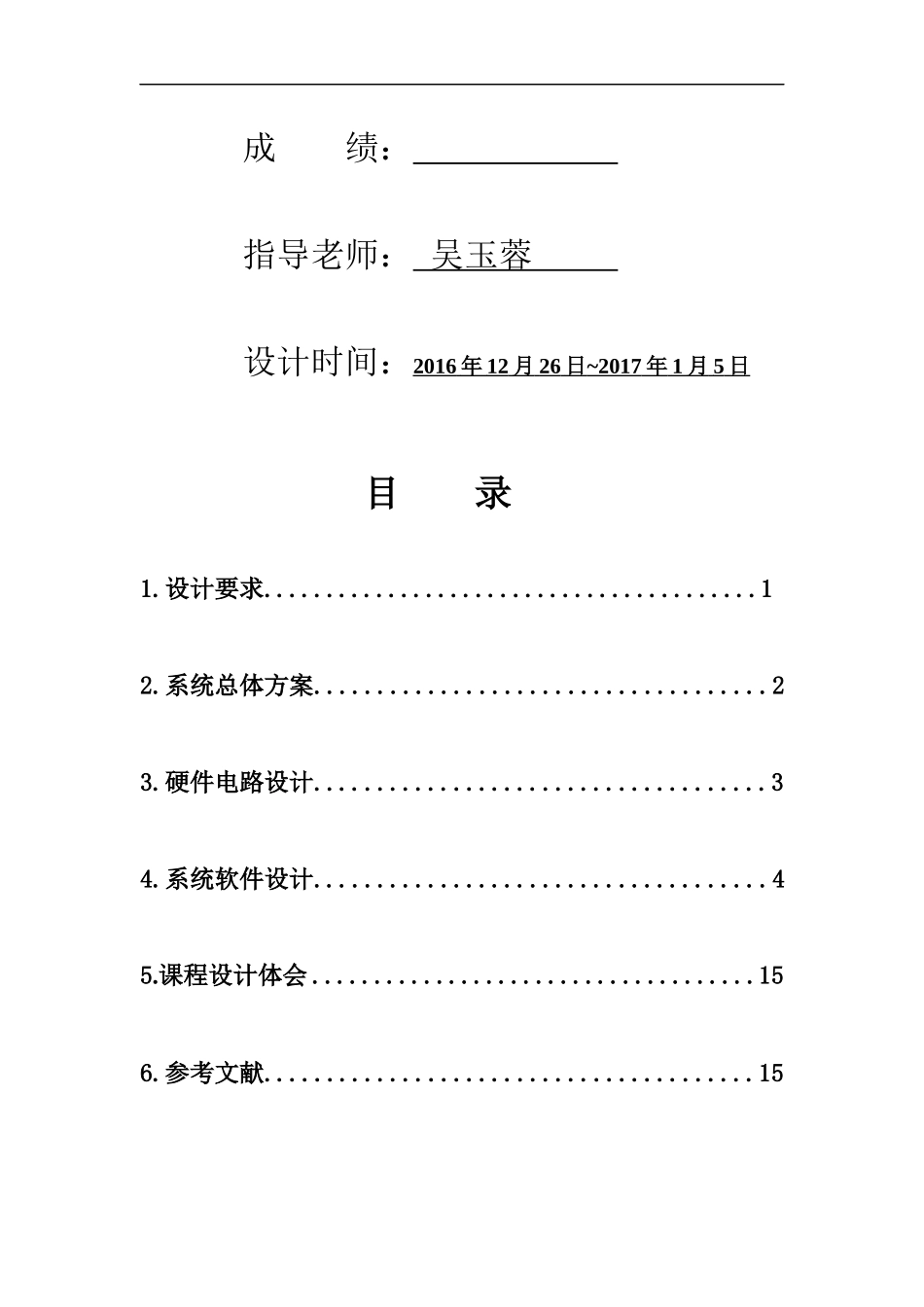

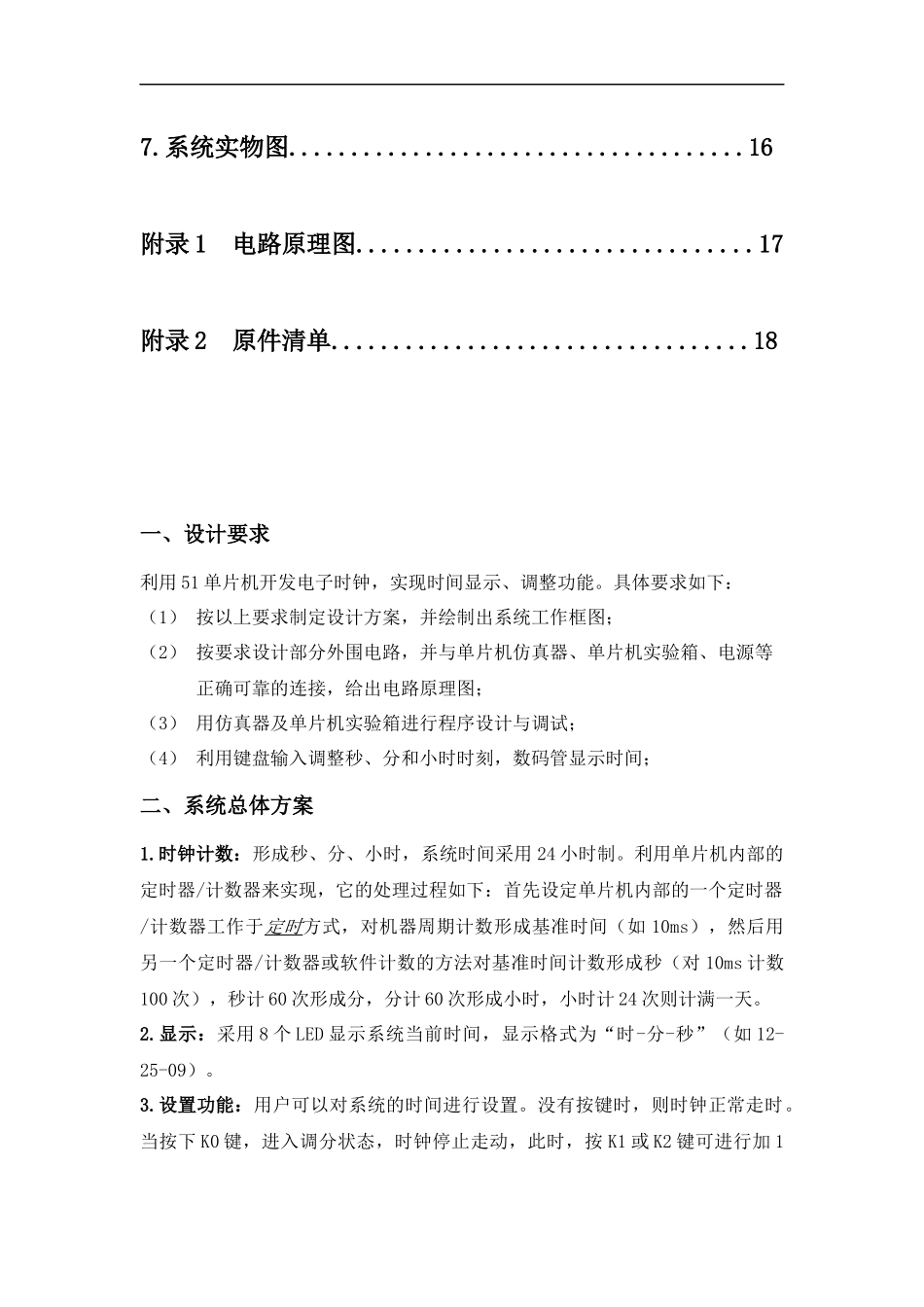

单片机课程设计姓名：刘韶辉学号：1402250232班级：自动化11402成绩：指导老师：吴玉蓉设计时间：2016年12月26日~2017年1月5日目录1.设计要求........................................12.系统总体方案....................................23.硬件电路设计....................................34.系统软件设计....................................45.课程设计体会....................................156.参考文献.......................................157.系统实物图.....................................16附录1电路原理图................................17附录2原件清单..................................18一、设计要求利用51单片机开发电子时钟，实现时间显示、调整功能。具体要求如下：（1）按以上要求制定设计方案，并绘制出系统工作框图；（2）按要求设计部分外围电路，并与单片机仿真器、单片机实验箱、电源等正确可靠的连接，给出电路原理图；（3）用仿真器及单片机实验箱进行程序设计与调试；（4）利用键盘输入调整秒、分和小时时刻，数码管显示时间；二、系统总体方案1.时钟计数：形成秒、分、小时，系统时间采用24小时制。利用单片机内部的定时器/计数器来实现，它的处理过程如下：首先设定单片机内部的一个定时器/计数器工作于定时方式，对机器周期计数形成基准时间（如10ms），然后用另一个定时器/计数器或软件计数的方法对基准时间计数形成秒（对10ms计数100次），秒计60次形成分，分计60次形成小时，小时计24次则计满一天。2.显示：采用8个LED显示系统当前时间，显示格式为“时-分-秒”（如12-25-09）。3.设置功能：用户可以对系统的时间进行设置。没有按键时，则时钟正常走时。当按下K0键，进入调分状态，时钟停止走动，此时，按K1或K2键可进行加1或减1操作；继续按K0键可分别进行分和时的调整，此时，按K1或K2键可进行加1或减1操作；最后按K0键将退出调整状态，时钟开始计时运行。4.系统框图三、硬件电路设计1.时钟电路（晶振电路）单片机利用外部12MHZ晶振构成振荡电路作为时钟源，单片机内部具有一个高增益反向放大器，用于构成振荡器。通常在引脚XTAL1和XTAL2跨接石英晶体和两个补偿电容构成自激振荡器，结构如图所示：图2时钟电路图2.按键电路按键处理设置为:当有没键按下时，时钟正常运行；当按一次K1，时钟停晶振电路STC89C51复位电路显示电路按键电路电源电路止走动，按K2对秒进行调整；当K1按2次时，按K2对分进行调整；当K1按下3次时，按K2对小时进行调整，当按下4次K1时，校时完毕，时钟按设定的时间进行正常走时。当按1次K3进入闹钟设置界面，时钟继续进行走时，按K2对秒进行设置；当按2次K3，按K2对分进行设置；当按3次K3，按K2对秒进行设置；当按下4次K3时，闹钟设置完毕进入时钟显示界面。电路如下图：图3独立按键电路3.复位电路单片机小系统常采用上电自动复位和手动按键复位两种方式实现系统的复位操作，上电复位要求接通电源后，自动实现复位操作，手动复位要求在电源接通的条件下，在单片机运行期间，用按钮开关操作使单片机复位，其结构图如下图，上电自动复位通过电容C充电来实现，手动按键复位是通过按键将电阻R与Vcc接通来实现。图4复位电路4.单片机系统STC89C51是STC公司生产的一种低功耗、高性能CMOS8位微控制器，具有4K在系统可编程Flash存储器。STC89C51使用经典的MCS-51内核，但做了很多的改进使得芯片具有传统51单片机不具备的功能。在单芯片上，拥有灵巧的8位CPU和在系统可编程Flash，使得STC89C51为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。支持2种软件可选择节电模式。空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被图5单片机系统冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。最高运作频率35MHz，6T/12T可选。5.数码管显示电路将所有数码管的8个显示段码"a,b,c,d,e,f,g,dp"的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制电路，位选通由各自独立的I/O线控制，当单片机输出字形码时，所有数码管都接收到相...
