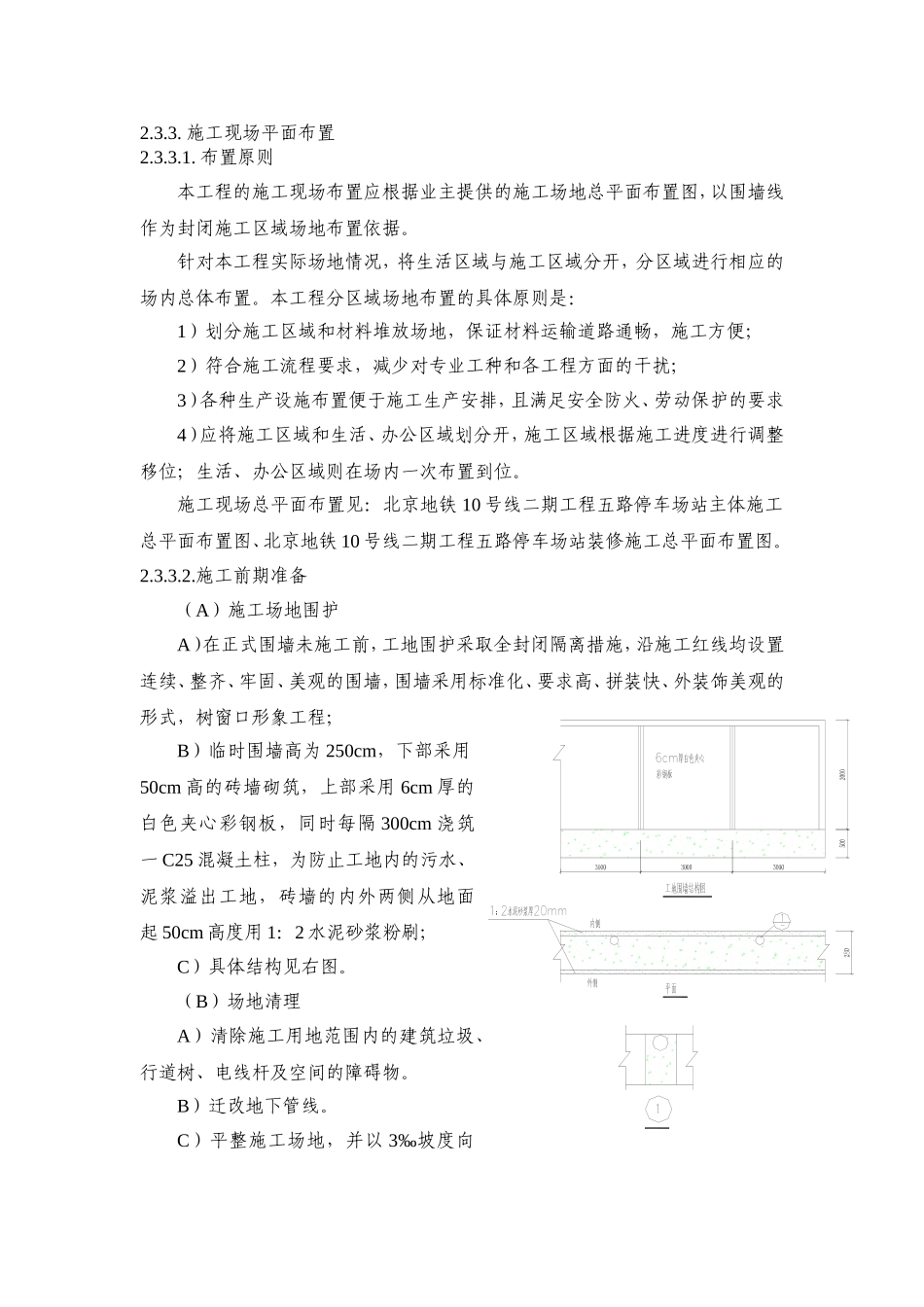

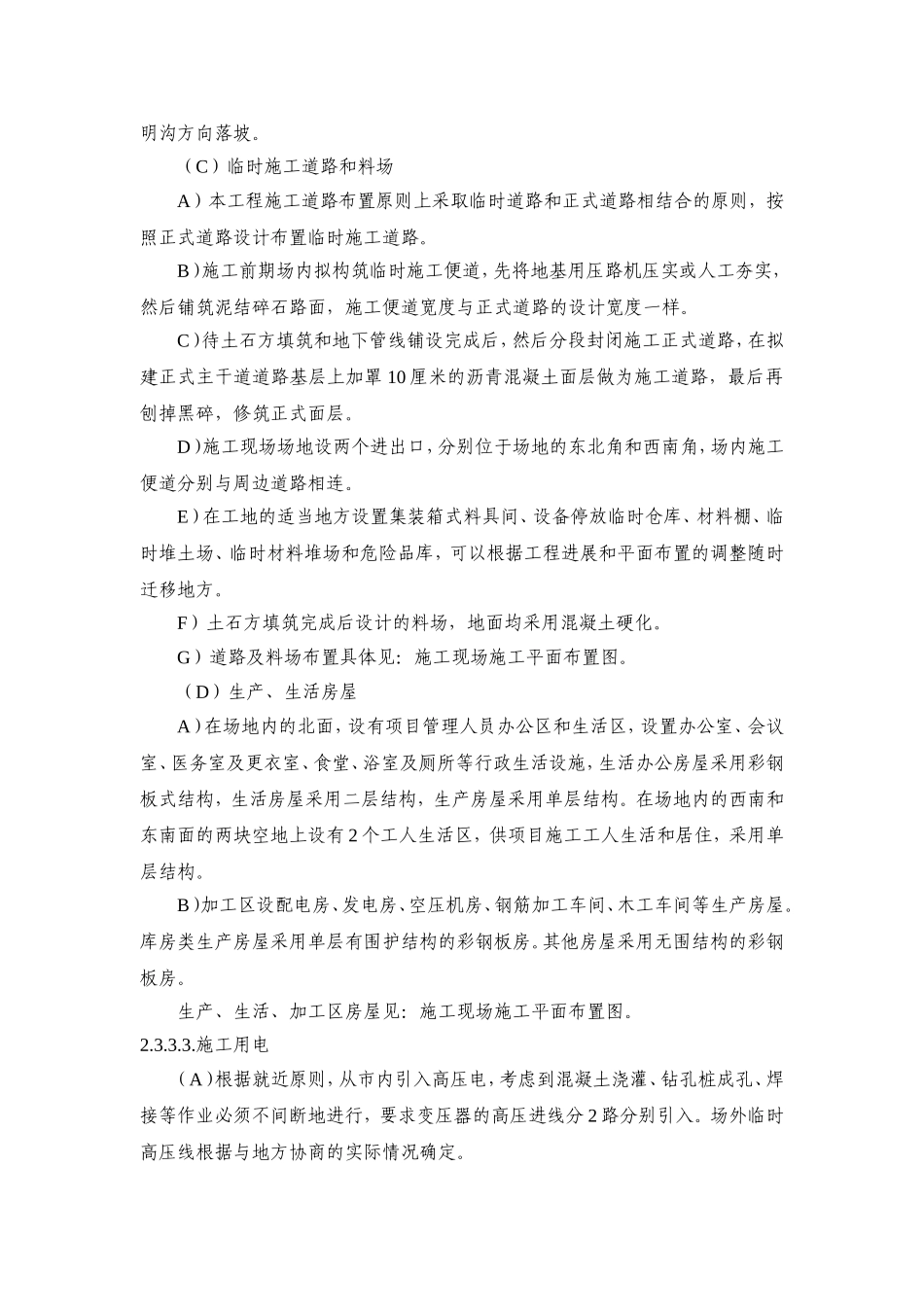

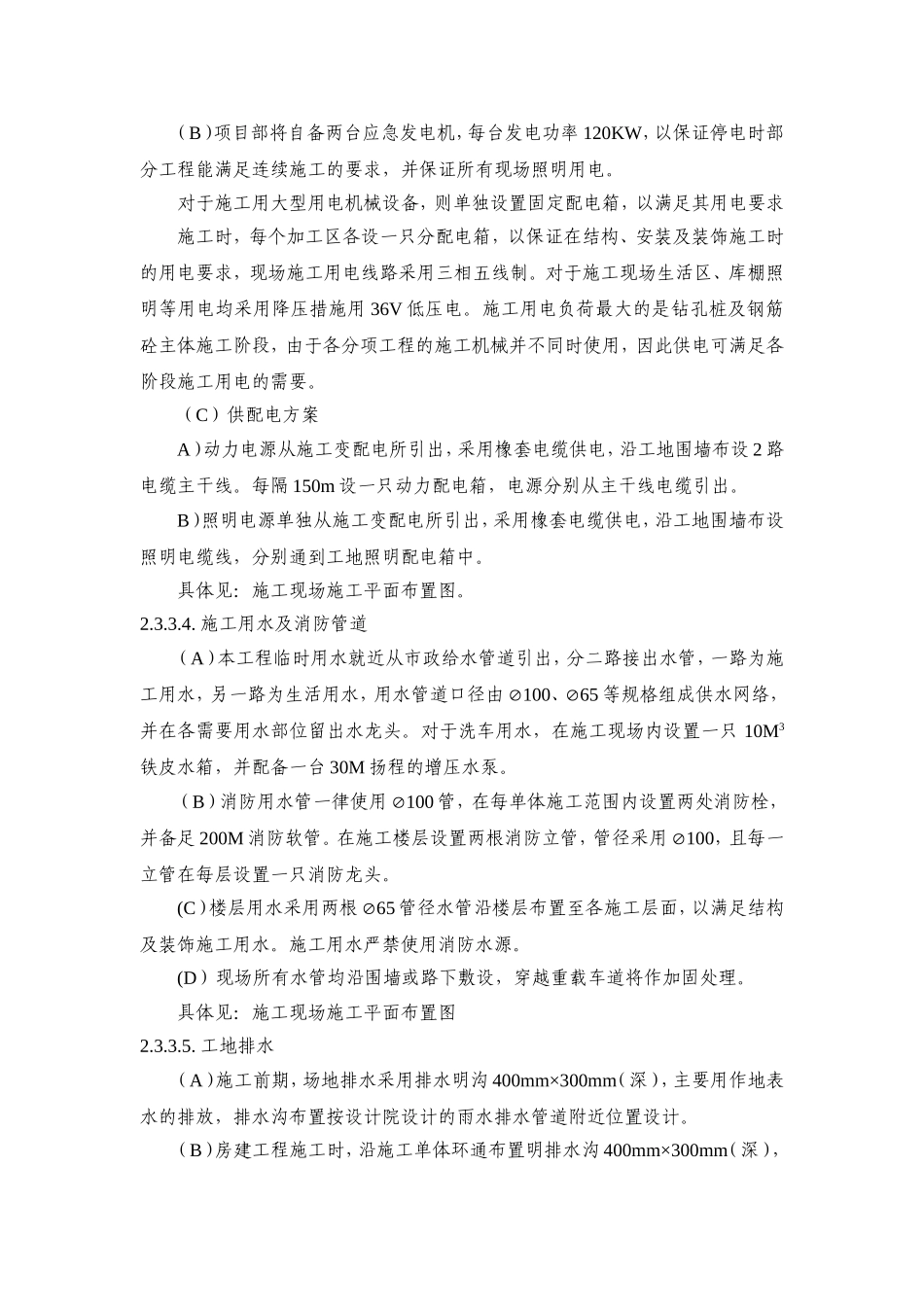

2.3.3.施工现场平面布置2.3.3.1.布置原则本工程的施工现场布置应根据业主提供的施工场地总平面布置图，以围墙线作为封闭施工区域场地布置依据。针对本工程实际场地情况，将生活区域与施工区域分开，分区域进行相应的场内总体布置。本工程分区域场地布置的具体原则是：1）划分施工区域和材料堆放场地，保证材料运输道路通畅，施工方便；2）符合施工流程要求，减少对专业工种和各工程方面的干扰；3）各种生产设施布置便于施工生产安排，且满足安全防火、劳动保护的要求4）应将施工区域和生活、办公区域划分开，施工区域根据施工进度进行调整移位；生活、办公区域则在场内一次布置到位。施工现场总平面布置见：北京地铁10号线二期工程五路停车场站主体施工总平面布置图、北京地铁10号线二期工程五路停车场站装修施工总平面布置图。2.3.3.2.施工前期准备（A）施工场地围护A）在正式围墙未施工前，工地围护采取全封闭隔离措施，沿施工红线均设置连续、整齐、牢固、美观的围墙，围墙采用标准化、要求高、拼装快、外装饰美观的形式，树窗口形象工程；B）临时围墙高为250cm，下部采用50cm高的砖墙砌筑，上部采用6cm厚的白色夹心彩钢板，同时每隔300cm浇筑一C25混凝土柱，为防止工地内的污水、泥浆溢出工地，砖墙的内外两侧从地面起50cm高度用1：2水泥砂浆粉刷；C）具体结构见右图。（B）场地清理A）清除施工用地范围内的建筑垃圾、行道树、电线杆及空间的障碍物。B）迁改地下管线。C）平整施工场地，并以3‰坡度向明沟方向落坡。（C）临时施工道路和料场A）本工程施工道路布置原则上采取临时道路和正式道路相结合的原则，按照正式道路设计布置临时施工道路。B）施工前期场内拟构筑临时施工便道，先将地基用压路机压实或人工夯实，然后铺筑泥结碎石路面，施工便道宽度与正式道路的设计宽度一样。C）待土石方填筑和地下管线铺设完成后，然后分段封闭施工正式道路，在拟建正式主干道道路基层上加罩10厘米的沥青混凝土面层做为施工道路，最后再刨掉黑碎，修筑正式面层。D）施工现场场地设两个进出口，分别位于场地的东北角和西南角，场内施工便道分别与周边道路相连。E）在工地的适当地方设置集装箱式料具间、设备停放临时仓库、材料棚、临时堆土场、临时材料堆场和危险品库，可以根据工程进展和平面布置的调整随时迁移地方。F）土石方填筑完成后设计的料场，地面均采用混凝土硬化。G）道路及料场布置具体见：施工现场施工平面布置图。（D）生产、生活房屋A）在场地内的北面，设有项目管理人员办公区和生活区，设置办公室、会议室、医务室及更衣室、食堂、浴室及厕所等行政生活设施，生活办公房屋采用彩钢板式结构，生活房屋采用二层结构，生产房屋采用单层结构。在场地内的西南和东南面的两块空地上设有2个工人生活区，供项目施工工人生活和居住，采用单层结构。B）加工区设配电房、发电房、空压机房、钢筋加工车间、木工车间等生产房屋。库房类生产房屋采用单层有围护结构的彩钢板房。其他房屋采用无围结构的彩钢板房。生产、生活、加工区房屋见：施工现场施工平面布置图。2.3.3.3.施工用电（A）根据就近原则，从市内引入高压电，考虑到混凝土浇灌、钻孔桩成孔、焊接等作业必须不间断地进行，要求变压器的高压进线分2路分别引入。场外临时高压线根据与地方协商的实际情况确定。（B）项目部将自备两台应急发电机，每台发电功率120KW，以保证停电时部分工程能满足连续施工的要求，并保证所有现场照明用电。对于施工用大型用电机械设备，则单独设置固定配电箱，以满足其用电要求施工时，每个加工区各设一只分配电箱，以保证在结构、安装及装饰施工时的用电要求，现场施工用电线路采用三相五线制。对于施工现场生活区、库棚照明等用电均采用降压措施用36V低压电。施工用电负荷最大的是钻孔桩及钢筋砼主体施工阶段，由于各分项工程的施工机械并不同时使用，因此供电可满足各阶段施工用电的需要。（C）供配电方案A）动力电源从施工变配电所引出，采用橡套电缆供电，沿工地围墙布设2路电缆主干线。每隔150m设一只动力配电箱，电源分别从主干线电缆引出。B）照明电源单独从施工变配电所引出，采用橡套...
