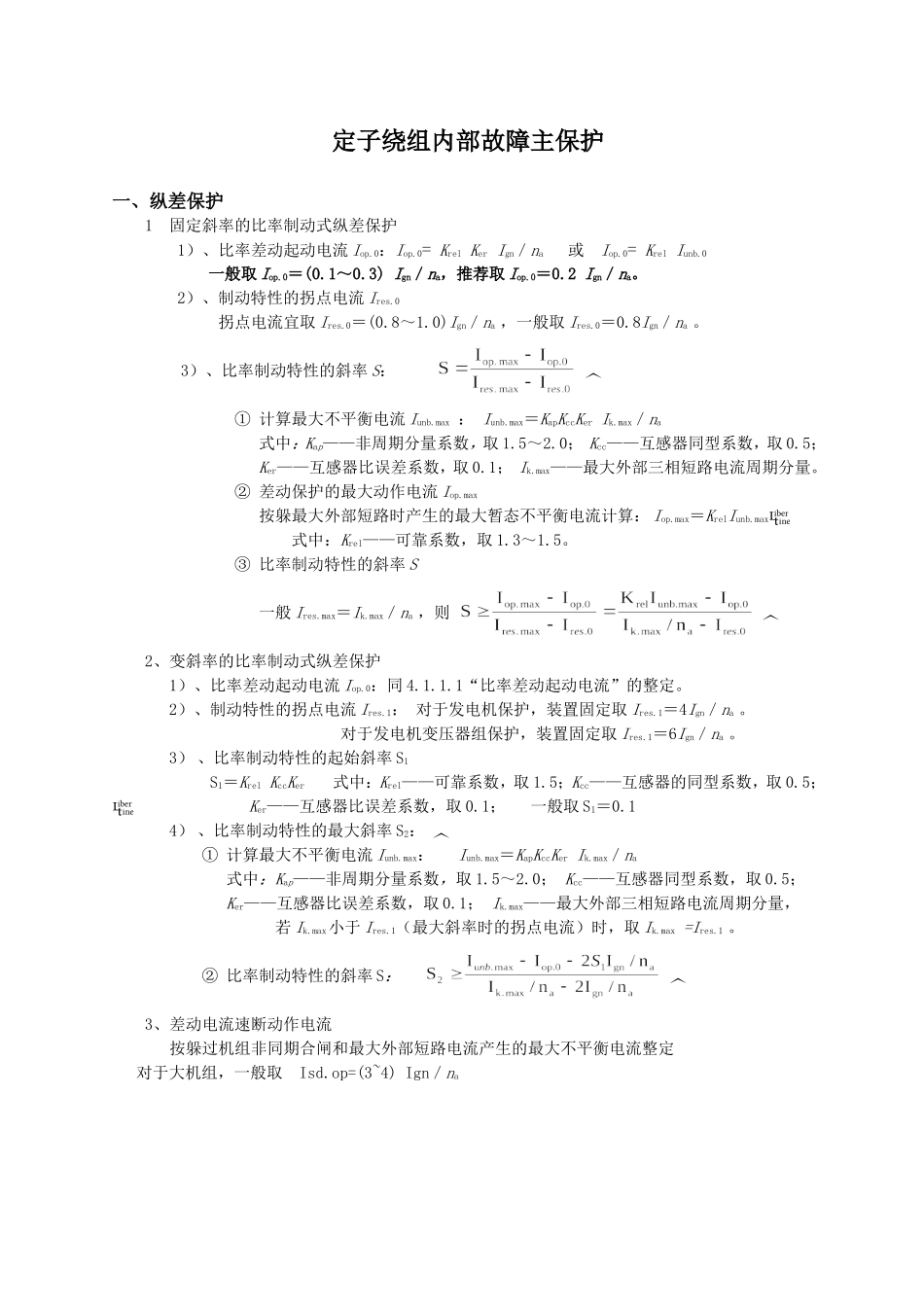

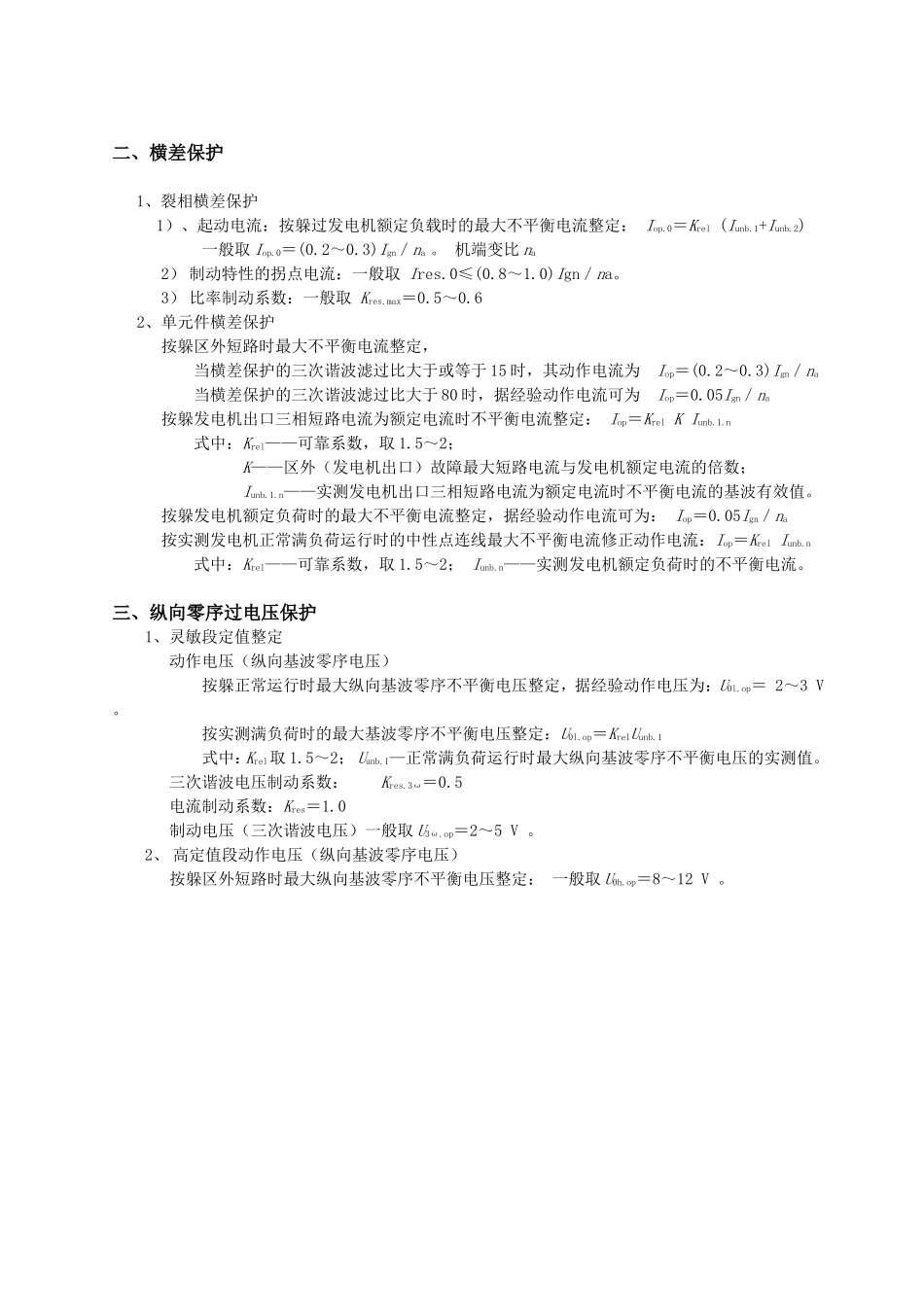

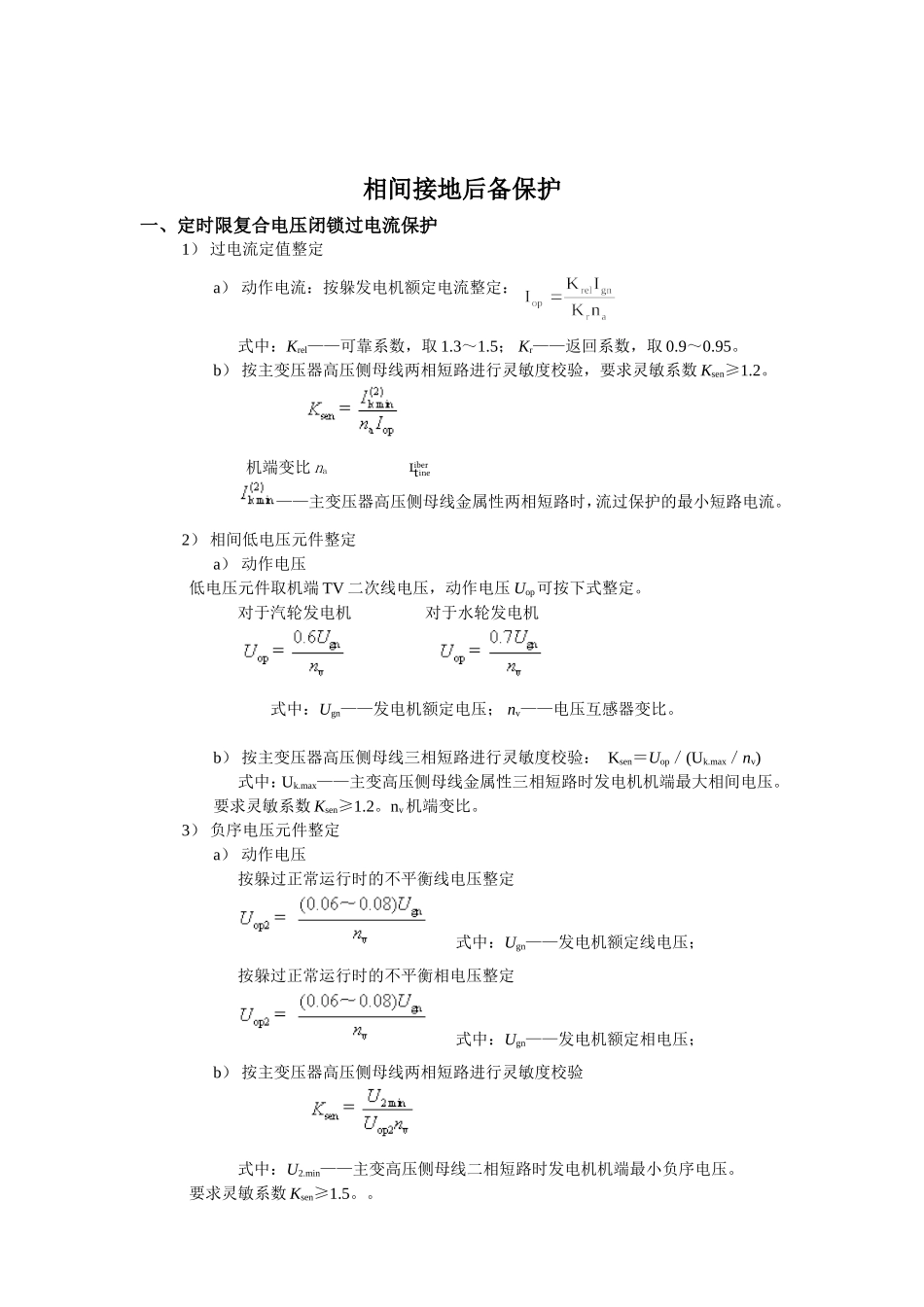

定子绕组内部故障主保护一、纵差保护1固定斜率的比率制动式纵差保护1）、比率差动起动电流Iop.0：Iop.0=KrelKerIgn／na或Iop.0=KrelIunb.0一般取Iop.0＝(0.1～0.3)Ign／na，推荐取Iop.0＝0.2Ign／na。2）、制动特性的拐点电流Ires.0拐点电流宜取Ires.0＝(0.8～1.0)Ign／na，一般取Ires.0＝0.8Ign／na。3）、比率制动特性的斜率S：①计算最大不平衡电流Iunb.max：Iunb.max＝KapKccKerIk.max／na式中：Kap——非周期分量系数，取1.5～2.0；Kcc——互感器同型系数，取0.5；Ker——互感器比误差系数，取0.1；Ik.max——最大外部三相短路电流周期分量。②差动保护的最大动作电流Iop.max按躲最大外部短路时产生的最大暂态不平衡电流计算：Iop.max＝KrelIunb.max式中：Krel——可靠系数，取1.3～1.5。③比率制动特性的斜率S一般Ires.max＝Ik.max／na，则2、变斜率的比率制动式纵差保护1）、比率差动起动电流Iop.0：同4.1.1.1“比率差动起动电流”的整定。2）、制动特性的拐点电流Ires.1：对于发电机保护，装置固定取Ires.1＝4Ign／na。对于发电机变压器组保护，装置固定取Ires.1＝6Ign／na。3）、比率制动特性的起始斜率S1S1＝KrelKccKer式中：Krel——可靠系数，取1.5；Kcc——互感器的同型系数，取0.5；Ker——互感器比误差系数，取0.1；一般取S1＝0.14）、比率制动特性的最大斜率S2：①计算最大不平衡电流Iunb.max：Iunb.max＝KapKccKerIk.max／na式中：Kap——非周期分量系数，取1.5～2.0；Kcc——互感器同型系数，取0.5；Ker——互感器比误差系数，取0.1；Ik.max——最大外部三相短路电流周期分量，若Ik.max小于Ires.1（最大斜率时的拐点电流）时，取Ik.max=Ires.1。②比率制动特性的斜率S：3、差动电流速断动作电流按躲过机组非同期合闸和最大外部短路电流产生的最大不平衡电流整定对于大机组，一般取Isd.op=(3~4)Ign／na二、横差保护1、裂相横差保护1）、起动电流：按躲过发电机额定负载时的最大不平衡电流整定：Iop.0＝Krel(Iunb.1+Iunb.2)一般取Iop.0＝(0.2～0.3)Ign／na。机端变比na2）制动特性的拐点电流：一般取Ires.0≤(0.8～1.0)Ign／na。3）比率制动系数：一般取Kres.max＝0.5～0.62、单元件横差保护按躲区外短路时最大不平衡电流整定，当横差保护的三次谐波滤过比大于或等于15时，其动作电流为Iop＝(0.2～0.3)Ign／na当横差保护的三次谐波滤过比大于80时，据经验动作电流可为Iop＝0.05Ign／na按躲发电机出口三相短路电流为额定电流时不平衡电流整定：Iop＝KrelKIunb.1.n式中：Krel——可靠系数，取1.5～2；K——区外（发电机出口）故障最大短路电流与发电机额定电流的倍数；Iunb.1.n——实测发电机出口三相短路电流为额定电流时不平衡电流的基波有效值。按躲发电机额定负荷时的最大不平衡电流整定，据经验动作电流可为：Iop＝0.05Ign／na按实测发电机正常满负荷运行时的中性点连线最大不平衡电流修正动作电流：Iop＝KrelIunb.n式中：Krel——可靠系数，取1.5～2；Iunb.n——实测发电机额定负荷时的不平衡电流。三、纵向零序过电压保护1、灵敏段定值整定动作电压（纵向基波零序电压）按躲正常运行时最大纵向基波零序不平衡电压整定，据经验动作电压为：U0l.op＝2～3V。按实测满负荷时的最大基波零序不平衡电压整定：U0l.op＝KrelUunb.1式中：Krel取1.5～2；Uunb.1—正常满负荷运行时最大纵向基波零序不平衡电压的实测值。三次谐波电压制动系数：Kres.3ω＝0.5电流制动系数：Kres＝1.0制动电压（三次谐波电压）一般取U3ω.op＝2～5V。2、高定值段动作电压（纵向基波零序电压）按躲区外短路时最大纵向基波零序不平衡电压整定：一般取U0h.op＝8～12V。相间接地后备保护一、定时限复合电压闭锁过电流保护1）过电流定值整定a）动作电流：按躲发电机额定电流整定：式中：Krel——可靠系数，取1.3～1.5；Kr——返回系数，取0.9～0.95。b）按主变压器高压侧母线两相短路进行灵敏度校验，要求灵敏系数Ksen≥1.2。机端变比na——主变压器高压侧母线金属性两相短路时，流过保护的最小短路电流。2）相间低电压元件整定a）动作电压低电压元件取机端TV二次线电压，动作电压...
