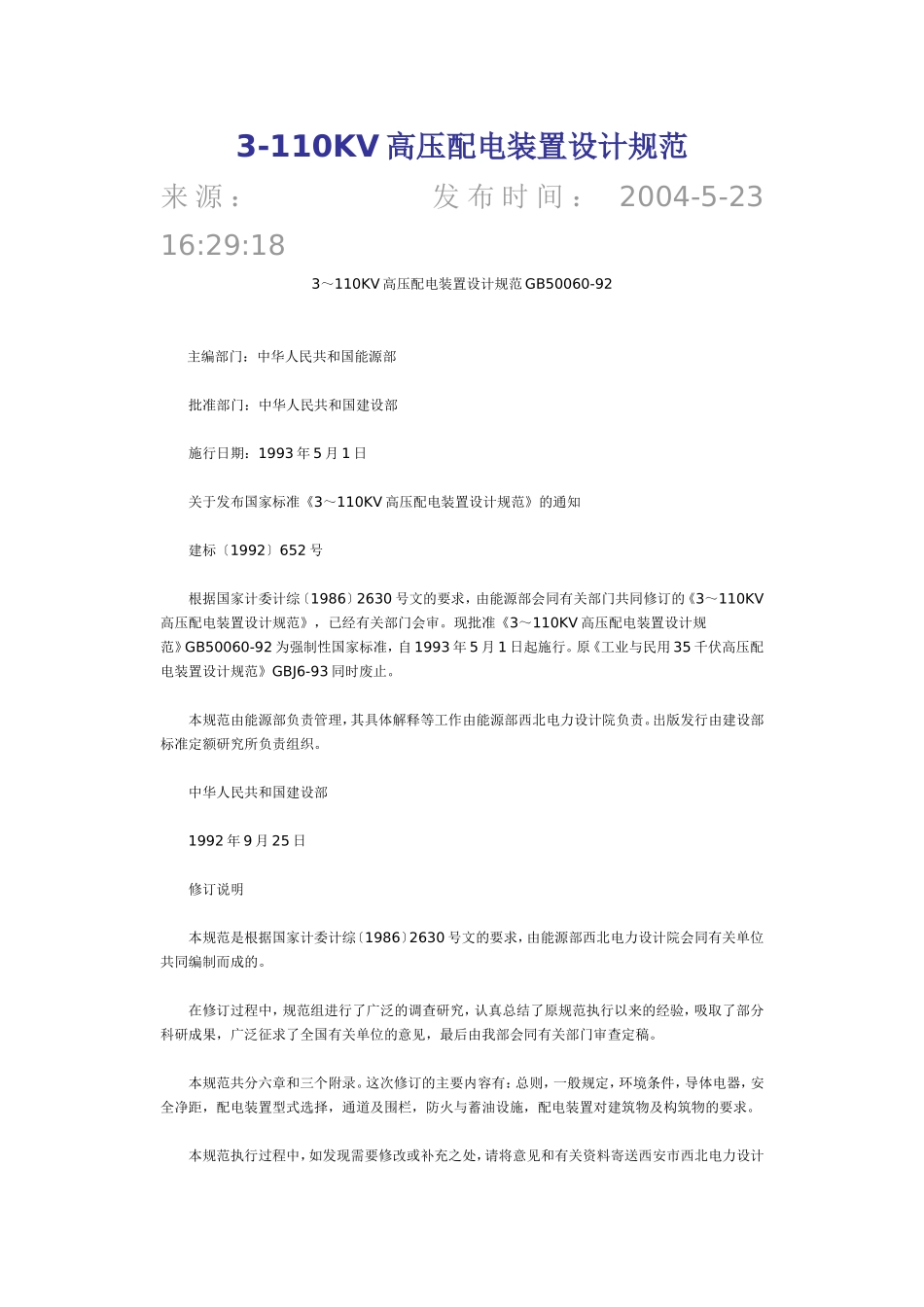

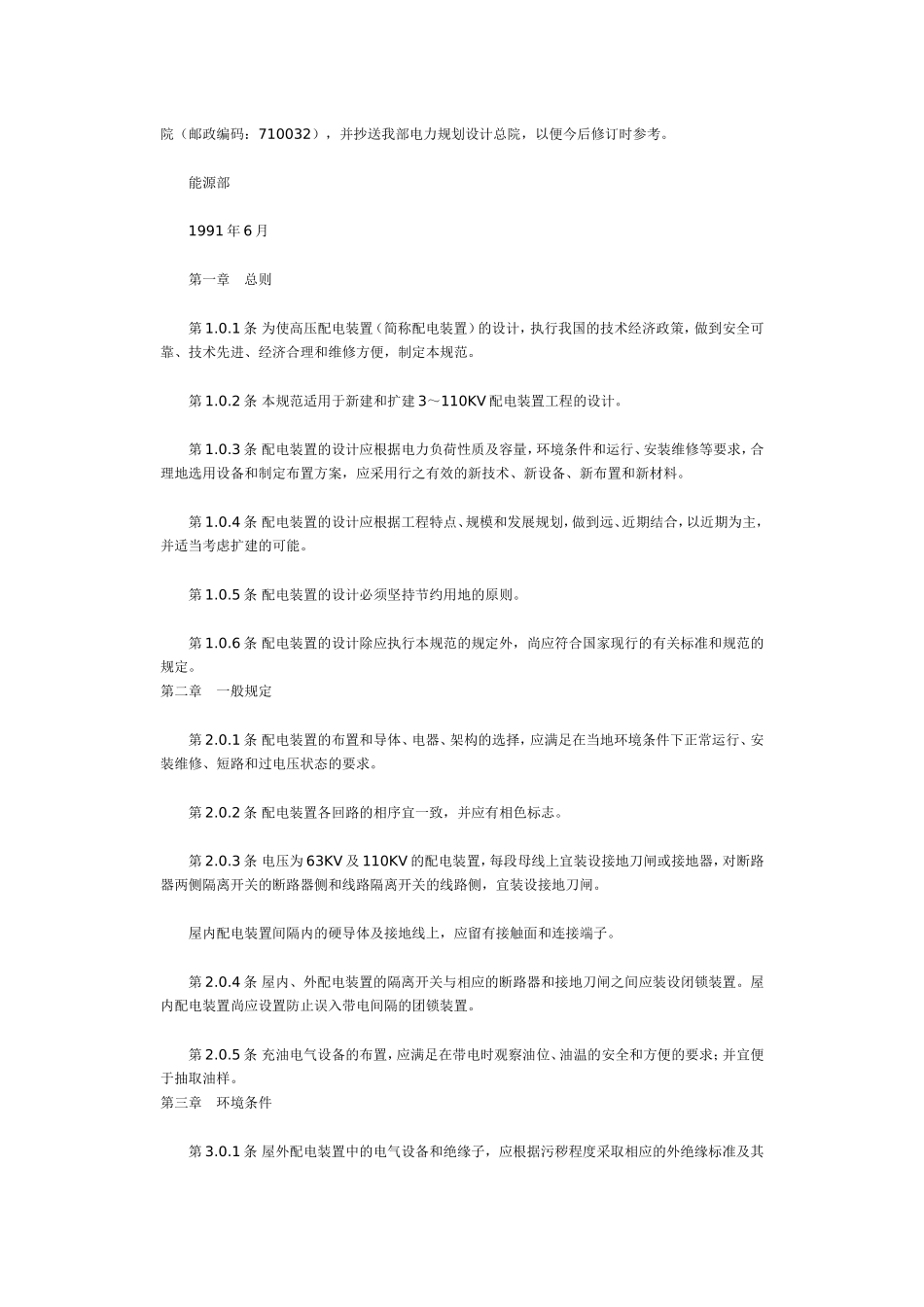

3-110KV高压配电装置设计规范来源：发布时间：2004-5-2316:29:183～110KV高压配电装置设计规范GB50060-92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年5月1日关于发布国家标准《3～110KV高压配电装置设计规范》的通知建标〔1992〕652号根据国家计委计综〔1986〕2630号文的要求，由能源部会同有关部门共同修订的《3～110KV高压配电装置设计规范》，已经有关部门会审。现批准《3～110KV高压配电装置设计规范》GB50060-92为强制性国家标准，自1993年5月1日起施行。原《工业与民用35千伏高压配电装置设计规范》GBJ6-93同时废止。本规范由能源部负责管理，其具体解释等工作由能源部西北电力设计院负责。出版发行由建设部标准定额研究所负责组织。中华人民共和国建设部1992年9月25日修订说明本规范是根据国家计委计综〔1986〕2630号文的要求，由能源部西北电力设计院会同有关单位共同编制而成的。在修订过程中，规范组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。本规范共分六章和三个附录。这次修订的主要内容有：总则，一般规定，环境条件，导体电器，安全净距，配电装置型式选择，通道及围栏，防火与蓄油设施，配电装置对建筑物及构筑物的要求。本规范执行过程中，如发现需要修改或补充之处，请将意见和有关资料寄送西安市西北电力设计院（邮政编码：710032），并抄送我部电力规划设计总院，以便今后修订时参考。能源部1991年6月第一章总则第1.0.1条为使高压配电装置（简称配电装置）的设计，执行我国的技术经济政策，做到安全可靠、技术先进、经济合理和维修方便，制定本规范。第1.0.2条本规范适用于新建和扩建3～110KV配电装置工程的设计。第1.0.3条配电装置的设计应根据电力负荷性质及容量，环境条件和运行、安装维修等要求，合理地选用设备和制定布置方案，应采用行之有效的新技术、新设备、新布置和新材料。第1.0.4条配电装置的设计应根据工程特点、规模和发展规划，做到远、近期结合，以近期为主，并适当考虑扩建的可能。第1.0.5条配电装置的设计必须坚持节约用地的原则。第1.0.6条配电装置的设计除应执行本规范的规定外，尚应符合国家现行的有关标准和规范的规定。第二章一般规定第2.0.1条配电装置的布置和导体、电器、架构的选择，应满足在当地环境条件下正常运行、安装维修、短路和过电压状态的要求。第2.0.2条配电装置各回路的相序宜一致，并应有相色标志。第2.0.3条电压为63KV及110KV的配电装置，每段母线上宜装设接地刀闸或接地器，对断路器两侧隔离开关的断路器侧和线路隔离开关的线路侧，宜装设接地刀闸。屋内配电装置间隔内的硬导体及接地线上，应留有接触面和连接端子。第2.0.4条屋内、外配电装置的隔离开关与相应的断路器和接地刀闸之间应装设闭锁装置。屋内配电装置尚应设置防止误入带电间隔的团锁装置。第2.0.5条充油电气设备的布置，应满足在带电时观察油位、油温的安全和方便的要求；并宜便于抽取油样。第三章环境条件第3.0.1条屋外配电装置中的电气设备和绝缘子，应根据污秽程度采取相应的外绝缘标准及其它防尘、防腐措施，并应便于清扫。第3.0.2条选择裸导体和电器的环境温度应符合表3.0.2的规定。选择裸导体和电器的环境温度表3.0.2类别安装场所环境温度()℃最高最低裸导体屋外最热月平均最高温度屋内该处通风设计温度电器屋外年最高温度年最低温度屋内电抗器该处通风设计最高排风温度屋内其它位置该处通风设计温度注：①年最高（或最低）温度为一年中所测得的最高（或最低）温度的多年平均值。②最热月平均最高温度为最热月每日最高温度的月平均值，取多年平均值。③选择屋内裸导体及其它电器的环境温度，若该处无通风设计温度资料时，可取最热月平均最高温度加5℃。第3.0.3条选择导体和电器的相对湿度，应采用当地湿度最高月份的平均相对湿度。在湿热带地区应采用湿热带型电器产品。在亚湿热带地区可采用普通电器产品，但应根据当地运行经验采取防护措施。第3.0.4条周围环境温度低于电气设备、仪表和继电器的最低允许温...
