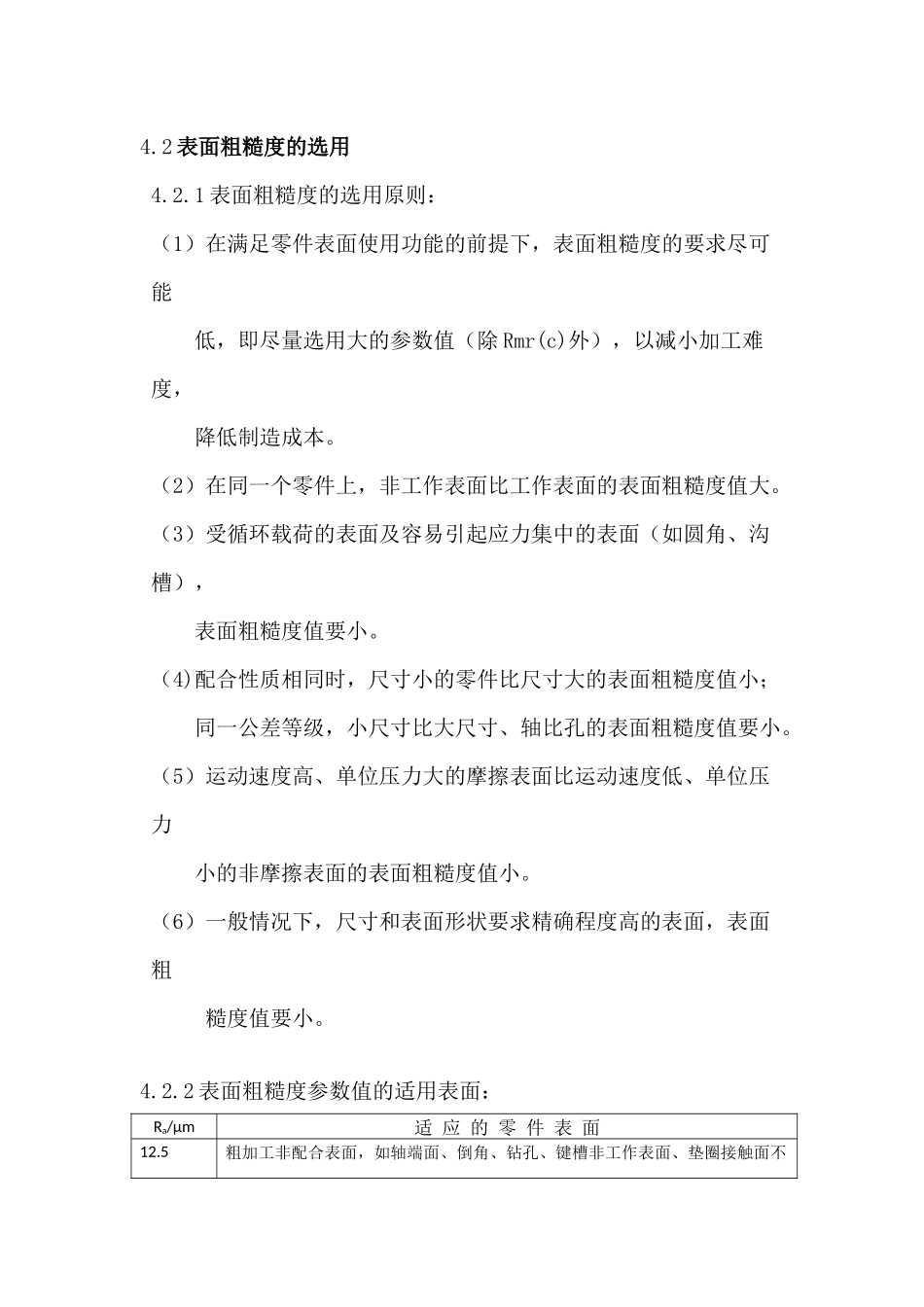

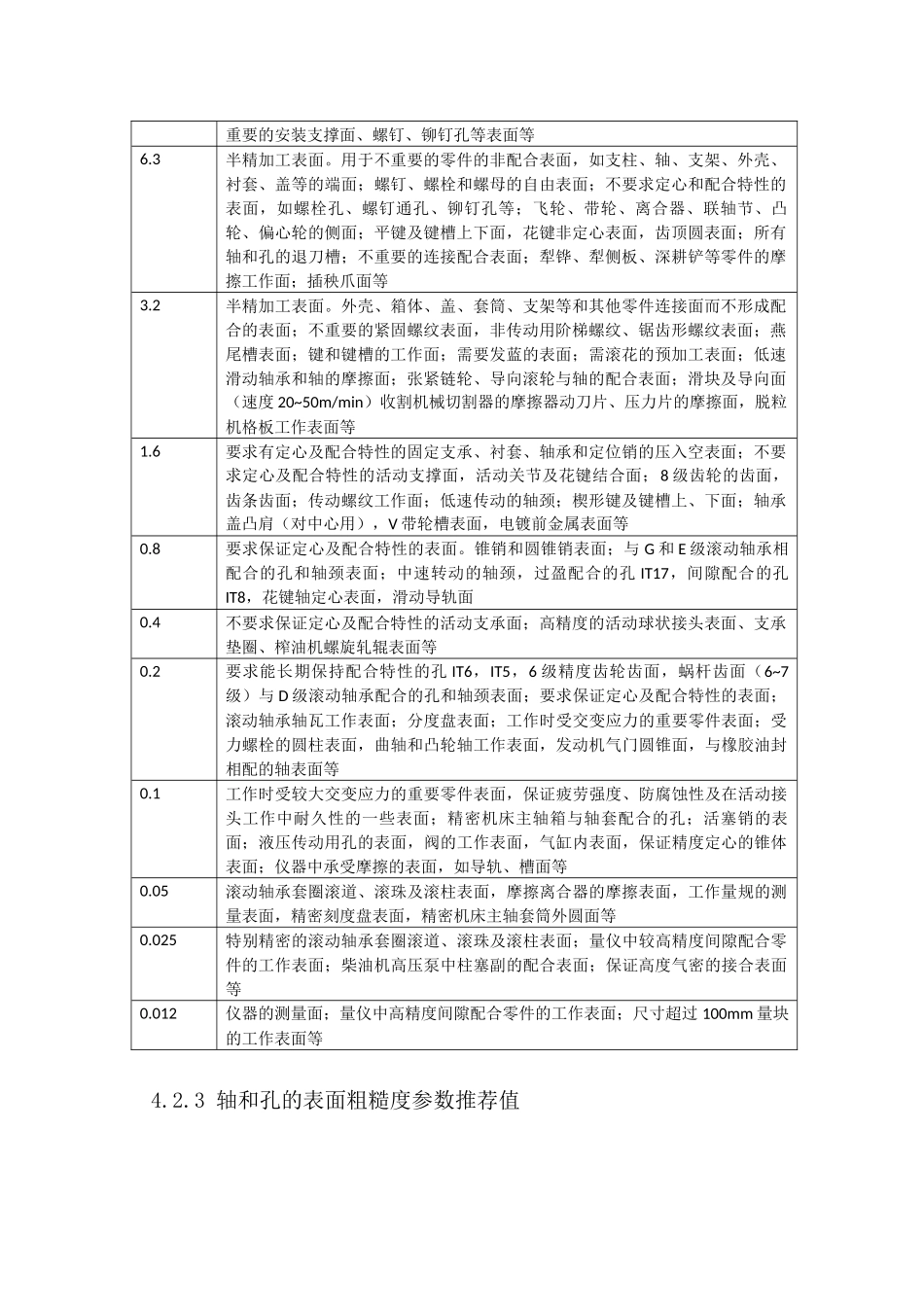

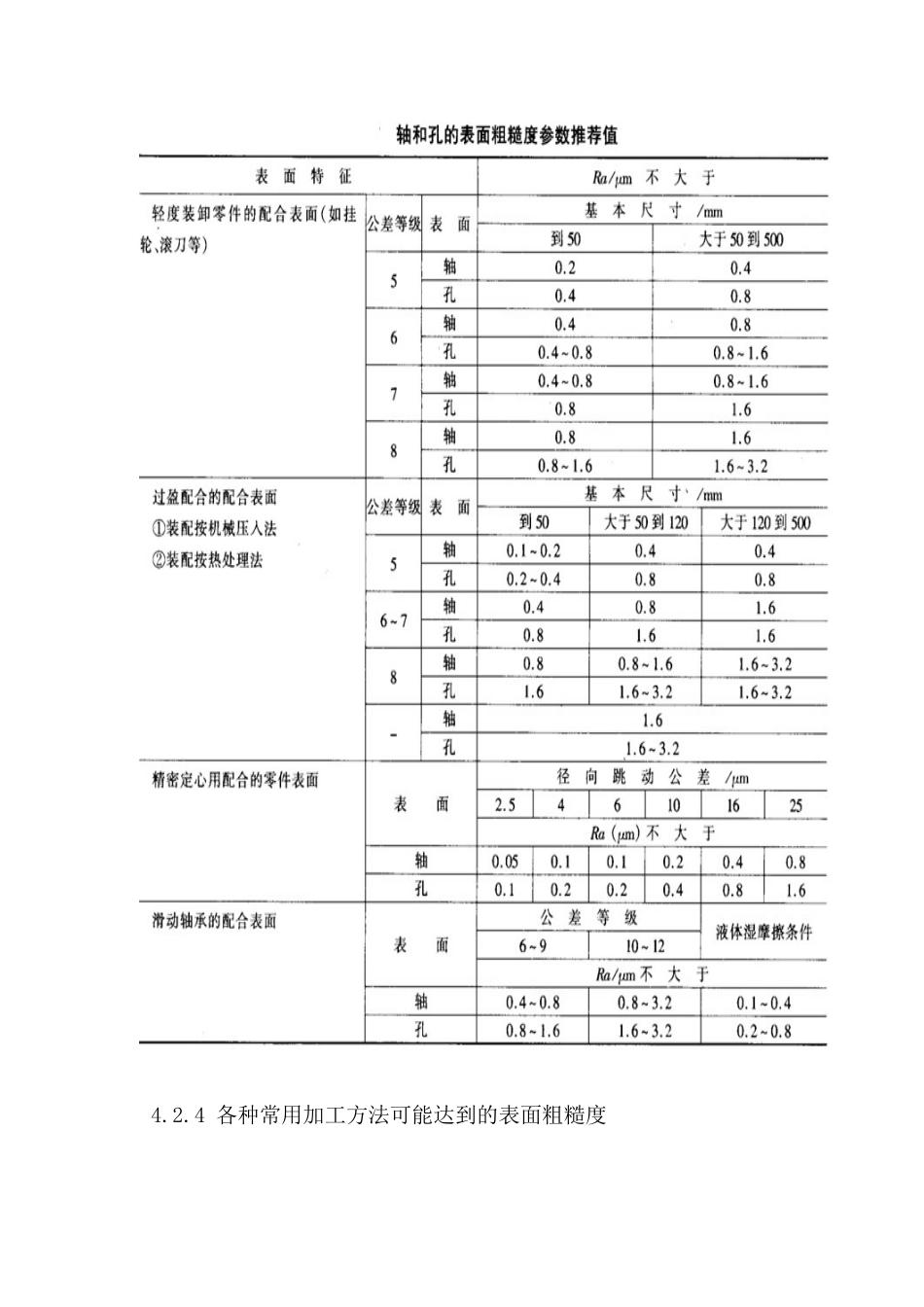

4.2表面粗糙度的选用4.2.1表面粗糙度的选用原则：（1）在满足零件表面使用功能的前提下，表面粗糙度的要求尽可能低，即尽量选用大的参数值（除Rmr(c)外），以减小加工难度，降低制造成本。（2）在同一个零件上，非工作表面比工作表面的表面粗糙度值大。（3）受循环载荷的表面及容易引起应力集中的表面（如圆角、沟槽），表面粗糙度值要小。（4)配合性质相同时，尺寸小的零件比尺寸大的表面粗糙度值小；同一公差等级，小尺寸比大尺寸、轴比孔的表面粗糙度值要小。（5）运动速度高、单位压力大的摩擦表面比运动速度低、单位压力小的非摩擦表面的表面粗糙度值小。（6）一般情况下，尺寸和表面形状要求精确程度高的表面，表面粗糙度值要小。4.2.2表面粗糙度参数值的适用表面：Ra/μm适应的零件表面12.5粗加工非配合表面，如轴端面、倒角、钻孔、键槽非工作表面、垫圈接触面不重要的安装支撑面、螺钉、铆钉孔等表面等6.3半精加工表面。用于不重要的零件的非配合表面，如支柱、轴、支架、外壳、衬套、盖等的端面；螺钉、螺栓和螺母的自由表面；不要求定心和配合特性的表面，如螺栓孔、螺钉通孔、铆钉孔等；飞轮、带轮、离合器、联轴节、凸轮、偏心轮的侧面；平键及键槽上下面，花键非定心表面，齿顶圆表面；所有轴和孔的退刀槽；不重要的连接配合表面；犁铧、犁侧板、深耕铲等零件的摩擦工作面；插秧爪面等3.2半精加工表面。外壳、箱体、盖、套筒、支架等和其他零件连接面而不形成配合的表面；不重要的紧固螺纹表面，非传动用阶梯螺纹、锯齿形螺纹表面；燕尾槽表面；键和键槽的工作面；需要发蓝的表面；需滚花的预加工表面；低速滑动轴承和轴的摩擦面；张紧链轮、导向滚轮与轴的配合表面；滑块及导向面（速度20~50m/min）收割机械切割器的摩擦器动刀片、压力片的摩擦面，脱粒机格板工作表面等1.6要求有定心及配合特性的固定支承、衬套、轴承和定位销的压入空表面；不要求定心及配合特性的活动支撑面，活动关节及花键结合面；8级齿轮的齿面，齿条齿面；传动螺纹工作面；低速传动的轴颈；楔形键及键槽上、下面；轴承盖凸肩（对中心用），V带轮槽表面，电镀前金属表面等0.8要求保证定心及配合特性的表面。锥销和圆锥销表面；与G和E级滚动轴承相配合的孔和轴颈表面；中速转动的轴颈，过盈配合的孔IT17，间隙配合的孔IT8，花键轴定心表面，滑动导轨面0.4不要求保证定心及配合特性的活动支承面；高精度的活动球状接头表面、支承垫圈、榨油机螺旋轧辊表面等0.2要求能长期保持配合特性的孔IT6，IT5，6级精度齿轮齿面，蜗杆齿面（6~7级）与D级滚动轴承配合的孔和轴颈表面；要求保证定心及配合特性的表面；滚动轴承轴瓦工作表面；分度盘表面；工作时受交变应力的重要零件表面；受力螺栓的圆柱表面，曲轴和凸轮轴工作表面，发动机气门圆锥面，与橡胶油封相配的轴表面等0.1工作时受较大交变应力的重要零件表面，保证疲劳强度、防腐蚀性及在活动接头工作中耐久性的一些表面；精密机床主轴箱与轴套配合的孔；活塞销的表面；液压传动用孔的表面，阀的工作表面，气缸内表面，保证精度定心的锥体表面；仪器中承受摩擦的表面，如导轨、槽面等0.05滚动轴承套圈滚道、滚珠及滚柱表面，摩擦离合器的摩擦表面，工作量规的测量表面，精密刻度盘表面，精密机床主轴套筒外圆面等0.025特别精密的滚动轴承套圈滚道、滚珠及滚柱表面；量仪中较高精度间隙配合零件的工作表面；柴油机高压泵中柱塞副的配合表面；保证高度气密的接合表面等0.012仪器的测量面；量仪中高精度间隙配合零件的工作表面；尺寸超过100mm量块的工作表面等4.2.3轴和孔的表面粗糙度参数推荐值4.2.4各种常用加工方法可能达到的表面粗糙度注：对于钣金类的冲裁在普通冲裁中，材料都是从模具刃口处产生裂纹而剪切分离，制件尺寸精度低（＜IT11），断面粗糙（Ra=12.5～6.3μm），不平直，断面有一定斜度，往往不能满足零件较高的技术要求，有时还需再进行多道后续的机械加工。精密冲裁是使材料呈纯剪切的形式进行冲裁，是通过改进模具来提高精度和改善断面质量的，制件尺寸精度可达到IT6～IT9，断面粗糙度Ra=1.6～0.4μm，断面垂直度可达89°30′或更佳。
