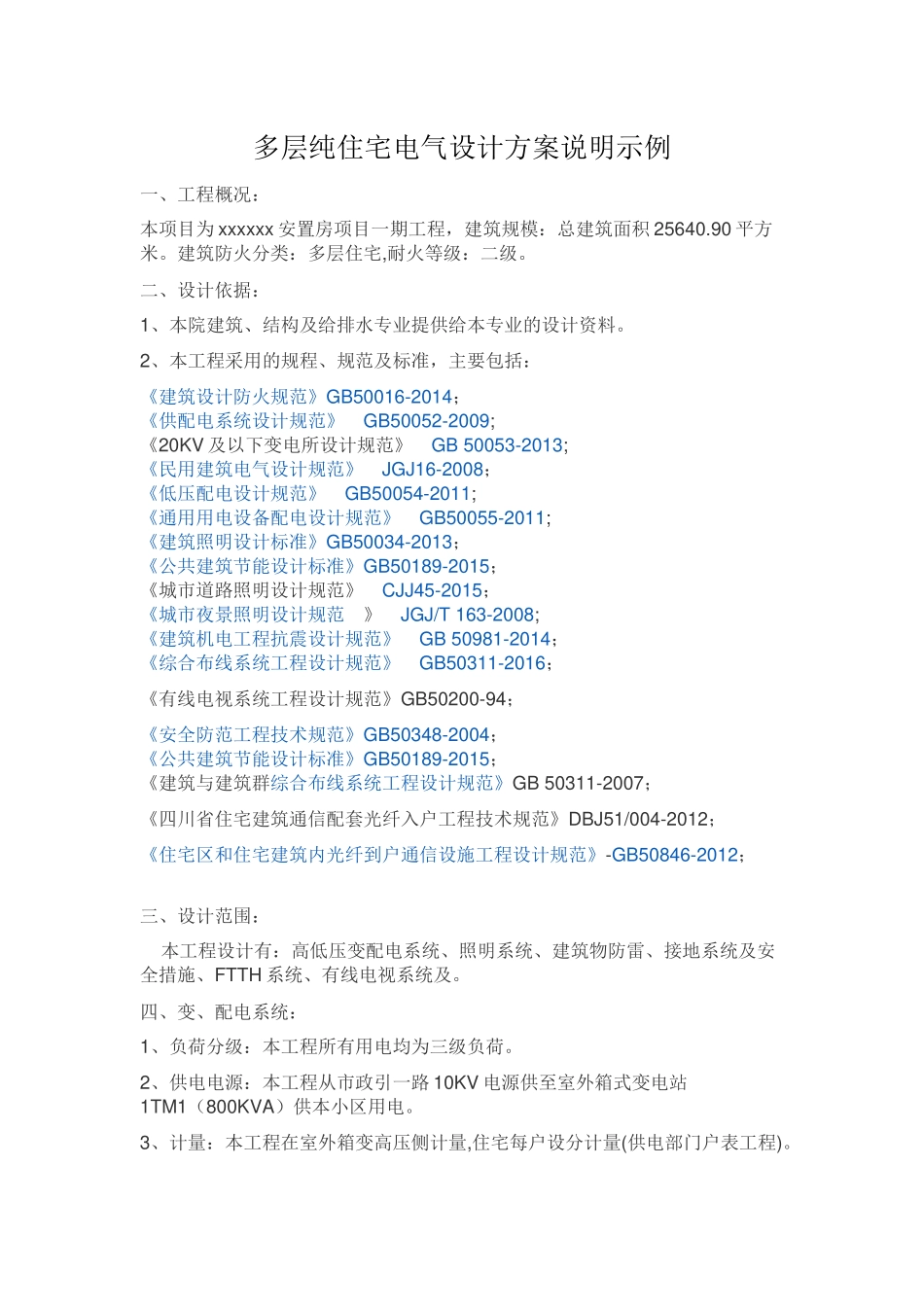

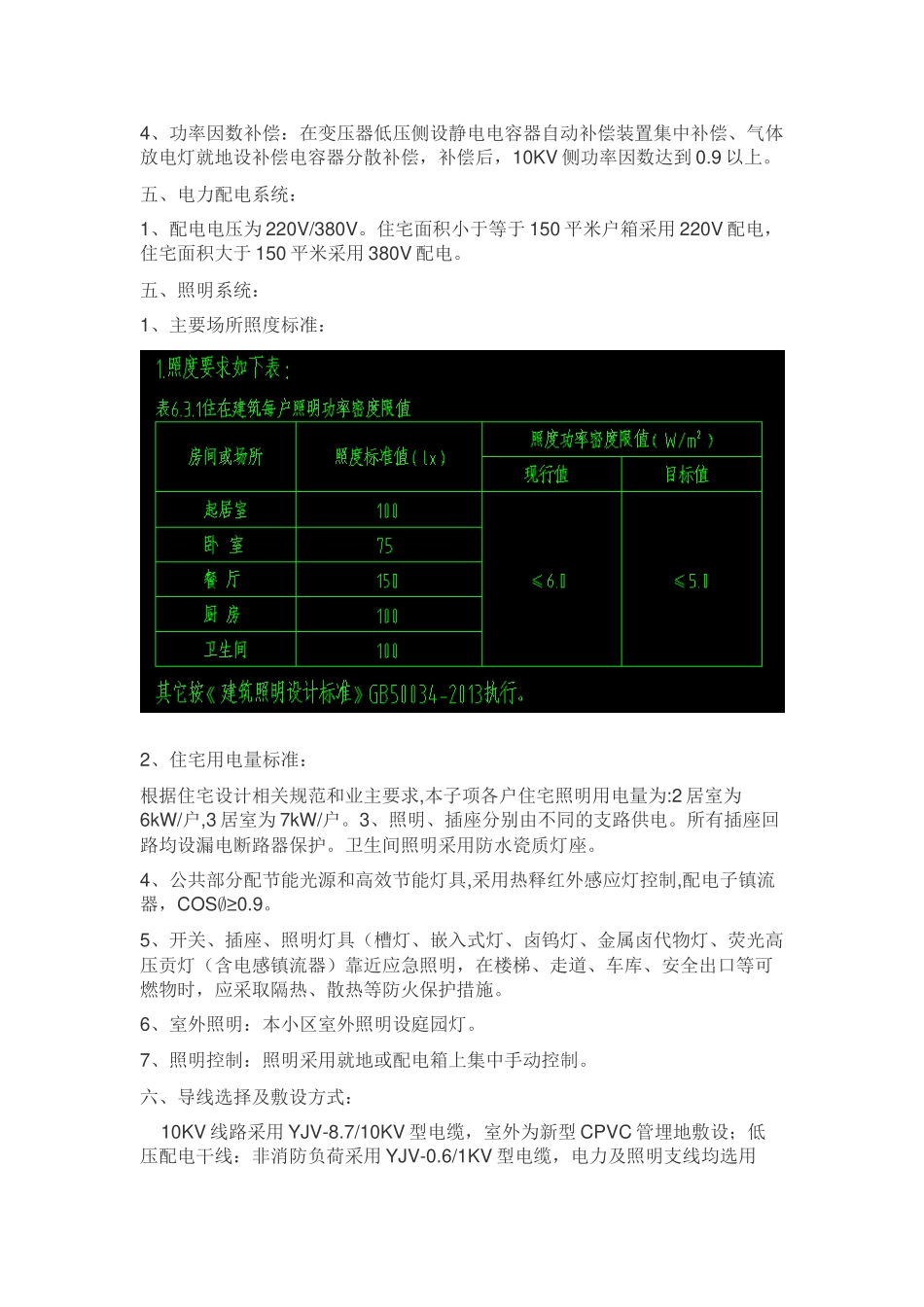

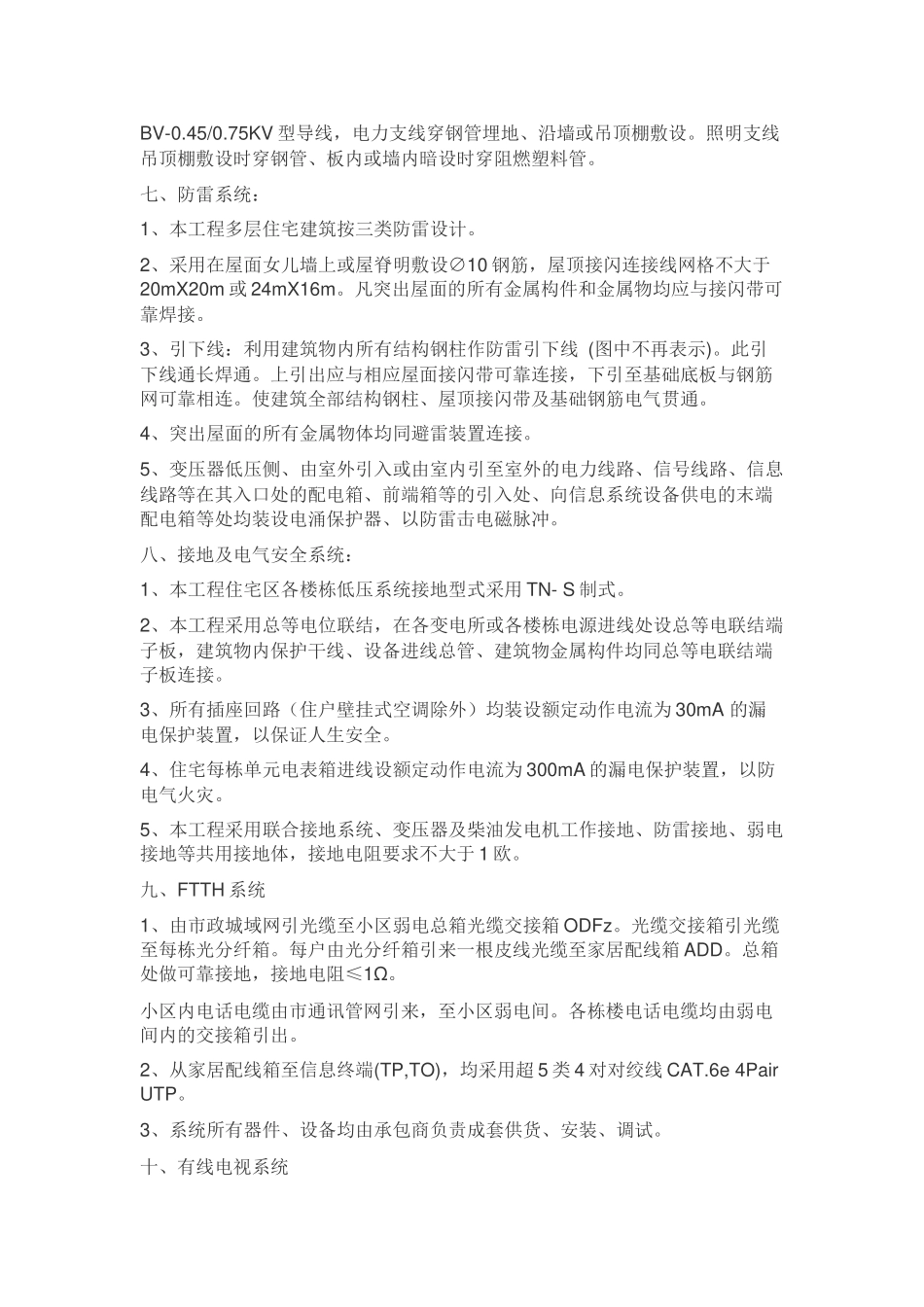

多层纯住宅电气设计方案说明示例一、工程概况：本项目为xxxxxx安置房项目一期工程，建筑规模：总建筑面积25640.90平方米。建筑防火分类：多层住宅,耐火等级：二级。二、设计依据：1、本院建筑、结构及给排水专业提供给本专业的设计资料。2、本工程采用的规程、规范及标准，主要包括：《建筑设计防火规范》GB50016-2014；《供配电系统设计规范》GB50052-2009;《20KV及以下变电所设计规范》GB50053-2013;《民用建筑电气设计规范》JGJ16-2008；《低压配电设计规范》GB50054-2011;《通用用电设备配电设计规范》GB50055-2011;《建筑照明设计标准》GB50034-2013；《公共建筑节能设计标准》GB50189-2015；《城市道路照明设计规范》CJJ45-2015；《城市夜景照明设计规范》JGJ/T163-2008;《建筑机电工程抗震设计规范》GB50981-2014；《综合布线系统工程设计规范》GB50311-2016；《有线电视系统工程设计规范》GB50200-94；《安全防范工程技术规范》GB50348-2004；《公共建筑节能设计标准》GB50189-2015；《建筑与建筑群综合布线系统工程设计规范》GB50311-2007；《四川省住宅建筑通信配套光纤入户工程技术规范》DBJ51/004-2012；《住宅区和住宅建筑内光纤到户通信设施工程设计规范》-GB50846-2012；三、设计范围：本工程设计有：高低压变配电系统、照明系统、建筑物防雷、接地系统及安全措施、FTTH系统、有线电视系统及。四、变、配电系统：1、负荷分级：本工程所有用电均为三级负荷。2、供电电源：本工程从市政引一路10KV电源供至室外箱式变电站1TM1（800KVA）供本小区用电。3、计量：本工程在室外箱变高压侧计量,住宅每户设分计量(供电部门户表工程)。4、功率因数补偿：在变压器低压侧设静电电容器自动补偿装置集中补偿、气体放电灯就地设补偿电容器分散补偿，补偿后，10KV侧功率因数达到0.9以上。五、电力配电系统：1、配电电压为220V/380V。住宅面积小于等于150平米户箱采用220V配电，住宅面积大于150平米采用380V配电。五、照明系统：1、主要场所照度标准：2、住宅用电量标准：根据住宅设计相关规范和业主要求,本子项各户住宅照明用电量为:2居室为6kW/户,3居室为7kW/户。3、照明、插座分别由不同的支路供电。所有插座回路均设漏电断路器保护。卫生间照明采用防水瓷质灯座。4、公共部分配节能光源和高效节能灯具,采用热释红外感应灯控制,配电子镇流器，COS∅≥0.9。5、开关、插座、照明灯具（槽灯、嵌入式灯、卤钨灯、金属卤代物灯、荧光高压贡灯（含电感镇流器）靠近应急照明，在楼梯、走道、车库、安全出口等可燃物时，应采取隔热、散热等防火保护措施。6、室外照明：本小区室外照明设庭园灯。7、照明控制：照明采用就地或配电箱上集中手动控制。六、导线选择及敷设方式：10KV线路采用YJV-8.7/10KV型电缆，室外为新型CPVC管埋地敷设；低压配电干线：非消防负荷采用YJV-0.6/1KV型电缆，电力及照明支线均选用BV-0.45/0.75KV型导线，电力支线穿钢管埋地、沿墙或吊顶棚敷设。照明支线吊顶棚敷设时穿钢管、板内或墙内暗设时穿阻燃塑料管。七、防雷系统：1、本工程多层住宅建筑按三类防雷设计。2、采用在屋面女儿墙上或屋脊明敷设∅10钢筋，屋顶接闪连接线网格不大于20mX20m或24mX16m。凡突出屋面的所有金属构件和金属物均应与接闪带可靠焊接。3、引下线：利用建筑物内所有结构钢柱作防雷引下线(图中不再表示)。此引下线通长焊通。上引出应与相应屋面接闪带可靠连接，下引至基础底板与钢筋网可靠相连。使建筑全部结构钢柱、屋顶接闪带及基础钢筋电气贯通。4、突出屋面的所有金属物体均同避雷装置连接。5、变压器低压侧、由室外引入或由室内引至室外的电力线路、信号线路、信息线路等在其入口处的配电箱、前端箱等的引入处、向信息系统设备供电的末端配电箱等处均装设电涌保护器、以防雷击电磁脉冲。八、接地及电气安全系统：1、本工程住宅区各楼栋低压系统接地型式采用TN-S制式。2、本工程采用总等电位联结，在各变电所或各楼栋电源进线处设总等电联结端子板，建筑物内保护干线、设备进线总管、建筑物金属构件均同总等电联结端子板连接。3、所有插座回路（住户壁挂式空调除外）均装设额定动作...
