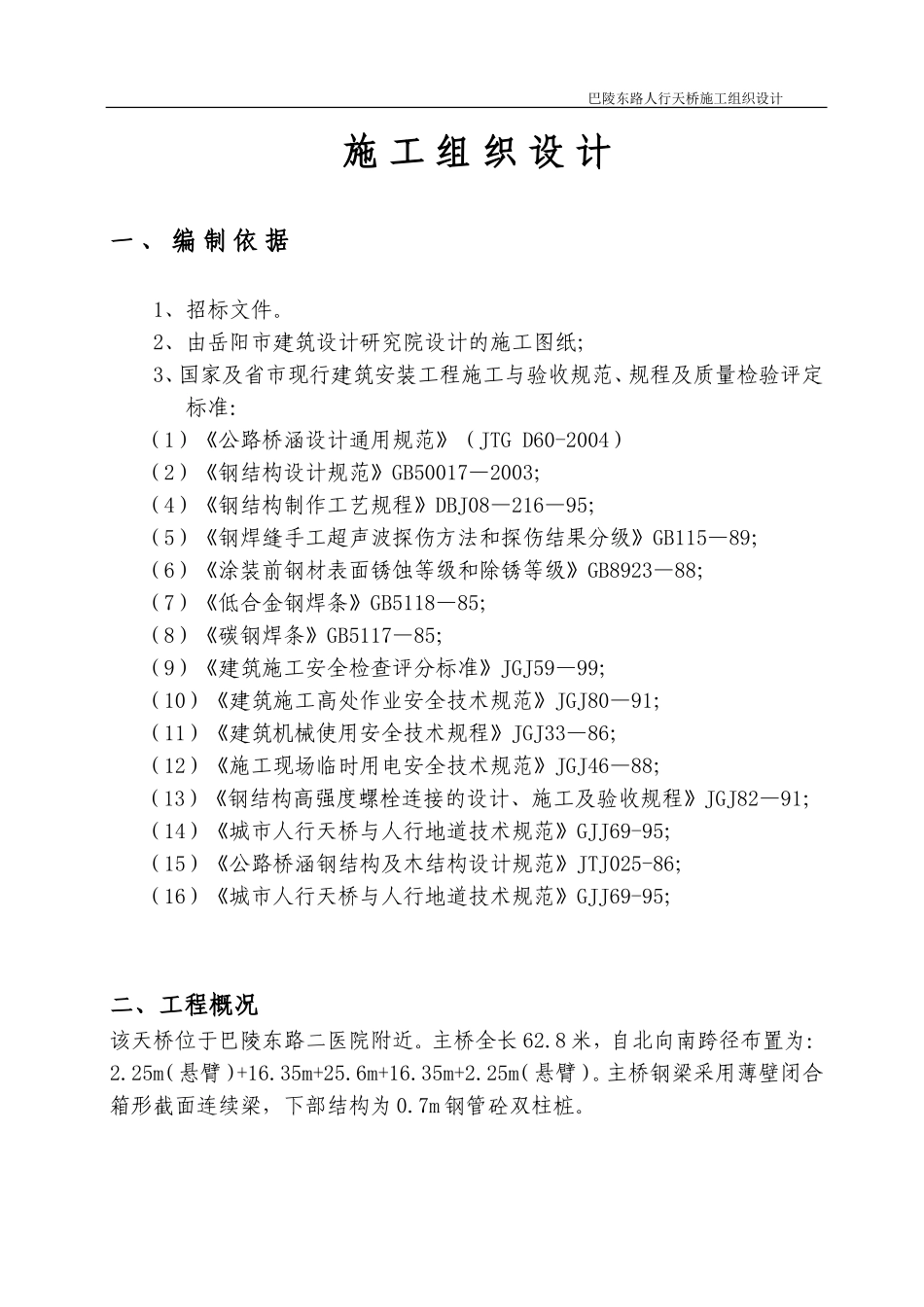

巴陵东路人行天桥施工组织设计施工组织设计一、编制依据1、招标文件。2、由岳阳市建筑设计研究院设计的施工图纸;3、国家及省市现行建筑安装工程施工与验收规范、规程及质量检验评定标准:(1)《公路桥涵设计通用规范》(JTGD60-2004)(2)《钢结构设计规范》GB50017—2003;(4)《钢结构制作工艺规程》DBJ08—216—95;(5)《钢焊缝手工超声波探伤方法和探伤结果分级》GB115—89;(6)《涂装前钢材表面锈蚀等级和除锈等级》GB8923—88;(7)《低合金钢焊条》GB5118—85;(8)《碳钢焊条》GB5117—85;(9)《建筑施工安全检查评分标准》JGJ59—99;(10)《建筑施工高处作业安全技术规范》JGJ80—91;(11)《建筑机械使用安全技术规程》JGJ33—86;(12)《施工现场临时用电安全技术规范》JGJ46—88;(13)《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82—91;(14)《城市人行天桥与人行地道技术规范》GJJ69-95;(15)《公路桥涵钢结构及木结构设计规范》JTJ025-86;(16)《城市人行天桥与人行地道技术规范》GJJ69-95;二、工程概况该天桥位于巴陵东路二医院附近。主桥全长62.8米,自北向南跨径布置为:2.25m(悬臂)+16.35m+25.6m+16.35m+2.25m(悬臂)。主桥钢梁采用薄壁闭合箱形截面连续梁,下部结构为0.7m钢管砼双柱桩。巴陵东路人行天桥施工组织设计三、工期要求本工程要求60天完成全部工程任务,钢结构箱梁安装在下部钢管柱接桩基础工程完工后进行。四、组织机构1.成立施工组织机构的原则为保证本段工程优质、顺利按期完工,我公司按照业主对工程的施工要求,结合本工程特点,组建高素质、高水平的项目经理部。同时在施工中坚持科学管理、严密组织、精心部署,确保总体施工目标的实现。2.施工组织机构项目部领导班子由项目经理、项目副经理、项目总工组成,下设五个职能部门:工程管理部、技术质量部、经营预算部、物资设备部、综合办公室。实行项目经理负责制,对本合同段实施全面管理。本工程项目部所有成员具有相应专业证书。项目经理项目总工项目副经理工程管理部施工队物资设备部综合办公室技术质量部经营预算部巴陵东路人行天桥施工组织设计五、施工部署遵循先地下后地上,先基础、后主体结构的施工程序。首先进行桩基工程施工;其次进行下部结构施工:包括墩柱、盖梁、梯脚、坡脚施工;再次进行上部结构施工:包括支座安装、钢梁吊装;最后进行装修工程施工:包括桥面塑胶铺装、栏杆、地袱施工及恢复方砖步道。合理地安排施工顺序,保证在劳动力、物资以及资金消耗量最少的情况下,按规定的工期和质量目标顺利完成施工任务。根据工程特点分成四个阶段进行施工:第一阶段施工准备阶段:主要工作为交接桩工作;临设、临电、临时水准点的设置;物探及坑探工作。第二阶段为基础施工阶段:主要工作为桩基础;承台、梯脚施工;墩柱施工,钢结构制造过程。第三阶段主要工作为:钢结构吊装、焊接,楼梯安装;桥面栏杆,桥面铺塑过程,桥的装修工程。第四阶段为竣工阶段。六、主要工程项目施工方法1.人工挖孔桩(1)平整场地,测量定位桩位放样及控制方法,按业主所给定的位置采用基线坐标法控制桩位,反复检查校核。根据工程地质和水文地质条件,平整场地后,清除地面危石浮土,铲除松软土层并夯实,施测墩台十字线,定立桩孔位置,设置护桩并经常检查校核,孔口四周挖排水沟,巴陵东路人行天桥施工组织设计作好排水系统,及时排除地表水,搭好孔口雨棚,安装提升设备,布置好出碴道路,合理堆放材料和机具,不致增加孔壁压力。(2)设置井口防护井口周围用混凝土制成围圈予以围护,其高度应高出地面20~30厘米,防止土、石、杂物滚入孔内伤人。(3)质量检查挖孔过程中,须经常检查桩孔尺寸、平面位置和垂直度,控制方法采用十字交叉线坠法,检查孔的直径和垂直度,发现偏差及时调正。不挖孔时由于有水渗入,应及时支护孔壁,防水在孔壁浸流造成坍孔。渗水应及时抽走排除。桩孔挖掘及支撑护壁两个工序,必须连续作业,不宜中途停以防坍孔。挖孔过程中还应经常检查孔内的二氧化碳浓度,如超过0.3,应增设通风设备。挖孔工作暂停时,孔口必须加盖。(4)...
