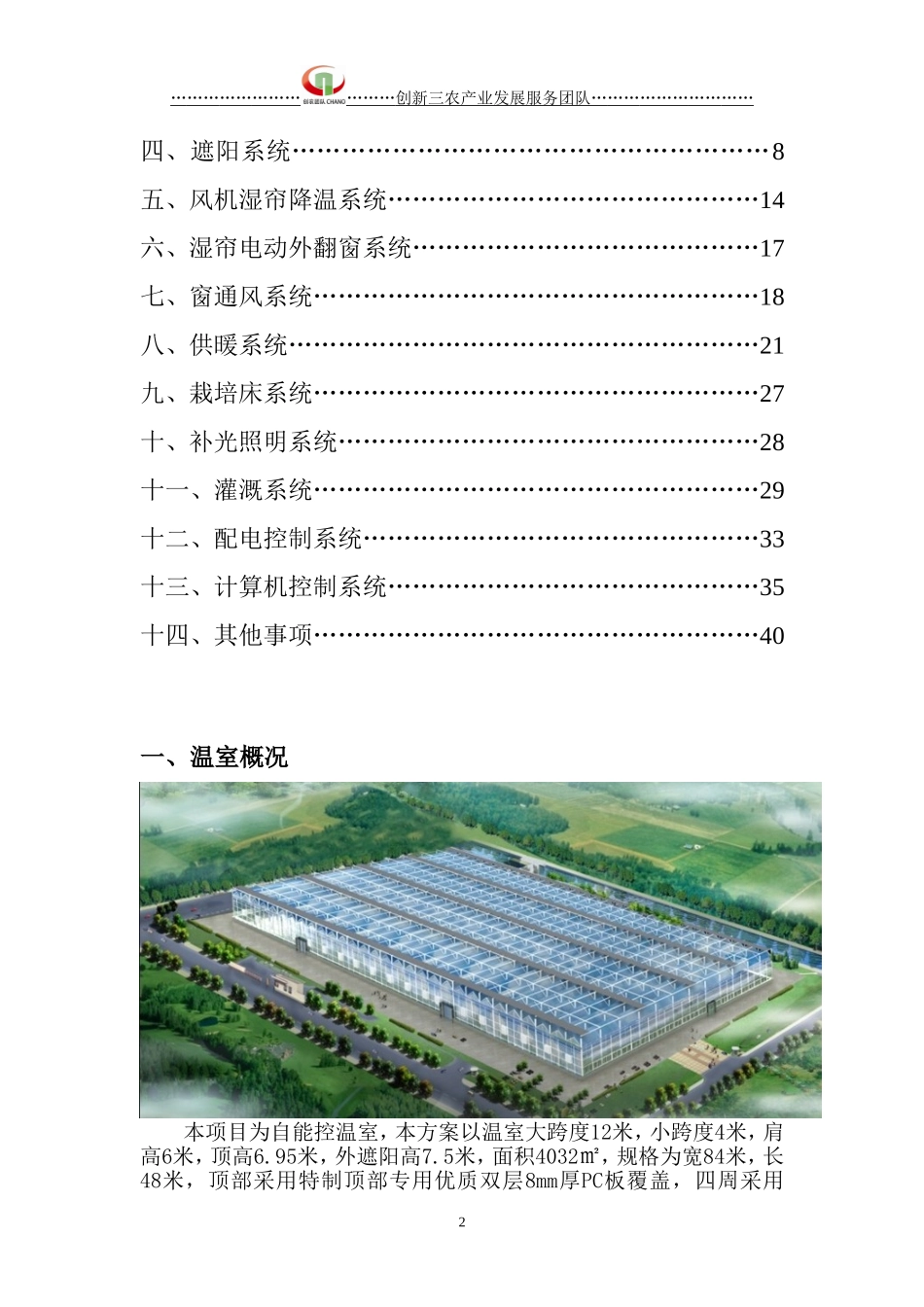

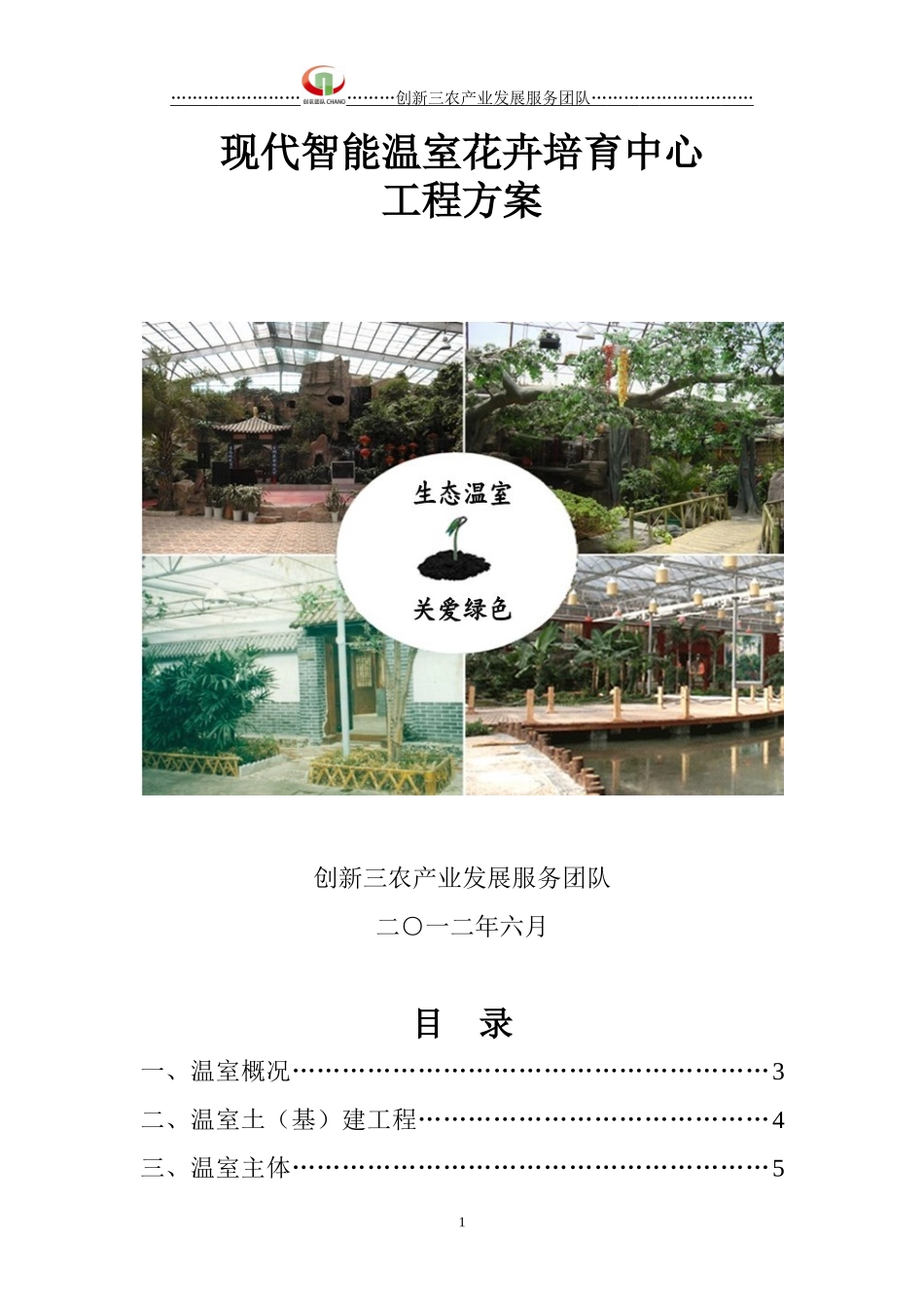

……………………………创新三农产业发展服务团队…………………………现代智能温室花卉培育中心工程方案创新三农产业发展服务团队二○一二年六月目录一、温室概况…………………………………………………3二、温室土（基）建工程……………………………………4三、温室主体…………………………………………………51……………………………创新三农产业发展服务团队…………………………四、遮阳系统…………………………………………………8五、风机湿帘降温系统………………………………………14六、湿帘电动外翻窗系统……………………………………17七、窗通风系统………………………………………………18八、供暖系统…………………………………………………21九、栽培床系统………………………………………………27十、补光照明系统……………………………………………28十一、灌溉系统………………………………………………29十二、配电控制系统…………………………………………33十三、计算机控制系统………………………………………35十四、其他事项………………………………………………40一、温室概况本项目为自能控温室，本方案以温室大跨度12米，小跨度4米，肩高6米，顶高6.95米，外遮阳高7.5米，面积4032㎡，规格为宽84米，长48米，顶部采用特制顶部专用优质双层8mm厚PC板覆盖，四周采用2……………………………创新三农产业发展服务团队…………………………5+6+5钢化玻璃覆盖，推拉窗部分采用塑钢窗5+6+5中空钢化玻璃覆盖，工程除主体骨架、点式基础、围裙墙、温室排水等系统工程外，还配置自动顶开窗通风系统、内遮阳系统、外遮阳系统、风机/湿帘风机降温系统、栽培床系统、灌溉系统、内循环风机、红外线供暖系统、计算机控制系统、补光照明系统等，业主需要配合完善内部基础工程、蓄水池（罐）、内外地排水系统等系统工程。设计理念为“坚持科学、实用原则；坚持提高土地资源使用率、节能、节水、高效的原则，坚持温室结构用材以及设备选购先进、可靠、适用的原则。”本方案拟以84米×48米（七连栋）温室为参照分析。二、温室土（基）建工程（常规由业主自行完成）1、点式基础工程温室持力层容许承载力标准值≥100kPa，地下稳定水位在±0.000下900mm进行设计和做预算，基础埋置深度为±0.000下不小于1000mm；如果特殊地质情况，与设计依据不符，将对基础图纸及预算做相应调整。钢筋混凝土独立基础共128个，采用C20/C25钢筋混凝土基础，现场浇铸，附温室立柱预埋件，内部加12号钢筋不小于800mm长4根，用10号钢筋扎笼，扎束间距为200mm；基础高1200mm，上部尺寸为：300mm(长)×300mm(宽)，高1050mm，下部呈正方形，700mm(长)×700mm(宽)，高150mm，；基础开挖至设计标高，基底素土3:7灰土层不低于100mm，夯实后压实系数不小于0.97，独立基础允许偏差不超过设计标高向地平高±10mm。2、围裙墙围裙墙采用24墙，立柱50公分以下全部砌筑完，地下部分深30公分，将素土夯实，5公分混凝土垫层，内外粉覆。3、内外地排水系统外排水采用暗管或明沟加盖板，每50-80米设立一个沉沙井，内排水根据温室用途确定，常规采用炉渣水泥砖砌排水沟，外加盖板，形成暗沟，设立尘沙井，根据每个区域的规划确定，原则是随内部主道走向，衔接于主道边上即可。4、内部地面处理内部主道也根据产业发展需要确定，如果是培养花木用，常规采用沿温室四周规划，常规形成“日”与“目”字型，宽度2-3米，采用青石板或广场砖铺装或水泥路面；内部辅道，生产区域与生产区域之间也采青石板或广场砖铺装或水泥路面；宽度0.6-1.2米；生产区域地面整平，铺设3-5公分厚米石即可。5、蓄水池整体灌溉用水常规使用自压式样蓄水池（罐），分为肥药池（罐），3……………………………创新三农产业发展服务团队…………………………蓄水池（罐）容积30立方以上，肥药池（罐）6立方米以上，设置地面蓄水池2个，主要用于湿帘循环供水用，规格为宽1米，长2米，深度2米，可以与内部排水衔接在一起，但进水口要经过沙化沉淀除杂物处理，处理后的水直接流到蓄水池。三、温室主体1、主体结构（温室型号）WS-PCK-12.0...
