钢结构屋面施工方案VIP免费

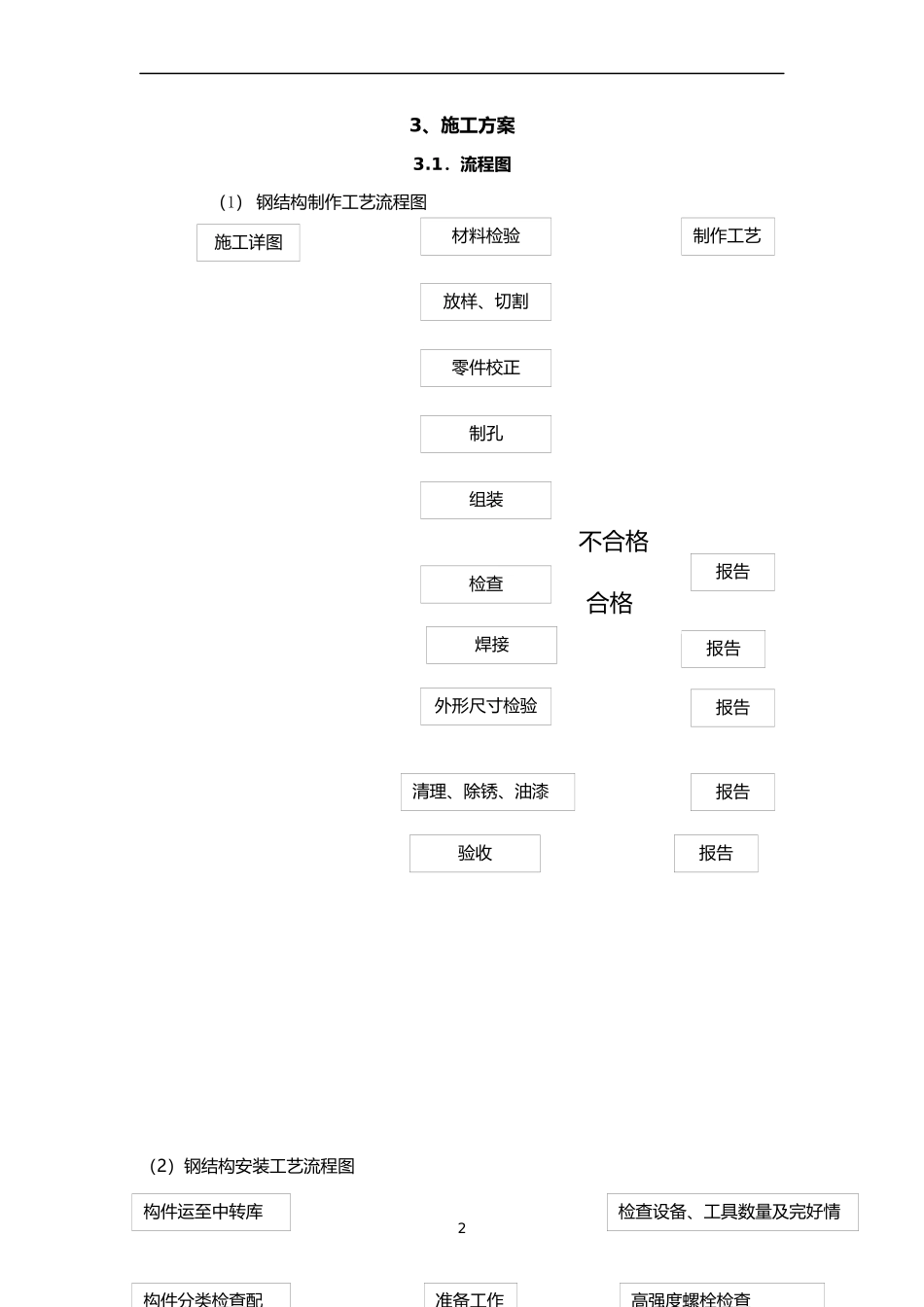

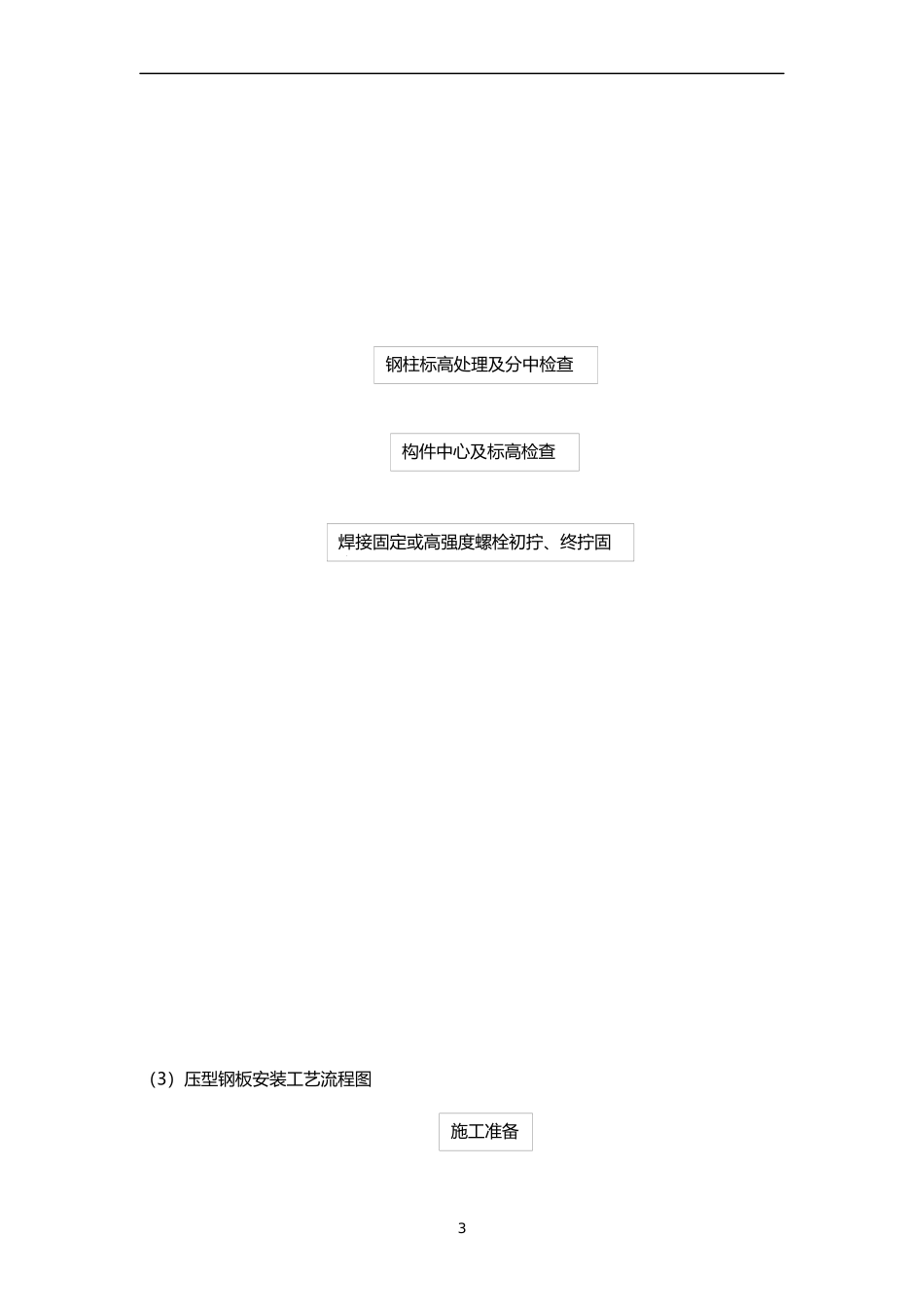

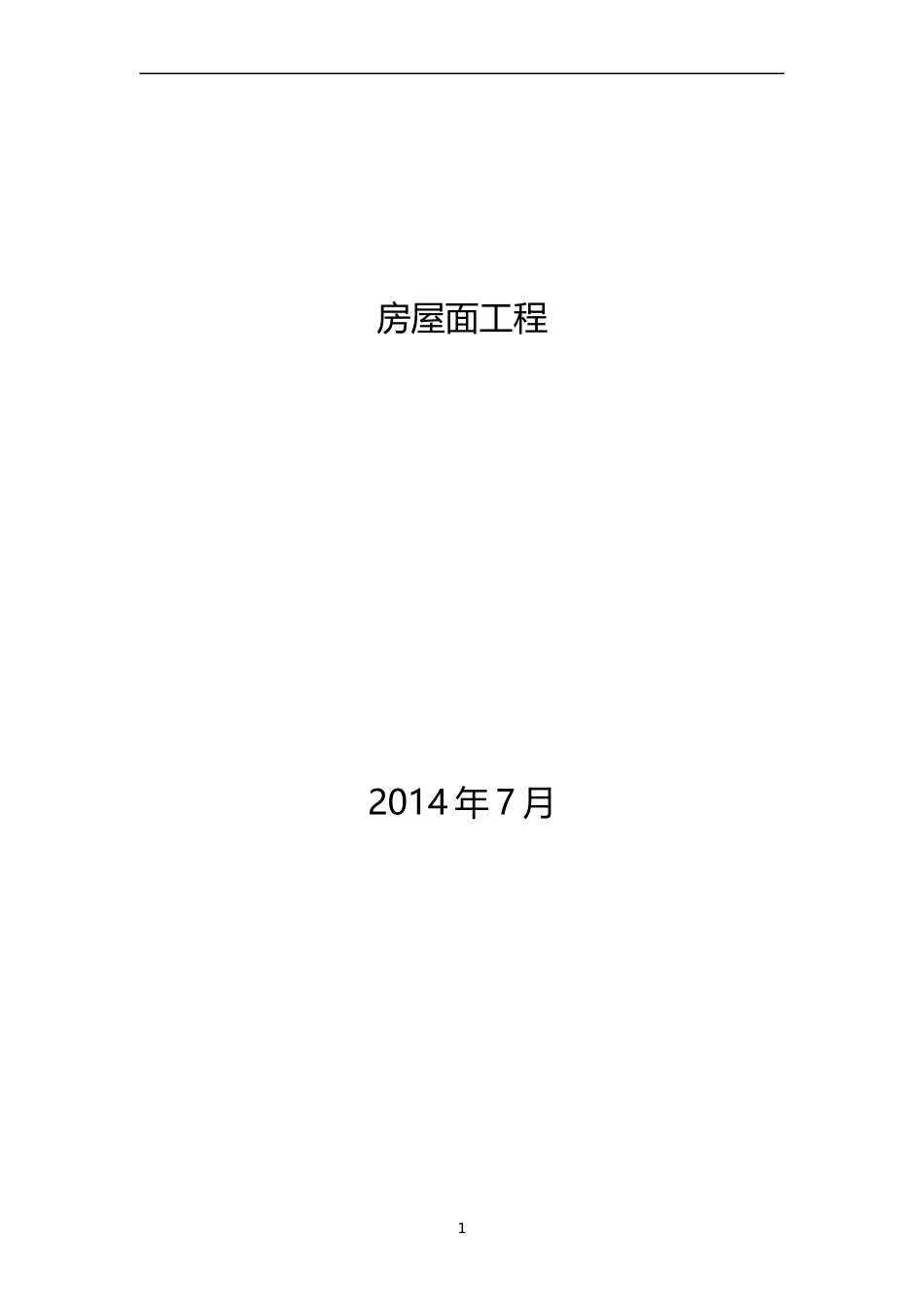

房屋面工程2014年7月13、施工方案3.1．流程图（1）钢结构制作工艺流程图（2）钢结构安装工艺流程图施工详图材料检验制作工艺放样、切割零件校正制孔组装检查焊接外形尺寸检验清理、除锈、油漆验收报告报告报告报告构件运至中转库构件分类检查配准备工作检查设备、工具数量及完好情况高强度螺栓检查不合格合格报告2（3）压型钢板安装工艺流程图钢柱标高处理及分中检查构件中心及标高检查焊接固定或高强度螺栓初拧、终拧固定施工准备33.2．施工准备（1）技术准备审查设计文件是否齐全合理,符合国家标准。根据设计文件进行构件详图设计，以便于加工制作和安装。并编制材料采购计划。钢结构的加工工艺确定。（2）材料的采购、存放绘制排版图、统计构件数钢结构安装检验压型钢板加工交验、运输、入库抽验不合格合格放压型钢板安装位置线搭设支顶架压型钢板分层、分区配料起吊至安装区配件加工交验、运输、入库抽验分层、分区吊至安装区钢柱边、支托角钢放线、安装焊接铺设压型钢板边角处下料调直、压实、点焊自检不合格合格割开焊接专业人员检查合格清理现场资料及分层验收栓钉放线、焊接放封边板安装线封边板、边角处下料安装、焊接封边板自检合格返馈4本工程钢结构主材和附材全部采用Q235号钢制作，钢材采购的数量和品种应和订货合同相符，钢材的出厂质量证明书数据必须和钢材打印的记号一致。钢构件应按种类、型号、安装顺序分区存放。底层垫枕应有足够支承面，相同型号的钢构件叠放时，各层构件的支点应在同一垂直线上，并应防止构件被压坏和变形。焊接材料和螺栓涂料应建立专门仓库，库内应干燥、通风良好。（3）材料的验收钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证明书，必须符合设计要求和现行标准的规定。钢材表面不许有结疤、裂纹、折叠和分层等缺陷；钢材端边或断口处不应有分层、夹渣。有上述缺陷的应另行堆放，以便研究处理。钢材表面的锈蚀深度，不超过其厚度负偏差值的1/2；并应符合国家标准规定的C级及以上。严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂以及生锈的焊丝。钢结构工程的材料代用。由于个别钢材的品种、规格、性能等不能满足设计要求需要进行材料代用时，应经设计单位同意并答署代用文件，一般是以高强度材料代替低强度材料，以厚代薄。高强度螺栓连接副应进行扭矩系数复验。3.3．钢结构构件制作、组装、检验（1）放样、号料熟悉施工图，并认真阅读技术要求及设计说明，并逐个核对图纸之间的尺寸和方向等。直接在板料和型钢上号料是，应检查号料尺寸是否正确。准备好做样板、样杆的材料，一般可采用薄钢板和小扁钢。号料前必须了解原材料的材质及规格，检查原材料的质量。不同规格、不同材质的零件应分布号料。并根据先大后小的原则依次号料。钢材如有较大的弯曲、凹凸不平时，应先进行矫正。尽量使相等宽度和长度的零件一起号料，需要拼接的同一种构件必须一起号料。钢板长度不够需要焊接拼接时，在接缝处必须注意焊缝的大小及形状，在焊接和矫正再划线。样板、样杆上应用油漆写明加工号、构件编号、规格，同时标注上孔直径、工作线、弯曲线等各种加工符号。放样和号料应预留收缩量及切割、铣刨需要的加工余量，尽可能节约材料。主要受力构件和需要弯曲的构件，在号料时应按照工艺规定的方向取料，弯曲的外侧不应有样冲点和伤痕缺陷。本次号料的剩余材料应进行余料标识，包括余料编号、规格、材质等，以便于再次使用。（2）切割钢材下料常用的有氧割、机械切割（剪切、锯切、砂轮切割）等方法。氧割的工艺要求：气割前，应去除钢材表面的油污、浮锈和其他杂物，并在下面留一定的空间。大型工件的切割，应先从短边开始。在钢板上切割不同形状的工件时，应靠边靠角，合理布置，先割大件，后割小件；先割较复杂的，后割简单的；窄长条形板的切割，采用两长边同时切割的方法，以防止产生旁弯。机械切割的允许偏差气割的允许偏差5项目允许偏差项目允许偏差零件宽度、长度±3.0㎜零件宽度、长度±3.0㎜边缘缺棱1.0㎜切割面平面度0.05t,但不大于2.0㎜型钢端部垂直度2.0㎜割纹深度0.3㎜局...
