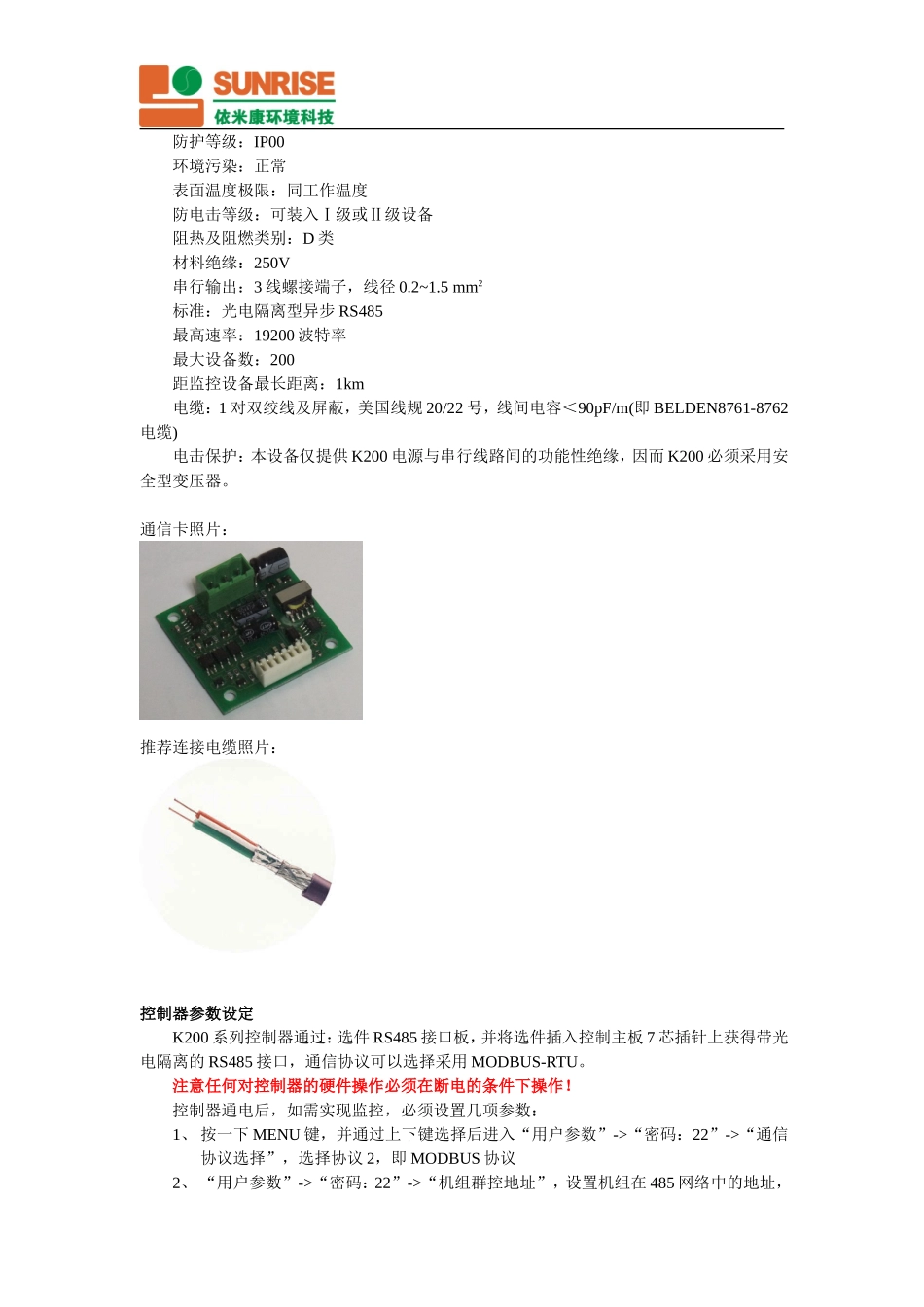

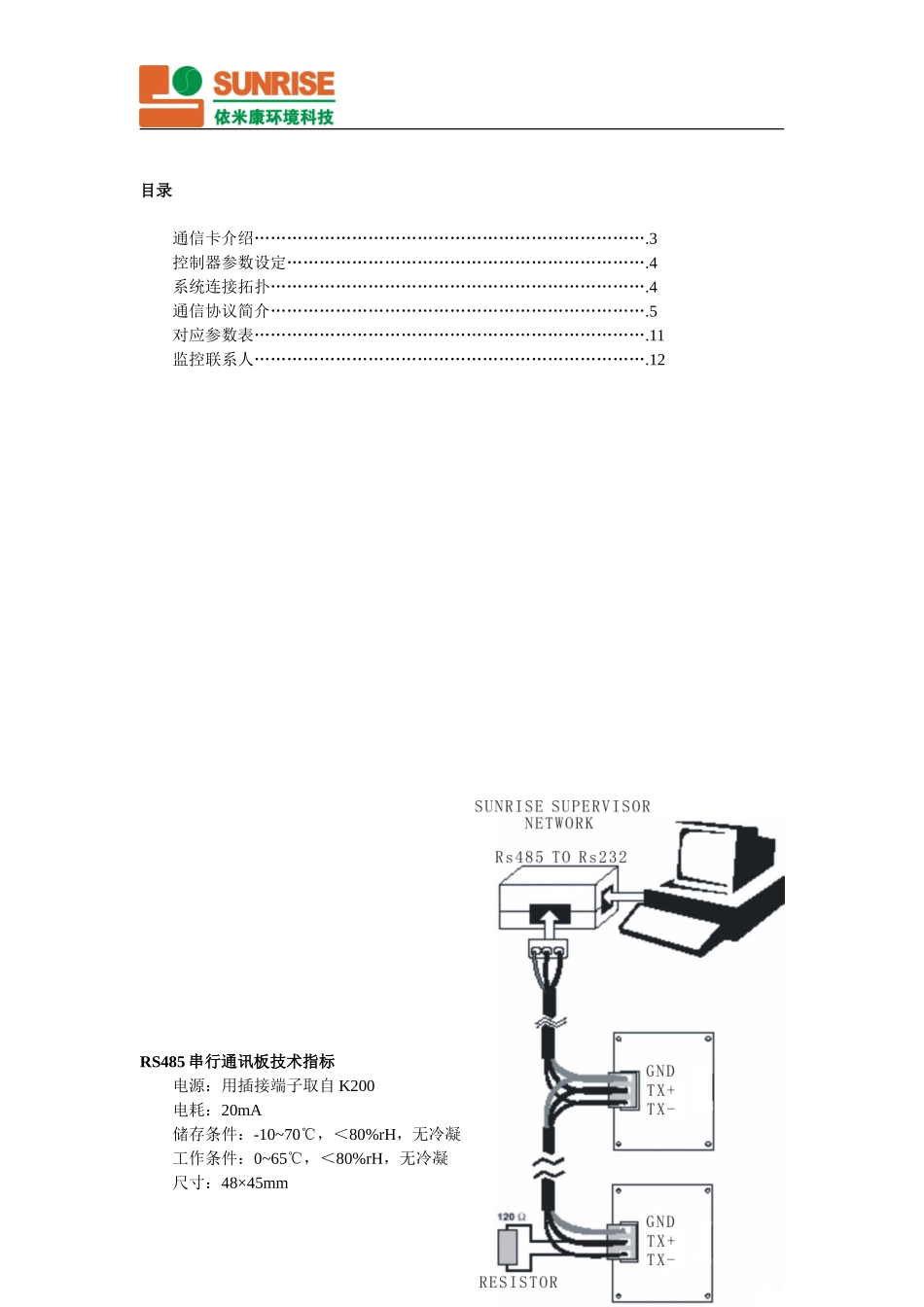

精密恒温恒湿直接蒸发式机组通信协议MODBUS版本四川依米康环境科技股份有限公司目录通信卡介绍……………………………………………………………….3控制器参数设定………………………………………………………….4系统连接拓扑…………………………………………………………….4通信协议简介…………………………………………………………….5对应参数表……………………………………………………………….11监控联系人……………………………………………………………….12RS485串行通讯板技术指标电源:用插接端子取自K200电耗:20mA储存条件:-10~70℃,<80%rH,无冷凝工作条件:0~65℃,<80%rH,无冷凝尺寸:48×45mm防护等级:IP00环境污染:正常表面温度极限:同工作温度防电击等级:可装入Ⅰ级或Ⅱ级设备阻热及阻燃类别:D类材料绝缘:250V串行输出:3线螺接端子,线径0.2~1.5mm2标准:光电隔离型异步RS485最高速率:19200波特率最大设备数:200距监控设备最长距离:1km电缆:1对双绞线及屏蔽,美国线规20/22号,线间电容<90pF/m(即BELDEN8761-8762电缆)电击保护:本设备仅提供K200电源与串行线路间的功能性绝缘,因而K200必须采用安全型变压器。通信卡照片:推荐连接电缆照片:控制器参数设定K200系列控制器通过:选件RS485接口板,并将选件插入控制主板7芯插针上获得带光电隔离的RS485接口,通信协议可以选择采用MODBUS-RTU。注意任何对控制器的硬件操作必须在断电的条件下操作!控制器通电后,如需实现监控,必须设置几项参数:1、按一下MENU键,并通过上下键选择后进入“用户参数”->“密码:22”->“通信协议选择”,选择协议2,即MODBUS协议2、“用户参数”->“密码:22”->“机组群控地址”,设置机组在485网络中的地址,同一网络中不能有相同的地址,否则整个网络将无法通信。3、“用户参数”->“密码:22”->“波特率选择”,1代表1200,2代表2400,3代表4800,4代表9600,5代表19200。默认值为5(19200),强烈建议用户选择此波特率。通信参数改变后,整个控制系统需断电2秒,重新上电后参数生效。RS485网络拓扑结构RS485总线只能采用总线制拓扑结构。正确错误Modbus协议介绍一、Modbus协议简介Modbus协议是应用于电子控制器上的一种通用语言。通过此协议,控制器相互之间、控制器经由网络(例如以太网)和其它设备之间可以通信。它已经成为一通用工业标准。有了它,不同厂商生产的控制设备可以连成工业网络,进行集中监控。此协议定义了一个控制器能认识使用的消息结构,而不管它们是经过何种网络进行通信的。它描述了一控制器请求访问其它设备的过程,如果回应来自其它设备的请求,以及怎样侦测错误并记录。它制定了消息域格局和内容的公共格式。当在一Modbus网络上通信时,此协议决定了每个控制器须要知道它们的设备地址,识别按地址发来的消息,决定要产生何种行动。如果需要回应,控制器将生成反馈信息并用Modbus协议发出。在其它网络上,包含了Modbus协议的消息转换为在此网络上使用的帧或包结构。这种转换也扩展了根据具体的网络解决节地址、路由路径及错误检测的方法。1、在Modbus网络上转输标准的Modbus口是使用一RS-232C兼容串行接口,它定义了连接口的针脚、电缆、信号位、传输波特率、奇偶校验。控制器能直接或经由Modem组网。控制器通信使用主—从技术,即仅一设备(主设备)能初始化传输(查询)。其它设备(从设备)根据主设备查询提供的数据作出相应反应。典型的主设备:主机和可编程仪表。典型的从设备:可编程控制器。主设备可单独和从设备通信,也能以广播方式和所有从设备通信。如果单独通信,从设备返回一消息作为回应,如果是以广播方式查询的,则不作任何回应。Modbus协议建立了主设备查询的格式:设备(或广播)地址、功能代码、所有要发送的数据、一错误检测域。从设备回应消息也由Modbus协议构成,包括确认要行动的域、任何要返回的数据、和一错误检测域。如果在消息接收过程中发生一错误,或从设备不能执行其命令,从设备将建立一错误消息并把它作为回应发送出去。2、在其它类型网络上转输在其它网络上,控制器使用对等技术通信,故...
