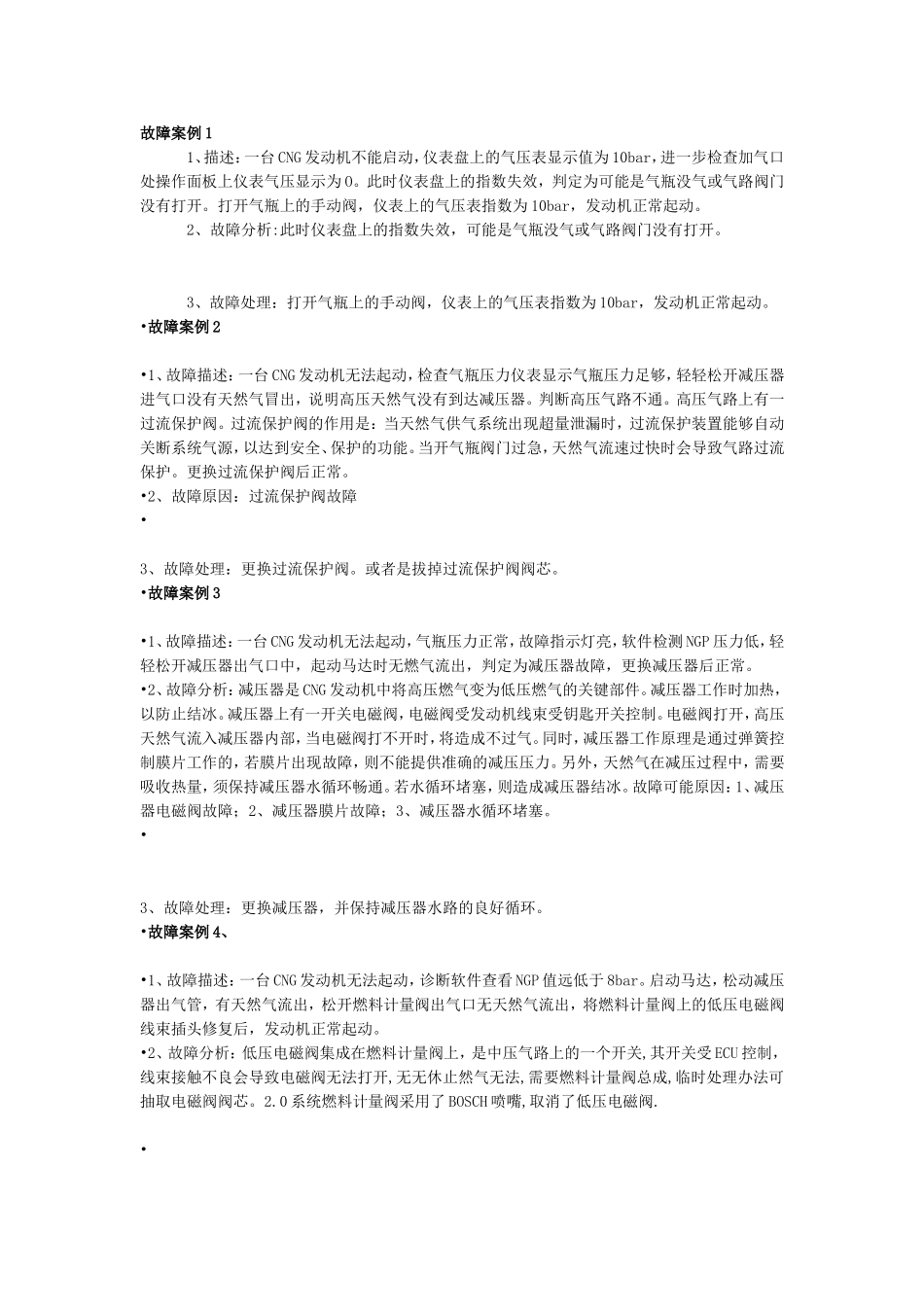

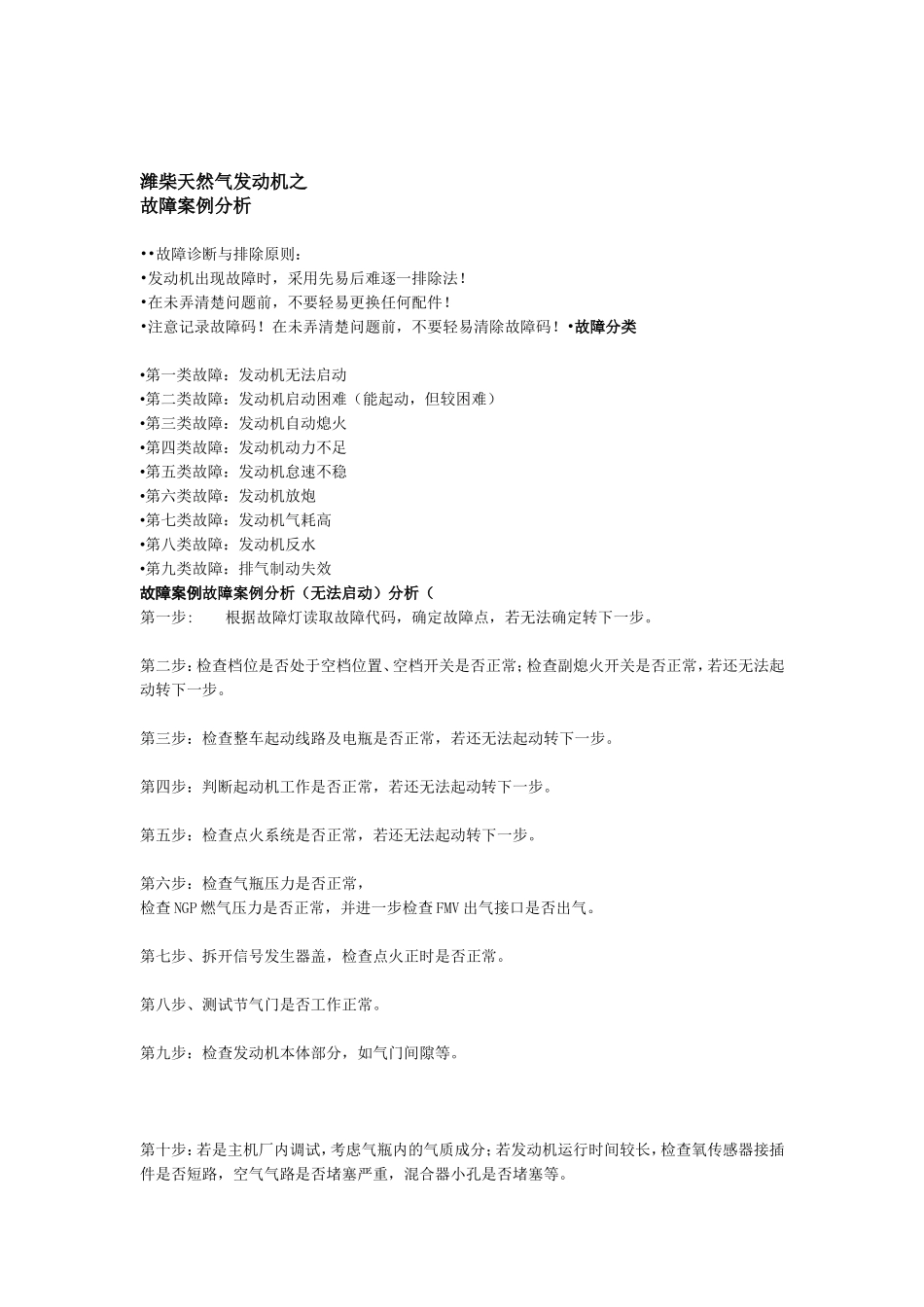

潍柴天然气发动机之故障案例分析••故障诊断与排除原则：•发动机出现故障时，采用先易后难逐一排除法！•在未弄清楚问题前，不要轻易更换任何配件！•注意记录故障码！在未弄清楚问题前，不要轻易清除故障码！•故障分类•第一类故障：发动机无法启动•第二类故障：发动机启动困难（能起动，但较困难）•第三类故障：发动机自动熄火•第四类故障：发动机动力不足•第五类故障：发动机怠速不稳•第六类故障：发动机放炮•第七类故障：发动机气耗高•第八类故障：发动机反水•第九类故障：排气制动失效故障案例故障案例分析（无法启动）分析（第一步:根据故障灯读取故障代码，确定故障点，若无法确定转下一步。第二步：检查档位是否处于空档位置、空档开关是否正常；检查副熄火开关是否正常，若还无法起动转下一步。第三步：检查整车起动线路及电瓶是否正常，若还无法起动转下一步。第四步：判断起动机工作是否正常，若还无法起动转下一步。第五步：检查点火系统是否正常，若还无法起动转下一步。第六步：检查气瓶压力是否正常，检查NGP燃气压力是否正常，并进一步检查FMV出气接口是否出气。第七步、拆开信号发生器盖，检查点火正时是否正常。第八步、测试节气门是否工作正常。第九步：检查发动机本体部分，如气门间隙等。第十步：若是主机厂内调试，考虑气瓶内的气质成分；若发动机运行时间较长，检查氧传感器接插件是否短路，空气气路是否堵塞严重，混合器小孔是否堵塞等。故障案例11、描述：一台CNG发动机不能启动，仪表盘上的气压表显示值为10bar，进一步检查加气口处操作面板上仪表气压显示为O。此时仪表盘上的指数失效，判定为可能是气瓶没气或气路阀门没有打开。打开气瓶上的手动阀，仪表上的气压表指数为10bar，发动机正常起动。2、故障分析:此时仪表盘上的指数失效，可能是气瓶没气或气路阀门没有打开。3、故障处理：打开气瓶上的手动阀，仪表上的气压表指数为10bar，发动机正常起动。•故障案例2•1、故障描述：一台CNG发动机无法起动，检查气瓶压力仪表显示气瓶压力足够，轻轻松开减压器进气口没有天然气冒出，说明高压天然气没有到达减压器。判断高压气路不通。高压气路上有一过流保护阀。过流保护阀的作用是：当天然气供气系统出现超量泄漏时，过流保护装置能够自动关断系统气源，以达到安全、保护的功能。当开气瓶阀门过急，天然气流速过快时会导致气路过流保护。更换过流保护阀后正常。•2、故障原因：过流保护阀故障•3、故障处理：更换过流保护阀。或者是拔掉过流保护阀阀芯。•故障案例3•1、故障描述：一台CNG发动机无法起动，气瓶压力正常，故障指示灯亮，软件检测NGP压力低，轻轻松开减压器出气口中，起动马达时无燃气流出，判定为减压器故障，更换减压器后正常。•2、故障分析：减压器是CNG发动机中将高压燃气变为低压燃气的关键部件。减压器工作时加热，以防止结冰。减压器上有一开关电磁阀，电磁阀受发动机线束受钥匙开关控制。电磁阀打开，高压天然气流入减压器内部，当电磁阀打不开时，将造成不过气。同时，减压器工作原理是通过弹簧控制膜片工作的，若膜片出现故障，则不能提供准确的减压压力。另外，天然气在减压过程中，需要吸收热量，须保持减压器水循环畅通。若水循环堵塞，则造成减压器结冰。故障可能原因：1、减压器电磁阀故障；2、减压器膜片故障；3、减压器水循环堵塞。•3、故障处理：更换减压器，并保持减压器水路的良好循环。•故障案例4、•1、故障描述：一台CNG发动机无法起动，诊断软件查看NGP值远低于8bar。启动马达，松动减压器出气管，有天然气流出，松开燃料计量阀出气口无天然气流出，将燃料计量阀上的低压电磁阀线束插头修复后，发动机正常起动。•2、故障分析：低压电磁阀集成在燃料计量阀上，是中压气路上的一个开关,其开关受ECU控制，线束接触不良会导致电磁阀无法打开,无无休止然气无法,需要燃料计量阀总成,临时处理办法可抽取电磁阀阀芯。2.0系统燃料计量阀采用了BOSCH喷嘴,取消了低压电磁阀.•3、故障处理：修复低压电磁阀线束插头。无法启•故障案例5•1、故障描述：一台发动机无法起动，检查起动机、点火系统、发动机线路...
