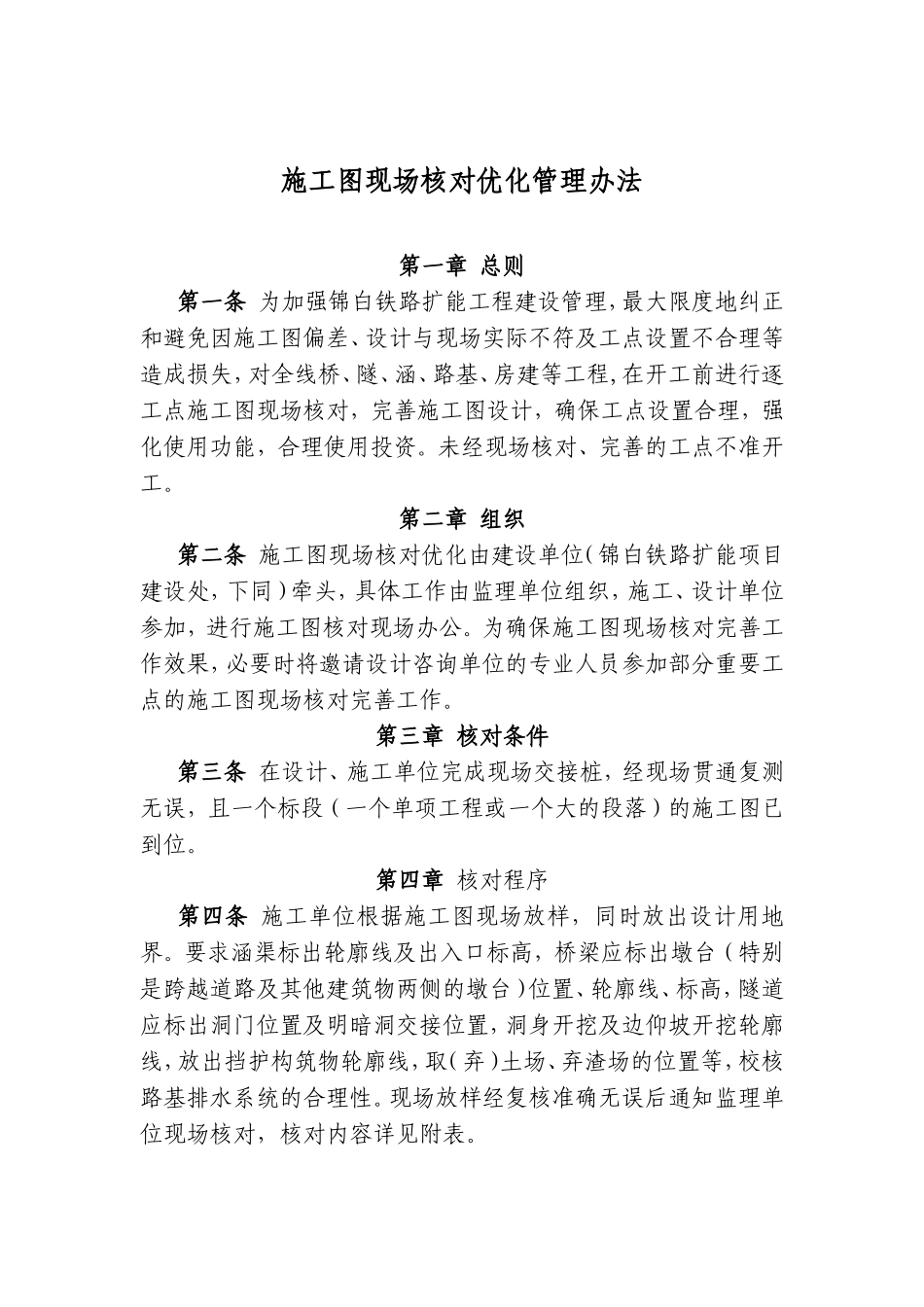

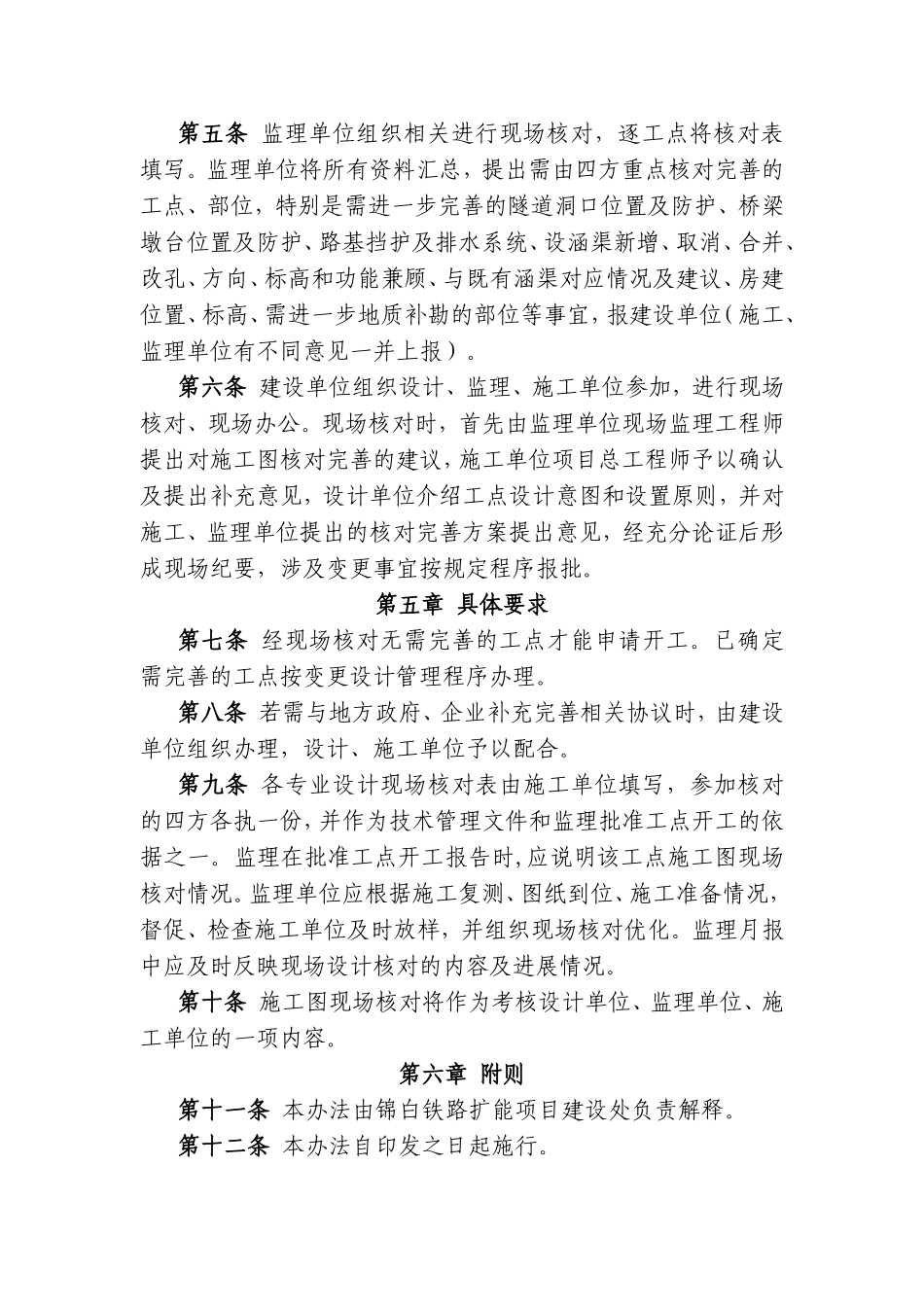

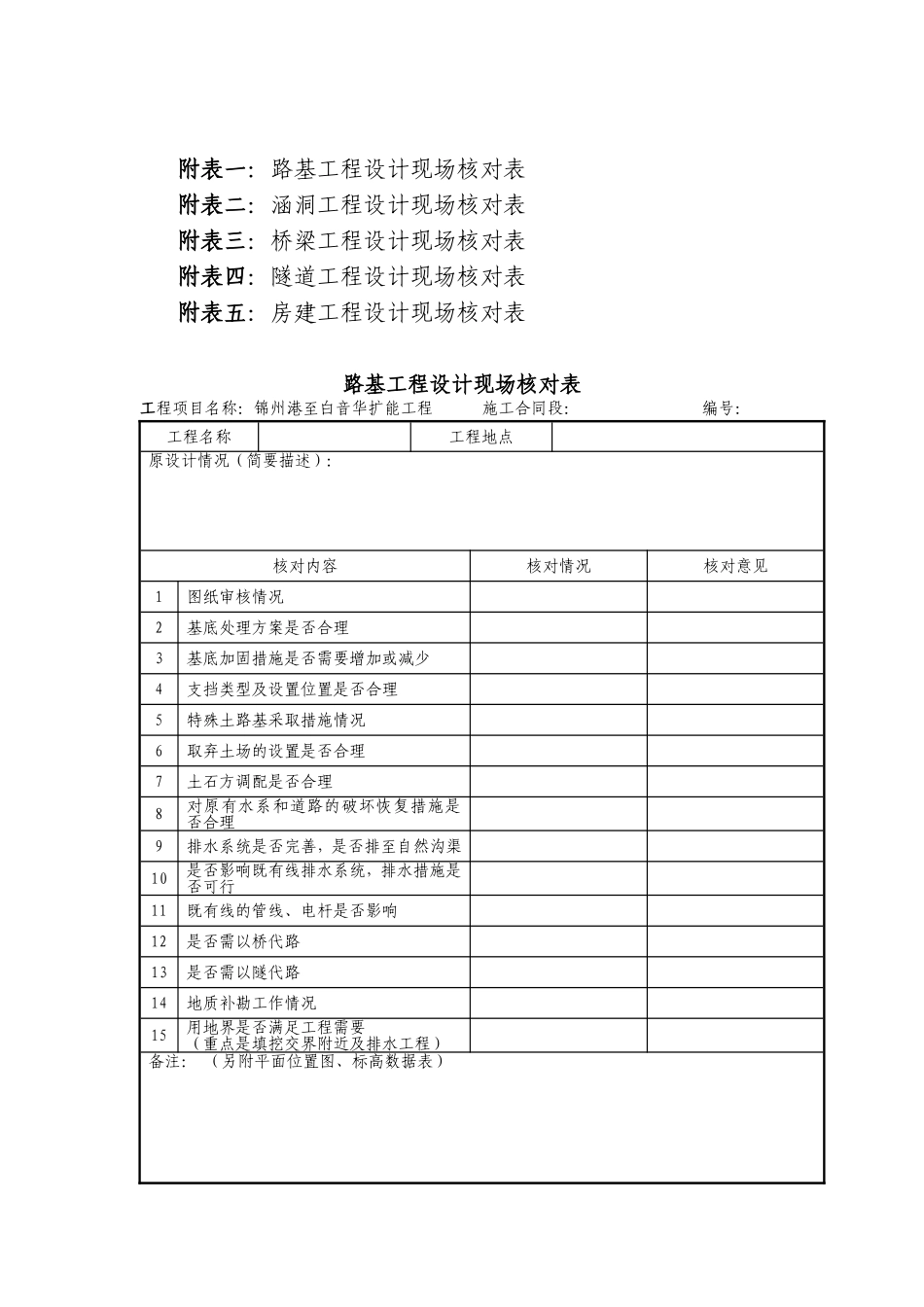

施工图现场核对优化管理办法第一章总则第一条为加强锦白铁路扩能工程建设管理，最大限度地纠正和避免因施工图偏差、设计与现场实际不符及工点设置不合理等造成损失，对全线桥、隧、涵、路基、房建等工程,在开工前进行逐工点施工图现场核对，完善施工图设计，确保工点设置合理，强化使用功能，合理使用投资。未经现场核对、完善的工点不准开工。第二章组织第二条施工图现场核对优化由建设单位（锦白铁路扩能项目建设处，下同）牵头，具体工作由监理单位组织，施工、设计单位参加，进行施工图核对现场办公。为确保施工图现场核对完善工作效果，必要时将邀请设计咨询单位的专业人员参加部分重要工点的施工图现场核对完善工作。第三章核对条件第三条在设计、施工单位完成现场交接桩，经现场贯通复测无误，且一个标段（一个单项工程或一个大的段落）的施工图已到位。第四章核对程序第四条施工单位根据施工图现场放样，同时放出设计用地界。要求涵渠标出轮廓线及出入口标高，桥梁应标出墩台（特别是跨越道路及其他建筑物两侧的墩台）位置、轮廓线、标高，隧道应标出洞门位置及明暗洞交接位置，洞身开挖及边仰坡开挖轮廓线，放出挡护构筑物轮廓线，取（弃）土场、弃渣场的位置等，校核路基排水系统的合理性。现场放样经复核准确无误后通知监理单位现场核对，核对内容详见附表。第五条监理单位组织相关进行现场核对，逐工点将核对表填写。监理单位将所有资料汇总，提出需由四方重点核对完善的工点、部位，特别是需进一步完善的隧道洞口位置及防护、桥梁墩台位置及防护、路基挡护及排水系统、设涵渠新增、取消、合并、改孔、方向、标高和功能兼顾、与既有涵渠对应情况及建议、房建位置、标高、需进一步地质补勘的部位等事宜，报建设单位（施工、监理单位有不同意见一并上报）。第六条建设单位组织设计、监理、施工单位参加，进行现场核对、现场办公。现场核对时，首先由监理单位现场监理工程师提出对施工图核对完善的建议，施工单位项目总工程师予以确认及提出补充意见，设计单位介绍工点设计意图和设置原则，并对施工、监理单位提出的核对完善方案提出意见，经充分论证后形成现场纪要，涉及变更事宜按规定程序报批。第五章具体要求第七条经现场核对无需完善的工点才能申请开工。已确定需完善的工点按变更设计管理程序办理。第八条若需与地方政府、企业补充完善相关协议时，由建设单位组织办理，设计、施工单位予以配合。第九条各专业设计现场核对表由施工单位填写，参加核对的四方各执一份，并作为技术管理文件和监理批准工点开工的依据之一。监理在批准工点开工报告时,应说明该工点施工图现场核对情况。监理单位应根据施工复测、图纸到位、施工准备情况，督促、检查施工单位及时放样，并组织现场核对优化。监理月报中应及时反映现场设计核对的内容及进展情况。第十条施工图现场核对将作为考核设计单位、监理单位、施工单位的一项内容。第六章附则第十一条本办法由锦白铁路扩能项目建设处负责解释。第十二条本办法自印发之日起施行。附表一：路基工程设计现场核对表附表二：涵洞工程设计现场核对表附表三：桥梁工程设计现场核对表附表四：隧道工程设计现场核对表附表五：房建工程设计现场核对表路基工程设计现场核对表工程项目名称：锦州港至白音华扩能工程施工合同段：编号：工程名称工程地点原设计情况（简要描述）：核对内容核对情况核对意见1图纸审核情况2基底处理方案是否合理3基底加固措施是否需要增加或减少4支挡类型及设置位置是否合理5特殊土路基采取措施情况6取弃土场的设置是否合理7土石方调配是否合理8对原有水系和道路的破坏恢复措施是否合理9排水系统是否完善，是否排至自然沟渠10是否影响既有线排水系统，排水措施是否可行11既有线的管线、电杆是否影响12是否需以桥代路13是否需以隧代路14地质补勘工作情况15用地界是否满足工程需要（重点是填挖交界附近及排水工程）备注：（另附平面位置图、标高数据表）填表说明:有需详细说明的情况可增加附页施工单位：监理单位：设计单位：建设单位：年月日涵洞工程设计现场核对表工程项目名称：锦州港至白音华扩能工程施工合同段：编号...
