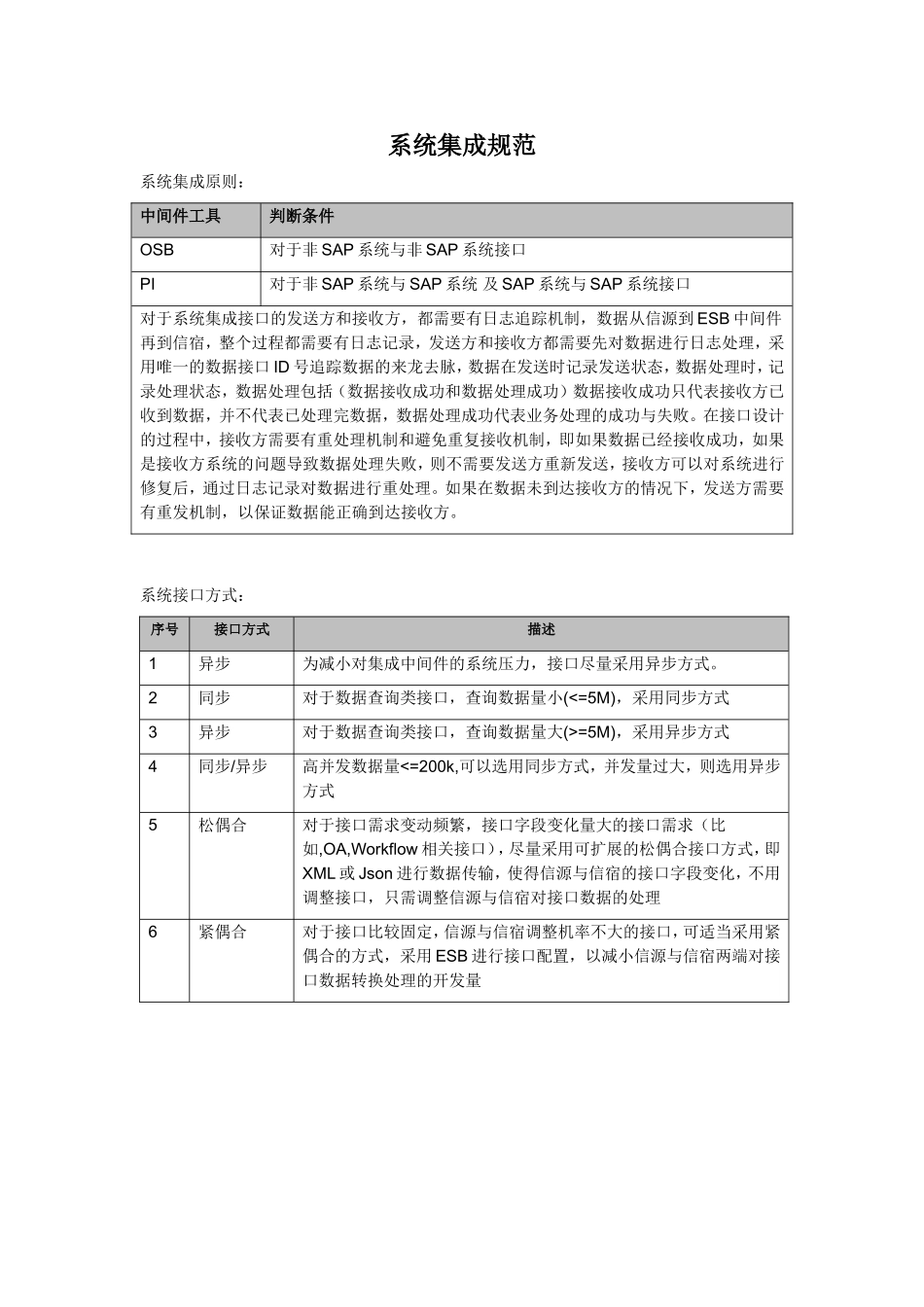

系统集成规范系统集成原则：中间件工具判断条件OSB对于非SAP系统与非SAP系统接口PI对于非SAP系统与SAP系统及SAP系统与SAP系统接口对于系统集成接口的发送方和接收方，都需要有日志追踪机制，数据从信源到ESB中间件再到信宿，整个过程都需要有日志记录，发送方和接收方都需要先对数据进行日志处理，采用唯一的数据接口ID号追踪数据的来龙去脉，数据在发送时记录发送状态，数据处理时，记录处理状态，数据处理包括（数据接收成功和数据处理成功）数据接收成功只代表接收方已收到数据，并不代表已处理完数据，数据处理成功代表业务处理的成功与失败。在接口设计的过程中，接收方需要有重处理机制和避免重复接收机制，即如果数据已经接收成功，如果是接收方系统的问题导致数据处理失败，则不需要发送方重新发送，接收方可以对系统进行修复后，通过日志记录对数据进行重处理。如果在数据未到达接收方的情况下，发送方需要有重发机制，以保证数据能正确到达接收方。系统接口方式：序号接口方式描述1异步为减小对集成中间件的系统压力，接口尽量采用异步方式。2同步对于数据查询类接口，查询数据量小(<=5M)，采用同步方式3异步对于数据查询类接口，查询数据量大(>=5M)，采用异步方式4同步/异步高并发数据量<=200k,可以选用同步方式，并发量过大，则选用异步方式5松偶合对于接口需求变动频繁，接口字段变化量大的接口需求（比如,OA,Workflow相关接口），尽量采用可扩展的松偶合接口方式，即XML或Json进行数据传输，使得信源与信宿的接口字段变化，不用调整接口，只需调整信源与信宿对接口数据的处理6紧偶合对于接口比较固定，信源与信宿调整机率不大的接口，可适当采用紧偶合的方式，采用ESB进行接口配置，以减小信源与信宿两端对接口数据转换处理的开发量接口协议规则通讯协议适用范围数据量大小传输频率接口方式Proxy*首选项Proxy适用于SAPWAS6.20及以上的系统，相比较下它的性能更高，安全性和扩展性也更好，若非其他特殊原因，新接口的实施建议统一地采用ABAPProxy作为集团ERP的接口通讯方式。<=10M<=20次/秒同步/异步IDoc建议使用范围限于SAP已提供的标准IDoc业务对象，例如销售订单、发货单、收货单等，并且已与SAP后台业务的紧密绑定的；<=10M<=20次/秒异步远程RFC只适用于尚存的R/34.70系统的接口实现。对于已升级的ERP系统，不建议使用远程RFC协议。<=10M<=20次/秒同步SOAP如果外围系统是基于.NET和J2EE(例如BEAWebLogic,IBMWebSphereJ2EE,JBoss…)等支持WebService的开发平台。PI可与外围系统进行双向的WebService调用。<=10M<=10次/秒同步/异步HTTP对于传统的Web服务器，如果不支持SOAP，可以通过普通的HTTPGET/POST方式双向交互。<=10M<=20次/秒同步File/FTP针对技术陈旧的遗留系统，消息载体是非结构化的ASCII或二进制的平文(flatfile)，也可以是XML文件；PI能灵活的将文本内容构造为XML消息并进行处理；支持对文件的加密、数字签名和压缩解压。>=10M以分或小时为频率异步JDBC与外围系统使用的各厂商数据库无缝集成；在PI系统中通过统一的图形化界面构造SQLQuery，对数据库进行读取和写入的复杂操作。>=10M任意异步JMS针对主流的消息中间件,如MQSeries,MSMQ,SonicMQ等产品。<=2M高频并发>100次/秒异步Mail外挂系统是邮件服务器(SMTP,IMAP4,POP3)时考虑选用。<=5M以分或小时为频率异步行业适配器Marketplace,RosettaNet,CIDX,PIDX依产品而定依产品而定同步/异步应用适配器(可选购)适用于主流的应用软件系统：Ariba，Baan,BroadvisionClarify,JDEdwards,I2,MicrosoftCRM,OracleERP,Peoplesoft,TibcoRendezvous,BEAWLI,LotusNotes,Corba,Siebel,AS2,GenericEDI：ANSIX.12,EDIFACT依产品而定依产品而定同步/异步
