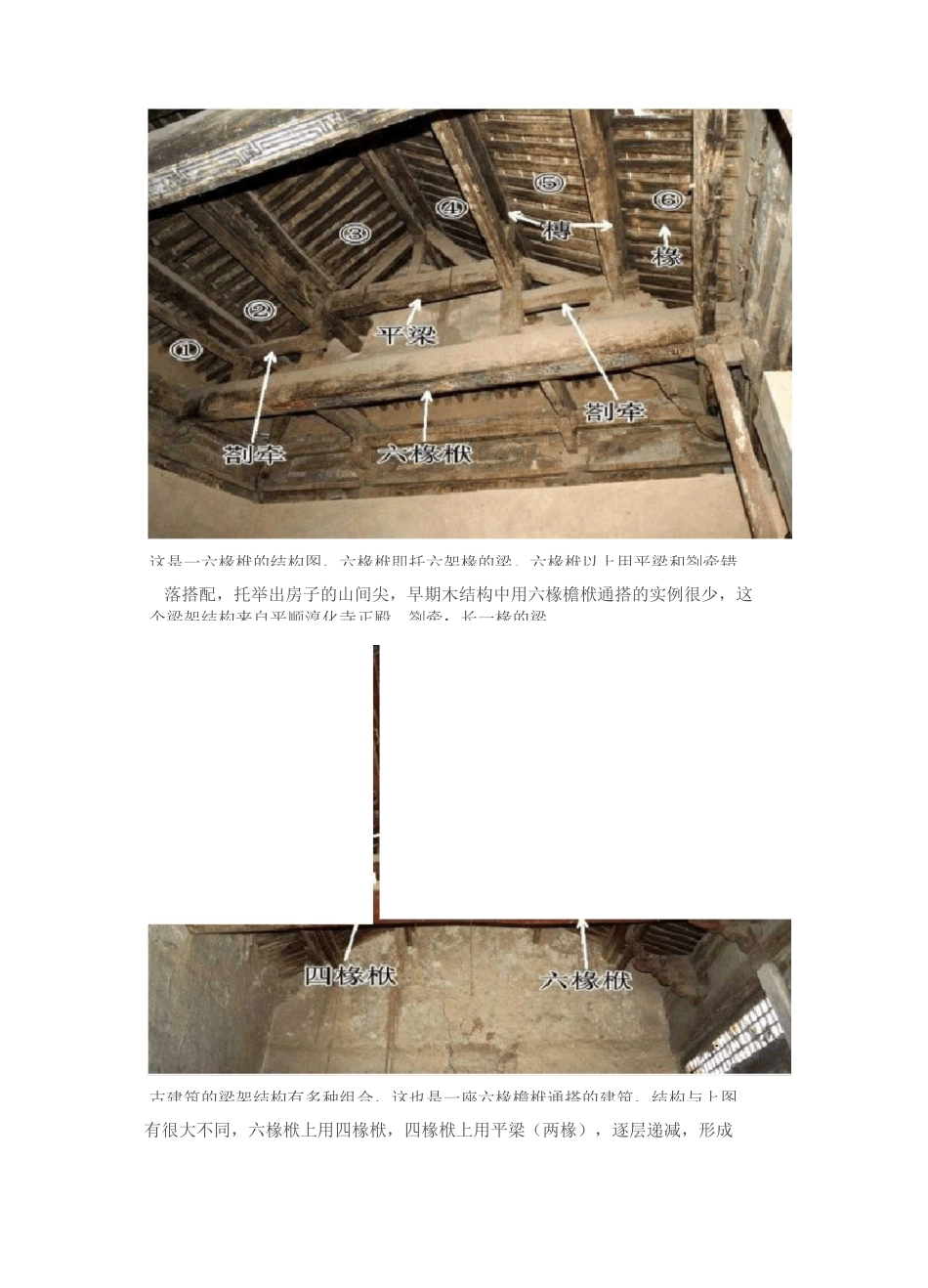

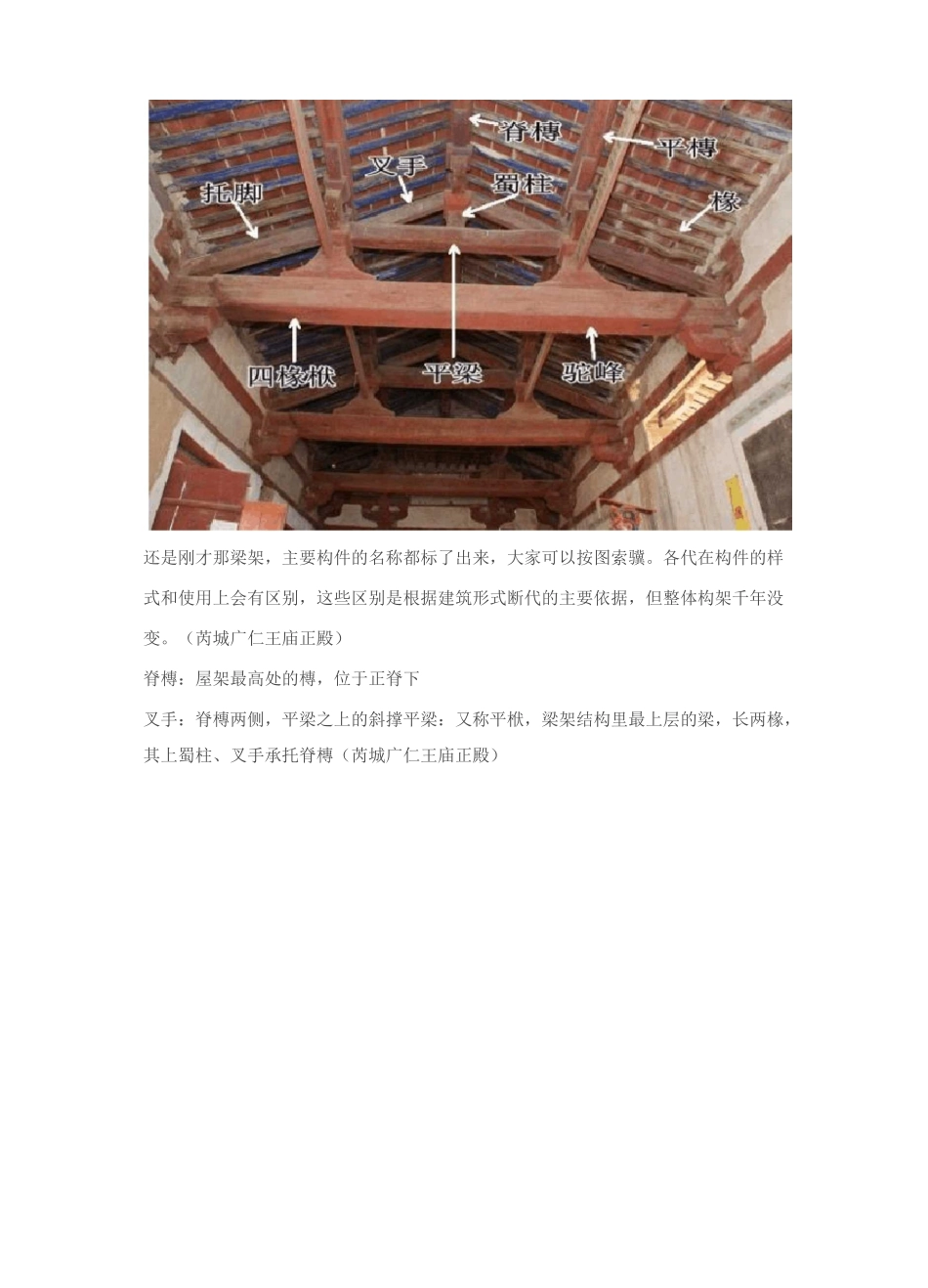

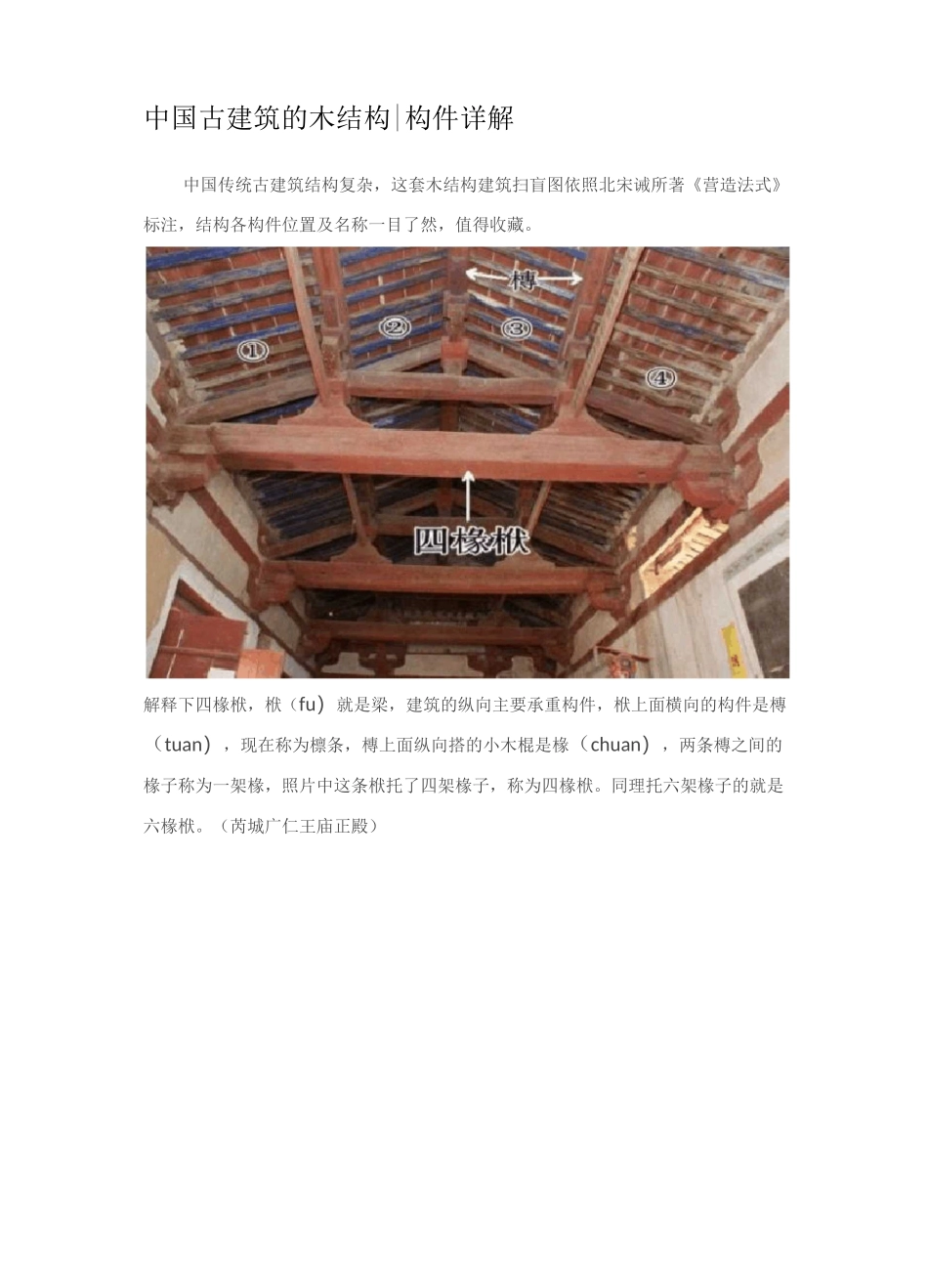

中国古建筑的木结构|构件详解中国传统古建筑结构复杂，这套木结构建筑扫盲图依照北宋诫所著《营造法式》标注，结构各构件位置及名称一目了然，值得收藏。解释下四椽栿，栿（fu）就是梁，建筑的纵向主要承重构件，栿上面横向的构件是槫（tuan），现在称为檩条，槫上面纵向搭的小木棍是椽（chuan），两条槫之间的椽子称为一架椽，照片中这条栿托了四架椽子，称为四椽栿。同理托六架椽子的就是六椽栿。（芮城广仁王庙正殿）还是刚才那梁架，主要构件的名称都标了出来，大家可以按图索骥。各代在构件的样式和使用上会有区别，这些区别是根据建筑形式断代的主要依据，但整体构架千年没变。（芮城广仁王庙正殿）脊槫：屋架最高处的槫，位于正脊下叉手：脊槫两侧，平梁之上的斜撑平梁：又称平栿，梁架结构里最上层的梁，长两椽，其上蜀柱、叉手承托脊槫（芮城广仁王庙正殿）落搭配，托举出房子的山间尖，早期木结构中用六椽檐栿通搭的实例很少，这有很大不同，六椽栿上用四椽栿，四椽栿上用平梁（两椽），逐层递减，形成这是一六椽栿的结构图，六椽栿即托六架椽的梁。六椽栿以上用平梁和劄牵错1古建筑的梁架结构有多种组合，这也是一座六椽檐栿通搭的建筑，结构与上图个梁架结构来自平顺淳化寺正殿。劄牵：长一椽的梁中国式房屋的山尖。（泽州西四义普觉寺）阑额是柱头间的联系构件，安装于柱头，上皮与柱齐平，有些建筑柱子最下端也有一道这样的联系构件，称为“地栿”。普拍方安装于柱头阑额之上，压于栌枓之下。普拍方与阑额的断面呈“T”字形。早期建筑一般不用普拍方，现存十几座唐和五代建筑中只有平顺大云院弥陀殿使用了普拍方，宋以后开始应用广泛。（沁县大云院正殿）铺作是由斗拱组成的构造单元，分为三种，立于柱头的称柱头铺作；立于两柱之间阑额或普拍方上的是补间铺作，立于转角处角柱上的叫转角铺作。附图是座歇山顶建筑，前檐可见两朵柱头铺作、三朵补间铺作、两朵转角铺作。如果是悬山顶，则没有转角¥甫作。（沁县普照寺正殿）这示意图是七铺作，铺作数二出跳数+3，上图双抄双昂出四跳是四层，另加栌枓、耍头、襯方头各一层，共七层，称七铺作。（平遥镇国寺万佛殿）和上图是同一朵铺作,不同视角,标出各部件名称。（平遥镇国寺万佛殿）铺作层最下面的大枓称为栌枓。栌枓口纵向伸出，出跳的栱称为华栱。栌枓口横向伸出，与华栱相交的是泥道栱。瓜子栱是华栱（或昂）头上横出的栱（最外跳除外），栱下是交互枓，栱两头坐散枓，上承慢栱。慢栱是是施于泥道栱和瓜子栱之上的横向栱。令栱是最外跳上的横栱，铺作外传在橑风槫或橑檐枋之下，里转在筭桯方下。令栱和瓜子栱都是施于跳头的横栱，区别在于令栱在最外跳上，瓜子栱在里面的跳头上。交互枓施于跳头，十字开口；施于替木下顺身开口。散枓施之于横向栱的两头或偷心造的跳头上。齐心枓是用于栱中心的枓，图中令栱的中心位置用了一枚齐心枓，令栱的两端则是散枓。柱头方是压在柱中线上的长方，长同屋面，与铺作结合为一体，把同一侧面的铺作联系起来。早期大木作的常用做法是铺作横向第一跳为泥道栱，泥道栱之上即开始使用多层柱头方，慢栱隐刻于柱头方上。罗汉方是位于铺作出跳之上的长方，外转位于柱头方和橑风槫之间，里转位于柱头方和筭桯方之间。铺作最外跳上承托的槫称为橑风槫，也是整个屋架结构中最下面的槫，这一位置也有不用槫而用方的，称为橑檐方。绝大多数早期大木作使用橑风槫，我只见过几处应用橑檐方的实例。枓直接托替木不用令栱的情况很少见，只在唐宋时期有些实例，这图是唐代建筑芮城广仁王庙正殿如果铺作跳头上使用了横栱称为计心造，没有使用横栱则称为偷心造，附图是—朵四跳七铺作枓栱，第二跳的跳头上使用了瓜子栱（横栱），第四跳的跳头上用了令栱（横栱），因此这两跳称为计心；第一、三跳的跳头上没有使用横栱，这两跳称为偷心。¥甫作里转一般比较简单，配图这个使用了华栱和压跳，也有些直接只用华栱。2五¥甫作单抄单昂重栱计心造。（武乡大云寺大雄宝殿）有些古建筑的枓栱昂与耍头都采用斜置构件，且外形相似，如何区分昂与耍头呢？这种情况区分的方法是看是否出跳，出跳的为昂，不出跳...
