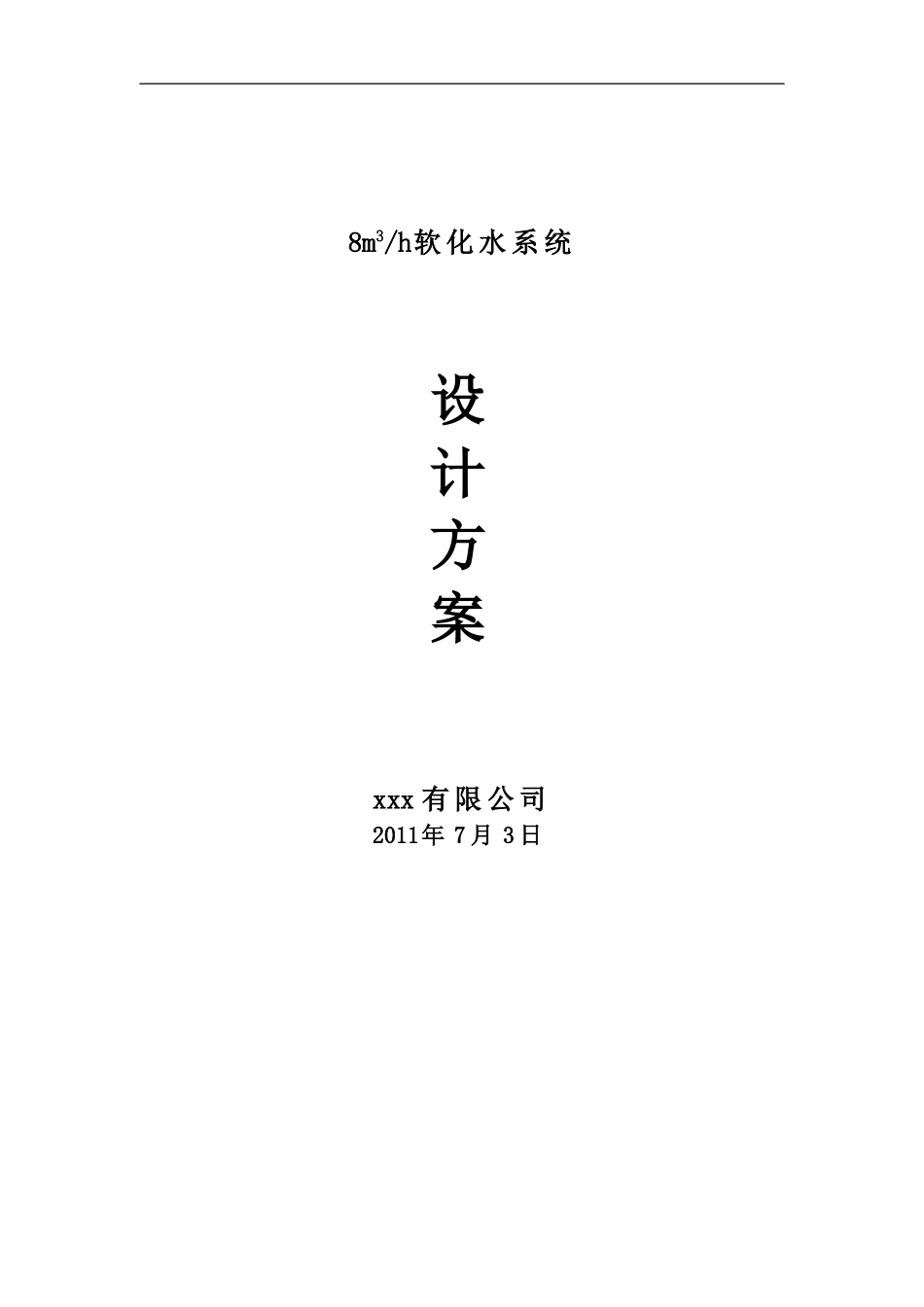

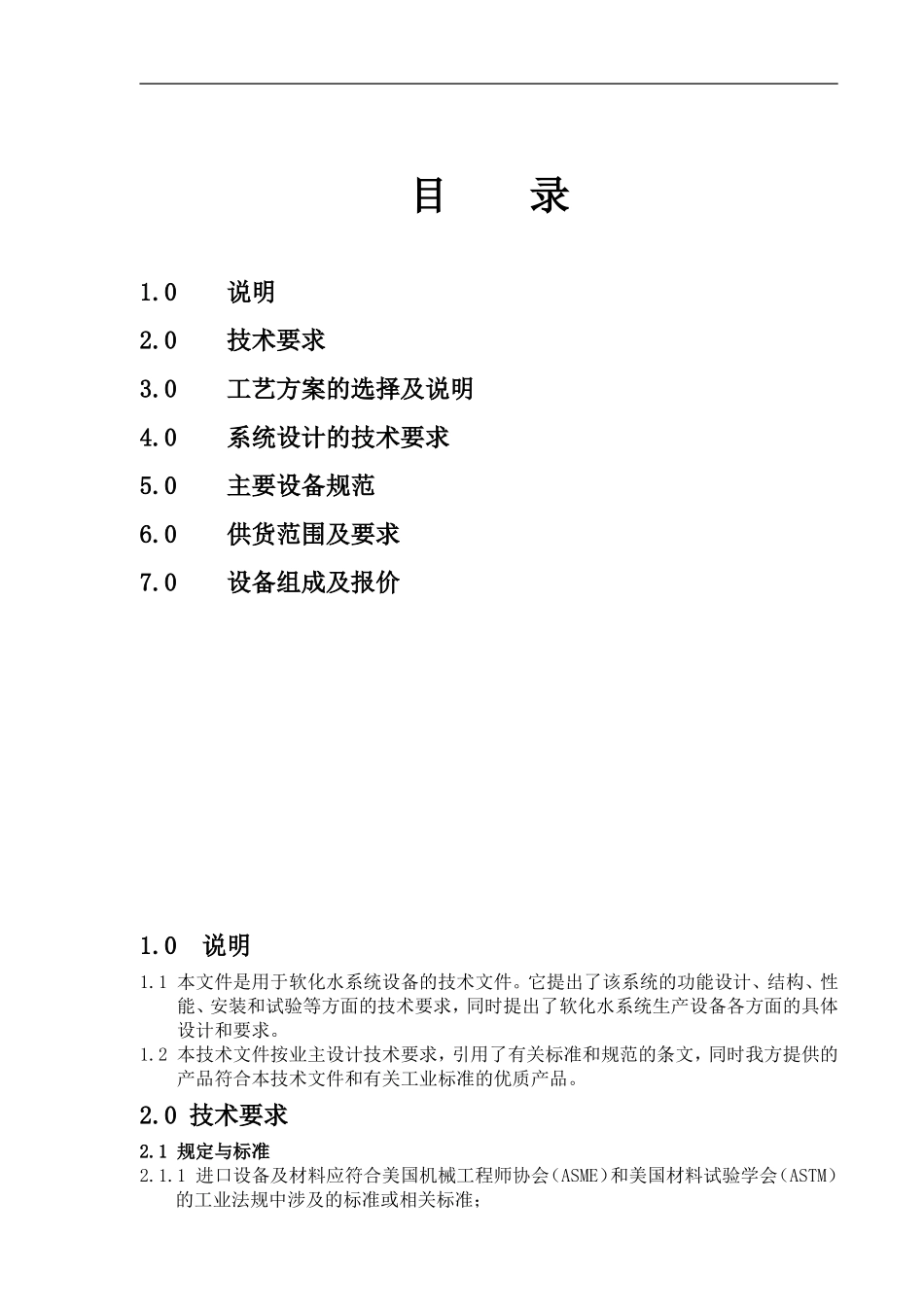

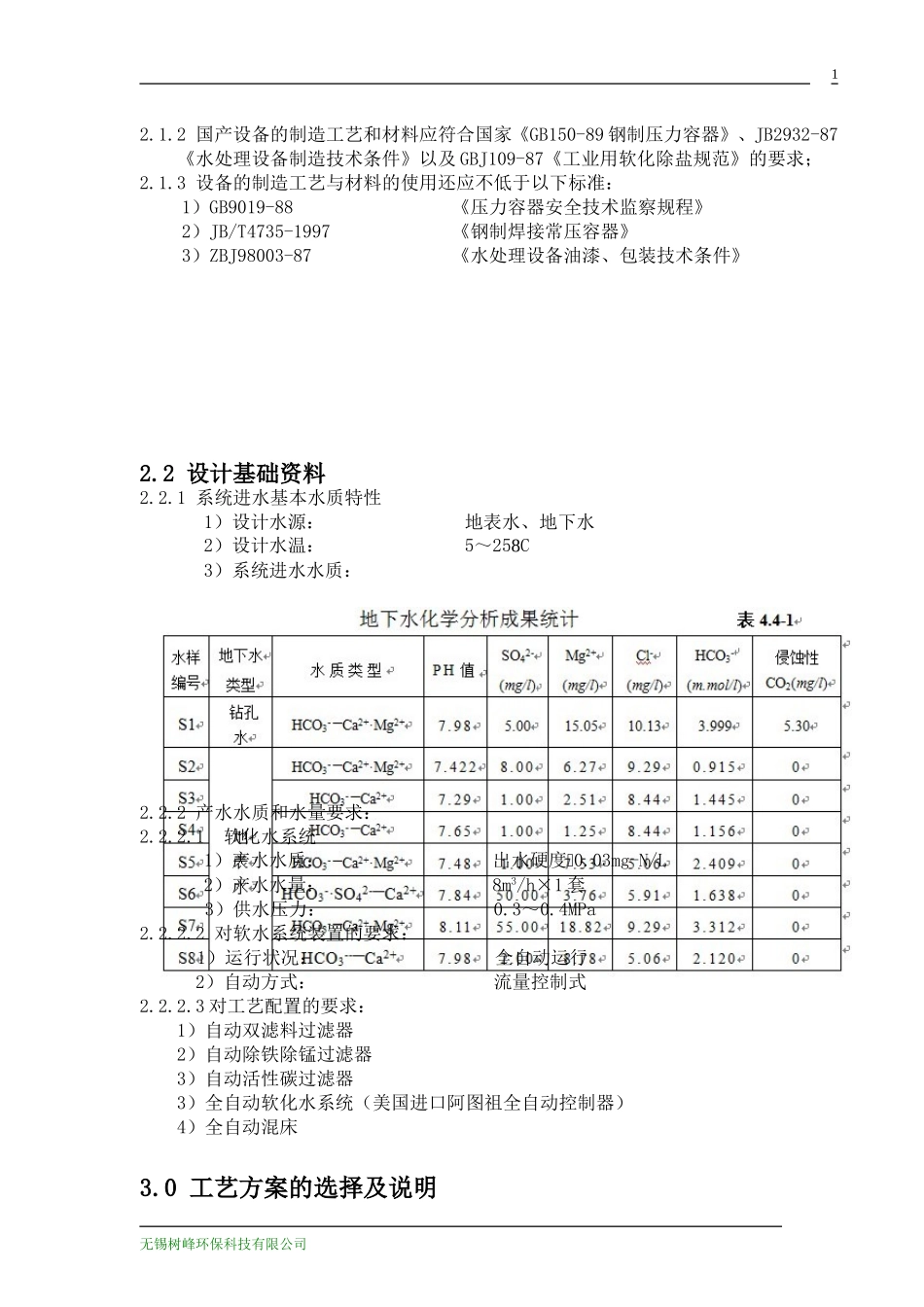

8m3/h软化水系统设计方案xxx有限公司2011年7月3日目录1.0说明2.0技术要求3.0工艺方案的选择及说明4.0系统设计的技术要求5.0主要设备规范6.0供货范围及要求7.0设备组成及报价1.0说明1.1本文件是用于软化水系统设备的技术文件。它提出了该系统的功能设计、结构、性能、安装和试验等方面的技术要求，同时提出了软化水系统生产设备各方面的具体设计和要求。1.2本技术文件按业主设计技术要求，引用了有关标准和规范的条文，同时我方提供的产品符合本技术文件和有关工业标准的优质产品。2.0技术要求2.1规定与标准2.1.1进口设备及材料应符合美国机械工程师协会（ASME）和美国材料试验学会（ASTM）的工业法规中涉及的标准或相关标准；2.1.2国产设备的制造工艺和材料应符合国家《GB150-89钢制压力容器》、JB2932-87《水处理设备制造技术条件》以及GBJ109-87《工业用软化除盐规范》的要求；2.1.3设备的制造工艺与材料的使用还应不低于以下标准：1）GB9019-88《压力容器安全技术监察规程》2）JB/T4735-1997《钢制焊接常压容器》3）ZBJ98003-87《水处理设备油漆、包装技术条件》2.2设计基础资料2.2.1系统进水基本水质特性1）设计水源：地表水、地下水2）设计水温：5～258C3）系统进水水质：2.2.2产水水质和水量要求：2.2.2.1软化水系统1）产水水质：出水硬度0.03mg-N/L2）产水水量：8m3/h×1套3）供水压力：0.3～0.4MPa2.2.2.2对软水系统装置的要求：1）运行状况：全自动运行2）自动方式：流量控制式2.2.2.3对工艺配置的要求：1）自动双滤料过滤器2）自动除铁除锰过滤器3）自动活性碳过滤器3）全自动软化水系统（美国进口阿图祖全自动控制器）4）全自动混床3.0工艺方案的选择及说明无锡树峰环保科技有限公司13.1系统工艺选择根据原水水质及生产用水要求，对原水进行处理的主要任务：过滤系统去除水中的悬浮物和胶状物，除铁装置去除水中的铁离子，软化系统是去除水中的钙、镁离子，以分别达到相应的用水要求。全自动软化水系统选用美国进口的阿图祖电脑控制器及控制阀组，对原水的处理是通过离子交换来实现软化水的目的。因原水含有一定量的有机物，为保护离子交换树脂不受其损害，在系统预处理部分还设置活性碳过滤器以去除余氯。对原水中钙镁离子的去除为本系统的主要任务，设计选用全自动软水器1套，一用一备，控制器及关键部位均选用美国进口的阿图祖产品。3.2制水系统工艺流程水处理主系统工艺流程简图:来水原水泵曝气装置原水箱双滤料过滤器除铁除锰装置活性碳过滤器再生盐箱用水点软水箱混床全自动软水器再生系统：配再生液水酸箱酸泵混床配再生液水碱箱碱泵混床3.3流程简介3.3.1原水箱原水箱主要用于暂时贮存原水，本工艺选用PT-10T型水箱1只，容积：10m3，材料：PE。3.3.2原水泵提供过滤、除铁、活性碳过滤器及后续设备运行所需的水量和压力。设计采用2台（一用一备）CHL8-40型不锈钢水泵，流量：8.0m3/h，扬程：34m，功率：1.5kw。3.3.3反洗水泵提供过滤、除铁、活性碳过滤器反洗所需的水量和压力。设计采用2台CHLF20-20无锡树峰环保科技有限公司2型不锈钢水泵，流量：20.0m3/h，扬程：21m，功率：2.2kw。3.3.4双滤料过滤器主要去除水中的悬浮物，设计采用GJA型双滤料过滤器，Ø1200×3260。装置本体材料为钢衬天热橡胶，滤料高度为700mm，配备DN50/DN80电动衬胶阀门，通过采集进出水压力差数值进行自动反冲洗。3.3.5除铁除锰装置通过对原水曝气使水中的2价铁离子氧化为3价铁离子，以便于其从水中分离出来，再通过接触过滤截留，达到除铁的目的。设计采用ZNFY型除铁除锰装置1台，Ø1200×3260。装置本体材料为钢衬天热橡胶，滤料高度为700mm，配备DN50/DN80电动衬胶阀门，通过采集进出水压力差数值进行自动反冲洗。除铁装置配置曝气系统一套。3.3.6活性碳过滤器通过接触过滤吸附去除水中的有机物及氧化剂等，以保护后续处理系统。设计采用GHTA-120型活性碳过滤器1台，Ø1200×4100。活性碳过滤器本体材料为钢衬天热橡胶，滤料高度为2000mm，配备DN50/DN80电动衬胶阀门，通过采集进出水压力差数值进行自动反冲洗。3.3.7全自动软水器利用钠型阳离子交换树脂对滤后水进行软化处理，交...
