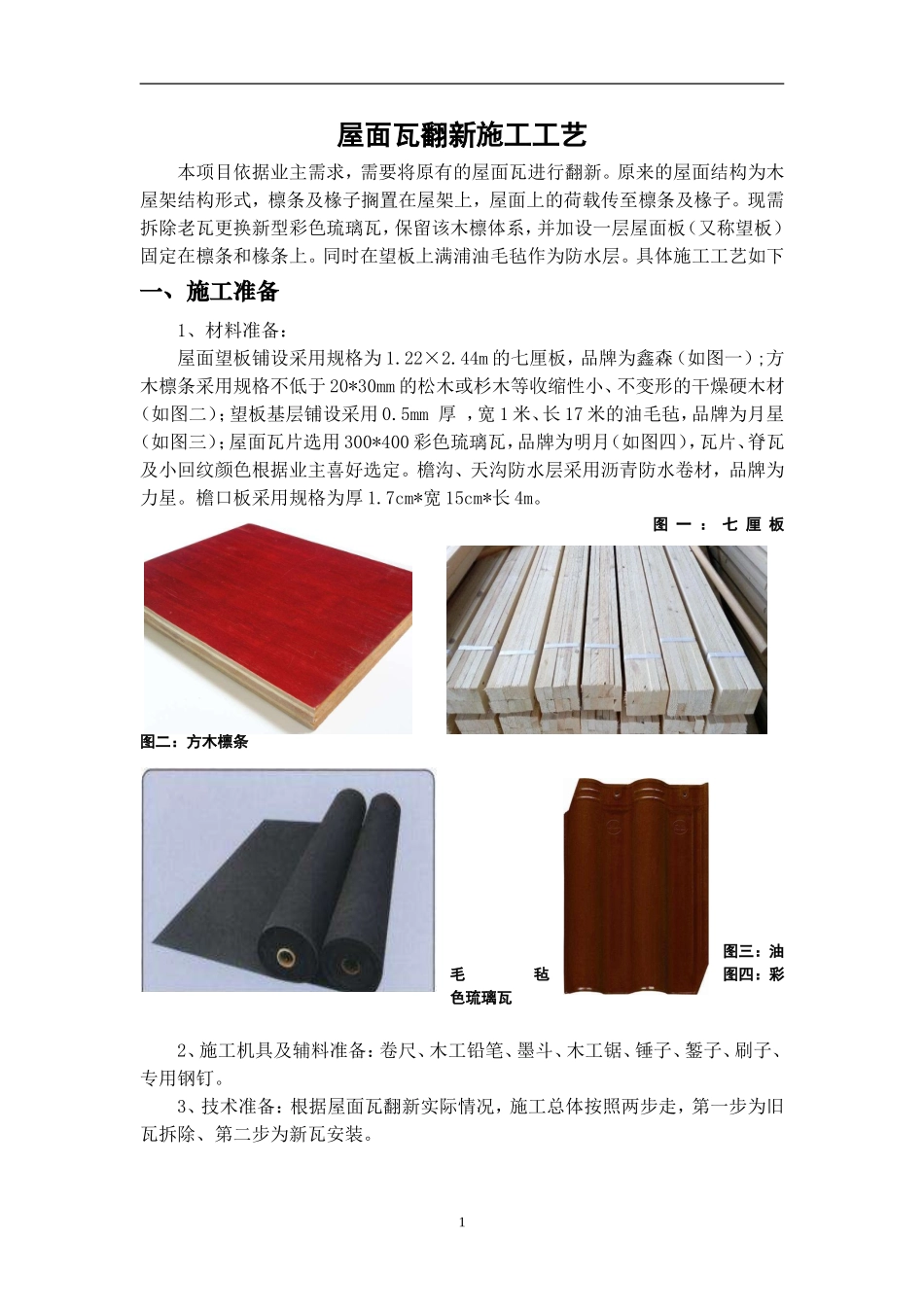

屋面瓦翻新施工工艺本项目依据业主需求，需要将原有的屋面瓦进行翻新。原来的屋面结构为木屋架结构形式，檩条及椽子搁置在屋架上，屋面上的荷载传至檩条及椽子。现需拆除老瓦更换新型彩色琉璃瓦，保留该木檩体系，并加设一层屋面板（又称望板）固定在檩条和椽条上。同时在望板上满浦油毛毡作为防水层。具体施工工艺如下一、施工准备1、材料准备：屋面望板铺设采用规格为1.22×2.44m的七厘板，品牌为鑫森（如图一）;方木檩条采用规格不低于20*30mm的松木或杉木等收缩性小、不变形的干燥硬木材（如图二）；望板基层铺设采用0.5mm厚，宽1米、长17米的油毛毡，品牌为月星（如图三）；屋面瓦片选用300*400彩色琉璃瓦，品牌为明月（如图四），瓦片、脊瓦及小回纹颜色根据业主喜好选定。檐沟、天沟防水层采用沥青防水卷材，品牌为力星。檐口板采用规格为厚1.7cm*宽15cm*长4m。图一：七厘板图二：方木檩条图三：油毛毡图四：彩色琉璃瓦2、施工机具及辅料准备：卷尺、木工铅笔、墨斗、木工锯、锤子、錾子、刷子、专用钢钉。3、技术准备：根据屋面瓦翻新实际情况，施工总体按照两步走，第一步为旧瓦拆除、第二步为新瓦安装。1二、主要施工顺序老屋面瓦拆除→挂瓦条凿除→屋面基层杂物清理→铺设屋面望板→望板上满浦油毛毡→细部铺设防水卷材→屋面顺水条、挂瓦条安装→屋面琉璃瓦安装→屋面细部构造处理→检查验收三、工艺流程及操作要点3.1.老屋面瓦拆除及挂瓦条凿除（图五）1、老屋脊瓦拟定采用人工逐片拆除。因为铺设屋面瓦的施工工艺是从檐口至屋脊，逐片搭接铺设，所以拆除顺序与铺设相反，应从尾脊拆到檐口逐片拆，首先先拆除靠近屋脊的瓦，再顺着坡面分层拆除，按照先铺的后拆，后铺的先拆的顺序进行。2、老挂瓦条凿除采用的工具为锤子和錾子，对屋脊瓦与水泥砂浆粘贴处适当凿打至挂瓦条松动，逐层逐条取出并移除。图五：老瓦拆除3.2.屋面基层杂物清理1、拆掉的瓦片和挂瓦条拆除后，要进行屋面基层杂物的清理并转运到屋面以下。屋面上的垃圾清扫干净，采用编织袋直接装袋，清理运走。2、清扫原有的檩条及椽子基层表面，要求表面平整、清洁、坚实、干燥，且不得有断裂、变形、翘曲等缺陷。3.3.屋面铺设望板（图六、图七）1、基层清理完成后，经检查檩条及椽子基层表面无缺陷（若有缺陷需进行更换或者加固处理），再铺设屋面板（望板），望板选用规格为1.22×2.44m的七厘板，根据施工现场情况确定望板起始线的位置。图六：檩条及椽子保留图七：铺设望板2、屋面板施工前，先在檩条上标定出起点，即沿跨度方向在每个檩条上标出望板起始点，各个点的连线应与建筑物的纵轴线相垂直，而后在板的宽度方向每隔几块板继续标注一次，以限制和检查板的宽度安装偏差积累。3、望板安装，接口咬合紧密，板面无裂缝或孔洞。每间隔两道檩条及檐口收2边处打抗风钉加固，防止遇特大风吹起屋面发生事故，封檐板安装牢固，包封严密，棱角顺直，成形良好。4、望板接口望板四周伸入檐口、天沟内的长度不小于150mm。3.4.望板上铺贴油毛毡、细部加铺防水卷材（图八）1、油毛毡铺设在望板木基层上，应自檐口向上铺设，每片油毛毡不少于4口油毡钉。油毛毡的铺贴全部采用满粘法。2、铺贴油毛毡的方向：根据屋面的坡度及屋面是否受振动等情况，坡度小于3%时，宜平行屋脊铺贴；坡度在3%～15%时，平行或垂直于屋脊铺贴；当坡度大于15%或屋面受振动，卷材应垂直于屋脊铺贴。图八：铺设油毛毡3、铺贴油毛毡的顺序：高低跨连体屋面，应先铺高跨后铺低跨，铺贴应从最低标高处开始往高标高的方向滚铺，铺贴操作人员用两手紧压油毡卷向前滚压铺设，应用力均匀，以将浇油挤出、粘实、不存空气为度，并将挤出沿边油刮去以平为度。3.5.屋面顺水条、挂瓦条安装（图九、图十）图九：顺水条、挂瓦条安装图十：顺水条、挂瓦条结构1、先将20×30木顺水条用7㎝钢钉钉在防水层上，钢钉间距300，顺水条的间距600mm。顺水条固定后，在顺水条侧面、水平面满刷聚氨脂，自顺水条侧面每边5㎝范围均刷聚氨脂。2、顺水条上铺钉木挂瓦条，挂瓦条的间距为200。顺水条、挂瓦条刷沥青油防腐。3、檐口第一根挂瓦条，要保证瓦头出檐（或出封檐板）外...
