卧式多级离心泵操作规程VIP免费

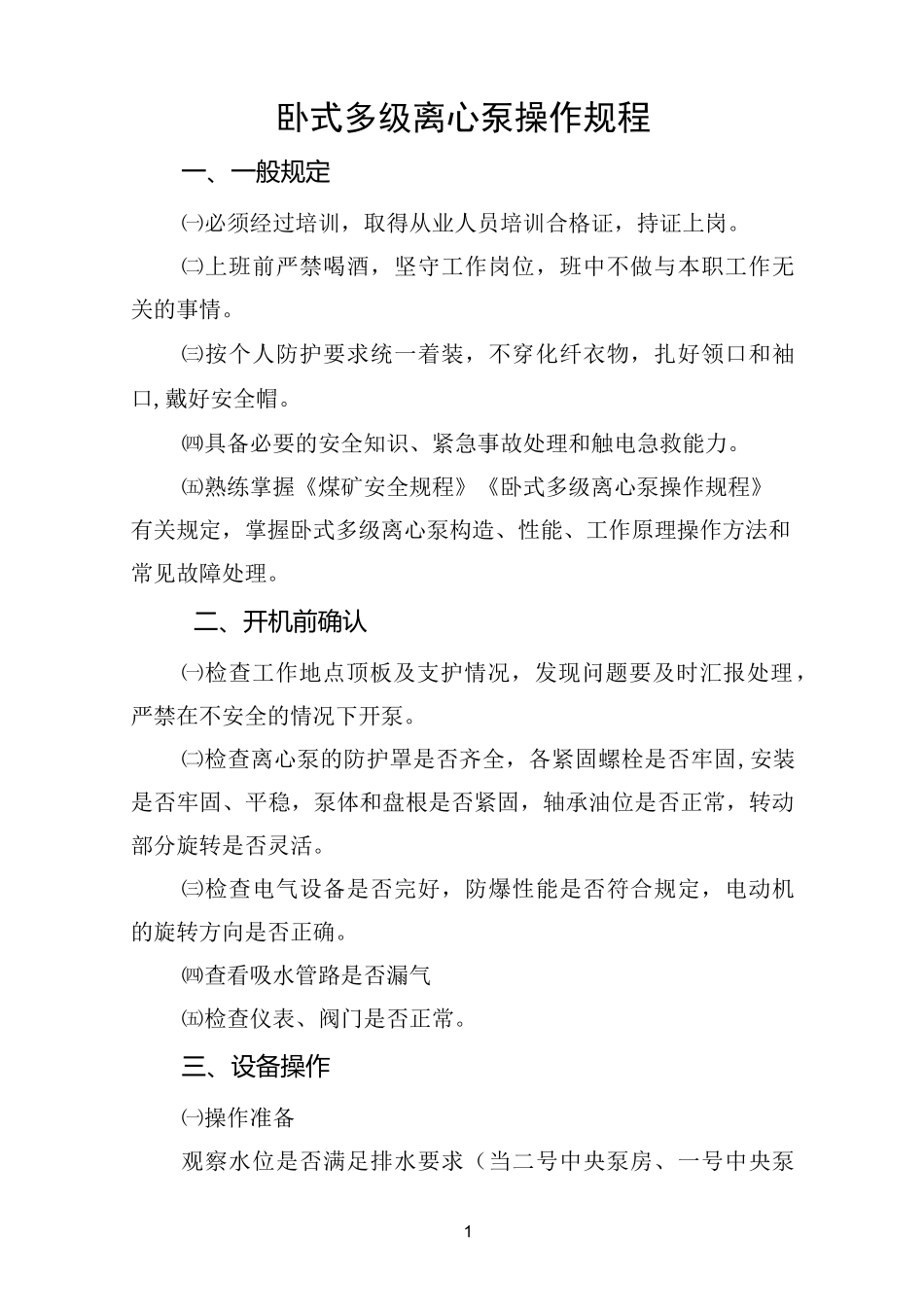

1卧式多级离心泵操作规程一、一般规定㈠必须经过培训，取得从业人员培训合格证，持证上岗。㈡上班前严禁喝酒，坚守工作岗位，班中不做与本职工作无关的事情。㈢按个人防护要求统一着装，不穿化纤衣物，扎好领口和袖口,戴好安全帽。㈣具备必要的安全知识、紧急事故处理和触电急救能力。㈤熟练掌握《煤矿安全规程》《卧式多级离心泵操作规程》有关规定，掌握卧式多级离心泵构造、性能、工作原理操作方法和常见故障处理。二、开机前确认㈠检查工作地点顶板及支护情况，发现问题要及时汇报处理，严禁在不安全的情况下开泵。㈡检查离心泵的防护罩是否齐全，各紧固螺栓是否牢固,安装是否牢固、平稳，泵体和盘根是否紧固，轴承油位是否正常，转动部分旋转是否灵活。㈢检查电气设备是否完好，防爆性能是否符合规定，电动机的旋转方向是否正确。㈣查看吸水管路是否漏气㈤检查仪表、阀门是否正常。三、设备操作㈠操作准备观察水位是否满足排水要求（当二号中央泵房、一号中央泵2房、一号泵房吸水井水位高水位2.8米、低水位2米；三盘区复用水仓成品水池水位处于大于0.72m、管道压力低于0.95MPa时离心泵才能自动开启排水，水位低于0.3m离心泵停止）。㈡操作过程1・设备启动操作（l）MD450-60X6卧式多级离心泵，二号中央泵房①远控操作（地面调度室）在操作台上旋转按钮位置：地面（地面/井下）、自动（自动/手动）、运行（运行/检修）一由调度室电力调度员操作。②近控操作（井下现场）a集中操作（在操作台上操作）在操作台上旋转按钮位置：选择某#离心泵（1#、2#、3#4#、5#）、井下（地面/井下）、自动（自动/手动）、运行（运行/检修）一按自动启动按钮3秒左右后观察显示屏：电磁阀打开，同时射流泵开始工作，并抽出离心泵泵体内空气当负压达到-0.4MPa以上时，负压指示灯由红变绿。接着电动机启动，当电动机电流达到50A左右、正压达到2.4MPa以上后，正压指示灯由红变绿，电动阀开始打开。电动阀完全打开后，接着电磁阀自动关闭，离心泵开始排水。b手动操作（主射流系统为电动控制系统，备用射流系统为手动控制系统。当主射流系统、备用射流系统无故障时，首选主射流系统为控制系统）在操作台上旋转旋钮位置：选择某#离心泵（1#、2#、3#4#、5#）、井下（地面/井下）、手动（自动/手动）、检修（运行/检3修）一按真空阀、射流阀启动按钮，观察显示屏：当负压达到-0.4MPa以上时，负压指示灯由红变绿，接着高压软启动柜合闸，随后电动机、离心泵启动f当正压达到2.4MPa以上时，正压指示灯由红变绿。接着电动阀打开，电动阀指示灯由红变绿f按真空阀、射流阀停止按钮，离心泵开始排水。c手动操作（当主射流系统有故障时，选择备用射流系统为控制系统）选择某#离心泵（1#、2#、3#、4#、5#），打开其真空阀、射流阀，射流泵开始工作f观察负压压力表，当负压达到-0.4MPa以上时，在某#离心泵对应的就地控制箱上按下启动按钮，接着高压软启动柜合闸，随后电动机、离心泵启动。同时关闭真空阀，然后关闭射流阀f观察正压压力表，当正压达到2.4MPa以上时，在就地控制箱上按电动阀启动按钮，电动阀打开，离心泵开始排水。⑵MD280-43X9卧式多级离心泵，一号中央泵房①远控操作（地面调度室）在操作台上旋转按钮位置：地面（地面/井下）、自动（自动/手动）、运行（运行/检修）f由调度室电力调度员操作。②近控操作（井下现场）a集中操作（在操作台上操作）在操作台上旋转按钮位置：某#离心泵（1#、2#、3#）、井下（地面/井下）、自动（自动/手动）、运行（运行/检修）射流阀（射流阀/排真空阀）f按自动启动按钮3秒左右后电磁阀打开，观察显示屏，接着电磁阀指示灯亮并开始抽出离心泵泵体内空气。当负压达到-0.3MPa以上时，负压指示灯亮。接着电动机启动，当电动机电流达到35A左右、正压达到2.5MPa以上后，正压指示灯亮，电动阀开始打开。电动阀完全4打开后，电动阀指示灯亮，接着电磁阀自动关闭，离心泵开始排水。b手动操作（射流系统为主控制系统，真空泵为备用控制系统。当射流阀、真空泵无故障时，首选射流系统为控制系统）在操作台上旋转旋钮位置：某#离心泵（1#、2#、3#）、井下（地面/井下）、手动（自动...
