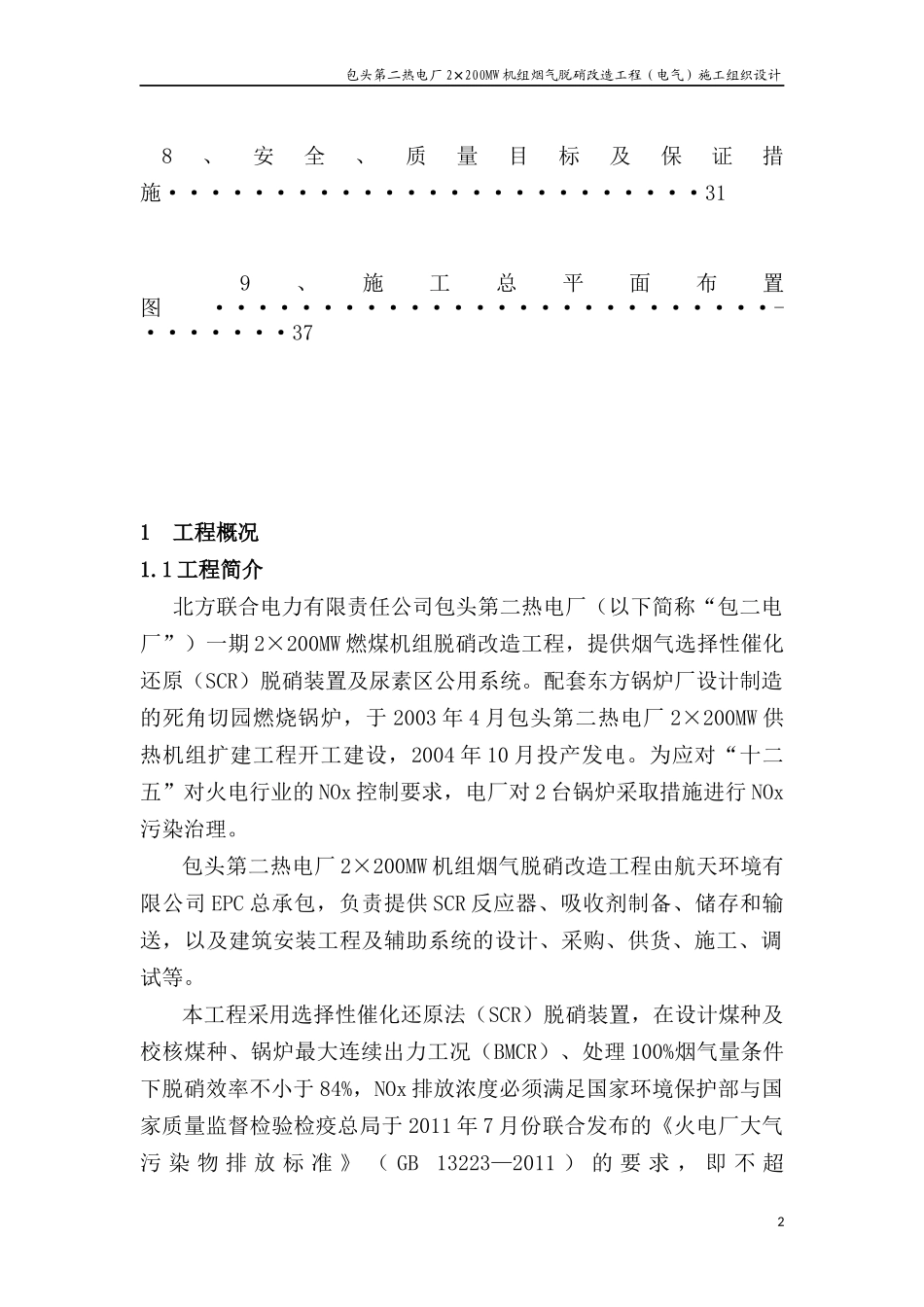

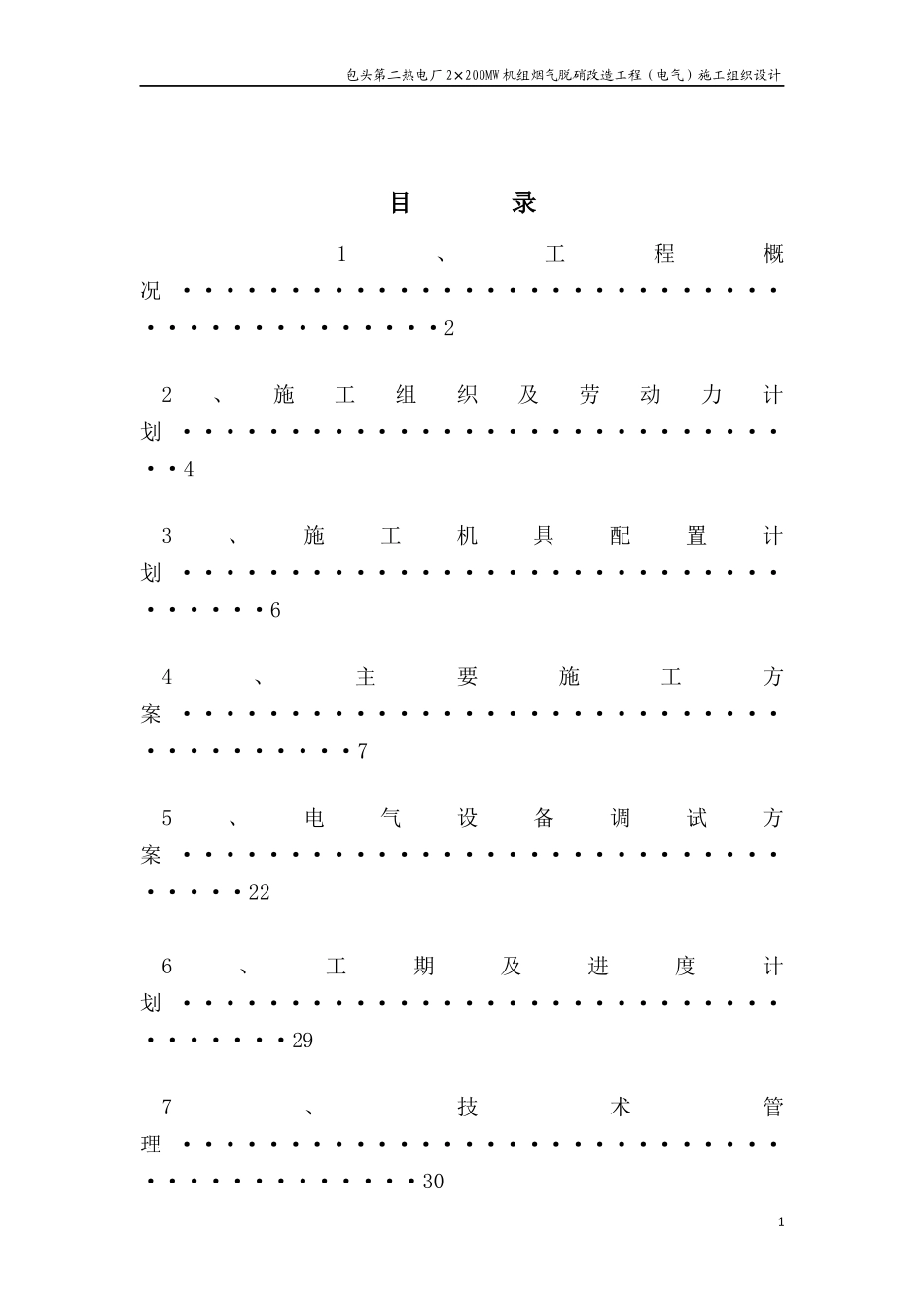

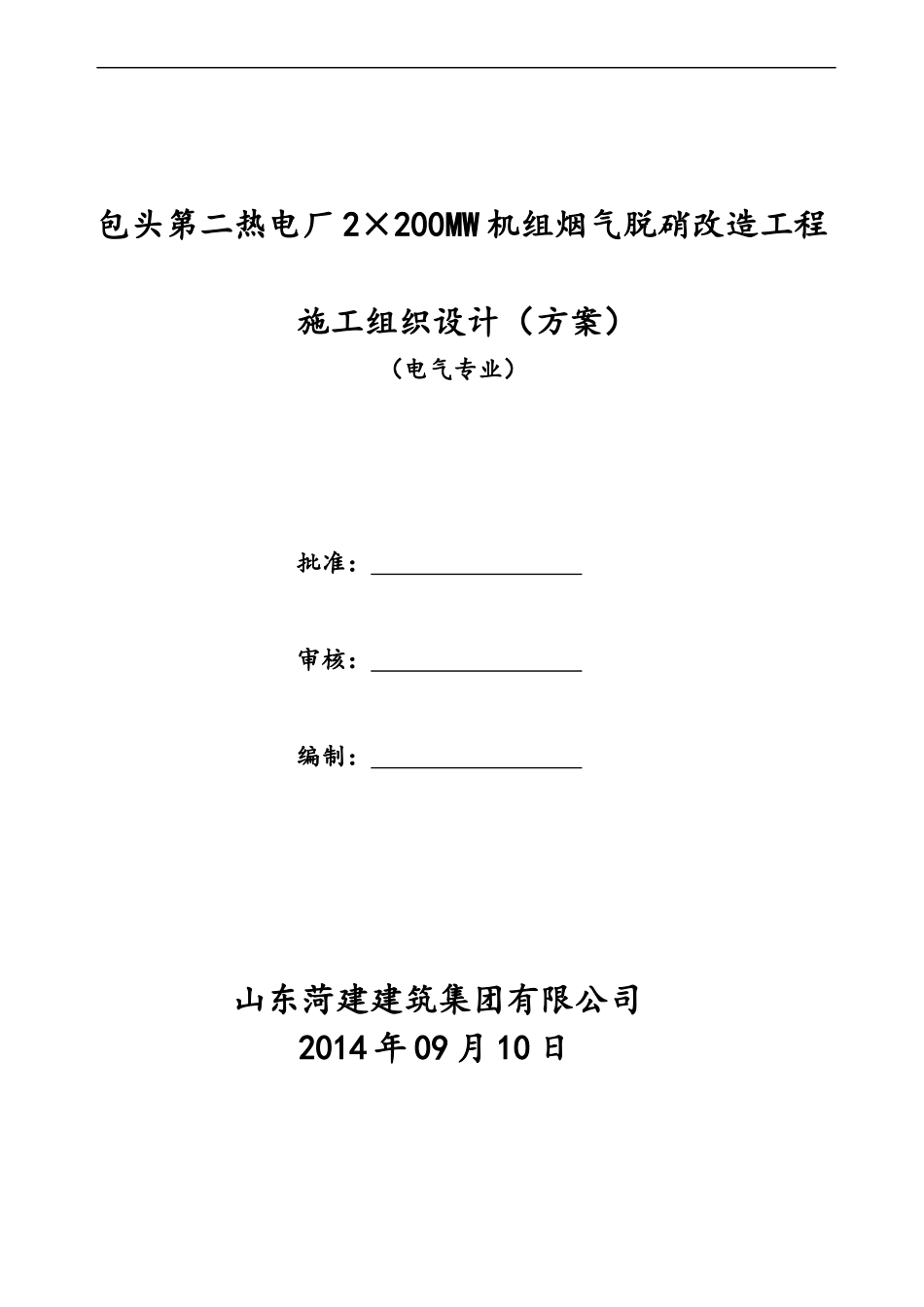

包头第二热电厂2×200MW机组烟气脱硝改造工程施工组织设计（方案）（电气专业）批准：审核：编制：山东菏建建筑集团有限公司2014年09月10日包头第二热电厂2×200MW机组烟气脱硝改造工程（电气）施工组织设计目录1、工程概况··········································22、施工组织及劳动力计划······························43、施工机具配置计划··································64、主要施工方案······································75、电气设备调试方案·································226、工期及进度计划···································297、技术管理·········································301包头第二热电厂2×200MW机组烟气脱硝改造工程（电气）施工组织设计8、安全、质量目标及保证措施·························319、施工总平面布置图··························-·······371工程概况1.1工程简介北方联合电力有限责任公司包头第二热电厂（以下简称“包二电厂”）一期2×200MW燃煤机组脱硝改造工程，提供烟气选择性催化还原（SCR）脱硝装置及尿素区公用系统。配套东方锅炉厂设计制造的死角切园燃烧锅炉，于2003年4月包头第二热电厂2×200MW供热机组扩建工程开工建设，2004年10月投产发电。为应对“十二五”对火电行业的NOx控制要求，电厂对2台锅炉采取措施进行NOx污染治理。包头第二热电厂2×200MW机组烟气脱硝改造工程由航天环境有限公司EPC总承包，负责提供SCR反应器、吸收剂制备、储存和输送，以及建筑安装工程及辅助系统的设计、采购、供货、施工、调试等。本工程采用选择性催化还原法（SCR）脱硝装置，在设计煤种及校核煤种、锅炉最大连续出力工况（BMCR）、处理100%烟气量条件下脱硝效率不小于84%，NOx排放浓度必须满足国家环境保护部与国家质量监督检验检疫总局于2011年7月份联合发布的《火电厂大气污染物排放标准》（GB13223—2011）的要求，即不超2包头第二热电厂2×200MW机组烟气脱硝改造工程（电气）施工组织设计过80mg/Nm3。2台锅炉的脱硝装置共用一个还原剂储存与供应系统，采用尿素法制备脱硝还原剂。本工程计划2号机组于2014年5月份开工，8月20日前具备锅炉通烟气启动条件，1号机组计划在10月15日前具备锅炉通烟气启动条件。2台机组脱硝装置计划在2014年12月31日前全部完工。1.2施工及编制依据1.2.1包头第二热电厂2×200MW机组烟气脱硝改造工程施工图纸1.2.2DL/T5161.1-17-2012《电气装置安装工程质量检验及评定规程》1.2.3GB-50093-2002《自动化仪表工程施工及验收规范》1.2.4GB50169-2006《电气装置安装工程电缆线路施工及验收规范》1.2.504D701-3电缆桥架安装图集1.2.690D401-1～3车间线路安装图集1.2.7D101-1～7电缆敷设安装图集1.2.803D501-4接地装置安装图集1.2.9GB50303-2002《电气装置安装工程电气照明装置施工及验收规范》1.2.10GB50150-2006《电气装置安装工程电气设备交接试验标准》1.3施工范围烟气脱硝电气及仪表施工范围：供配电系统、电气仪表控制与保护。照明器具安装、检修系统及安全滑线、防雷接地系统、电缆桥架安装及电缆敷设、电气、仪表配管及其管内穿线、电气及仪表设备布置及安装等。1.4主要实物量一览表序号设备及材料名称规格、型号单位数量备注1变压器SCB10-1250台22高压柜KYN28-12面23包头第二热电厂2×200MW机组烟气脱硝改造工程（电气）施工组织设计3电流互感器LZZBJ9-1050/5套6用于空压机高压柜改造4低压柜MNS-0.4V面21山东华电电器有限公司5仪表柜面46检修电源箱不锈钢材质个57照明配电箱户内型个38电缆桥架米14749配管米235810动力电缆米1874011控制电缆米423012导线米780013灯具套16114钢材Kg21275151.5工期要求开工日期：2014年08月20日———竣工日期：2014年12月31...
