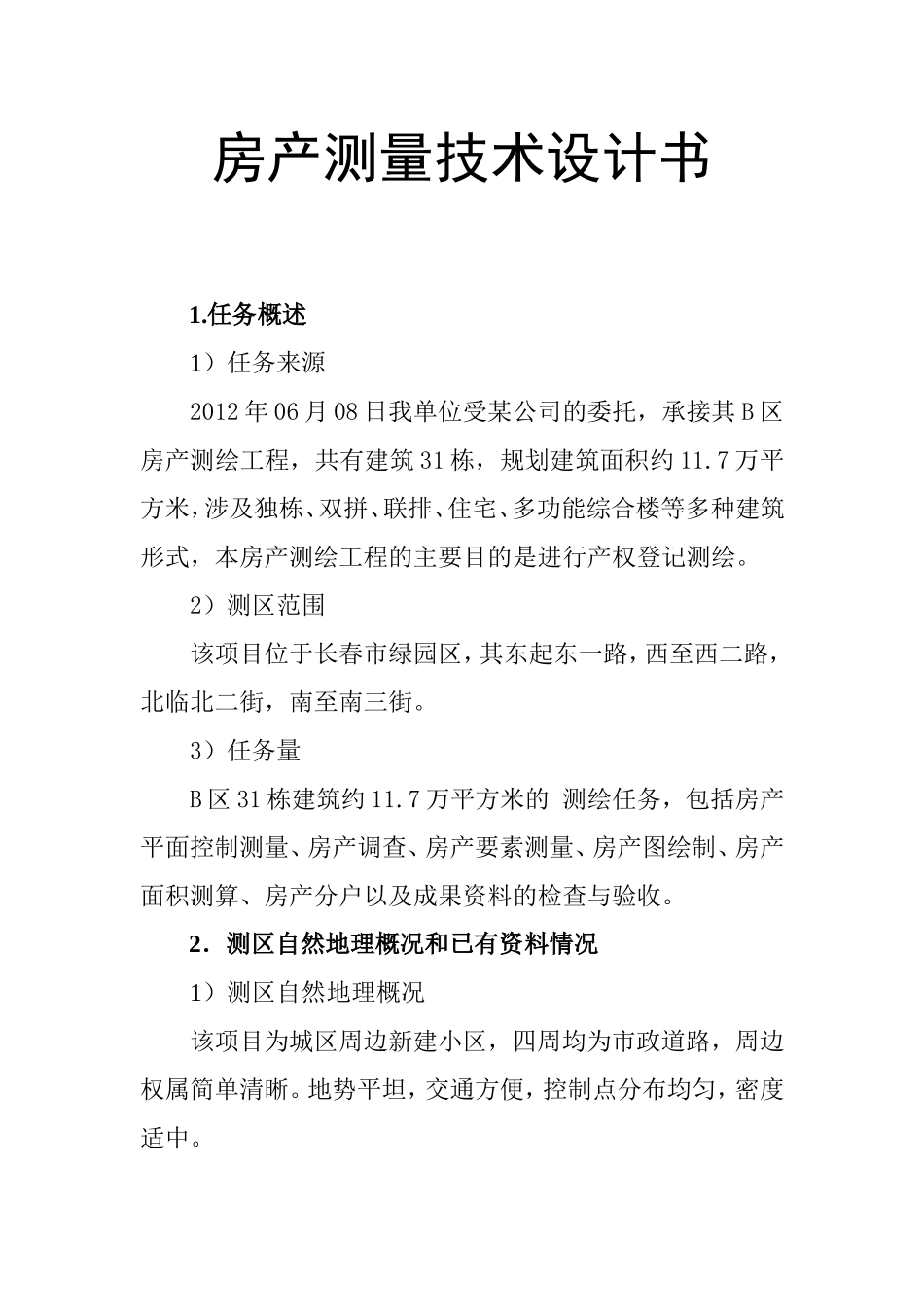

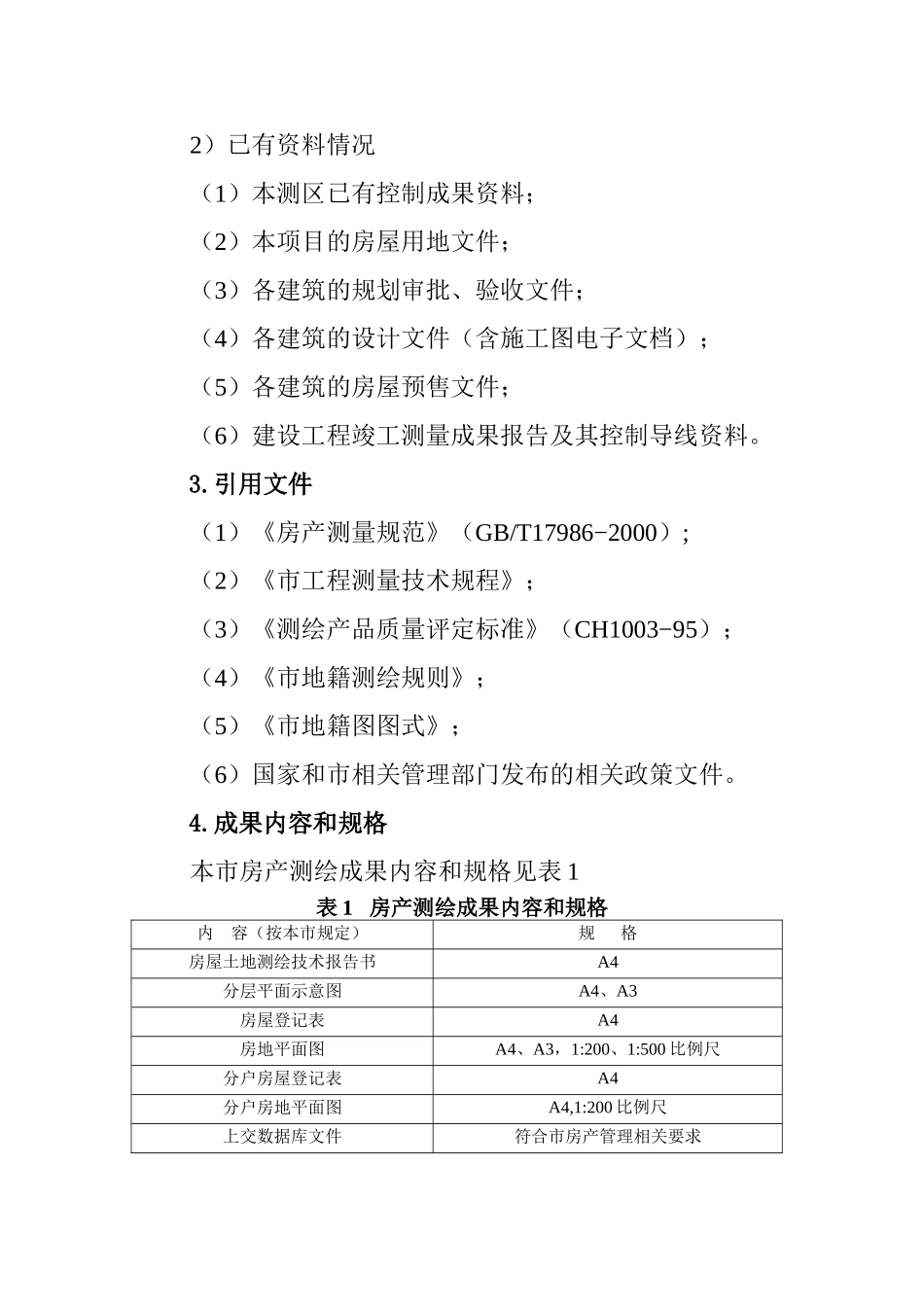

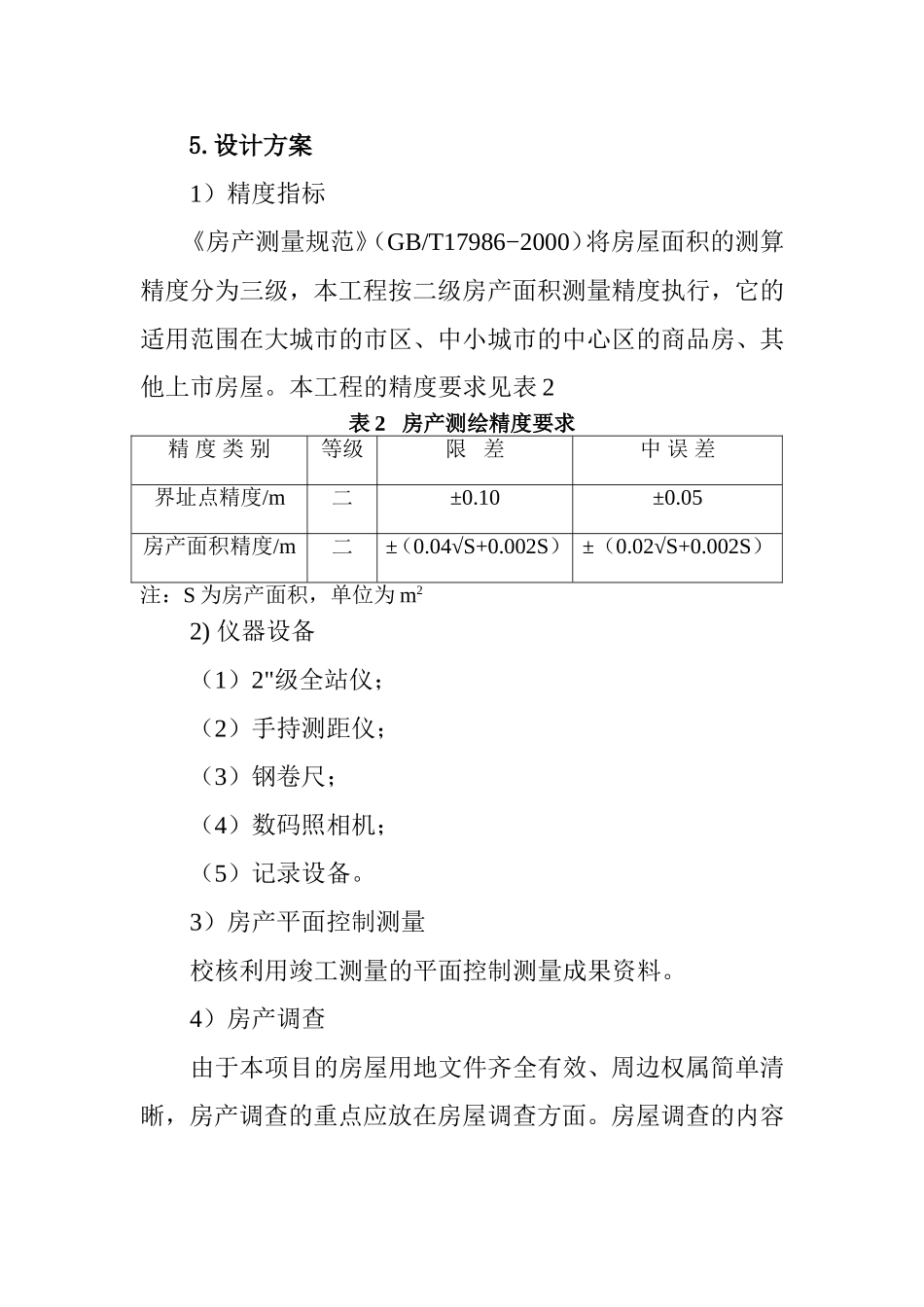

房产测量技术设计书1.任务概述1）任务来源2012年06月08日我单位受某公司的委托，承接其B区房产测绘工程，共有建筑31栋，规划建筑面积约11.7万平方米，涉及独栋、双拼、联排、住宅、多功能综合楼等多种建筑形式，本房产测绘工程的主要目的是进行产权登记测绘。2）测区范围该项目位于长春市绿园区，其东起东一路，西至西二路，北临北二街，南至南三街。3）任务量B区31栋建筑约11.7万平方米的测绘任务，包括房产平面控制测量、房产调查、房产要素测量、房产图绘制、房产面积测算、房产分户以及成果资料的检查与验收。2．测区自然地理概况和已有资料情况1）测区自然地理概况该项目为城区周边新建小区，四周均为市政道路，周边权属简单清晰。地势平坦，交通方便，控制点分布均匀，密度适中。2）已有资料情况（1）本测区已有控制成果资料；（2）本项目的房屋用地文件；（3）各建筑的规划审批、验收文件；（4）各建筑的设计文件（含施工图电子文档）；（5）各建筑的房屋预售文件；（6）建设工程竣工测量成果报告及其控制导线资料。3.引用文件（1）《房产测量规范》（GB/T17986−2000）;（2）《市工程测量技术规程》；（3）《测绘产品质量评定标准》（CH1003−95）；（4）《市地籍测绘规则》；（5）《市地籍图图式》；（6）国家和市相关管理部门发布的相关政策文件。4.成果内容和规格本市房产测绘成果内容和规格见表1表1房产测绘成果内容和规格内容（按本市规定）规格房屋土地测绘技术报告书A4分层平面示意图A4、A3房屋登记表A4房地平面图A4、A3，1:200、1:500比例尺分户房屋登记表A4分户房地平面图A4,1:200比例尺上交数据库文件符合市房产管理相关要求5.设计方案1）精度指标《房产测量规范》（GB/T17986−2000）将房屋面积的测算精度分为三级，本工程按二级房产面积测量精度执行，它的适用范围在大城市的市区、中小城市的中心区的商品房、其他上市房屋。本工程的精度要求见表2表2房产测绘精度要求精度类别等级限差中误差界址点精度/m二±0.10±0.05房产面积精度/m二±（0.04√S+0.002S）±（0.02√S+0.002S）注：S为房产面积，单位为m22)仪器设备（1）2"级全站仪；（2）手持测距仪；（3）钢卷尺；（4）数码照相机；（5）记录设备。3）房产平面控制测量校核利用竣工测量的平面控制测量成果资料。4）房产调查由于本项目的房屋用地文件齐全有效、周边权属简单清晰，房产调查的重点应放在房屋调查方面。房屋调查的内容包括房屋坐落、产权人、产别、层数、所在层数、建筑结构、建成年份、用途、墙体归属、权源、产权纠纷和他项权利等基本情况，以及绘制房屋权界线示意图。5）房屋要素测量（1）准备外业底图−−外业记录一般以建筑施工图为底图，记录前对电子版建筑施工图进行必要的整理，要求底图界线完整明确、图面简洁清晰；−−对于只有纸质建筑施工图的工程可以将复印件作为底图；−−对于无图纸的工程可以现场绘制底图，现场绘制底图以单线表示墙体；−−底图应以A4或A3幅面，对于占地面积较大，图形复杂的工程可适当增大幅面。（2）外业实测建筑外围测量要求如下：−−建筑物外围测量需要测出各层范围线和各层上空范围线；−−建筑首层外围必须完整，不能因为建筑具有对称性或有相同单元拼接组合而成而省略；−−不得将外形不同的楼层数据记录在同一楼层草图中；−−如果楼层外部尺寸有变化，地上部分只需测量首层外部尺寸；−−如果楼座外部尺寸有变化，应在相应层测量退层或悬挑尺寸，并注明“其他尺寸同某层”；−−地下部分的外部尺寸可通过内部尺寸加设计外墙厚度的方法获得；−−现场无法实测的数据（如无孔洞的墙厚），可抄录设计数据并注明数据来源；−−对于屋顶为坡面且有不够2.20m的部位，现场找出2.20m线的位置，并测量其与相邻墙面的相对关系；−−对于层高不足2.20m的部分，应记录净空尺寸；−−对于空间、顶层附属用房要测量其相对位置。建筑内部测量要求如下：−−对于需要分户的工程，外业数据应能基本反映出建筑平面图；−−非标准层需层层测量；标准层测量其起止层，其中一层可采用检测通长的方法。记录草图要求如下：−−外业记录一般用红色签字笔记录，字头向北向西...
