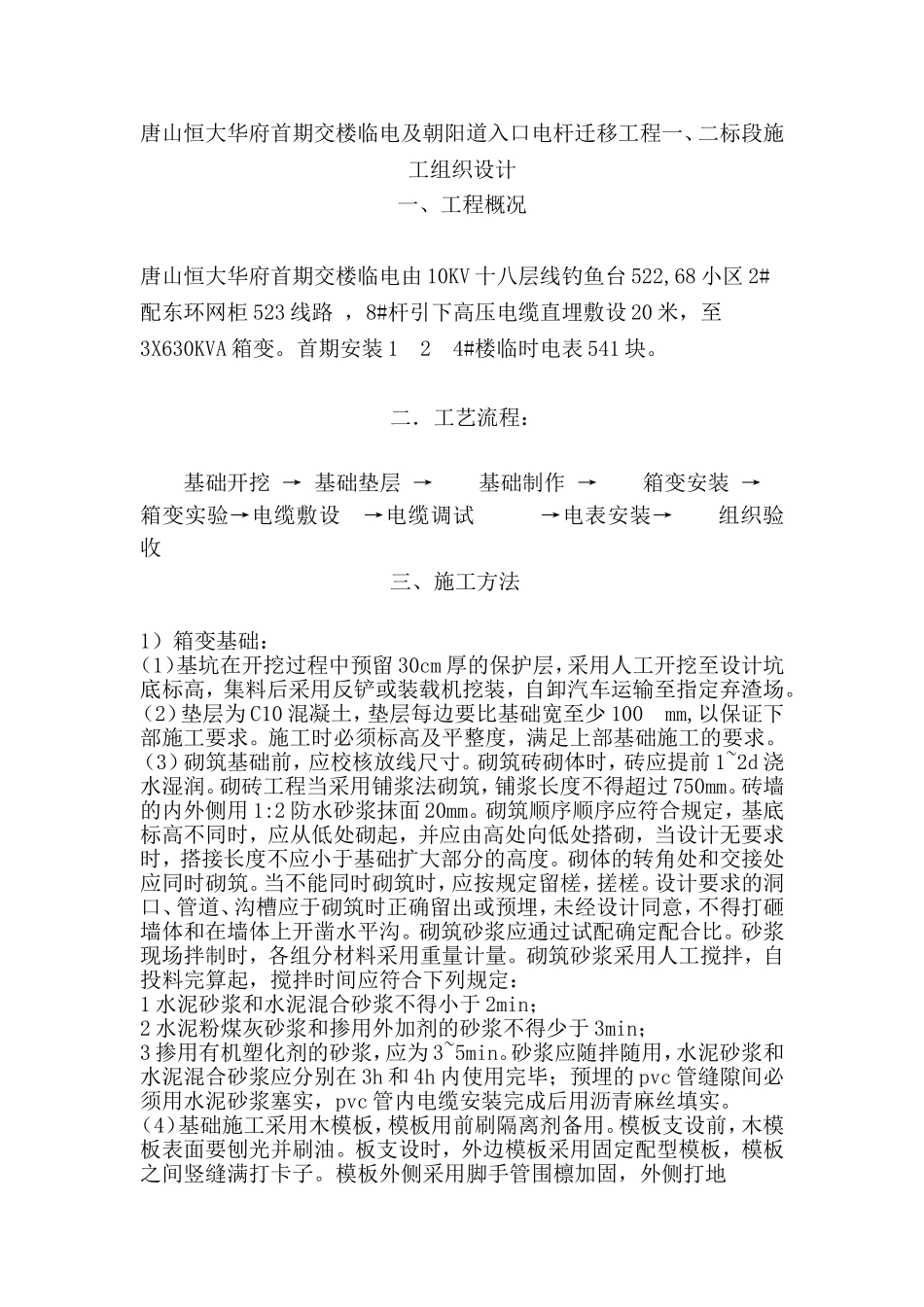

唐山恒大华府首期交楼临电及朝阳道入口电杆迁移工程一、二标段施工组织设计一、工程概况唐山恒大华府首期交楼临电由10KV十八层线钓鱼台522,68小区2#配东环网柜523线路，8#杆引下高压电缆直埋敷设20米，至3X630KVA箱变。首期安装124#楼临时电表541块。二．工艺流程：基础开挖→基础垫层→基础制作→箱变安装→箱变实验→电缆敷设→电缆调试→电表安装→组织验收三、施工方法1）箱变基础：（1）基坑在开挖过程中预留30cm厚的保护层，采用人工开挖至设计坑底标高，集料后采用反铲或装载机挖装，自卸汽车运输至指定弃渣场。（2）垫层为C10混凝土，垫层每边要比基础宽至少100mm,以保证下部施工要求。施工时必须标高及平整度，满足上部基础施工的要求。（3）砌筑基础前，应校核放线尺寸。砌筑砖砌体时，砖应提前1~2d浇水湿润。砌砖工程当采用铺浆法砌筑，铺浆长度不得超过750mm。砖墙的内外侧用1:2防水砂浆抹面20mm。砌筑顺序顺序应符合规定，基底标高不同时，应从低处砌起，并应由高处向低处搭砌，当设计无要求时，搭接长度不应小于基础扩大部分的高度。砌体的转角处和交接处应同时砌筑。当不能同时砌筑时，应按规定留槎，搓槎。设计要求的洞口、管道、沟槽应于砌筑时正确留出或预埋，未经设计同意，不得打砸墙体和在墙体上开凿水平沟。砌筑砂浆应通过试配确定配合比。砂浆现场拌制时，各组分材料采用重量计量。砌筑砂浆采用人工搅拌，自投料完算起，搅拌时间应符合下列规定：1水泥砂浆和水泥混合砂浆不得小于2min；2水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于3min；3掺用有机塑化剂的砂浆，应为3~5min。砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕；预埋的pvc管缝隙间必须用水泥砂浆塞实，pvc管内电缆安装完成后用沥青麻丝填实。（4）基础施工采用木模板，模板用前刷隔离剂备用。模板支设前，木模板表面要刨光并刷油。板支设时，外边模板采用固定配型模板，模板之间竖缝满打卡子。模板外侧采用脚手管围檩加固，外侧打地桩用斜撑加固。（5）基础混凝土需一次浇筑完成，混凝土浇筑需按浇筑顺序直接将其倒入模板中，对基础混凝土施工采取直接有效的措施，防止混凝土内外温差所引起的温度应力，造成混凝土裂缝。振动棒振捣时，混凝土振捣需按浇筑顺序方向采取斜向振捣法进行，振动棒与混凝土表面成一定角度，约40～50度，插点的间距以500mm为宜，以防漏振，振捣时混凝土表面出现翻浆，溢出气泡为止。振捣混凝土时应避免振动棒碰撞模板，防止模板偏移或错位。每点混凝土的振捣时间不要过长，以出现浮浆不下沉为原则，防止发生过振现象。预埋铁件时，相对尺寸严格按照设计图纸施工，水平度允许误差2mm。浇筑完毕后，及时覆盖棉被，防止混凝土受冻。（6）、土方回填料料源为基础开挖时暂存在开挖基坑附近的开挖料，人工配合装载机分层回填并整平，打夯机夯实，达到设计密实度要求。分层厚度应根据现场试验确定。2）、电缆敷设(1)施上准备结束后，根据施上进度安排及电缆电线到货情况，并结合现场施上的实I示隋况，组织安排详细的电缆及接线计划。(2)首先应进行电缆敷设，依据施上计划，组织安排电缆的运输及存放。运输过程中需有专业人员负责指挥。(3)电缆轴在吊起及装车时不得超载，木质电缆轴吊运时，需要在电缆轴心穿一根强度足够载荷整轴电缆重量的钢管或钢棒，然后钢丝绳套牢钢管两端且钢丝距钢管两端的距离大于300mmo(4)钢质电缆轴可用钢丝绳穿过轴心直接吊运，起吊前应仔细观察钢架是否焊接牢固;起吊速度应缓慢进行。(5)电缆轴在运输车辆上应按径向排列，且需要以100x100木方卡住，避兔电缆轴在运输车辆行走时，前后滚动。(6)电缆的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。(7)电缆敷设时，在拐角处，施上人员应站在拐角处电缆的外侧，严防电缆勒伤、挤伤施上人员。(8)电缆敷设对于敷设路径、人孔、隧适及电缆沟无桥架或配管时，应视现场实际隋况，于适当位置加装电缆支架，以加固电缆，避兔电缆杂乱。(9)电缆敷设过程中，应力求电缆线兔受到机械损伤，整轴电缆解开及回卷时，...
