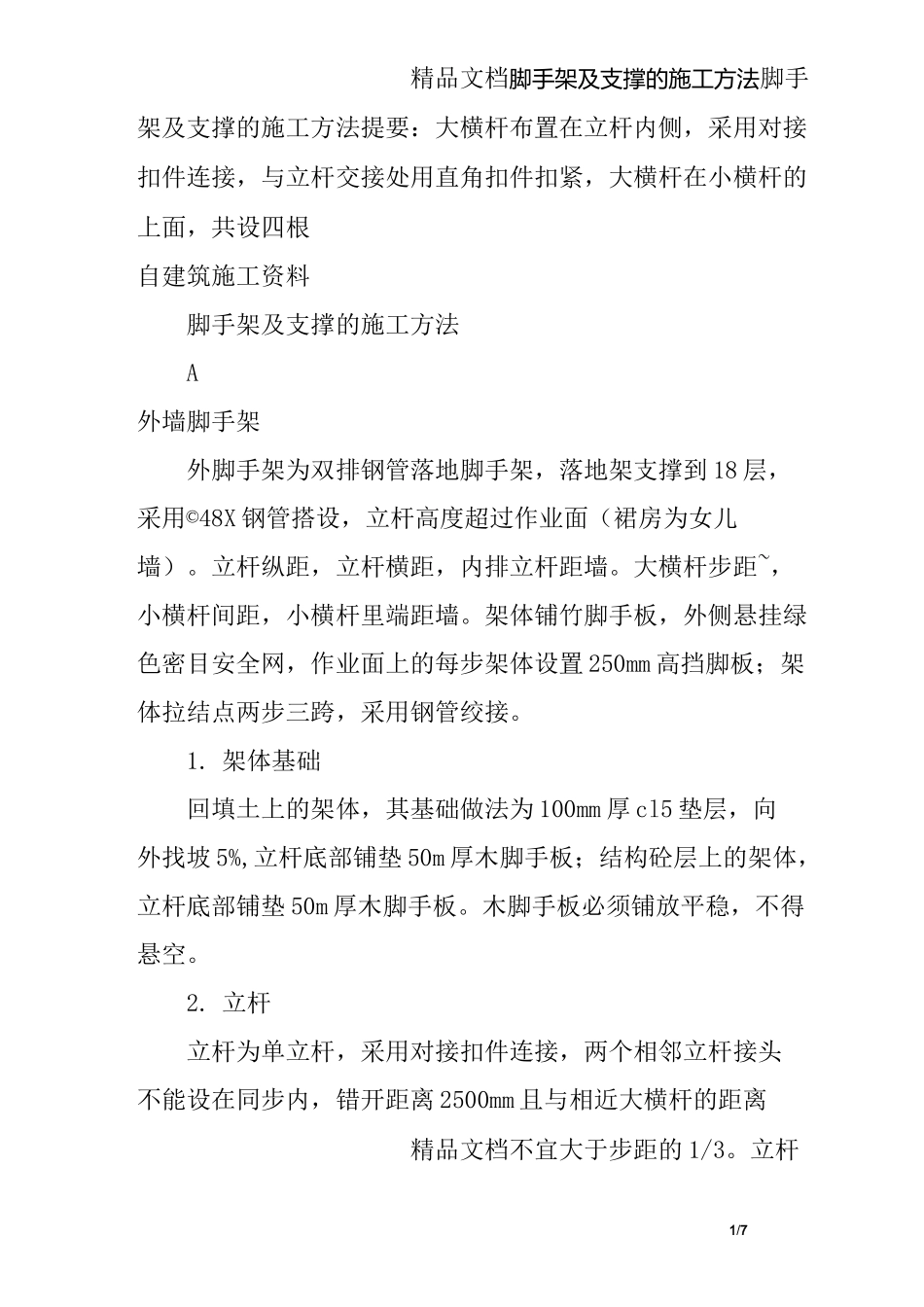

1/7精品文档脚手架及支撑的施工方法脚手架及支撑的施工方法提要：大横杆布置在立杆内侧，采用对接扣件连接，与立杆交接处用直角扣件扣紧，大横杆在小横杆的上面，共设四根自建筑施工资料脚手架及支撑的施工方法A外墙脚手架外脚手架为双排钢管落地脚手架，落地架支撑到18层，采用©48X钢管搭设，立杆高度超过作业面（裙房为女儿墙）。立杆纵距，立杆横距，内排立杆距墙。大横杆步距~，小横杆间距，小横杆里端距墙。架体铺竹脚手板，外侧悬挂绿色密目安全网，作业面上的每步架体设置250mm高挡脚板；架体拉结点两步三跨，采用钢管绞接。1.架体基础回填土上的架体，其基础做法为100mm厚cl5垫层，向外找坡5%,立杆底部铺垫50m厚木脚手板；结构砼层上的架体，立杆底部铺垫50m厚木脚手板。木脚手板必须铺放平稳，不得悬空。2.立杆立杆为单立杆，采用对接扣件连接，两个相邻立杆接头不能设在同步内，错开距离2500mm且与相近大横杆的距离精品文档不宜大于步距的1/3。立杆2/7与大横杆必须用直角扣件扣紧，不得隔步或遗漏。立杆的垂直偏差应不大于架高的1/300且W100mm。3.大横杆大横杆布置在立杆内侧，采用对接扣件连接，与立杆交接处用直角扣件扣紧，大横杆在小横杆的上面，共设四根。相邻大横杆的接头必须相互错开且不小于500mm，不得出现在同步同跨内，接头与相邻立杆距离W500mm且不大于立杆纵距的1/3。同一排大横杆水平偏差应不大于该片脚手架总长度1/250且W50mm。4.小横杆主节点处必须设置一根小横杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距1/2。5.扫地杆架体底部必须设置纵横向扫地杆，横向扫地杆在纵向扫地杆之下。纵向扫地杆用直角扣件固定在距垫板上皮200mm处的立杆上。横向扫地杆用直角扣件紧靠纵向扫地杆固定在立杆上。6.连墙件连墙件按两步两跨设置。副楼、裙楼在拉结点位置于结精品文档3/7精品文档4/712．搭设登高马道，采用钢管搭设，双跑宽度，每跑一米跑道两边设扶手杆，外围满挂绿色密目安全网，马道在施工电梯安装投入使用后即可拆除。3）搭设质量要求1.扣件及钢管的质量必须符合规范的有关要求。钢管外径不得小于48mm,壁厚不得小于，有严重锈蚀、弯曲、压扁或有裂缝的钢管严禁使用。不同直径的钢管不得混用。2•立杆垂直度最后验收允许偏差100mm，搭设中检查时按每2米高允许偏差±7mm。3.间距：步距偏差允许±20mm，立杆纵距偏差允许±50mm，立杆排距偏差允许土20mm。4•大横杆的高差：一根杆的两端允许土20mm，在每一个立杆纵距内允许±10mm，每脚手架及支撑的施工方法提要：大横杆布置在立杆内侧，采用对接扣件连接，与立杆交接处用直角扣件扣紧，大横杆在小横杆的上面，共设四根自建筑施工资料片脚手架总长度允许偏差土50mm。4搭设安全要求1）脚手架外侧面采用密眼绿色安全网全封闭，安全网在国家定点生产厂购买并索取合格证。进场后经项目部安全员、精品文档5/7材料员验收合格后方可投入使用。2）在b架体搭设时，各材料必须进行可靠传递，不得随意乱抛，同时施工人员必须系好安全带，在竖立杆时，必须有两人以上同时操作，以免立杆不稳。3）搭设好的架体，使用过程中严禁随意拆卸，并且架体上严禁堆放材料，其上只允许放些临时零星材料，且放置要稳固。4）严格控制使用荷载，确保要有较大的安全储备，使用荷载要以脚手板上的实际荷载为准。5）要有可靠的安全措施，其中包括设置供施工人员上下使用的安全扶梯或斜道，梯道上有可靠的防滑措施。必须有良好的防电避雷装置，应可靠接地。6）严禁以下违章作业：利用脚手架吊运重物；作业人员攀登架子上下；在脚手架上拉结吊装缆绳；任意拆除脚手架部件和连墙杆。7）六级以上大风、大雾、大雨应暂停在脚手架中的作业。在恶劣天气（大风、雨、雪）前后，应对外架进行检查和加固，并在经过全面检查符合安全要求后才能继续使用。
