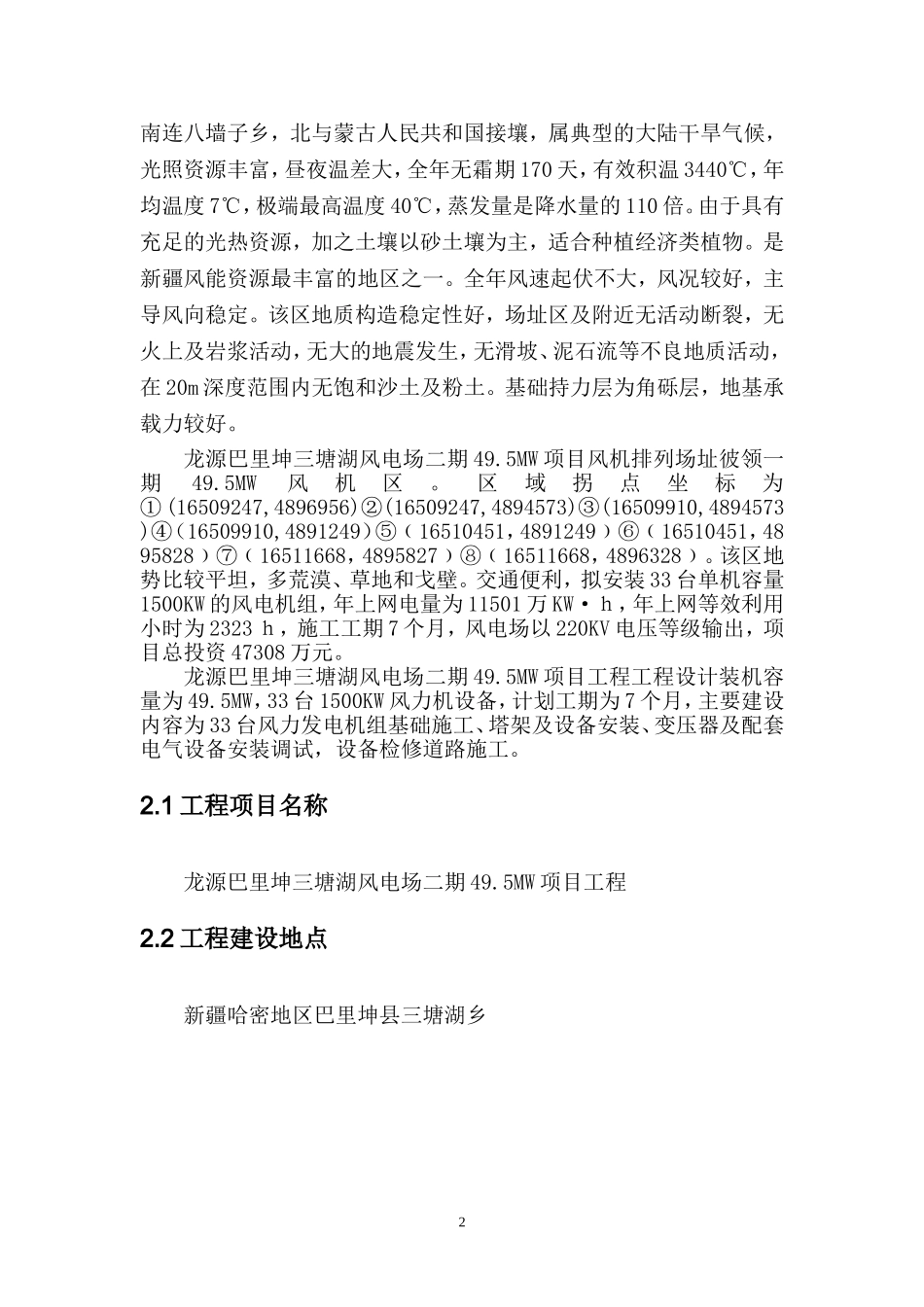

龙源巴里坤三塘湖风电场二期49.5MW项目施工组织总设计一、编制依据1、新疆风电工程设计咨询有限责任公司做出的设计文件及施工蓝图2、电力建设工程（建筑及安装工程）施工及验收规范，质量验评标准(SDJ69-87)1）建筑地基与基础工程施工质量验收规范（GB50202-2002）2）电力工程地基处理技术规范（DZ5024-2005）3）砼结构工程施工质量验收规范（GB50204-2002）4）钢结构工程施工质量及验收规范（GB50204-2001）5）建筑地面工程施工质量验收规范（GB50209-2002）6）建筑装饰工程质量验收规范（GB50210-2001）7）建筑电气安装工程质量验收规范（GBJ303-88）8）建筑给排水，采暖安装工程质量验收规范（GB50242-2002）9）砌体工程质量验收规范（GB50203-2002）10）建筑屋面工程质量验收规范（GB50345-2004）11）电缆线路施工及验收规程（GB50168-92）12）电力建设施工及验收技术规定（BL147-90）13）风力发电运行规程(DL/T666)14）工程建设标准强制性条文（电力工程部分，房屋建设部分（建表【2002】219号【2002】120号）15）国家及电力行业的现行规程，规范标准及有关实施细则。二、工程概况龙源巴里坤三塘湖风电二期49.5MW场区位于新疆哈密地区巴里坤县三塘湖乡境内。该乡地处巴里坤县城以北88KM处，东径93°51′---94°17′，北纬43°48′---44°18′.海拔高度900-990M,地势南高北低，地形坡度1%-4%。东靠伊吾县，西邻萨尔乔克乡，1南连八墙子乡，北与蒙古人民共和国接壤，属典型的大陆干旱气候，光照资源丰富，昼夜温差大，全年无霜期170天，有效积温3440℃，年均温度7℃，极端最高温度40℃，蒸发量是降水量的110倍。由于具有充足的光热资源，加之土壤以砂土壤为主，适合种植经济类植物。是新疆风能资源最丰富的地区之一。全年风速起伏不大，风况较好，主导风向稳定。该区地质构造稳定性好，场址区及附近无活动断裂，无火上及岩浆活动，无大的地震发生，无滑坡、泥石流等不良地质活动，在20m深度范围内无饱和沙土及粉土。基础持力层为角砾层，地基承载力较好。龙源巴里坤三塘湖风电场二期49.5MW项目风机排列场址彼领一期49.5MW风机区。区域拐点坐标为①(16509247,4896956)②(16509247,4894573)③(16509910,4894573)④（16509910,4891249）⑤﹙16510451，4891249﹚⑥﹙16510451，4895828﹚⑦﹙16511668，4895827﹚⑧﹙16511668，4896328﹚。该区地势比较平坦，多荒漠、草地和戈壁。交通便利，拟安装33台单机容量1500KW的风电机组，年上网电量为11501万KW·ｈ，年上网等效利用小时为2323ｈ，施工工期7个月，风电场以220KV电压等级输出，项目总投资47308万元。龙源巴里坤三塘湖风电场二期49.5MW项目工程工程设计装机容量为49.5MW，33台1500KW风力机设备，计划工期为7个月，主要建设内容为33台风力发电机组基础施工、塔架及设备安装、变压器及配套电气设备安装调试，设备检修道路施工。2.1工程项目名称龙源巴里坤三塘湖风电场二期49.5MW项目工程2.2工程建设地点新疆哈密地区巴里坤县三塘湖乡22.3工程建设概况2.3.1.1电气部分龙源巴里坤风电场二期49.5MW项目工程安装33台1500kW的风电机组，总容量为49.5MW。33台风电机组接入本风电场的220kV升压站.风电场按实现无人值班，少人职守的原则进行设计。为提高风电场的整体管理水平和自动化水平，保证风电场的安全、可靠运行，设置4套风力发电机组计算机监控系统（由风力发电机组厂家配套提供）和2套升压站的计算机监控系统，6套监控系统之间可以相互通信，交换信息。升压站的计算机监控系统负责对升压站设备的集中监控。按有关规程规范和电力系统的要求，220kV升压站还设置微机继电保护系统、防误操作闭锁系统、直流系统、火灾探测报警系统等自动化设备；风力发电机组计算机监控系统由机组现地控制单元和集中监控主机组成，中间通过光纤通信网相连，可在中控室实现对机组的远程监控。升压站的计算机监控系统具有远动功能，根据上级调度运行的要求，将升压站采集到的各种实时数据和信息经处理后及时上传至上级调度中心。2.3.1.2土建部分风机基础：土石方开挖和填筑；开挖边坡的支护（必要时）；钢筋混凝土；预埋件埋设；弃土外运、外引接地。变...
