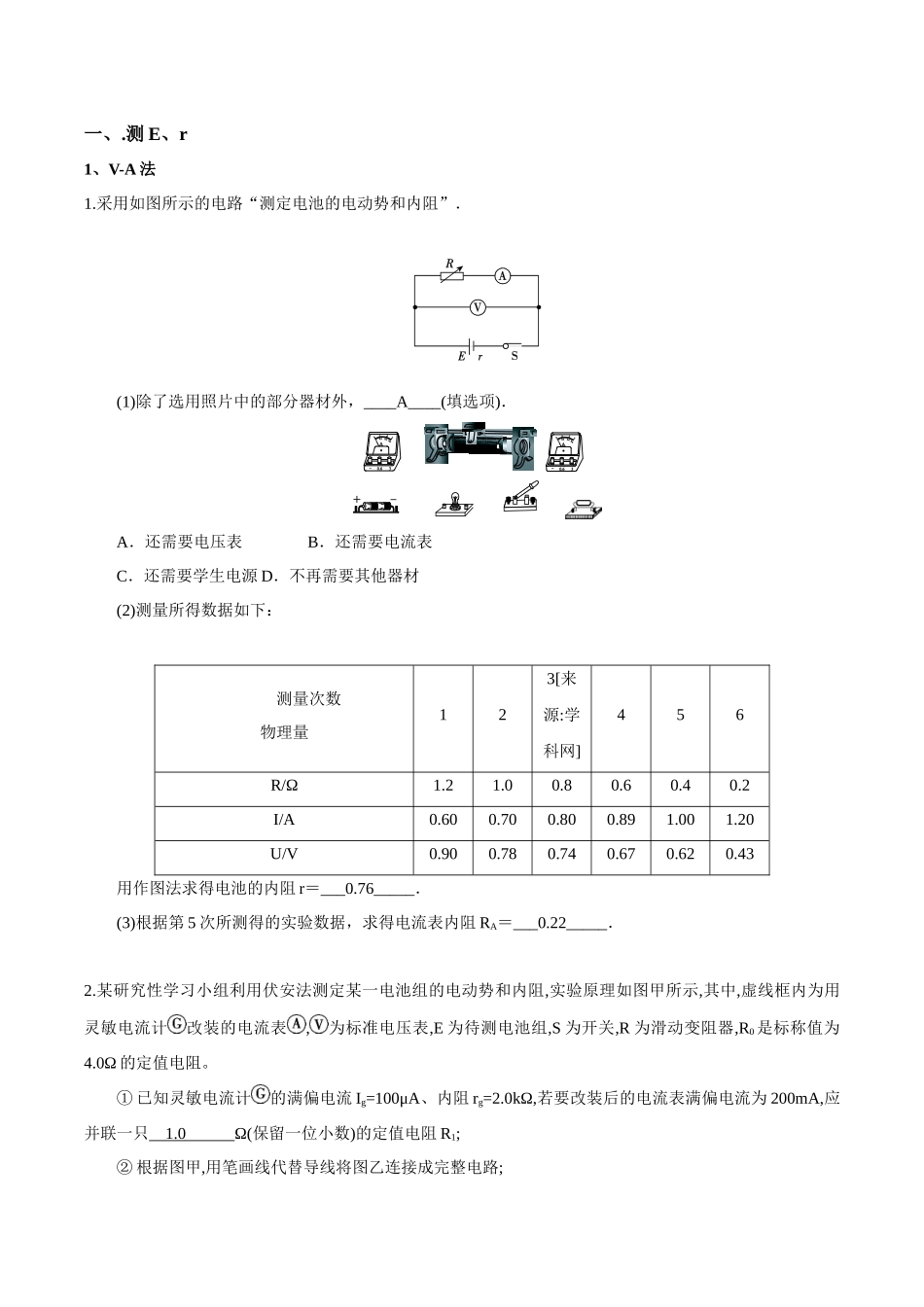

一、.测E、r1、V-A法1.采用如图所示的电路“测定电池的电动势和内阻”．(1)除了选用照片中的部分器材外，____A____(填选项)．A．还需要电压表B．还需要电流表C．还需要学生电源D．不再需要其他器材(2)测量所得数据如下：测量次数物理量123[来源:学科网]456R/Ω1.21.00.80.60.40.2I/A0.600.700.800.891.001.20U/V0.900.780.740.670.620.43用作图法求得电池的内阻r＝___0.76_____．(3)根据第5次所测得的实验数据，求得电流表内阻RA＝___0.22_____．2.某研究性学习小组利用伏安法测定某一电池组的电动势和内阻,实验原理如图甲所示,其中,虚线框内为用灵敏电流计改装的电流表,为标准电压表,E为待测电池组,S为开关,R为滑动变阻器,R0是标称值为4.0Ω的定值电阻。①已知灵敏电流计的满偏电流Ig=100μA、内阻rg=2.0kΩ,若要改装后的电流表满偏电流为200mA,应并联一只1.0Ω(保留一位小数)的定值电阻R1;②根据图甲,用笔画线代替导线将图乙连接成完整电路;③某次实验的数据如下表所示:测量次数12345678电压表读数U/V5.265.165.044.944.834.714.594.46改装表读数I/mA20406080100120140160该小组借鉴“研究匀变速直线运动”实验中计算加速度的方法(逐差法),计算出电池组的内阻r=Ω(保留两位小数);为减小偶然误差,逐差法在数据处理方面体现出的主要优点是充分利用数据。④该小组在前面实验的基础上,为探究图甲电路中各元器件的实际阻值对测量结果的影响,用一已知电动势和内阻的标准电池组,通过上述方法多次测量后发现:电动势的测量值与已知值几乎相同,但内阻的测量值总是偏大。若测量过程无误,则内阻测量值总是偏大的原因是cd。(填选项前的字母)A.电压表内阻的影响B.滑动变阻器的最大阻值偏小C.R1的实际阻值比计算值偏小D.R0的实际阻值比标称值偏大3、某同学为了测量一节电池的电动势和内阻，从实验室找到以下器材：一个满偏电流为100μA、内阻为2500Ω的表头，一个开关，两个电阻箱（0～999.9Ω）和若干导线．（1）由于表头量程偏小，该同学首先需将表头改装成量程为50mA的电流表，则应将表头与电阻箱并联（填“串联”或“并联”），并将该电阻箱阻值调为5.0Ω．（2）接着该同学用改装的电流表对电池的电动势及内阻进行测量，实验电路如图1所示，通过改变电阻R测相应的电流I，且作相关计算后一并记录如表：123456R（Ω）95.075.055.045.035.025.0I（mA）15.018.724.829.536.048.0IR（V）1.431.401.361.331.261.20（I/A）66.753.540.333.927.820.8①根据表中数据，图2中已描绘出四个点，请将第5、6两组数据也描绘在图2中，并画出IRI﹣图线；②根据图线可得电池的电动势E是1.53V，内阻r是2.0Ω．【考点】测定电源的电动势和内阻．菁优网版权所有【专题】实验题；恒定电流专题．【分析】（1）由电表的改装原理可明确应并联一个小电阻分流来扩大电流表量程，根据并联电路规律可求得对应的电阻；（2）由描点法得出图象；再由闭合电路欧姆定律求出表达式，由图象即可求出电动势和内电阻．【解答】解：（1）电流表量程扩大于50mA，即扩大=500倍，则应并联一个小电阻，其分流应为表头电流的499倍，则有：R=≈5Ω；（2）根据描点法作出5、6两点，再由直线将各点相连即得出对应的图象如图所示；（3）因IR即表示电源的路端电压，则有；IR=EI﹣（r+RA），则由图象可知，对应的电动势为1.53V，内阻为：r=5=2.0Ω﹣故答案为：（1）并联，5；（2）①如图所示；②1.53，2.0【点评】本题考查测量电动势和内电阻的实验，要注意认真分析电路，明确闭合电路欧姆定律的应用，绝不能想当然地认为图象的斜率即为内阻．（2015•四川）用实验测一电池的内阻r和一待测电阻的阻值Rx，已知电池的电动势约6V，电池内阻和待测电阻阻值都为数十欧．可选用的实验器材有：电流表A1（量程0～30mA）；电流表A2（量程0～100mA）；电压表V（量程06V﹣）；滑动变阻器R1（阻值0～5Ω）滑动变阻器R2（阻值0～300Ω）；开关S一个，导线若干条．某同学的实验过程如下：Ⅰ．设计如图1所示的电路图，正确连接电路．Ⅱ．将R的阻值调到最大，闭合开关，逐次调小R的阻值，测出多组U和I的值，并记录．以U为纵轴．I为横轴．得到如图2所示的图线．Ⅲ...
