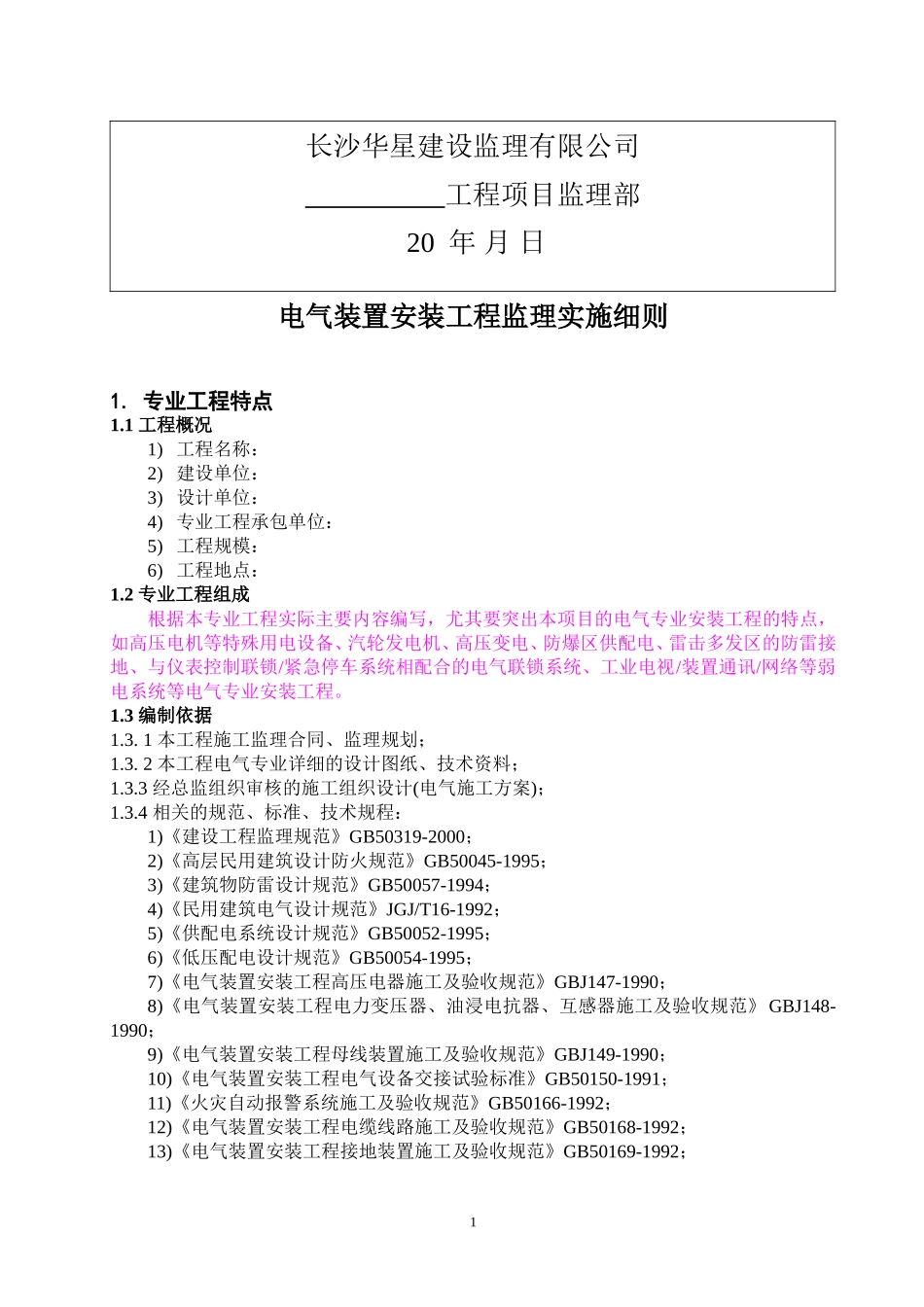

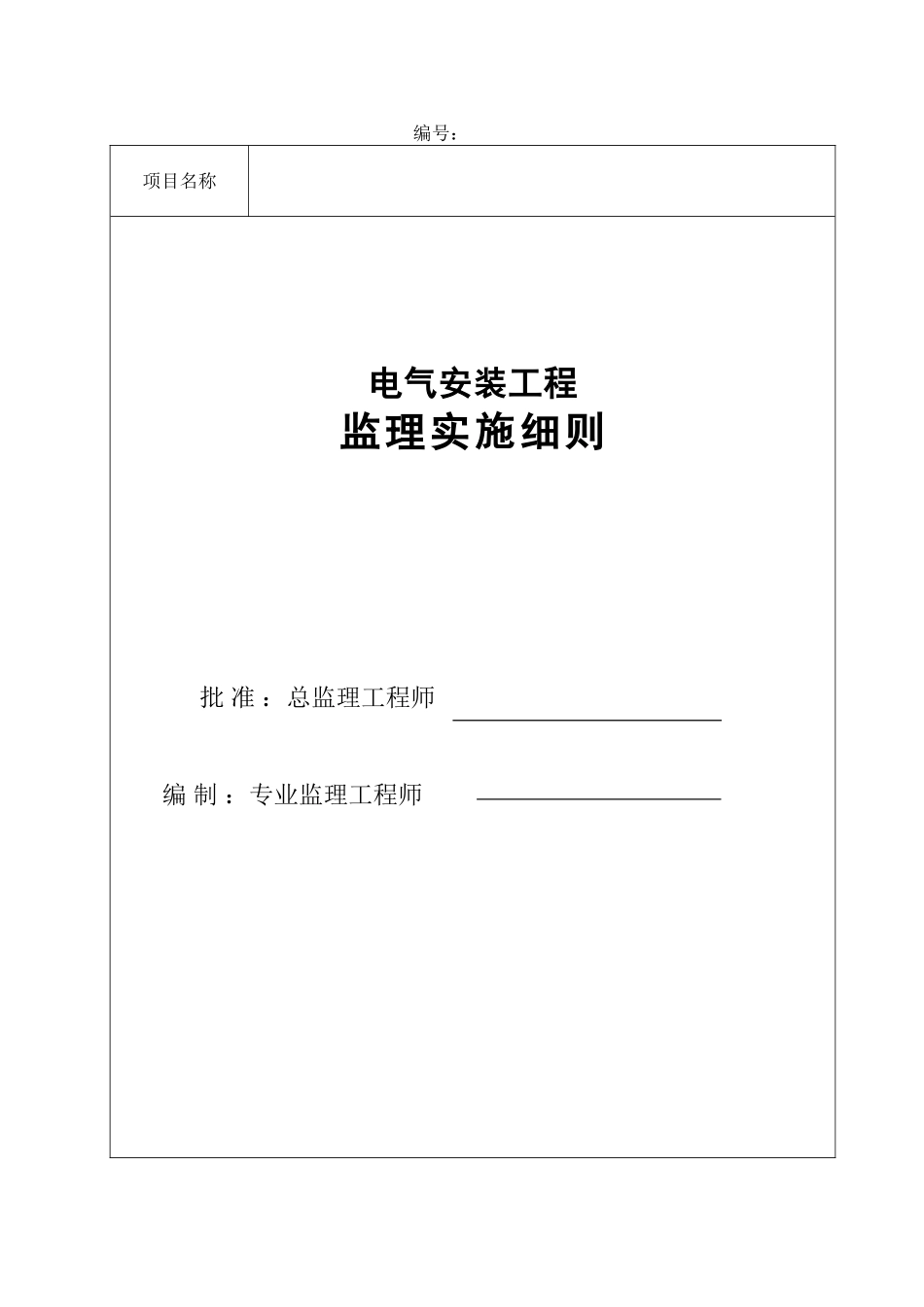

编号：项目名称电气安装工程监理实施细则批准：总监理工程师编制：专业监理工程师长沙华星建设监理有限公司工程项目监理部20年月日电气装置安装工程监理实施细则1.专业工程特点1.1工程概况1)工程名称：2)建设单位：3)设计单位：4)专业工程承包单位：5)工程规模：6)工程地点：1.2专业工程组成根据本专业工程实际主要内容编写，尤其要突出本项目的电气专业安装工程的特点，如高压电机等特殊用电设备、汽轮发电机、高压变电、防爆区供配电、雷击多发区的防雷接地、与仪表控制联锁/紧急停车系统相配合的电气联锁系统、工业电视/装置通讯/网络等弱电系统等电气专业安装工程。1.3编制依据1.3.1本工程施工监理合同、监理规划；1.3.2本工程电气专业详细的设计图纸、技术资料；1.3.3经总监组织审核的施工组织设计(电气施工方案)；1.3.4相关的规范、标准、技术规程：1)《建设工程监理规范》GB50319-2000；2)《高层民用建筑设计防火规范》GB50045-1995；3)《建筑物防雷设计规范》GB50057-1994；4)《民用建筑电气设计规范》JGJ/T16-1992；5)《供配电系统设计规范》GB50052-1995；6)《低压配电设计规范》GB50054-1995；7)《电气装置安装工程高压电器施工及验收规范》GBJ147-1990；8)《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-1990；9)《电气装置安装工程母线装置施工及验收规范》GBJ149-1990；10)《电气装置安装工程电气设备交接试验标准》GB50150-1991；11)《火灾自动报警系统施工及验收规范》GB50166-1992；12)《电气装置安装工程电缆线路施工及验收规范》GB50168-1992；13)《电气装置安装工程接地装置施工及验收规范》GB50169-1992；114)《电气装置安装工程旋转电机施工及验收规范》GB50170-1992；15)《电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-1992》；16)《电气装置35KV及以下架空电力线路施工及验收规范》GB50173-1992；17)《建筑工程施工现场供用电安全规范》GB50194-1993；18)《电气装置安装工程低压电器施工及验收规范GB50254-1996》19)《电气装置安装工程电力交流设备施工及验收规范》GB50255-1996；20)《电气装置安装工程起重机电气装置施工及验收规范》GB50256-1996；21)《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-1996；22)《建筑电气工程施工质量验收规范》GB50303-2002；23)《电梯工程施工质量验收规范GB50310-2002》；24)《电梯安装验收规程GB10060-1993》；25)《电梯制造与安装安全规范GB7588-1995》；26)干式电力变压器选用、验收、运行及维护规程》CECS115：2000；27)《建筑与建筑群综合布线系统施工及验收规范CECS89：97》1.4本专业监理服务目标a)严格监管，控制工程质量达到业主预期的相关标准中的合格目标，争创优质工程；b)协调督促，控制工程进度达到业主预期的各装置的工期进度目标；c)监管防控，全面达到业主HSE要求，力争重大人身伤亡事故、重大设备事故等重大施工安全事故为零；d)认真核实已完合格工程量和经批准的工程变更发生的费用，协助业主控制工程投资在工程概算之内；e)尊重业主、热情服务、勤奋工作、履行合同，确保监理服务质量事故为零，监理连带责任施工质量/安全重大事故为零。2.监理工作流程电气安装工程质量监理工作流程图不同意2参加图纸会审，核查电气图纸及与其他专业图纸有无矛盾监理工程师审核内容承建商电气安装资质证；电气安装人员上岗证件；施工组织设计(方案)；电气试验仪器检定证。按要求填写各栏目并附上：电气施工组织设计(方案)；单位资质证件；电气上岗人员及证件；施工、检测仪器仪表、设备工具的数量、品种和检定有效证书。承建商修改完善填报开工申请报告承建商审核开工申请报告监理工程师审核结果同意不合格合格不合格不合格合格3电气器材检查验收内容：电缆、电线、母线、高低压瓷瓶、套管、接地极器材、避雷针（带）、电线管等型号、规格、外观质量、合格证(及生产许可证)、性能试验证书等。制作零部件、预埋件及隐蔽工程施工承建商按设计和规范要求检查验收电气设备和器材、必要时作电气性能测试监理工程师或监理试验工程师现场验收制作的零部...
